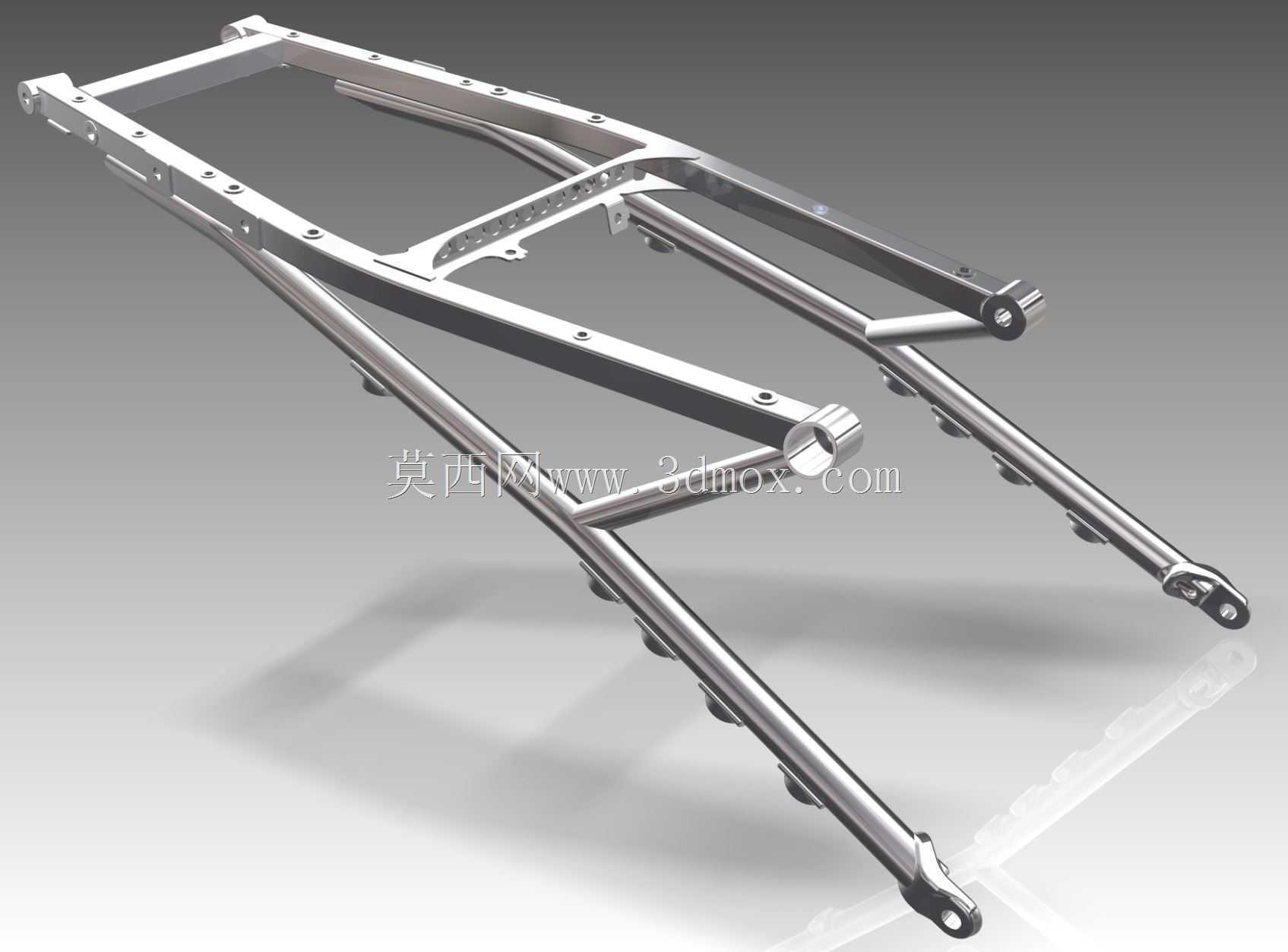

摩托车后副车架承载结构三维数模

　　该结构属于两轮机动车后部承载核心构件，日常骑行场景中承担后座乘员、后置行李、尾部覆盖件、后挡泥板、尾灯组等部件的安装固定与载荷传递作用，在非铺装路面行驶、重载工况下，还要承接后轮跳动传递的交变冲击载荷，将载荷分散传递至主车架后部的连接点位，避免应力集中导致的结构失效。从结构设计逻辑来看，整体采用双侧梁平行延伸加中部横撑补强的布局，两侧主纵梁采用变截面设计，靠近主车架连接端的截面尺寸更大，材料壁厚也做了针对性加厚，用来承接前端传递的集中载荷，向车尾延伸的过程中截面逐步收窄，在保证整体刚度的前提下尽可能降低结构自重，符合机动车轻量化的设计需求。中部的横撑构件并非等距布置，而是在载荷集中的安装点位附近设置加强结构，比如后座安装点、

　　后扶手固定点、尾部覆盖件挂点位置，都通过横撑将两侧纵梁连接为整体，避免单侧受力时纵梁出现侧向变形。连接端的设计充分考虑了装配兼容性，前端与主车架对接的位置设置了多组同轴安装孔，孔位精度控制在装配公差允许范围内，可直接通过螺栓与主车架预设的连接座实现刚性连接，不需要额外做适配修改；纵梁上预留的多组安装孔位，分别对应后挡泥板支架、侧盖固定卡扣、后座垫锁扣、后转向灯支架等附属部件的安装需求，孔位间距按照通用配套件的安装尺寸设计，可适配多数同级别跨骑车型的配套部件。从安装边界来看，整体结构的宽度控制在主车架后部安装位的宽度范围内，两侧纵梁的外侧轮廓不会超出车体侧盖的包覆边界，避免与尾部覆盖件产生装配干涉；

　　纵向延伸长度从主车架后连接点一直延伸至尾灯安装位，既保证后座有足够的承载长度，也不会因为过长导致尾部离去角不足，影响车辆通过起伏路面时的通行能力。结构的底部预留了后减震器上安装点的避让空间，不会与后减震的运动行程产生干涉，同时两侧纵梁的下沿做了圆弧过渡处理，避免应力集中在棱角位置引发疲劳开裂。在细节处理上，所有弯折位置都采用了大圆角过渡设计，避免冲压或弯管加工时出现材料应力集中，焊接位置的连接边都预留了足够的焊接搭接量，保证焊接后的连接强度满足交变载荷下的使用要求；所有安装孔都做了翻边或者焊接衬套补强，避免长期使用后孔位出现磨损变形，导致连接部件松动。实际使用过程中，该结构的载荷传递路径非常清晰，

　　后部承受的垂直载荷通过两侧纵梁均匀传递到前端的主车架连接点，侧向载荷通过中部横撑分散到双侧梁结构上，避免单侧纵梁承受过大的侧向弯矩，在过弯、侧倾工况下能保持足够的结构刚度，不会因为结构形变影响尾部部件的安装精度。对于结构设计从业者来说，该数模完整还原了后车架的所有安装点位、截面变化、补强结构，可作为同类车型后车架设计的参考样本，也可用于改装场景下的后副车架结构优化参考，建模过程中对弯管角度、孔位同轴度、安装面平面度的处理，都符合实际机加工与焊接装配的工艺要求，不存在无法落地生产的理想化结构设计。
