摩托车后摇臂连接支撑结构设计

　　该结构件属于机车行走系统的核心受力部件，主要应用于跨骑类摩托车的后轮悬挂连接场景，承担后轮与车架之间的载荷传递、运动约束功能，是后悬挂系统中连接后轮轴、减震器与主车架的关键承载构件。从实际使用场景来看，这类部件需要同时应对车辆加速时的扭矩反力、制动时的纵向冲击力、过弯时的侧向倾覆力矩，以及颠簸路面带来的交变振动载荷，因此结构设计阶段对刚度、强度与疲劳寿命的平衡要求极高。

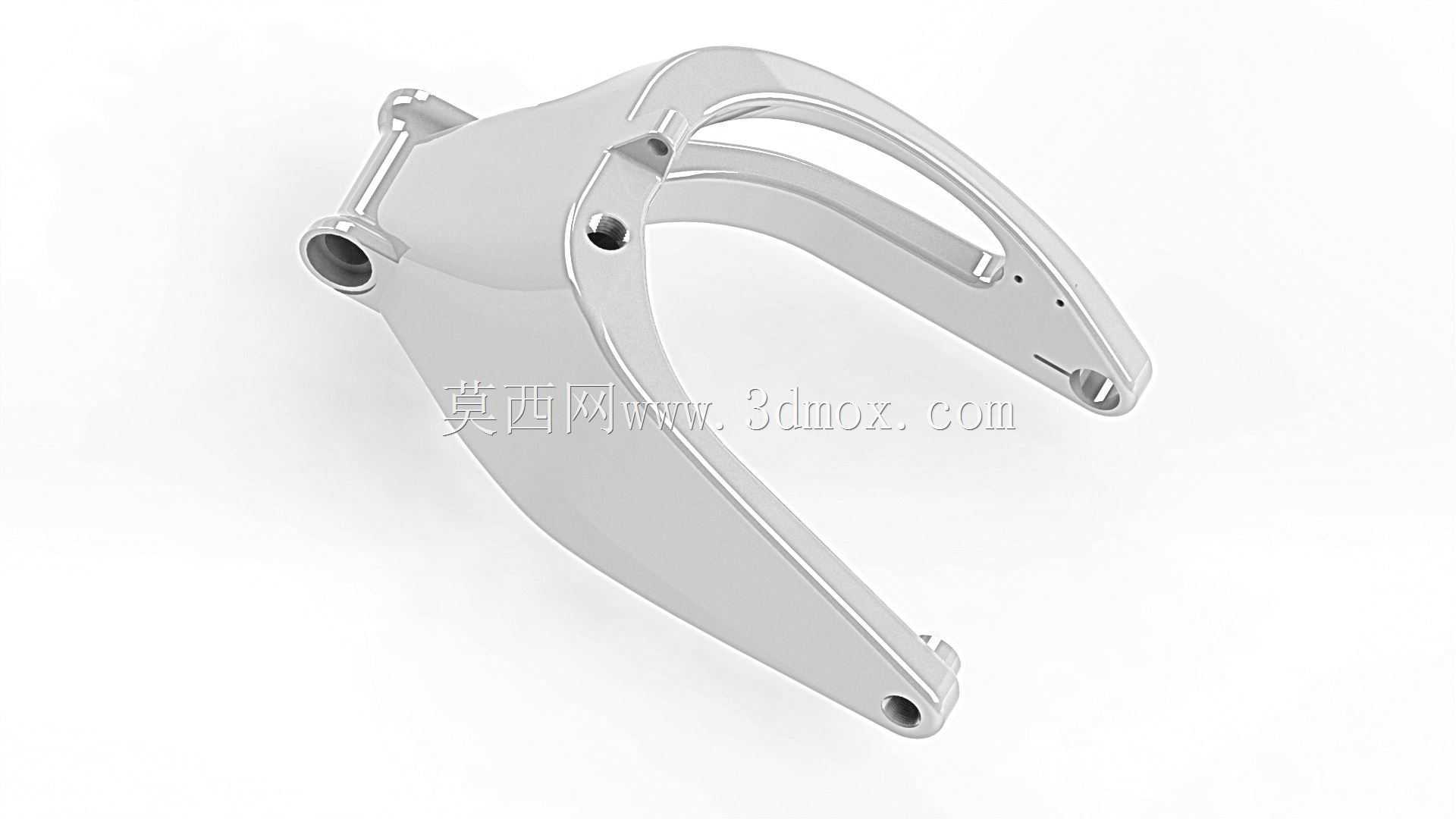

　　设计思路上，该构件采用一体化弯臂式构型，摒弃了传统多片焊接式摇臂的拼接结构，整体通过等强度曲面过渡实现载荷流的平顺传递，避免了焊缝位置的应力集中问题。主体轮廓采用大弧度镂空设计，在保证整体抗弯截面模量的前提下，尽可能削减非受力区域的材料冗余，实现轻量化与结构刚性的平衡。构件上预留的多个安装位分别对应不同的连接需求：上端带凸台的铰接孔用于连接后减震器下安装点，孔位周边设计了加厚凸缘，分散减震器往复运动带来的局部压应力；下端两个同轴铰接孔用于穿过后轮轴，孔内预设螺纹结构用于轮轴的轴向锁紧，孔位外侧设计了加强筋结构，抵消轮轴传递的径向冲击载荷；侧面的小型安装凸台用于固定刹车管线夹或后轮转速传感器支架，避免管线在车辆行驶过程中与运动部件发生干涉。

　　从安装边界来看，该构件的铰接孔位同轴度公差控制在0.02mm以内，保证后轮转动时不会出现偏摆问题；与减震器连接的安装面平面度公差不超过0.05mm，确保减震器安装后不存在附加弯矩。构件整体的外形轮廓避让了后轮转动空间、链条传动路径以及后刹车卡钳的运动范围，在极限压缩行程下不会与周边部件发生碰撞。外形尺寸方面，该构件的纵向安装跨距适配常规中小排量跨骑摩托车的后悬挂布局，横向宽度匹配标准宽度的后轮轮毂安装尺寸，无需额外修改车架即可实现同平台车型的通用替换。

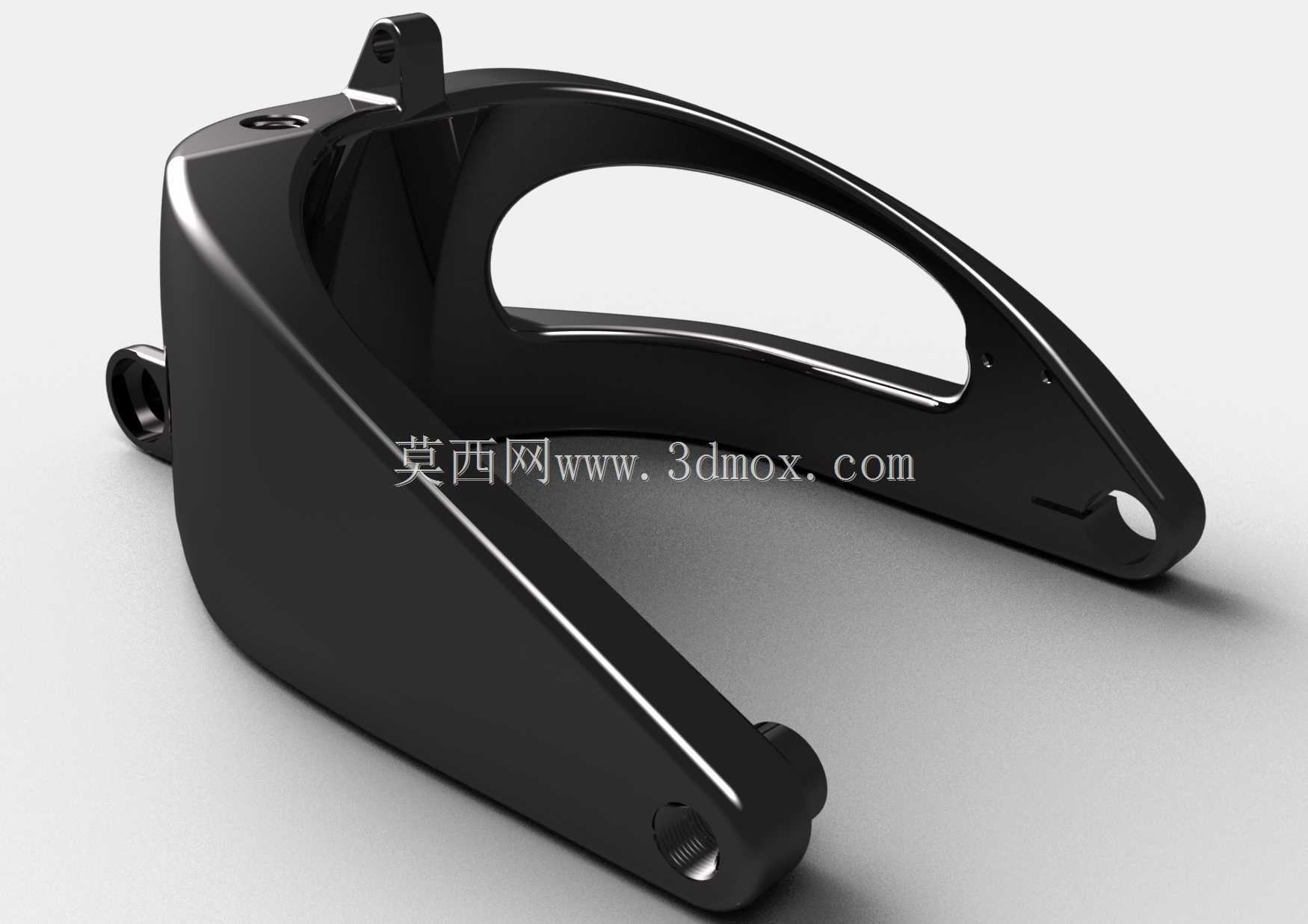

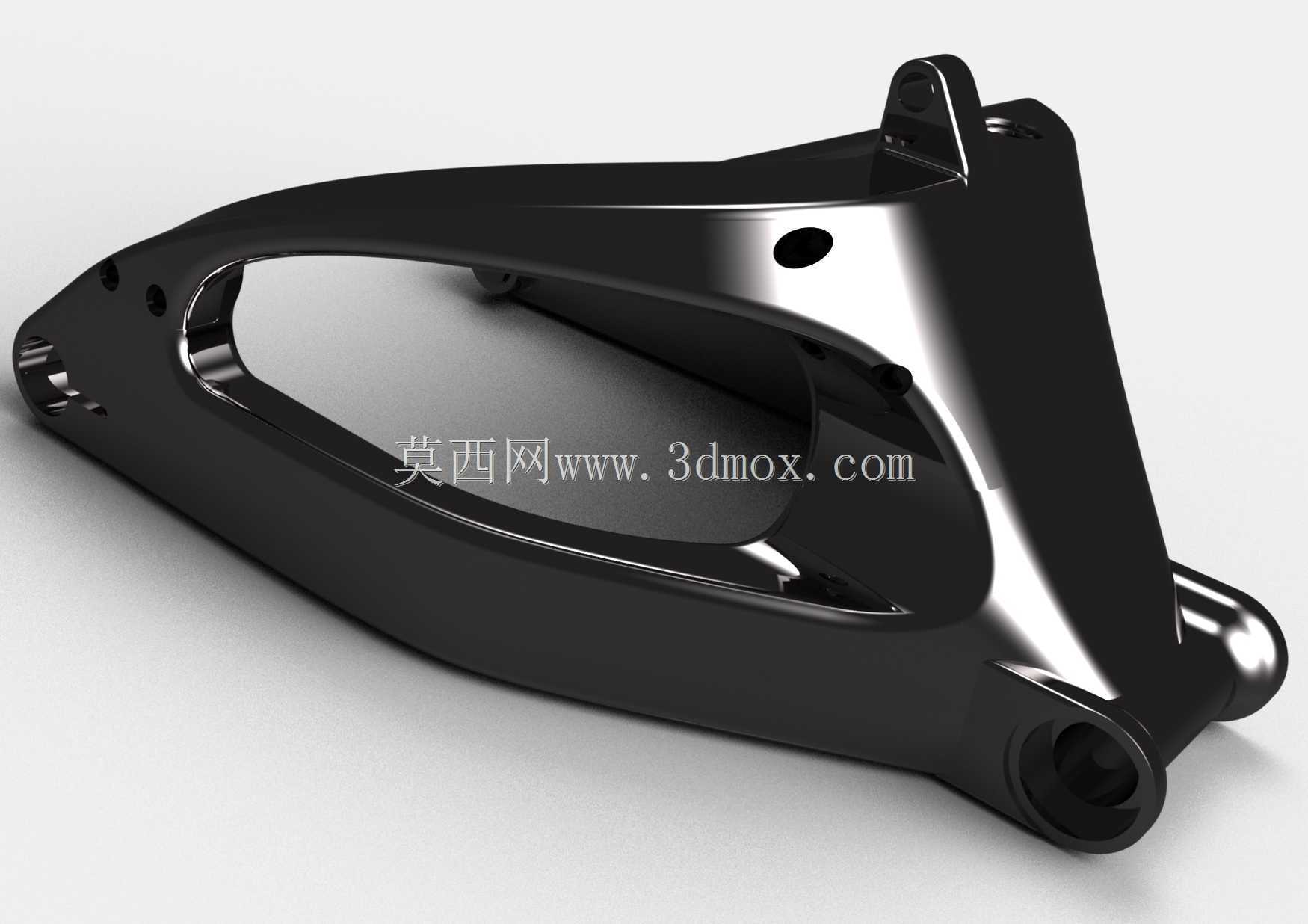

　　功能特性上，该结构的曲面构型经过多轮拓扑优化，在最大载荷工况下的应力分布均匀，高应力区域集中在铰接孔周边的加强结构处，其余区域的应力水平均控制在材料屈服强度的30%以内，满足长期交变载荷下的疲劳寿命要求。构件表面采用高光黑色硬质阳极氧化处理，既提升了表面硬度与耐磨性能，也能抵御日常行驶中泥水、砂石的侵蚀，降低后期维护成本。不同于传统管式摇臂的圆形截面，该构件采用变截面异形薄壁结构，在相同重量下的抗扭刚度提升约40%，能够有效减少过弯时的摇臂扭转变形，提升后轮的贴地性能与车辆操控精准度。在实际装配过程中，该构件通过两个铰接点与车架后平叉轴连接，转动副处预留了轴承安装位，可适配标准尺寸的深沟球轴承或滚针轴承，降低转动过程中的摩擦阻力，保证悬挂运动的平顺性。
