摩托车GSX600RR后摇臂结构设计

　　作为大排量运动摩托车后轮悬挂系统的核心承载构件，这款适配GSX600RR的后摇臂在整车动力学表现中承担着多重关键作用，其结构设计直接关联后轮定位精度、弯道循迹性以及动力传递的稳定性。从实际装车场景来看，该部件前端通过枢轴与车架主体铰接，允许摇臂绕枢轴轴线做定轴摆动，后端通过轮轴安装座固定后轮轮轴，同时为后减震器提供下安装支点，将路面冲击通过摇臂的摆动传递至减震系统完成缓冲，在急加速、重制动以及高速过弯工况下，摇臂需要承受后轮传递的纵向驱动力、制动力，以及侧向弯道载荷，同时还要抵抗动力输出带来的扭转力矩，避免后轮出现定位偏移影响行驶稳定性。

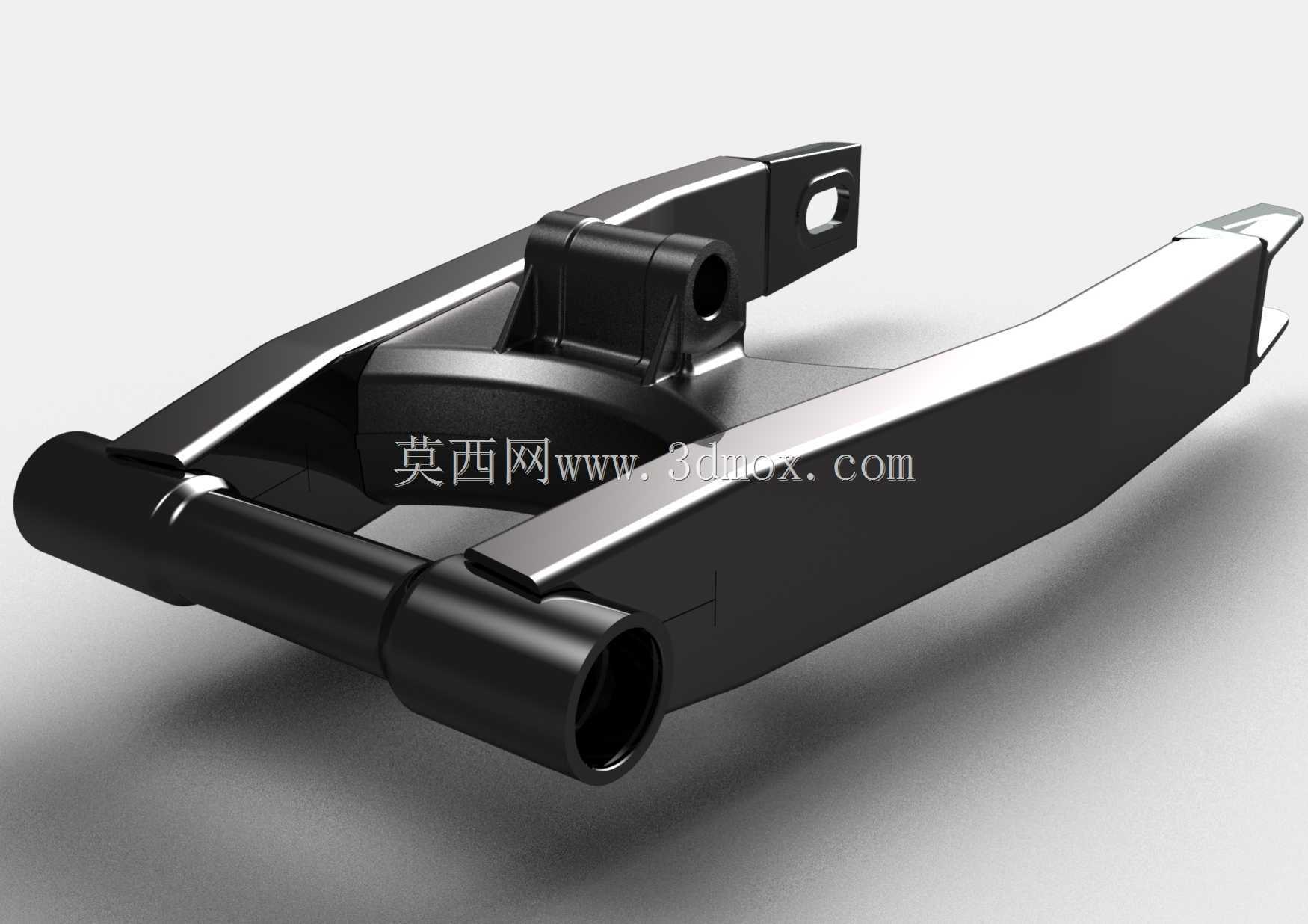

　　在结构设计思路上，这款摇臂采用了典型的双梁式布局，两侧主承力梁采用变截面设计，从前端枢轴座位置向后轮轴座位置逐步收窄截面高度，这种设计并非单纯为了造型美观，而是结合载荷分布做的应力优化：前端枢轴区域是摇臂摆动的支点，同时要承接减震器传递的冲击载荷，因此截面尺寸更大、局部做了加厚加强处理，设置有同轴的枢轴安装孔，孔位精度直接决定摇臂摆动的顺畅度与后轮的前束定位精度，孔内预留了轴承安装位，可适配标准尺寸的滚针轴承与衬套，降低摆动过程中的摩擦阻力。两侧主臂的截面采用类似箱型的结构形式，相比实心结构在大幅降低自重的同时，保证了足够的弯曲刚度与扭转刚度，避免大载荷下出现臂体形变导致后轮跑偏。摇臂中部设置有一体化的减震下安装座，安装孔位的轴线与枢轴轴线保持平行，位置经过反复匹配调校，保证后减震器的运动行程与摇臂摆动角度的匹配关系符合整车悬挂的运动学特性，避免减震器工作过程中出现横向附加载荷，延长减震油封的使用寿命。

　　从安装边界尺寸来看，这款摇臂的枢轴孔间距、后轮轴安装槽宽度、减震安装点的相对位置都严格对应GSX600RR原车的安装点位，不需要额外做改装适配即可直接装车替换。后轮轴安装位置采用开口槽设计，方便后轮拆装维护，槽位端部设置有链条调节器的安装位，可通过调节螺栓微调后轮前后位置，实现传动链条张紧度的调整，同时保证后轮与整车纵向中心面的垂直度。摇臂上还预留了后刹车卡钳支架、ABS传感器线束、链条护板等附属部件的安装点位，所有安装孔位的位置度公差都控制在机械加工的合理范围内，避免装车后出现附属部件干涉、装配错位的问题。

　　在实际使用场景中，这类铝合金材质的后摇臂相比传统钢制摇臂，在同等刚度下自重可降低30%以上，有效降低了后轮的簧下质量，对于提升悬挂系统的响应速度、改善轮胎贴地性有明显帮助，尤其在赛道驾驶场景下，簧下质量的降低可以让后轮在经过路面起伏时更快跟随路面变化，减少轮胎跳离地面的时间，提升动力输出的连续性与弯道中的操控极限。设计过程中需要重点校核几个关键工况的结构强度：一是急加速时后轮最大驱动力作用下的臂体弯曲强度，二是重制动时后轴制动力带来的反向弯曲载荷，三是高速过弯时侧向力作用下的臂体扭转刚度，同时还要考虑颠簸路面下冲击载荷带来的疲劳强度，避免长期使用后出现应力集中部位的开裂问题。摇臂的表面处理采用硬质阳极氧化工艺，既提升了表面硬度抵抗砂石击打造成的损伤，也具备较好的耐腐蚀性能，适应雨天骑行、复杂路况下的使用环境。
