摩托车钢制主车架焊接总成结构设计

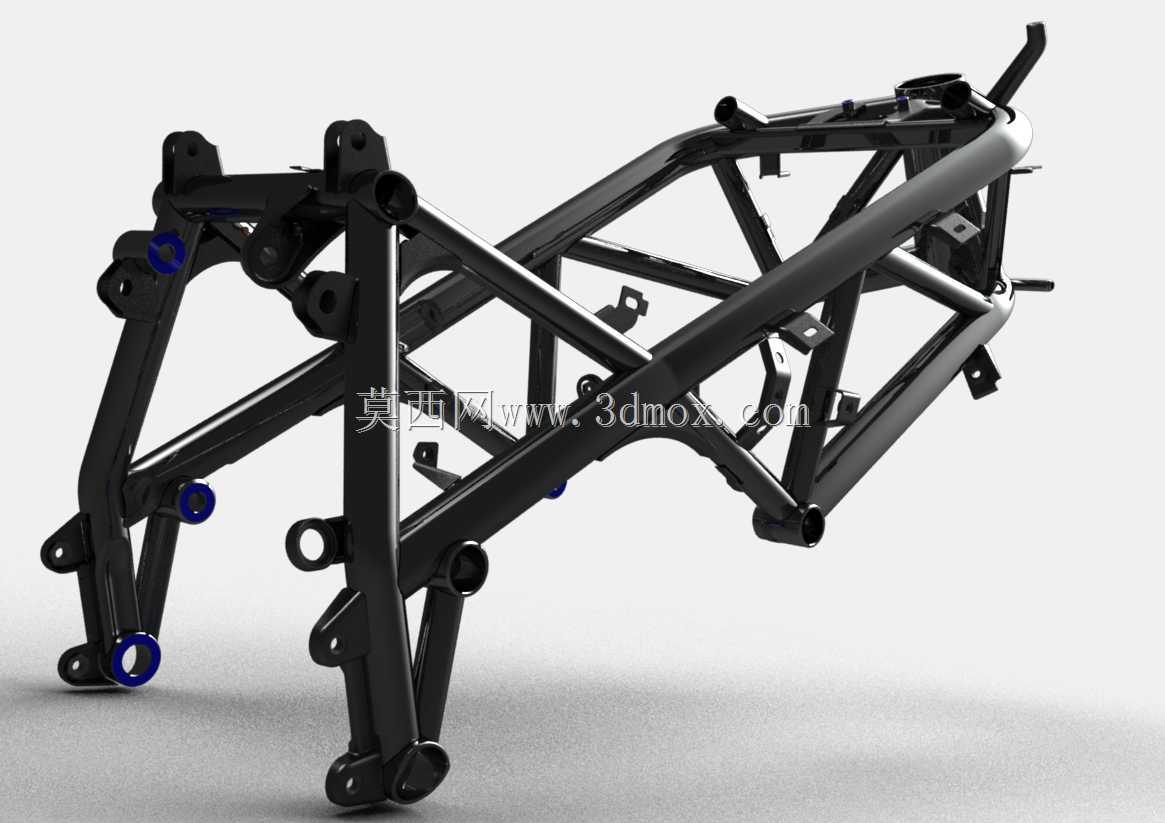

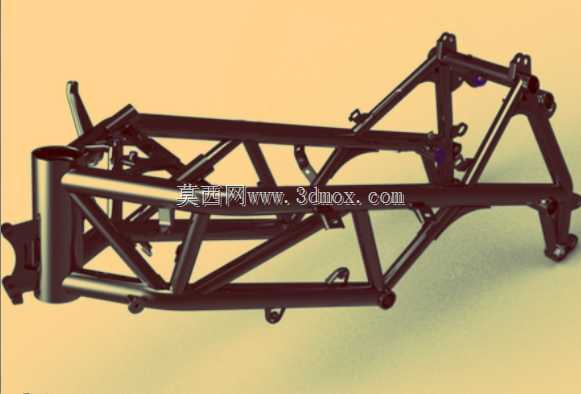

　　这套车架结构是两轮摩托车的核心承载基体，日常工况下需要承接动力总成、驾乘人员、燃油供给系统、行走悬挂系统的全部载荷，同时要兼顾过弯时的侧向抗扭、颠簸路面的冲击缓冲、高速行驶的结构稳定性，是摩托车整车性能的核心基础部件。从结构布局来看，该车架采用跨骑式车型常用的菱形双梁布局，主立管部分做了加厚衬套设计，与方向柱的配合间隙控制在行业通用的公差范围内，既保证转向操作的灵活度，又避免长期使用出现松旷异响。主梁部分采用变截面钢管弯折成型，靠近车头的位置截面尺寸更大，用来承接前减震传递的路面冲击，向后延伸至座椅下方的位置逐步收窄，在保证结构强度的前提下尽可能降低整备质量，避免冗余材料带来的重量负担。车架后部的后摇臂安装支点做了同轴度强化设计，

　　两侧安装位的同轴度公差控制在0.1mm以内，保证后摇臂摆动时不会出现卡滞或偏磨，延长后悬挂系统的使用寿命。发动机安装位预留了三组固定点，分别对应卧式单缸发动机的缸头、曲轴箱、变速箱壳体位置，固定点处焊接了加厚安装螺母，安装面做了铣平处理，保证发动机安装后贴合紧密，不会因为长期震动出现固定螺栓松动的问题。油箱安装位设置了四个弹性缓冲胶垫的安装柱，能够过滤发动机传递到油箱的高频震动，避免油箱出现共振异响，同时也能在轻微碰撞时起到缓冲作用，保护油箱壳体不被磕碰损坏。座椅下方的预留空间可以放置蓄电池、点火控制器、线束总成等电气部件，空间布局经过优化，不会出现部件干涉的情况，后期维修拆卸时也有足够的操作空间。脚踏安装位的位置经过人机工程校核，

　　对应常规身高驾乘人员的腿部自然弯曲角度，长时间骑行不会出现腿部过度疲劳的问题。侧支架与主支架的安装位设置在车架下部的重心投影位置，驻车时整车的倾斜角度控制在合理范围内，不会出现侧翻风险，同时支架收起后不会与地面凸起物发生剐蹭。设计过程中首先对整车的载荷分布做了模拟计算，将满载状态下的轴荷分配控制在前4后6的合理区间，避免前轮载荷过大导致转向沉重，或是后轮载荷不足出现驱动打滑的问题。管材选型上采用了高强度低合金钢管，弯折部位做了去应力处理，避免焊接后出现应力集中导致的车架开裂问题，所有焊接位置都采用了二氧化碳气体保护焊，焊缝高度均匀一致，关键受力位置还做了补焊加强，通过了十万次震动疲劳测试的验证。车架的整体宽度控制在合理范围内，

　　既保证过弯时的最大倾斜角度可以达到行业常规水平，满足运动驾驶的需求，又不会因为宽度过大导致整车风阻增加。前部的线束固定卡扣预留位置沿着主梁内侧布置，线束固定后不会外露，既美观又能避免长期风吹日晒导致的线束老化，同时也不会与转向部件发生摩擦破损。后挡泥板、后转向灯、尾灯的安装位都集成在车架尾部的支架上，不需要额外加装附属支架，减少了整车的零件数量，降低装配复杂度。在实际生产装配过程中，这套车架的焊接工装定位点经过反复校准，所有安装位的位置度公差都控制在允许范围内，整车装配时不需要额外进行锉修调整，能够有效提升总装线的生产效率。对于改装场景来说，这套车架的主梁部分预留了少量改装拓展孔位，可以加装护杠、边包支架、手机导航支架等附属配件，不需要在车架上额外钻孔，避免破坏车架的原有结构强度。日常使用过程中，车架的钢管表面做了电泳防锈处理，即使长期在潮湿多雨的环境下使用，也不会轻易出现锈蚀问题，正常使用场景下的结构寿命可以覆盖整车的全使用周期。
