钢管桁架式摩托车车架结构设计

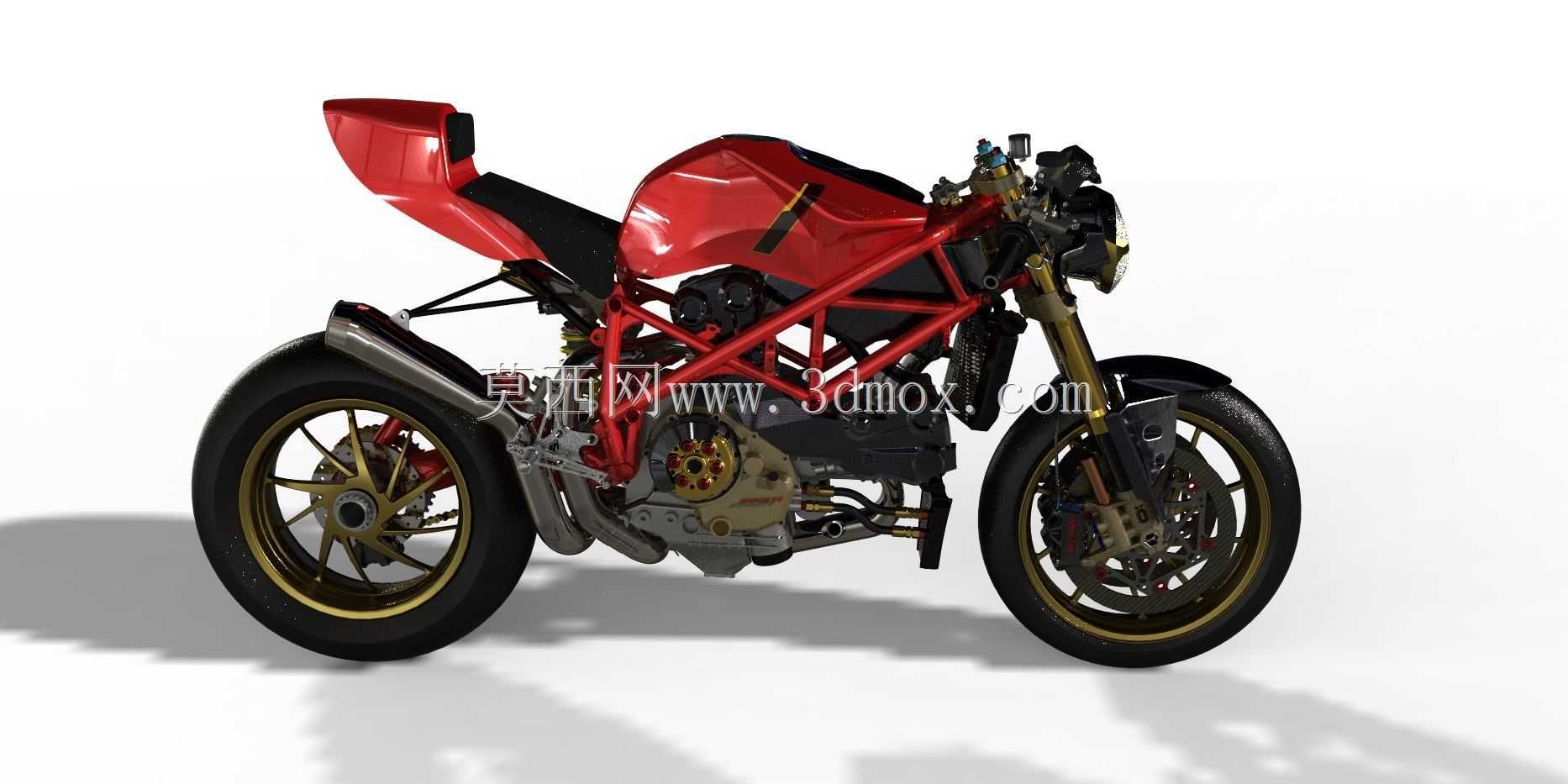

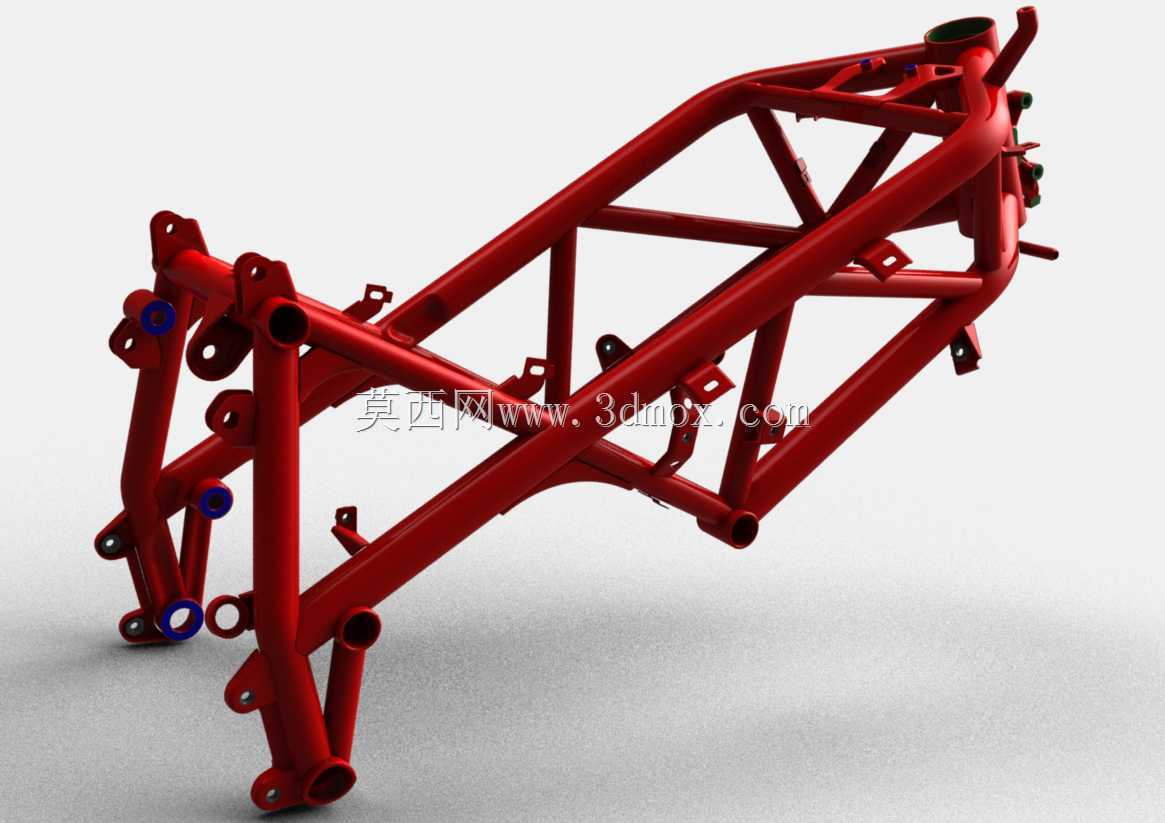

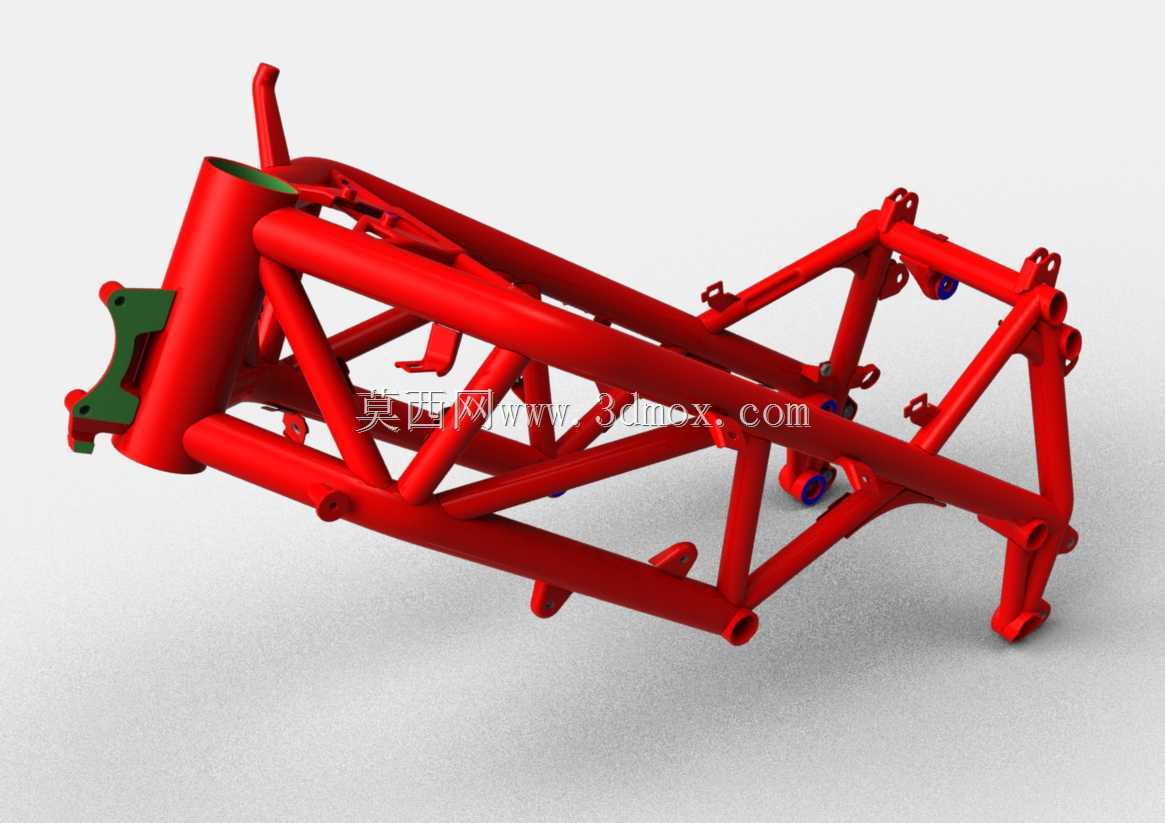

　　该钢管桁架式车架作为两轮摩托车的核心承载基体，是整车所有功能部件的安装定位基准，日常使用场景覆盖城市通勤代步、非铺装路面越野穿越、赛道运动驾驶等多类骑行工况，需要同时兼顾静态承载强度、动态抗冲击性能与轻量化控制要求。从结构功能逻辑来看，车架前端预留的转向立管安装位，用于匹配转向轴承组与方向柱总成，直接承接前减震器、前轮转向系统传递的路面冲击与转向力矩，安装边界需保证转向立管的内孔同轴度、与车架纵向基准面的垂直度误差控制在合理范围，避免出现转向卡滞、行驶跑偏的问题。车架中部的桁架区域采用多段异型钢管空间焊接布局，通过三角形稳定结构分散受力，该区域预留的多组安装支座分别用于固定动力总成、燃油箱、骑乘坐垫、脚踏组件，

　　其中动力总成的安装吊耳位置经过受力校核，可承受发动机输出扭矩带来的交变载荷，避免长期使用后出现焊缝开裂、安装位变形的问题。车架尾部的延伸桁架结构用于固定后摇臂铰接轴、后减震器上安装点、尾部灯具与后挡泥板组件，后摇臂铰接轴的安装孔位需保证同轴度精度，确保后轮行驶过程中无偏摆，后减震安装位的角度设计匹配减震器行程参数，可在颠簸路面有效过滤路面冲击，提升骑乘舒适性。设计过程中优先采用空间桁架受力逻辑，区别于传统板式摇篮车架，通过不同管径、壁厚的合金钢管搭配，在保证整体扭转刚度、弯曲强度满足使用要求的前提下，尽可能降低结构自重，减少骑行过程中的无效载荷。各钢管连接位置的焊缝布局避开应力集中区域，关键受力节点设置加强筋片补强，应对紧急制动、

　　过坑冲击、极限压弯等极端工况下的载荷冲击。安装边界设计阶段同步考虑了整车部件的装配干涉问题，转向全行程下方向柱、车把组件与燃油箱、车架主梁之间预留足够安全间隙，动力总成安装后与周边车架钢管之间预留散热间隙，避免发动机工作热量直接传递至车架导致钢管局部应力变化，同时为后续线束布置、制动管路走向预留固定点位与穿行空间。整车人机工程的定位基准也集成在该车架结构上，坐垫安装高度、脚踏位置、手把相对位置的定位尺寸均以车架基准面为设计原点，保证骑乘姿态符合目标车型的使用定位，无论是日常通勤的直立骑乘姿态，还是运动驾驶的前倾姿态，都能通过车架的点位设计保证操控合理性。车架表面采用红色涂装处理，在实现金属基材防锈防腐的基础上，外露的桁架结构也具备更强的视觉辨识度，符合个性化机车的外观设计需求。
