管式桁架摩托车车架结构设计

项目分类:汽车 发布时间:2021-11-27 ID:413915

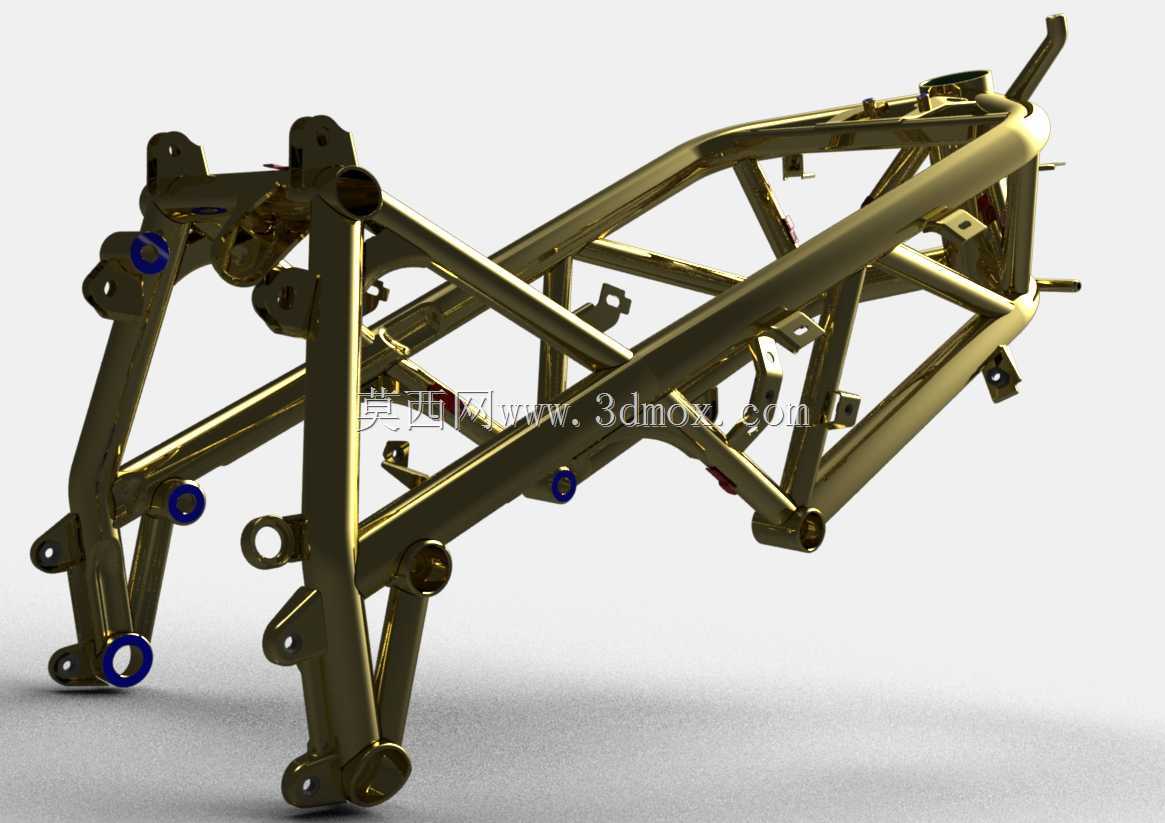

  • 管式桁架摩托车车架结构设计

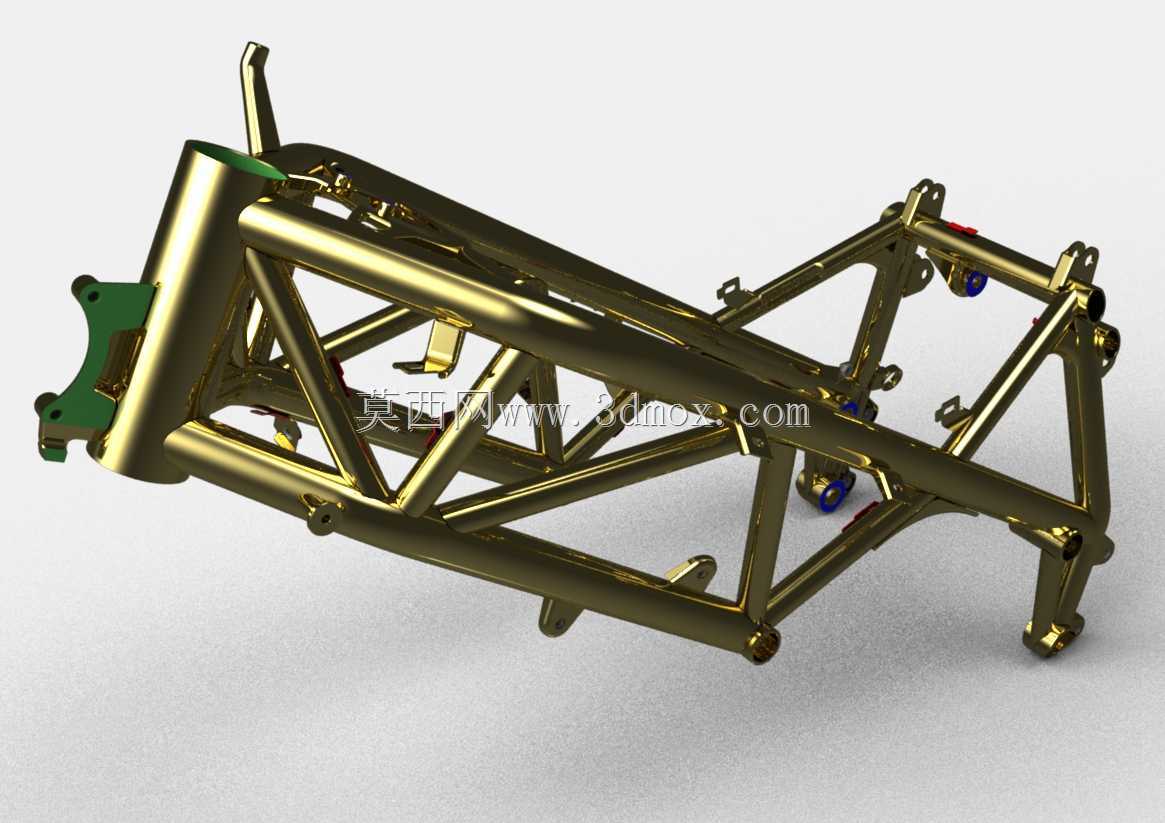

  • 管式桁架摩托车车架结构设计

  该管式桁架结构车架作为两轮机车的核心承载基体,日常应用场景覆盖街车改装、定制机车研发、小批量机车试制等领域,是连接动力单元、行走系统、操控部件、覆盖件的核心承载骨架。从实际用途来看,该车架需要承担骑行过程中所有动静态载荷,包括动力输出带来的扭矩反力、颠簸路面的冲击载荷、转向过程的侧向力、制动时的纵向惯性力,同时为所有外挂部件提供精准的安装定位基准,直接决定整车的操控极限、骑行质感与结构可靠性。

  从功能特性上分析,该车架采用空间管式桁架布局,区别于传统板式冲压车架,通过不同管径的合金钢管拼接形成闭合空间受力结构,在同等重量下拥有更高的抗扭刚度与抗弯强度,能有效过滤骑行过程中车架产生的多余形变,避免高速行驶时车架出现共振发散。车架上预留的多组安装支座分别对应发动机悬置点、后摇臂铰接轴、前转向立管安装位、座椅支撑点、油箱固定位、脚踏安装位、侧撑与大撑连接位,所有安装位的同轴度、位置度公差均经过结构校核,避免后续装配出现干涉问题。车架关键铰接位置镶嵌有耐磨衬套安装座,衬套与钢管之间采用过盈压装加圆周焊接固定,能长期承受交变载荷而不出现松旷。

  设计思路层面,该车架围绕动力单元的外形轮廓做适配性布局,首先确定前转向立管的后倾角与拖距参数,保证转向回正力矩符合骑行操控需求,再根据后摇臂的摆动行程确定后减震器的上下安装点位置,预留足够的减震压缩行程空间,避免极限压缩时出现部件磕碰。桁架管的走向完全贴合载荷传递路径,从转向立管出发的主管以最优角度延伸至后摇臂铰接区域,副管则分散连接各个安装支座,将局部载荷快速分散到整个桁架结构上,避免应力集中在单根管材上。管材的壁厚选择根据受力大小做差异化匹配,主承载管采用较厚的无缝合金钢管,辅助支撑管则适当降低壁厚,在保证结构强度的前提下尽可能控制整车重量,实现轻量化与刚性的平衡。

  从外形尺寸与安装边界来看,该车架的整体宽度控制在合理范围内,避免过宽影响骑行时的腿部夹持空间,转向立管的内径尺寸适配常规规格的方向柱轴承,可直接匹配多数成熟车型的前减震总成;后摇臂铰接轴的孔径与同轴度满足通用后摇臂的安装要求,发动机安装位的孔位间距对应常见的单缸或并列双缸动力单元,无需额外改装即可完成动力总成的挂载。车架尾部的副车架结构采用可拆卸式设计思路,预留的安装孔位可适配不同风格的座椅与尾部覆盖件,满足定制化改装的拓展需求。焊接位置均做了应力释放设计,避免焊接热影响区出现应力集中导致的车架开裂,所有外露的管端都做了封堵处理,避免日常使用中雨水、泥沙进入管内造成内部锈蚀,延长车架的整体使用寿命。在实际建模过程中,所有管材的相贯线均做了精准拟合,保证焊接时管材之间能完全贴合,减少焊接缺陷的产生,安装孔的位置均预留了装配公差,保证后续加工制作时的可实现性,不会出现设计结构无法落地生产的问题。
