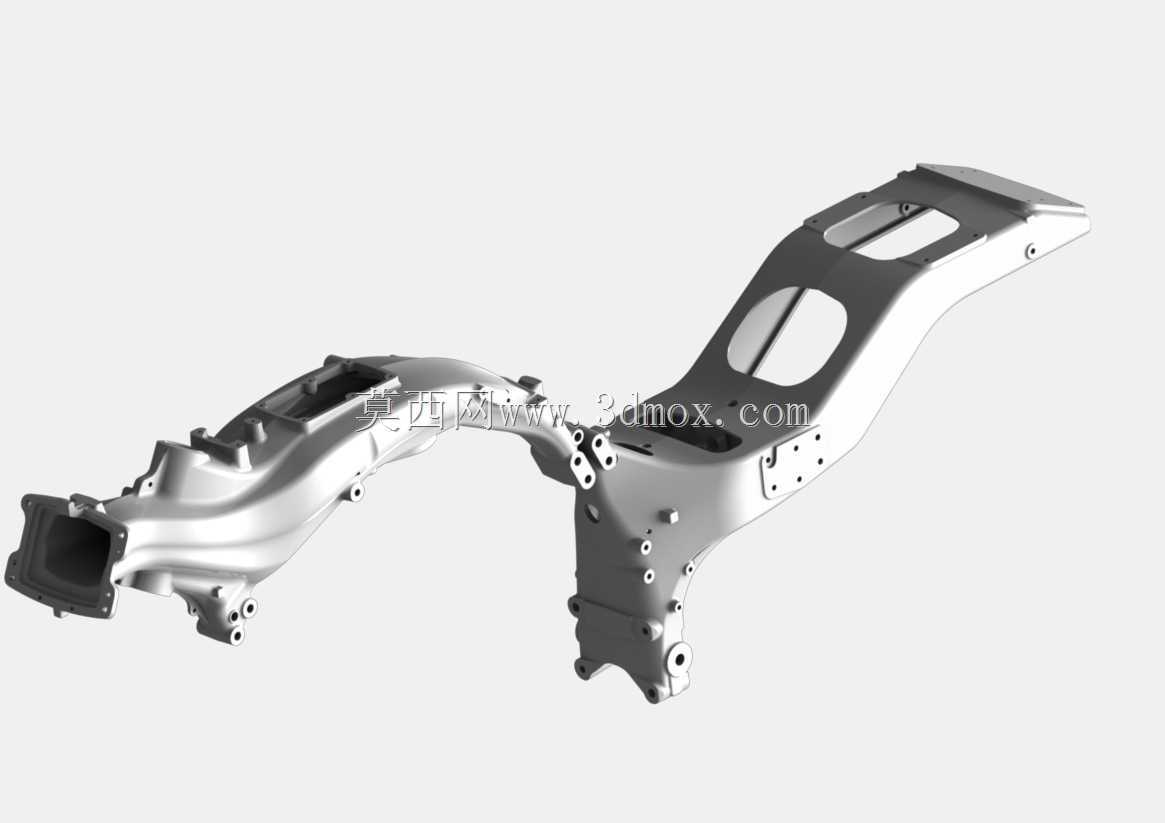

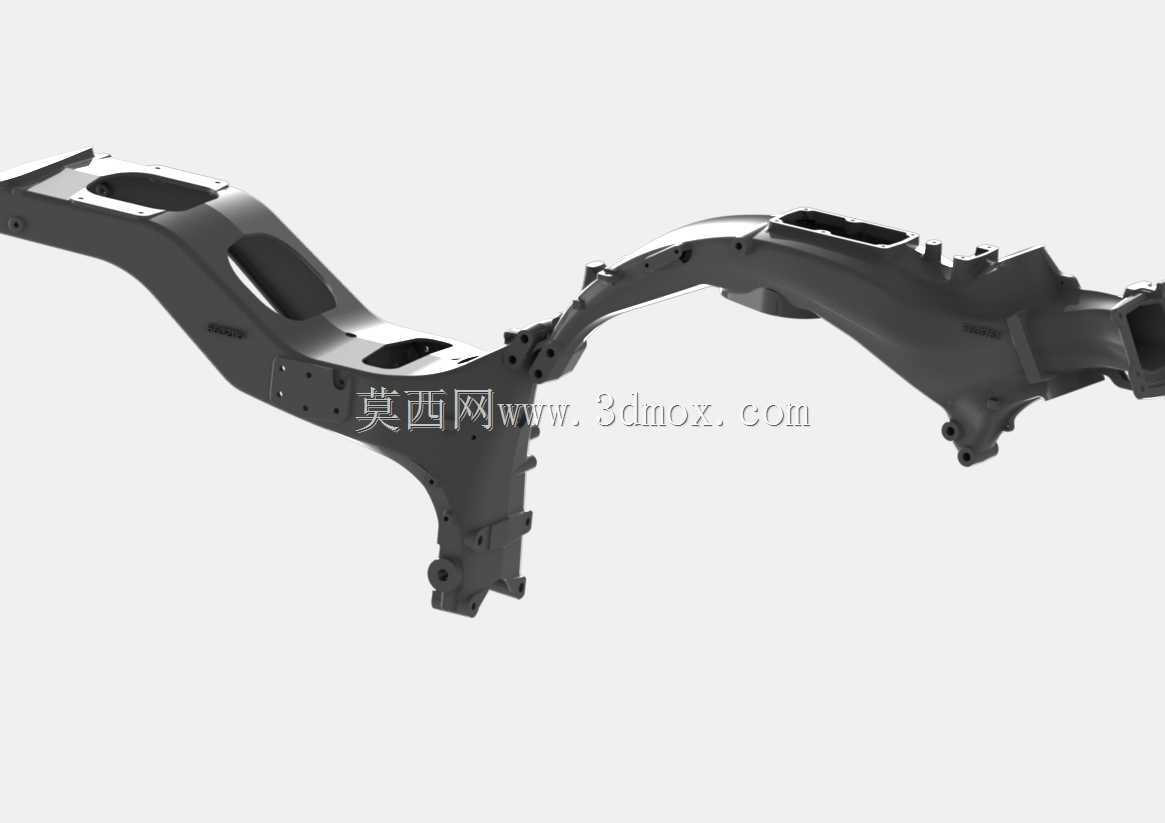

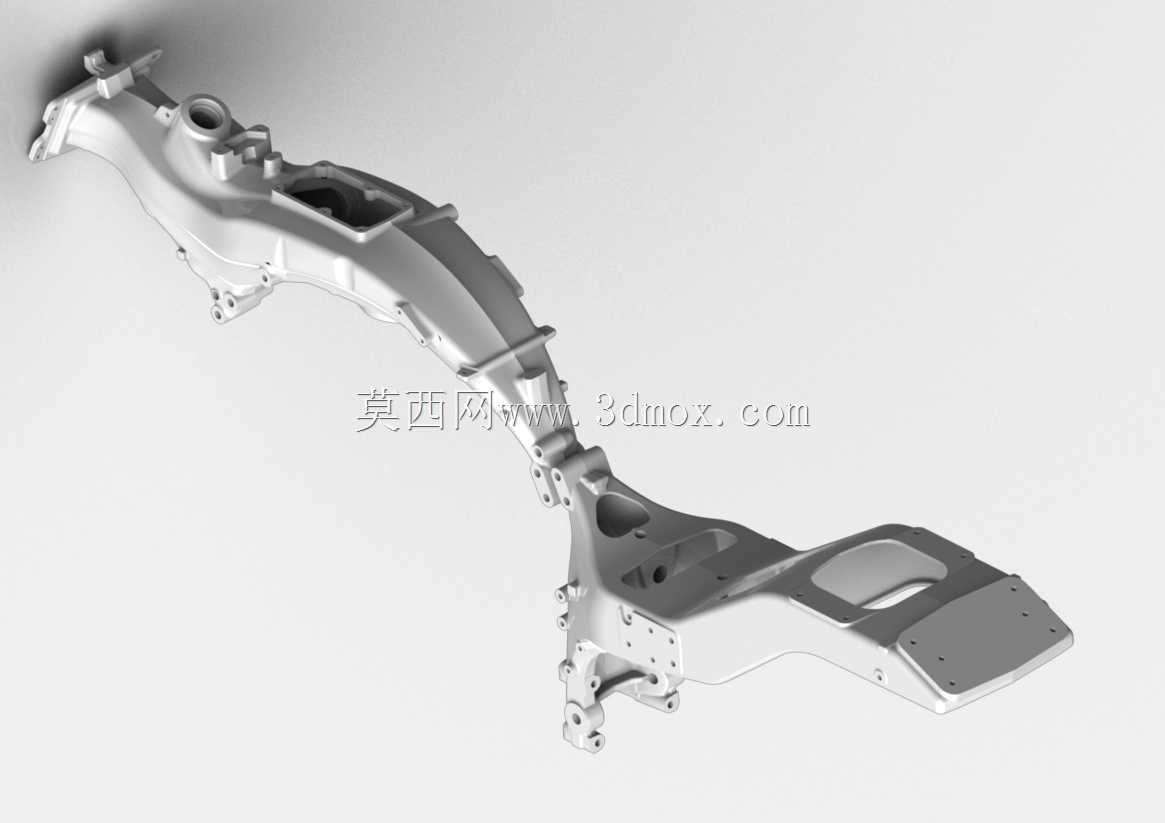

摩托铸铝后摇臂视觉框架结构

　　该铸铝框架属于两轮机动车行走系统的核心承载构件，日常应用场景覆盖大排量街车、巡航摩托的后悬挂承载环节，实际使用中需要承接后轮载荷、传递动力输出反力、配合后减震器完成路面颠簸过滤，同时为后制动卡钳、后轮轴、ABS传感器、链盒护板等周边部件提供精准安装定位。从结构设计逻辑来看，整体采用变截面弧形中空铸铝构型，顺着后轮运动包络与车架铰接点的受力路径布置筋位，在轮端与车架铰接的两个高应力区域做了局部壁厚加厚，同时在非主受力的腹板区域开设多组异形减重孔，兼顾结构刚度与轻量化需求，避免不必要的重量堆积影响整车簧下质量表现。安装边界层面，前端的铰接套筒区域需要与车架后摇臂轴精准配合，同轴度公差控制在0.02mm以内，避免行驶过程中出现摆臂旷量；

　　后端的轮轴安装槽为开口式设计，配合偏心调节块可实现后轮轴前后位置微调，满足链条张紧度的调整需求，槽口两侧的安装平面平面度公差不超过0.05mm，保证后轮安装后无偏摆。侧面分布的多组螺纹安装座分别对应后制动卡钳支架、ABS传感器固定点、后挡泥板支架、链托安装位，每个安装座的凸台高度都经过匹配计算，保证周边部件安装后无干涉，螺纹孔深度统一按照螺纹公称直径的1.5倍设计，确保连接强度足够同时不打穿构件主腔体。构件表面的过渡圆角全部按照铸造工艺要求做R3-R5的圆角处理，避免应力集中导致的疲劳开裂，主受力筋的走向完全贴合行驶过程中的载荷传递路径，在过弯侧倾、急加速起步、重刹减速等不同工况下，应力可顺着筋位均匀分散到整个框架结构，

　　不会出现局部应力过载的情况。腔体内部设计有交叉加强筋，在不增加外壁厚度的前提下大幅提升构件的抗扭刚度，避免激烈驾驶过程中后摇臂出现扭转变形影响行驶稳定性。构件上的所有安装孔位都做了同轴度与位置度的公差约束，在三维建模阶段就完成了周边部件的装配干涉检查，确保后刹车管路、后轮线束、链条运行轨迹都与框架保持足够安全间隙，不会在行驶过程中出现部件摩擦干涉的问题。材质选用铸铝合金的核心考量是降低簧下质量，相比传统钢制焊接后摇臂，同刚度下重量可降低35%左右，有效提升后轮的路面跟随性，优化整车操控表现，同时铸铝工艺可实现复杂构型的一体成型，减少焊接工序带来的应力变形问题，构件一致性更好，适合批量生产。在设计过程中还考虑了后期维护的便利性，所有需要定期拆装的安装点都预留了足够的扳手操作空间，不需要额外拆卸周边部件即可完成卡钳、传感器等易损件的更换作业，铰接位置的油封安装槽尺寸与通用型骨架油封完全匹配，可直接选用标准件完成密封装配，降低后期维护成本。
