汽车传动系统铸造壳体结构设计

项目分类:通用机械零部件 发布时间:2021-11-27 ID:413920
  • 汽车传动系统铸造壳体结构设计

  该铸件为汽车传动系统核心承载壳体,主要应用于乘用车辆变速器与驱动桥的衔接部位,承担动力传递过程中的载荷承载、部件防护与安装定位功能。实际装车场景中,该壳体需要包裹内部齿轮传动组、轴承组件与密封结构,隔绝外界泥水、粉尘侵入传动腔,同时承受动力输出端的交变扭矩、整车行驶过程中的振动冲击,以及不同工况下的温度交变载荷,是传动系统可靠性的基础保障部件。

  从功能特性来看,该壳体采用铸造成型后二次机加工的工艺路线,主体薄壁区域壁厚均匀控制在4-6mm区间,既满足轻量化设计要求,又能保证足够的结构刚度避免受力变形。壳体上分布的多组安装孔位分为三类:外圈大直径法兰孔用于壳体与变速器本体、驱动端盖的螺栓连接,孔位位置度公差控制在0.1mm以内,保证结合面的密封性能;内部凸台位置的小孔用于轴承座、油封组件的定位安装,凸台厚度比周边壁厚增加3mm,避免螺栓锁紧时出现局部应力集中导致的铸件开裂;侧面预留的异形开孔为线束、传感器的穿装通道,开孔边缘做了翻边强化处理,减少应力集中系数。

  设计过程中优先考虑了铸造工艺的可行性,所有内腔加强筋的拔模斜度统一设置为1.5°,筋条交汇处做了R3-R5的圆角过渡,避免铸造过程中出现冷隔、缩松缺陷。壳体内部的加强筋布局并非均匀分布,而是根据有限元分析的应力云图做了针对性布置:在轴承安装位、动力输入输出端的载荷传递路径上,筋条密度更高、厚度更大,将集中载荷快速分散到整个壳体壁面;非承载区域的筋条做了减薄处理,甚至局部取消冗余筋条,进一步降低铸件整体重量。结合面位置设计了连续的密封胶槽,槽深1.2mm、宽度2mm,装配时配合密封胶可以实现IP67级别的防护等级,满足车辆涉水、复杂路况行驶的密封要求。

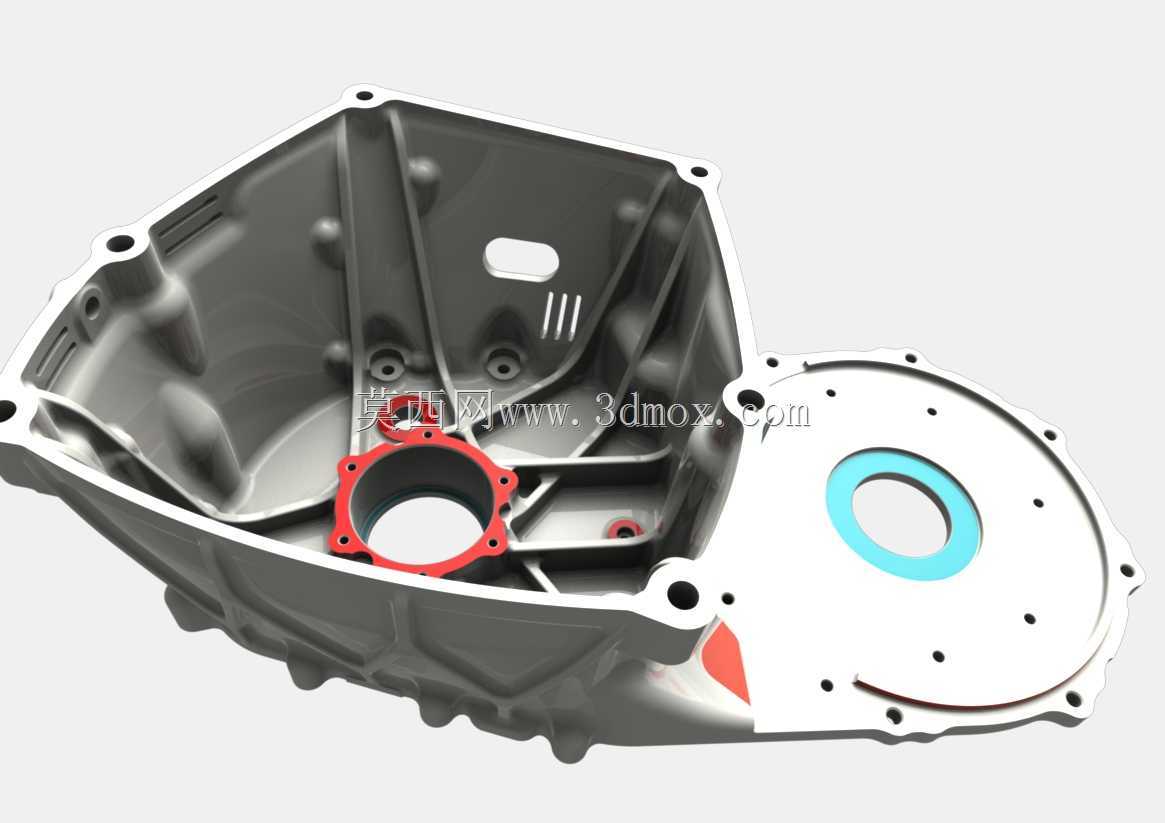

  外形尺寸方面,该壳体最大外轮廓尺寸约为380mm×320mm×180mm,安装边界需要匹配周边悬架摆臂、车架连接点的间隙要求,最小安全间隙预留15mm,避免整车行驶过程中出现运动干涉。壳体上的红色密封安装位为输入端油封座,机加工后表面粗糙度达到Ra1.6,保证油封唇口的贴合密封效果;浅蓝色圈位为输出端轴承安装孔,孔的圆柱度公差控制在0.02mm以内,保证轴承运转时的同轴度要求,减少传动过程中的异响与磨损。壳体外表面的不规则凸起结构一方面是铸造拔模与工艺补缩的需求,另一方面也可以增加壳体的散热面积,帮助传动系统内部的齿轮油快速散出工作热量,维持润滑油的最佳工作温度区间。

  在机加工工序安排上,该铸件首先以铸造基准面做粗定位,完成主结合面的粗铣加工,再以加工后的主结合面与两个工艺孔做精定位,完成所有安装孔、轴承位的精加工,全程基准统一,减少装夹带来的位置误差。所有机加工面与非加工面的过渡位置都做了倒角处理,避免装配过程中出现锐边割伤密封件、划伤操作人员的问题。壳体底部预留了集油槽结构,可以将传动过程中飞溅的润滑油汇集到轴承位置,保证关键摩擦副的润滑效果,减少干磨故障的发生概率。
