该结构为两轮机动车后悬挂系统的核心承力构件,日常工况下承担后轮与车架之间的载荷传递作用,是连接动力输出端与行走机构的关键受力件。从实际使用场景来看,该构件需要同时应对多方向的复合载荷:车辆加速时后轮输出的扭矩反力会通过后轮轴传递到构件两端的轴孔位置,制动时的制动力矩会让构件承受纵向的冲击载荷,经过颠簸路面时后轮的跳动会让构件承受垂直方向的交变弯曲应力,过弯时的侧倾载荷还会对构件施加一定的扭转力,这就要求构件本身必须具备足够的强度储备与合理的刚度匹配,既不能刚度过大导致滤震性能差,也不能刚度不足出现行驶过程中的形变过量问题。

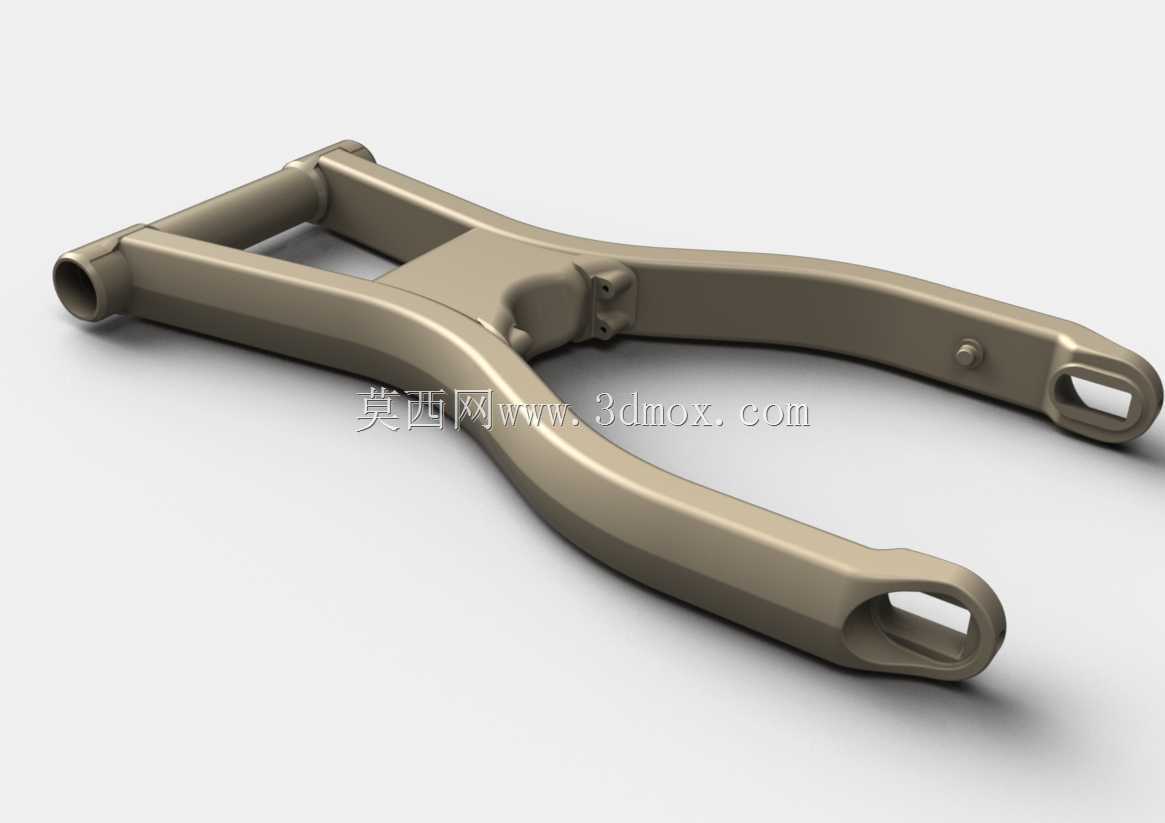

从结构设计思路来看,整体采用了分叉式的双臂布局,前端设置同轴的套管安装位,用于穿入枢轴与车架的后悬挂安装座铰接,这个位置是整个构件的转动支点,枢轴与套管之间通常会配置耐磨衬套或者滚针轴承,保证摆动过程中的顺畅度,同时套管的长度与车架安装座的宽度直接匹配,安装时需要保证套管轴线与后轮轴轴线的平行度,否则会出现后轮偏摆、轮胎偏磨的问题。双臂向后延伸的过程中采用了变截面的设计,靠近前端枢轴的位置截面高度更大,因为这个位置是弯曲应力的集中区域,更大的截面高度可以有效提升抗弯截面模量,降低应力水平;向后延伸到后轮轴安装位的位置,截面逐渐收窄,在保证强度的前提下尽可能降低构件的整体重量,符合簧下质量轻量化的设计要求,簧下质量的降低可以有效提升后悬挂的响应速度,让轮胎更好地贴合路面,提升行驶稳定性与操控表现。
构件中部设置了加强连接的桥接结构,将两个叉臂连接为一个整体,避免两个叉臂在受力时出现独立形变,提升整体的抗扭性能,桥接位置还预留了附属部件的安装点位,可以用于安装后刹车管路固定卡、后挡泥板支架、链条导向块等附属配件,不需要额外在叉臂上焊接安装座,减少焊接带来的应力集中问题。两个叉臂的尾端设置了同轴的后轮轴安装槽,采用开口槽的设计而非封闭轴孔,方便后轮的拆装维护,安装时后轮轴卡入槽内后通过端部的锁紧螺母固定,槽的宽度与后轮轴的直径采用间隙配合,装配时需要保证两侧槽的同轴度公差控制在合理范围内,否则后轮轴安装后会出现别劲的问题,转动阻力增大甚至出现轴承早期损坏。
从安装边界来看,前端枢轴套管的内径尺寸需要与所选的枢轴直径匹配,套管的长度需要适配车架后摇臂安装座的开档尺寸,安装后枢轴的锁紧扭矩需要达到设计要求,避免行驶过程中出现枢轴松动。尾端后轮轴安装槽的开口方向朝向车辆后方,槽的深度需要保证后轮轴安装到位后,轴的中心位置与前端枢轴中心的距离符合后悬挂的设计行程要求,这个中心距直接决定了后减震器的安装角度与杠杆比,是影响后悬挂软硬表现的关键参数。构件整体的外形采用了流线型的过渡设计,所有的棱角位置都做了圆弧过渡处理,避免应力集中,同时也能减少行驶过程中的风阻,表面的处理工艺通常采用喷塑或者电泳涂装,具备较好的防腐蚀能力,应对日常行驶中的泥水侵蚀。
在实际选型匹配过程中,需要根据车辆的整备质量、动力输出水平、常用行驶路况来确定构件的材质与壁厚参数,大排量动力更强的车型需要更大的壁厚与更高强度的材质,小排量通勤车型可以在保证强度的前提下适当降低壁厚来控制重量。安装过程中需要重点检查枢轴衬套的磨损情况,如果衬套出现松旷量过大的问题需要及时更换,否则会影响行驶稳定性,出现后轮摆动、刹车跑偏等问题。后轮轴安装槽的锁紧螺母需要按照规定扭矩锁紧,并且配置防松垫片或者螺纹锁固胶,避免长期交变载荷下出现螺母松动的安全隐患。该结构的设计合理性直接影响车辆的行驶安全与操控表现,每一处尺寸参数与结构细节都需要经过实际工况的载荷校核,确保在全工况下的结构可靠性。
