奥普ABS塔拉萨透明盖电气盒设计

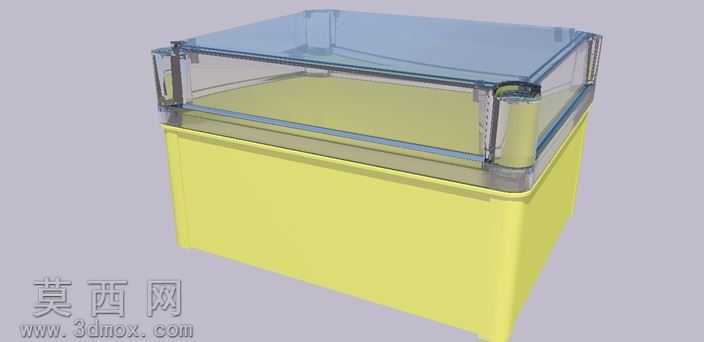

本作品为奥普系列ABS材质塔拉萨电气盒透明盖的三维建模设计，建模过程中严格遵循实物测绘的尺寸参数，先通过草图绘制勾勒出盒体与透明盖的基础轮廓，针对盒体的圆角过渡、卡扣安装位、侧边合页结构分别进行特征建模，确保各部件的装配公差控制在合理范围内，避免后续装配出现干涉问题。材质渲染阶段，下半部分盒体采用哑光黄色ABS工程塑料材质，调整材质的粗糙度、漫反射参数还原工业塑料的磨砂质感，上半部分透明盖采用高透PC材质，设置合适的折射率与透光率，模拟透明防护盖的通透视觉效果，同时在透明盖边缘添加轻微的磨砂封边细节，还原实物的工艺特征。结构设计上，盒体内部预留了标准金属安装板的固定位，匹配奥普08002型号安装板与施耐德NSYAMPM2419TB配件的安装尺寸，外部尺寸严格控制为241x194x168mm，内部有效容纳空间为225x175x160mm，满足CE IP66与IK07的防护等级要求，合页结构采用一体化转轴设计，既保证透明盖开合的顺畅度，也兼顾壳体的密封防护性能。设计过程中重点考量电气盒的户外使用场景，在盒体与透明盖的衔接处预留了密封胶条的安装槽位，卡扣结构做了加强筋处理，提升长期使用的结构强度，避免频繁开合导致的卡扣断裂问题，整体建模过程中对所有棱角做了符合工业生产要求的圆角处理，既消除应力集中隐患，也提升产品的外观质感，渲染阶段通过多角度打光，突出透明盖的通透层次与黄色盒体的哑光质感，完整还原产品的真实外观与结构细节，可直接用于产品展示、安装模拟与生产参考。
