轨道车辆走行部四轮承载架结构设计

　　该四轮承载架作为轨道走行装备的核心承载基体，主要应用于工矿轨道运输车辆、小型工程轨道作业车的走行系统中，承担上部车体全部载荷并传递走行轮的支反力，同时为走行轮、制动单元、减震组件提供可靠的安装定位基准。从实际工况适配角度出发，该结构在设计时优先考虑了重载交变载荷下的刚度匹配，整体采用箱型梁与冲压折弯件组合的焊接构架形式，侧梁与横梁的连接位置做了圆弧过渡处理，避免应力集中导致的焊缝疲劳开裂，在长期承受垂向冲击、横向摆动载荷的线路运行场景下，能够保持结构形位公差稳定，不会出现安装基准偏移的问题。

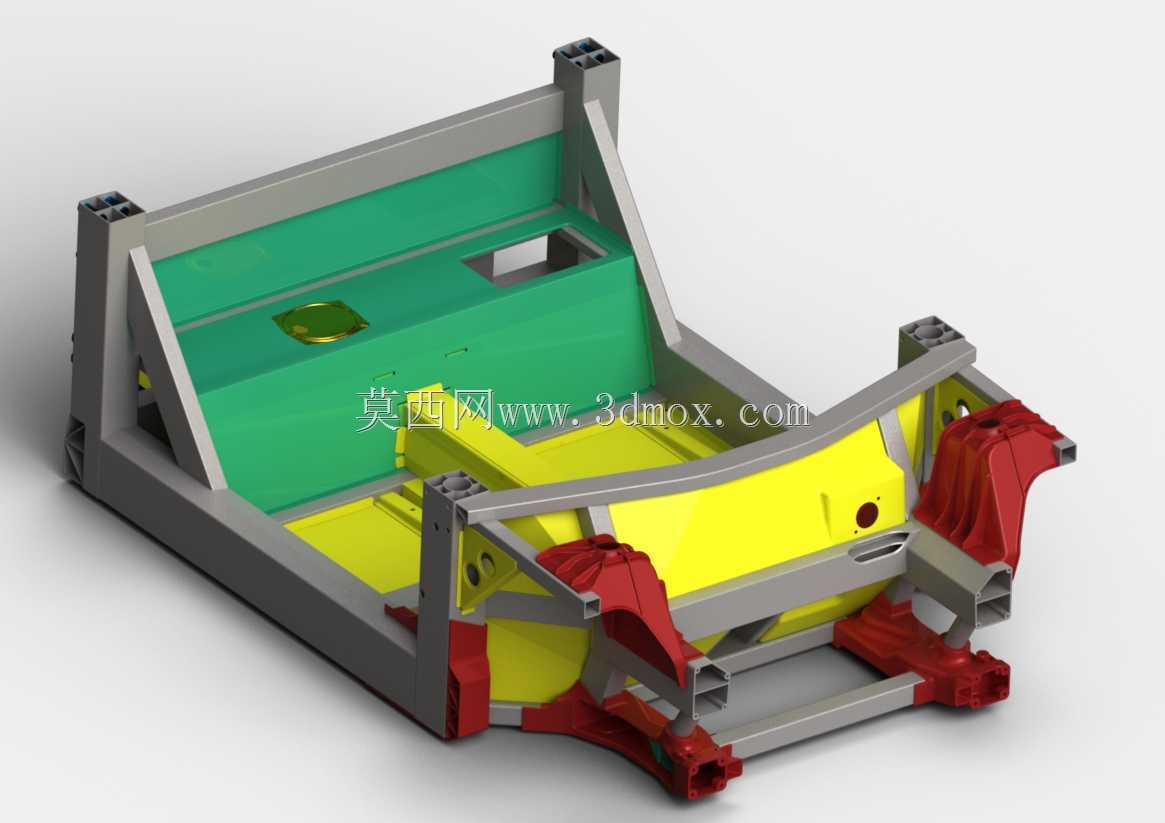

　　从功能特性来看，该构架中部预留了大尺寸的设备安装腔体，可容纳走行传动单元、制动管路排布以及中央悬挂组件，腔体内部的绿色衬板区域为耐磨安装面，表面加工有定位销孔与螺栓过孔，能够直接适配上部传动模块的安装，无需额外增设转接垫板，减少了装配累积误差。前端黄色区域为轮对定位座的安装支撑面，两侧红色的铸造支座为一系减震的安装位，每个支座上都预留了减震器安装孔与止挡面，能够限制轮对的横向窜动量，同时吸收轮轨接触产生的高频振动，避免振动直接传递到上部车体。构架四角的端部支座为二系悬挂的安装接口，同时集成了起吊孔位，方便整车组装与检修时的吊装作业，端部支座的端面做了机加工处理，保证与悬挂组件的贴合面平面度满足装配要求。

　　设计过程中，针对不同部位的受力特性做了差异化的材料选型与壁厚匹配，主体承载梁采用标准矩形钢管焊接成型，在受力较大的支座连接位置增设了加强筋板，筋板的布置方向与主应力传递方向保持一致，在不额外增加过多结构重量的前提下，大幅提升了局部承载能力。两侧的红色支座采用铸钢材质，相比焊接件具备更好的抗冲击性能，能够承受轮对传递的瞬时冲击载荷，支座与主体梁的连接采用坡口焊接加塞焊的组合形式，焊缝强度不低于母材强度，保证连接位置的可靠性。

　　从安装边界尺寸来看，该构架的横向宽度适配标准轨距的轮对安装间距，纵向长度满足双轴四轮的轴距布置要求，整体安装面的高度预留了足够的减震器压缩行程空间，不会出现减震器压死的工况。各个安装孔位的位置度公差控制在0.2mm以内，能够保证轮对安装后轮缘与轨道的间隙符合运行要求，避免出现啃轨现象。构架下部预留了足够的轨面间隙，在通过小半径曲线、道岔以及轨道接头位置时，不会出现构架底部与轨道设施刮碰的问题。中部腔体的开口尺寸满足传动单元的检修拆装需求，无需拆解整体构架即可完成内部传动部件的更换，大幅降低了后期运维的工作量。

　　在结构细节处理上，所有外露的棱边都做了倒角处理，避免装配过程中划伤操作人员，同时也能减少应力集中源。焊接位置的焊缝都做了打磨处理，消除焊渣与焊接缺陷，提升构架的疲劳寿命。不同功能区域的表面做了差异化的涂覆处理，安装贴合面保留机加工原始表面保证装配精度，非配合表面做了防锈涂覆，适应户外潮湿、多粉尘的工矿作业环境。整体结构在满足承载强度、安装功能的前提下，尽可能优化了材料分布，去掉了非受力区域的多余材料，实现了结构轻量化与承载能力的平衡，相比同载荷等级的传统铸造构架，整体重量降低了近两成，同时焊接构架的生产周期更短，更适合小批量定制化的轨道装备生产需求。
