四轮车前悬架防护总成结构设计

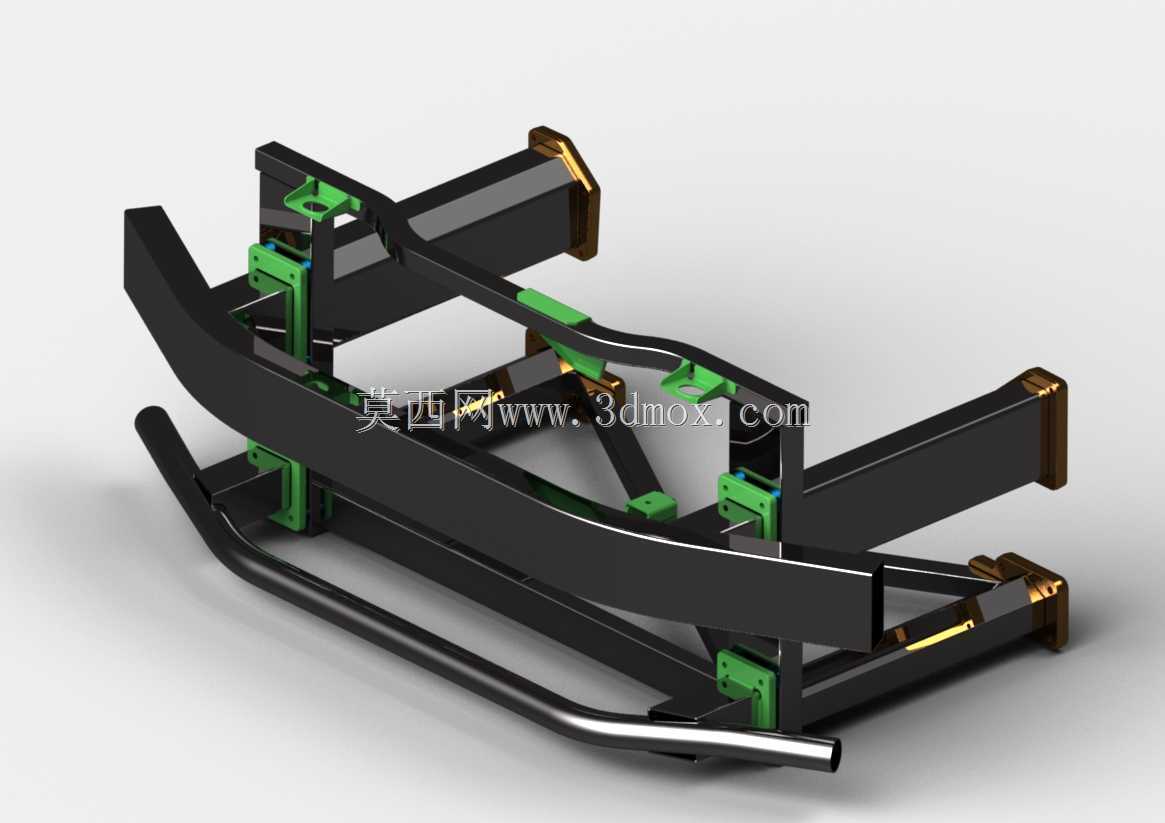

　　这套四轮车前防护架总成，主要适配非道路场地四轮作业车辆、低速四轮通勤载具的前部承载与防护需求，在实际作业场景中，这类结构往往承担着前部碰撞缓冲、附属部件安装承载、车架前部结构加强的多重作用，区别于常规乘用车辆的一体式防撞梁结构，这类适配非铺装路面使用的四轮架结构，在设计阶段就充分考虑了复杂路况下的抗冲击冗余，以及现场维护拆装的便捷性。从结构布局来看，整个总成采用分层承载的设计思路，主体横向承载梁选用闭口矩形截面型材，这类截面在同等重量下拥有更好的抗扭与抗弯性能，能够应对非铺装路面行驶时车架产生的交变扭转载荷，避免长期使用后出现结构疲劳开裂。主防撞梁采用弧形变截面设计，外侧贴合整车前部造型轮廓，下部额外设置的圆管防护杠，

　　能够在车辆通过凸起障碍、浅沟坎时提前承接剐蹭冲击，避免主承载梁直接受磕碰损伤，同时也能对前部安装的灯具、线束等附属部件形成低位防护。连接部位的绿色冲压支架是整个总成的受力传递核心，所有支架均采用折弯成型的钢板件，安装面预留了足够的螺栓过孔与调节余量，在实际装配时，能够抵消车架焊接过程中产生的尺寸公差，不需要额外修配即可完成对位安装。每个支架与主横梁的连接位置都设置了加强翻边，在螺栓紧固区域局部增加了贴合垫片的安装平面，避免长期受振动载荷出现螺栓松动、连接面压溃的问题。从安装边界来看，整个总成的后部三个横向伸出的连接臂，分别对应车架前部的三个主安装点位，上下方向的安装高度差经过匹配设计，能够保证受力时载荷均匀分散到车架的纵梁主体上，

　　不会出现单点应力集中的情况；横向安装跨距适配常规四轮车的前部车架宽度，安装时不需要对原有车架进行切割改制，直接通过螺栓紧固即可完成装配，后期维护更换时单人即可完成拆装作业。在功能设计上，这套结构除了基础的防撞防护作用，支架上预留的多个安装孔位，还可以直接固定前保险杠饰件、前部照明灯具、牌照安装板、拖车挂点等附属部件，不需要额外在车架上焊接安装支座，减少了现场改制的工作量。考虑到非道路车辆的使用环境，所有钢制部件的连接位置都预留了排水间隙，不会出现积水存泥导致的锈蚀加速问题，活动连接位置的间隙控制也充分考虑了泥污、沙尘侵入后的影响，不会因为少量积尘就出现装配卡滞。设计过程中针对前部碰撞的受力路径做了专门优化，当受到正面冲击时，

　　载荷会先通过下部防护杠、主弧形梁传递到两侧的连接支架，再通过三个横向连接臂分散传递到车架纵梁的不同位置，避免局部受力过大导致车架主体变形，同时主横梁的截面厚度选择也经过反复校核，在低速碰撞时能够通过自身的轻微变形吸收冲击能量，不会直接将冲击力传递到驾驶舱结构，而在常规行驶的振动载荷下，结构本身又拥有足够的刚度，不会出现共振抖动、异响等问题。对于从事四轮车辆改装、非道路设备结构设计的从业者来说，这套结构的设计思路有很强的参考价值，尤其是在连接支架的公差补偿设计、多路径受力传递的布局上，能够直接借鉴到同类低速载具的前部结构开发中，减少前期方案验证的迭代次数。
