杜卡迪MH900摩托车后摇臂结构设计

　　这款摇臂作为大排量运动摩托车后悬挂系统的核心承载构件，直接决定了后轮与车架之间的动力传递路径与行驶动态响应特性，日常使用场景覆盖赛道激烈驾驶、公路长途巡航以及特殊路况下的载荷冲击耐受，需要同时兼顾刚性、重量与动态形变控制的多重平衡。从结构功能来看，摇臂前端的大尺寸轴孔用于与车架后枢轴座配合，通过枢轴螺栓实现摇臂的上下摆动自由度，这个安装位的同轴度公差直接影响后轮摆动时的顺滑度，若同轴度偏差超过0.05mm，就会在行驶过程中出现后轮摆动阻滞、悬挂动作卡滞的问题，连带影响减震器的工作行程与阻尼发挥。摇臂两侧的分叉臂体向后延伸，末端的轴孔用于固定后轮轴，同时集成了刹车卡钳安装座与链轮让位空间，后轮轴安装位的开档尺寸需要严格匹配轮毂宽度、链轮与刹车盘的安装偏移量，保证后轮装配后与车辆纵向中心面的重合度偏差控制在1mm以内，避免出现轮胎偏磨、传动链条异常磨损的问题。

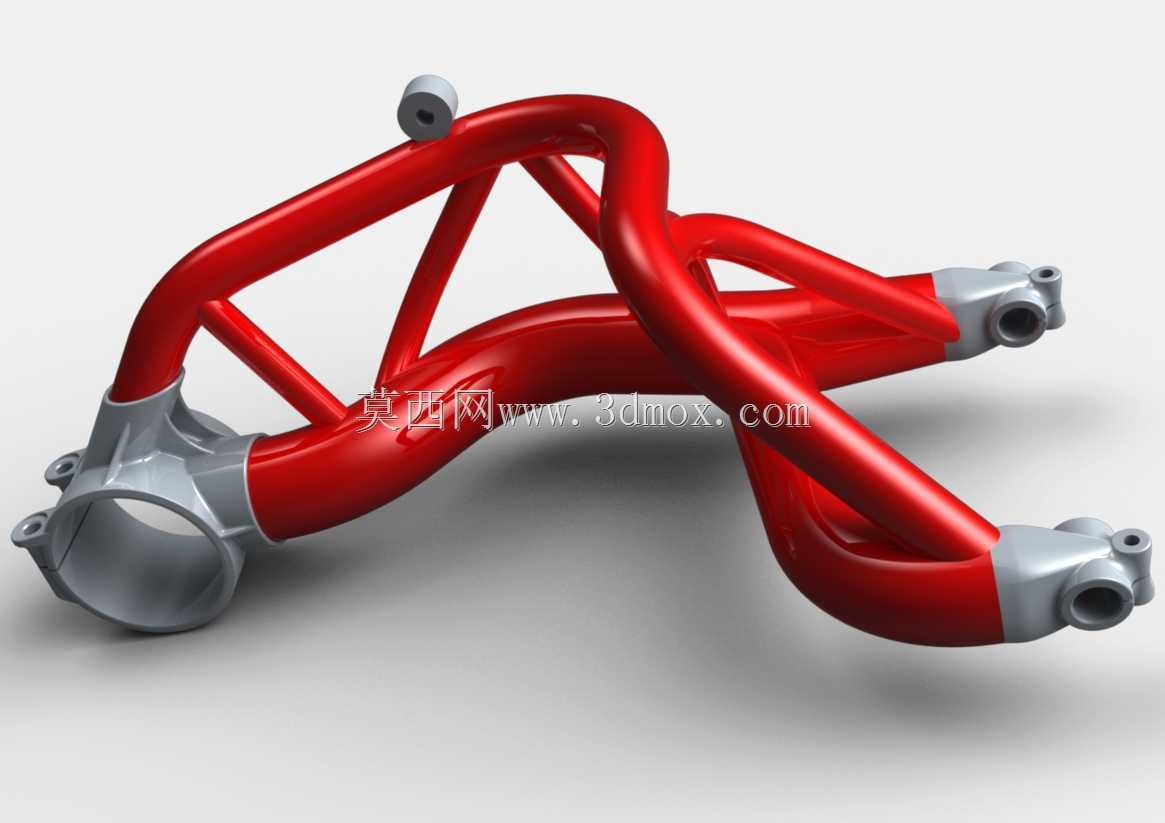

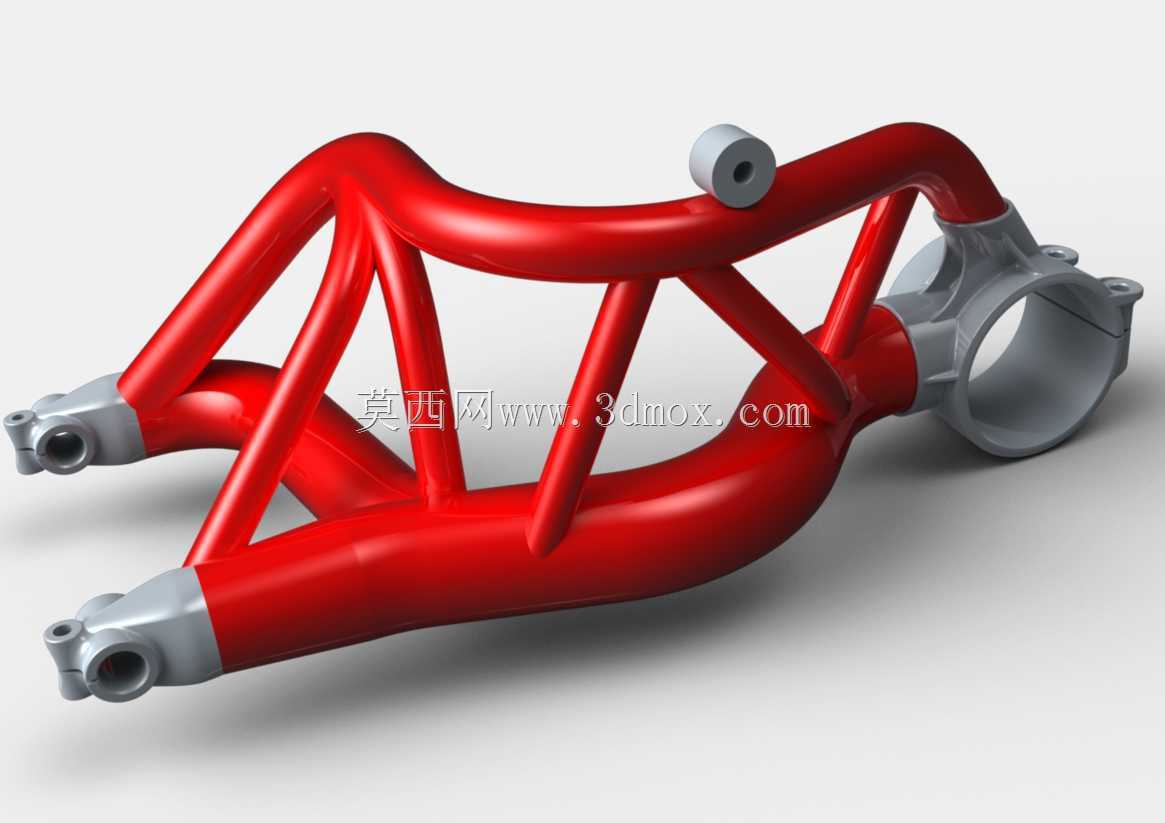

　　设计思路上采用了空间桁架式的管状焊接结构，区别于传统板式冲压摇臂或者一体式铸造摇臂，这种弯管拼接的桁架结构可以在更少材料用量的前提下，实现更高的扭转刚性与纵向弯曲刚性——摇臂在工作过程中需要承受加速时的驱动力矩、制动时的纵向冲击力、过弯时的侧向载荷以及路面颠簸带来的垂直方向交变载荷，管状构件通过三角支撑的桁架布局，能将各个方向的载荷通过管壁均匀分散到枢轴安装位，避免局部应力集中导致的结构开裂。臂体的红色涂装部分为高强度合金钢管弯制焊接而成，银色的安装座部分采用锻造铝合金机加工成型，两种材料通过焊接或者螺栓连接的方式组合，既利用了钢管的高韧性与抗冲击特性，又借助铝合金锻造件的高精度保证安装位的尺寸稳定性，避免长期使用后安装孔位出现形变松旷。

　　从安装边界来看，摇臂上方预留了后减震器的下安装点位置，需要匹配多连杆式悬挂或者直接连接式减震的安装孔位坐标，设计时需要校核摇臂上下摆动全行程内，减震器的摆动角度、压缩行程不会与臂体结构发生干涉，同时要预留出传动链条、后刹车油管、ABS传感器线束的走线路径，避免悬挂压缩到极限行程时挤压管线造成破损。摇臂的重心位置设计也经过考量，尽可能将结构重心靠近枢轴位置，减少后悬挂的非簧载质量，非簧载质量的降低能直接提升轮胎在颠簸路面的贴地性能，让减震器更高效地过滤路面震动，提升车辆的操控质感。在实际结构验证阶段，需要针对摇臂做100万次以上的交变载荷疲劳测试，模拟不同工况下的载荷输入，确认焊接位置、安装座结合位置不会出现疲劳裂纹，同时要做极限冲击载荷测试，模拟车辆飞跃落地、紧急制动时的瞬时载荷，保证结构不会出现塑性形变。另外摇臂的外形轮廓还需要考虑与后轮、排气尾段、后挡泥板等周边部件的间隙，在满座、后减震全压缩的极端状态下，轮胎与摇臂内壁的间隙不能小于10mm，避免轮胎高速运转时摩擦臂体造成爆胎风险，排气系统的高温辐射区域也需要与臂体保持足够距离，或者预留隔热板安装位，避免长期高温烘烤导致钢管退火降低结构强度。
