农用机具悬挂连接支撑构件结构设计

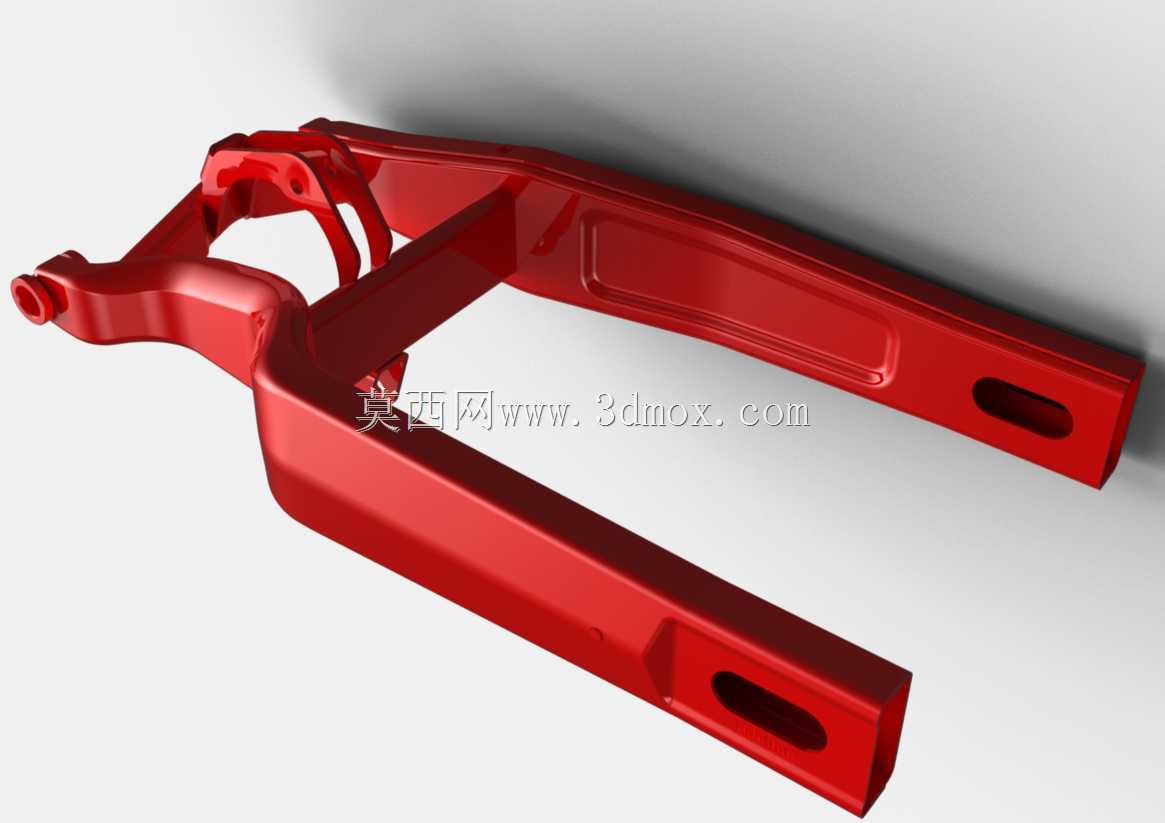

　　该构件作为农用作业机具与动力主机连接的核心承载部件，主要应用于中马力轮式拖拉机后悬挂系统，承担农机具挂载、作业载荷传递、作业姿态保持的核心功能，适配耕整、播种、植保等多种需三点悬挂连接的田间作业场景，是农机悬挂系统中传递牵引力、承受垂直载荷与侧向冲击的关键结构件。从实际作业工况来看，田间作业时地面起伏带来的交变冲击、农机具作业时的持续阻力、转弯时的侧向扭矩都会直接作用在该构件上，因此结构设计阶段首先围绕载荷传递路径做了拓扑优化，整体采用U型槽式主体结构，相比传统实心锻件在保证结构强度的前提下降低了30%以上的自重，同时槽型截面的抗扭性能优于同重量的矩形管结构，能够更好应对田间作业时的复杂受力。

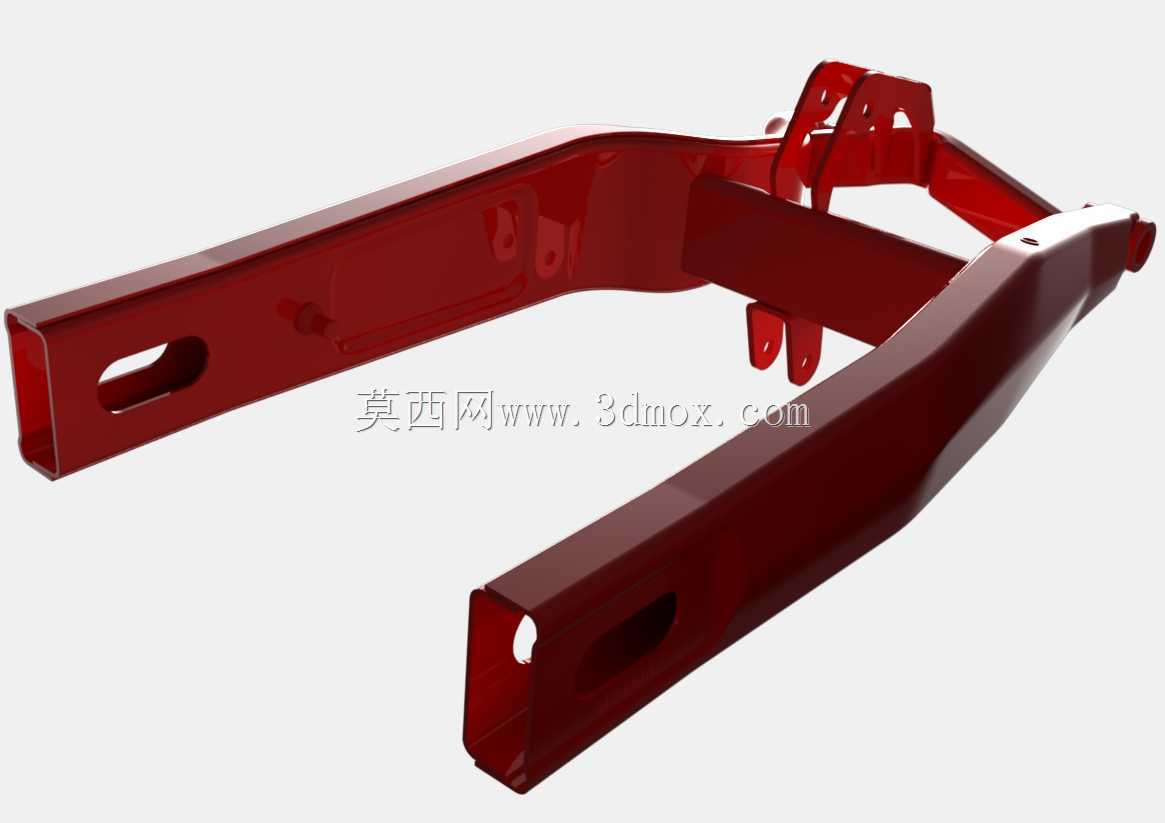

　　构件两端的安装孔位严格匹配标准三点悬挂的安装边界，上端铰接孔用于连接拖拉机上拉杆，实现作业深度的调节限位，下端两个长圆孔分别对应下拉杆的连接销轴，长圆孔的设计预留了作业时的小幅位移余量，避免刚性连接在遇到硬土块、石块等障碍物时出现应力集中导致的构件开裂。两侧延伸的安装支板用于挂载农机具的附属连接架，支板上的多组孔位可适配不同幅宽作业机具的安装需求，无需额外加工转接板即可实现快速挂接。设计过程中针对构件的受力薄弱点做了局部加强，在主体折弯处设置了内凹加强筋，支板与主体连接位置采用满焊焊接工艺，焊接区域做了圆弧过渡处理，避免焊接应力集中带来的疲劳失效。构件的外形尺寸完全适配50-80马力段拖拉机的悬挂安装间距，主体截面宽度、

　　壁厚参数均经过载荷校核，在1.5倍额定牵引力的静载测试下变形量控制在0.2%以内，满足长期田间作业的强度要求。安装边界上，构件的铰接孔同轴度公差控制在0.1mm以内，保证挂接后销轴转动顺畅无卡滞，下端长圆孔的长度方向与牵引力方向一致，能够在作业时释放部分冲击载荷，减少对拖拉机后桥的冲击。从实际使用角度出发，该构件的表面采用喷涂防锈处理，能够适应田间高湿度、多泥土的作业环境，减少锈蚀带来的强度衰减，构件上预留的减重孔同时也可作为挂接安全销的固定位，方便作业时加装保险装置，防止农机具意外脱落。结构建模过程中充分考虑了钣金折弯、焊接的工艺可行性，主体采用单块钢板折弯成型，减少了拼接焊缝数量，降低了加工难度与制造成本，支板采用冲压成型，孔位均采用数控冲孔加工，保证安装尺寸的一致性，适合批量生产加工。
