杜卡迪摩托车管式后摇臂结构设计

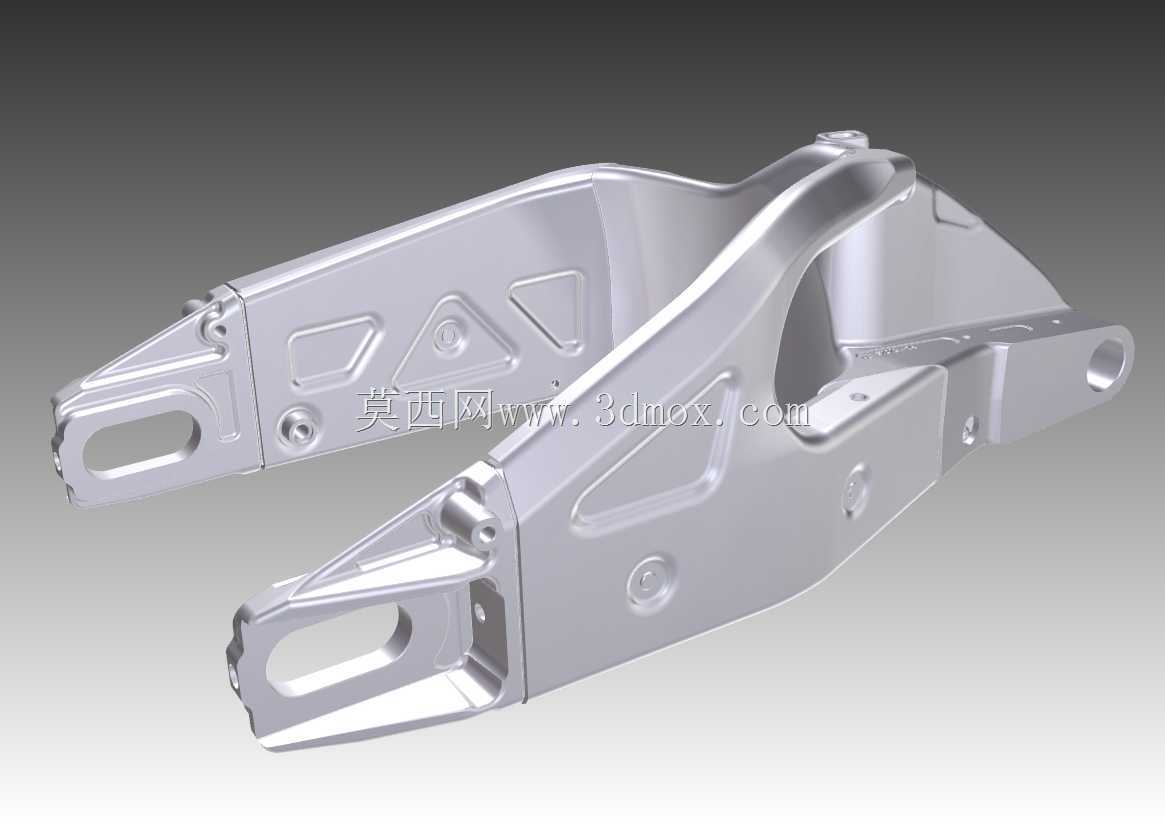

　　这款杜卡迪车型配套的后摇臂采用钢管焊接搭配机加工铝合金连接段的混合结构，是大排量运动型摩托车后悬挂系统的核心承载部件，主要承担后轮与车架之间的载荷传递、行驶过程中纵向与侧向力的传导，同时为后减震器、后轮轴、刹车卡钳提供精准的安装定位基准。从实际应用场景来看，这类结构的后摇臂多用于高性能街车与赛道取向的仿赛车型，在急加速、重刹以及高速过弯的工况下，需要同时兼顾足够的结构刚度与合理的重量控制，避免摇臂形变导致后轮循迹性下降，影响车辆操控表现。

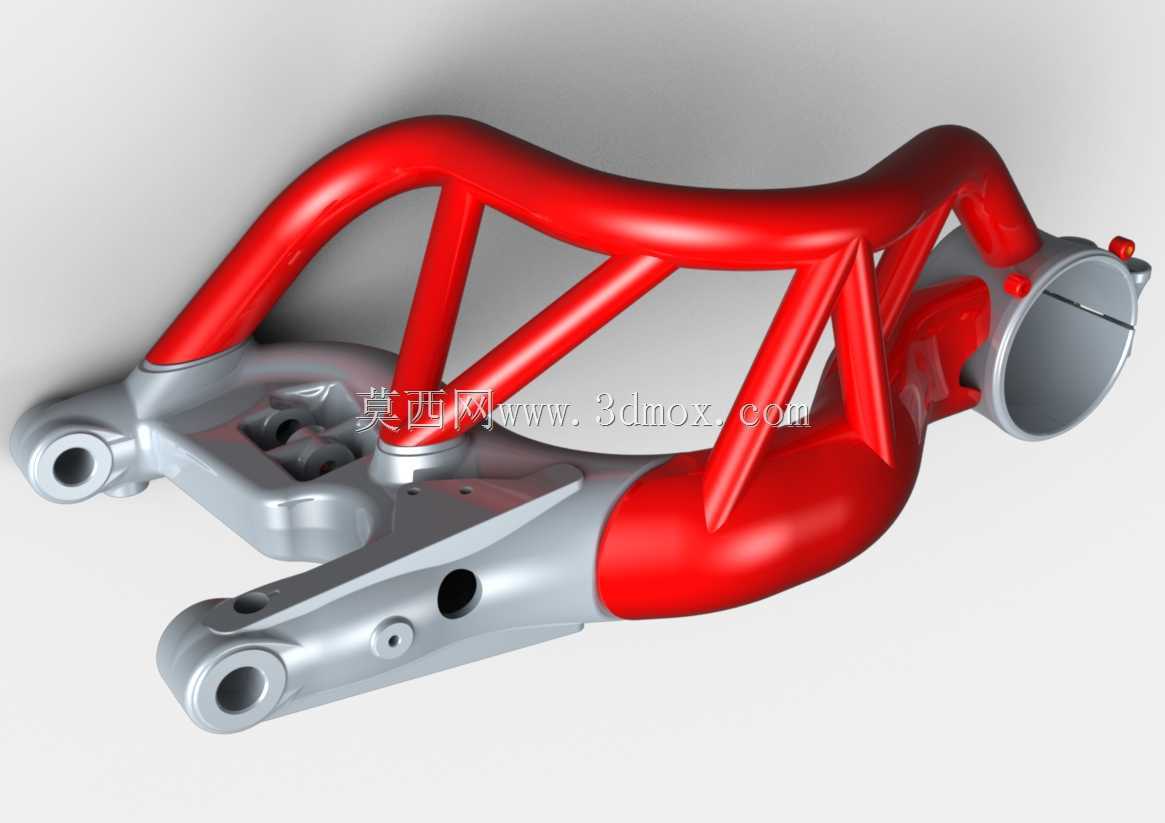

　　设计思路上，主体红色段采用空间桁架式钢管布局，通过多根异型弯管拼接形成三角形稳定受力结构，相比传统板式摇臂，在同等重量下能获得更高的扭转刚度，管材的走向完全匹配载荷传递路径，纵向受力方向的管材直接对接后轮轴安装座与车架铰接点，侧向支撑管则抵消过弯时的横向力矩，减少应力集中点的出现。下部银灰色机加工段采用铝合金一体铣削成型，这部分直接承接后轮轴、后刹车卡钳支架以及下减震连接点，这些位置对安装精度要求极高，机加工工艺能保证各安装孔位的同轴度、平面度公差控制在0.02mm级别，避免长期使用出现连接松旷、异响的问题。

　　安装边界方面，摇臂前端的筒状铰接孔用于穿入摇臂轴与车架后段连接，铰接部位预留了轴承安装位，可适配标准尺寸的滚针轴承与密封件，保证摇臂摆动时的顺滑度；后端的叉型开口为后轮轴安装位，开口宽度匹配对应车型的后轮轮毂宽度，两侧预留了链轮避让空间与刹车盘安装间隙，不会出现运动干涉；上部的凸台结构为后减震器上安装点，侧方的小型凸台用于固定刹车油管、ABS传感器线束的走线卡扣，所有安装位的相对位置完全对应量产车型的原厂布局，可直接用于改装替换、结构教学或者逆向研发参考。

　　从功能特性来看，这种钢铝混合的结构设计平衡了成本、强度与重量表现，钢管段的焊接工艺适配常规的氩弧焊接作业，后期维修校正的难度低于全铸铝摇臂，铝合金机加工段的耐磨性能更好，长期承受后轮轴的交变载荷也不容易出现孔位磨损变形。摇臂的外形曲面完全避让后轮跳动行程，在减震全压缩、全拉伸的极限工况下，轮胎与摇臂本体之间仍保留足够的安全间隙，同时桁架式的管架结构能引导行驶气流穿过，带走后刹车与后轮轮胎工作时产生的热量，降低热衰减对制动性能的影响。在实际建模过程中，所有管材的弯曲半径、焊接坡口角度、机加工面的拔模斜度都符合实际加工工艺要求，没有出现无法落地的理想化结构，各连接部位的圆角过渡也充分考虑了应力释放需求，避免长期交变载荷下出现焊缝开裂、基体疲劳的问题。
