摩托车管式后车架承载结构设计

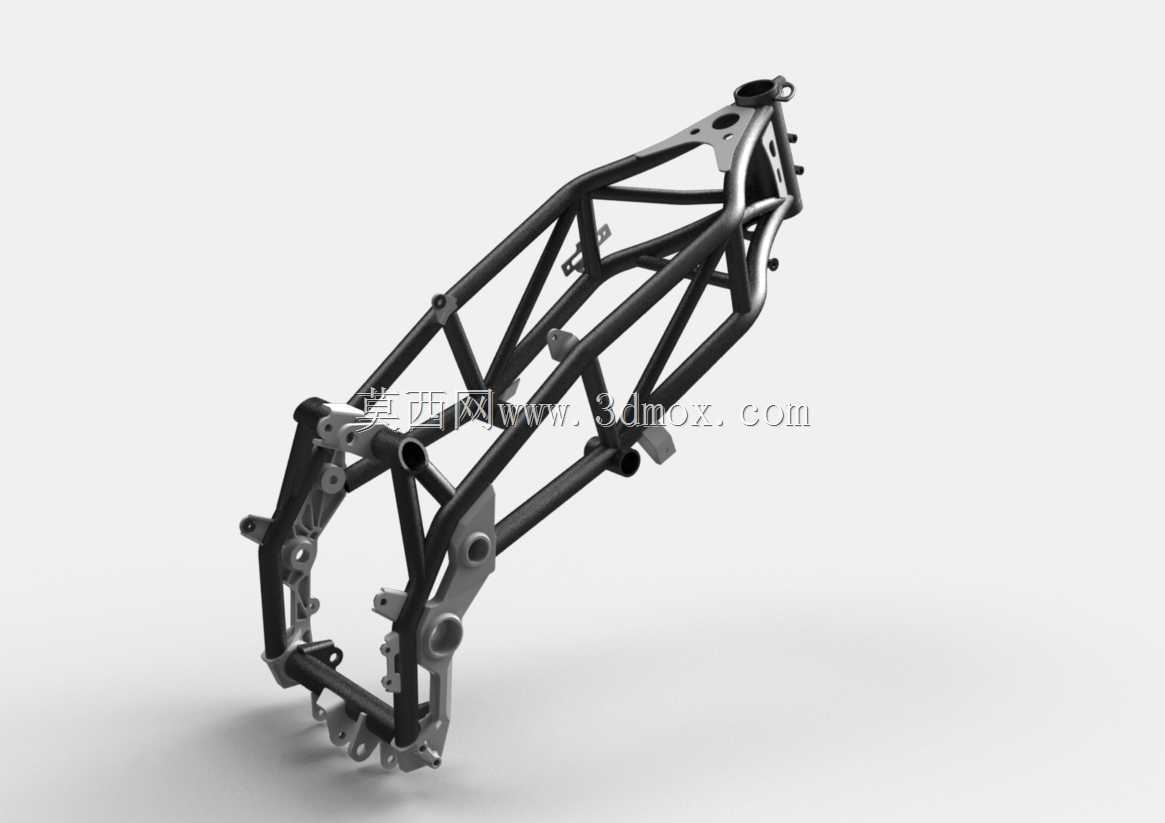

　　该后车架作为两轮摩托车底盘核心承载构件，主要承担乘员、后置储物单元、后悬挂系统以及传动组件的安装定位与载荷传递功能，日常应用场景覆盖通勤代步、非铺装路面穿越等多类骑行工况，是连接主车架与后轮行走系统的关键受力总成。从结构设计逻辑来看，整体采用空间桁架式管架布局，主受力路径选用变径合金钢管拼接成型，通过不同管径管材的搭配匹配不同位置的受力需求，在乘员座垫下方的主承载区采用大管径厚壁管材搭建闭合受力环，应对垂直方向的静载与冲击载荷，向车尾延伸的副架段则适当缩减管材壁厚与管径，在满足尾部灯具、牌照架安装刚度需求的前提下控制整体重量。设计阶段优先考虑载荷传递的平顺性，所有管材交汇节点均避开应力集中的锐角衔接，

　　通过弧形过渡的连接耳片实现多管交汇，避免焊接位置直接处于受力峰值区域，同时预留后摇臂枢轴安装孔位、后减震器上安装点、后挡泥板固定位、线束穿装过孔等安装接口，所有安装孔位的同轴度、位置度公差均按照整车装配要求设定，确保与主车架对接时无需额外修配即可完成装配。安装边界方面，前端通过三组螺栓连接位与主车架尾部的对接法兰刚性连接，连接面设置定位销孔保证装配一致性，下部预留的后摇臂安装位同轴度公差控制在0.05mm以内，避免后摇臂转动时出现卡滞或偏磨，后减震器上安装点的位置经过多轮动力学仿真校核，确保减震器工作行程内不会与车架管材发生运动干涉，尾部的安装支架可适配不同规格的后尾箱、后扶手等选装配件，管材之间的空隙预留了后刹车油管、

　　整车线束的布管空间，所有过线位置均设计有橡胶护圈安装槽，避免长期骑行过程中管线与金属管材摩擦破损。从实际使用场景的受力特性出发，该结构在过弯侧倾时可承受侧向载荷的反复作用，非铺装路面颠簸时可将后轮受到的冲击载荷通过桁架结构均匀分散到主车架整体，避免局部应力过大导致管材开裂，焊接工艺上采用气体保护焊完成所有管材拼接，焊后进行去应力处理，减少焊接变形对安装精度的影响，表面处理采用喷塑工艺兼顾防锈与外观质感，外露的连接耳片均做倒角处理，避免装配过程中划伤操作人员。结构设计过程中同步校核了极限工况下的形变余量，在额定满载状态下车架尾部的垂直形变量控制在2mm以内，保证高速行驶时车尾不会出现明显的抖动感，各安装点的动载系数按照3倍额定载荷设定，满足复杂路况下的强度冗余要求，同时针对后悬挂的运动轨迹做了完整的运动包络校核，确保后减震压缩到极限行程时，后轮、后挡泥板等部件均不会与车架主体发生碰撞干涉。
