新型耐力越野摩托车车架结构设计

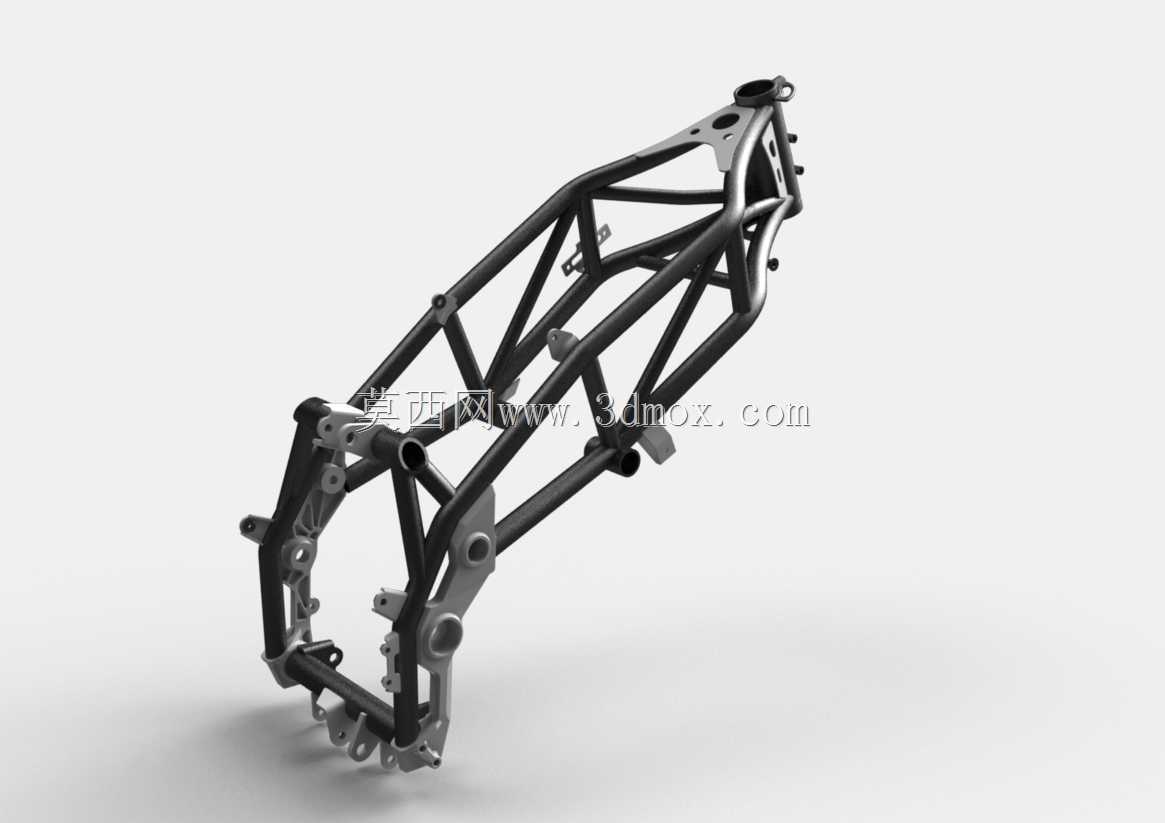

　　这款耐力越野摩托车的车架采用空间桁架式管架结构，核心承载逻辑围绕非铺装路面的高频冲击载荷设计，区别于普通街车的环抱式车架，其管梁排布充分考虑了越野工况下的多向受力特性。从实际应用场景来看，这类车架主要适配enduro耐力越野赛事及林道穿越使用场景，需要同时承受飞坡落地的垂向冲击、过弯时的侧向扭转力、动力输出时的纵向拉扯力，以及复杂路面传递的随机振动载荷，因此在结构设计阶段就对管梁的受力路径做了针对性优化。

　　从功能特性上看，该车架作为整车的核心安装基体，预留了全套动力总成的安装点位，前部头管位置适配越野专用的长行程前减安装座，转向限位结构直接集成在头管下部的加强筋位，避免极限转向时前叉与车架发生硬干涉。后部的摇臂安装枢轴采用双衬套支撑结构，枢轴孔的同轴度公差控制在0.02mm以内，保证后摇臂摆动时无卡滞、无多余旷量，适配多连杆后减震的安装点位直接通过三角加强块与主纵梁连接，将减震传递的冲击力快速分散到多根管梁上，避免局部应力集中。

　　设计思路上，这款车架没有盲目追求极致轻量化，而是在强度冗余和重量控制之间做了平衡，主承力管采用高强度铬钼钢材质，管径根据受力大小做了差异化选择，主纵梁位置采用大直径薄壁管，辅助支撑管采用小直径厚壁管，所有管梁的连接节点都做了圆弧过渡处理，避免焊接位置出现应力集中点。油箱安装位隐藏在主桁架的上部空腔内，既降低了整车重心，又能在摔车时利用周围管梁对油箱形成防护，减少磕碰漏油的风险。电气线路的走线路径全部在桁架内部预留了穿线空间，外部没有多余的走线支架，避免林道穿越时树枝剐蹭线路。

　　从安装边界尺寸来看，该车架的头管倾角设置为27度，拖距115mm，兼顾林道低速转向的灵活性和高速飞坡时的直线稳定性；整车轴距预留为1480mm，在保证越野通过性的同时避免轴距过长影响转向灵活性。发动机安装位适配单缸大排量越野发动机，安装点的位置精度经过反复校核，保证发动机输出轴与后摇臂枢轴的相对位置符合传动链的工作角度要求，减少链条在悬架跳动时的张紧度变化幅度。脚踏安装位采用可溃缩设计，摔车时脚踏可以向内折叠避免断裂，同时脚踏位置相对于车架的高度做了抬高处理，保证过坑时脚踏不会轻易磕碰到地面凸起。

　　车架的后部副架采用可拆卸式结构，通过螺栓与主车架连接，副架采用轻量化铝合金材质，主要承载坐垫、后尾翘及后部电器件，发生尾部碰撞时可以单独更换副架，降低维修成本。所有外露的安装孔位都做了内螺纹处理或者焊接了固定螺母，不需要额外使用夹板螺母，提升装配效率的同时也增强了连接强度。整车的重心位置经过匹配设计，当安装完动力、油箱、减震等全部部件后，重心集中在车架中部靠前的位置，更利于越野时的前轮配重控制，抬头、飞跃落地时的姿态更容易掌控。

　　在结构验证层面，这款车架的管梁受力经过多工况仿真校核，包括垂向3倍冲击载荷、侧向2倍扭转载荷、纵向4倍制动载荷的组合工况，最大应力值都控制在材料屈服强度的60%以内，预留了足够的安全冗余，即使在极端越野工况下也不会出现车架变形或者断裂的问题。焊接位置全部采用鱼鳞焊工艺，焊后做去应力处理，避免长期振动下焊缝出现开裂。车架表面采用喷塑处理，耐碎石冲击和泥水腐蚀，适应越野场景下的恶劣使用环境。
