宝马S1000RR高性能摩托车整车结构

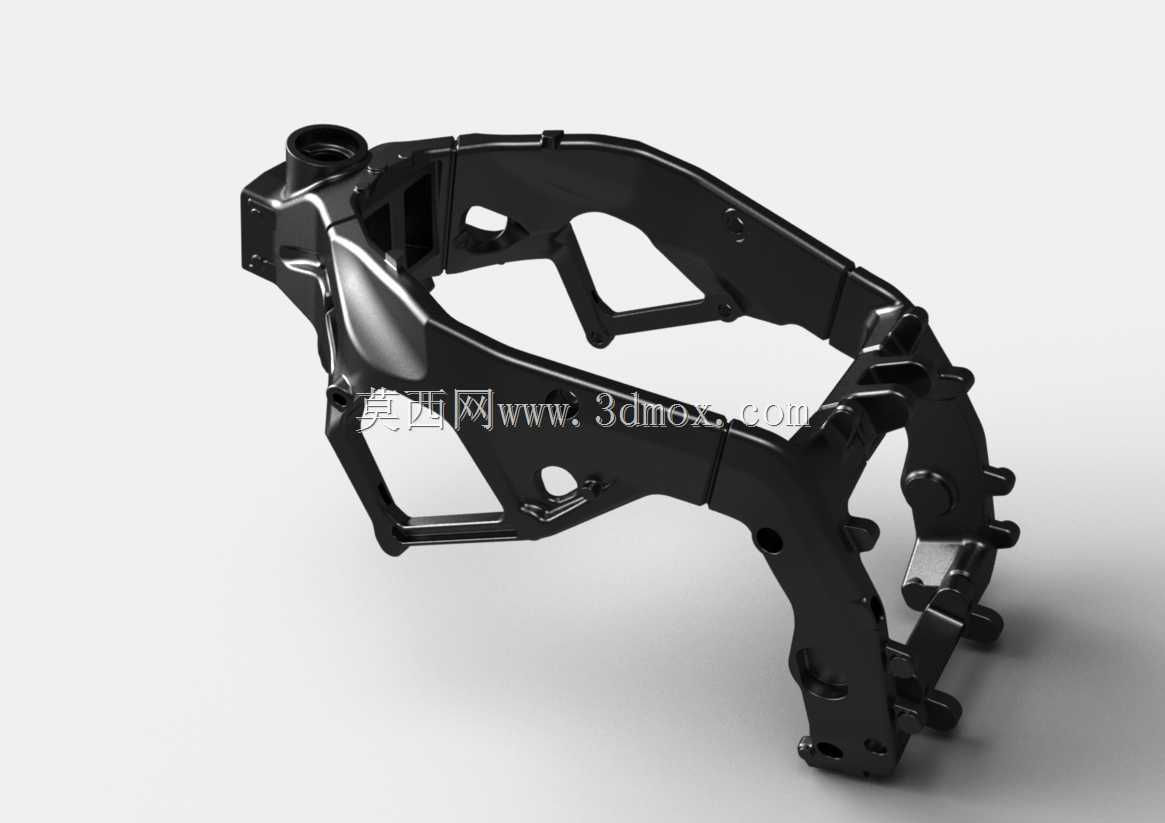

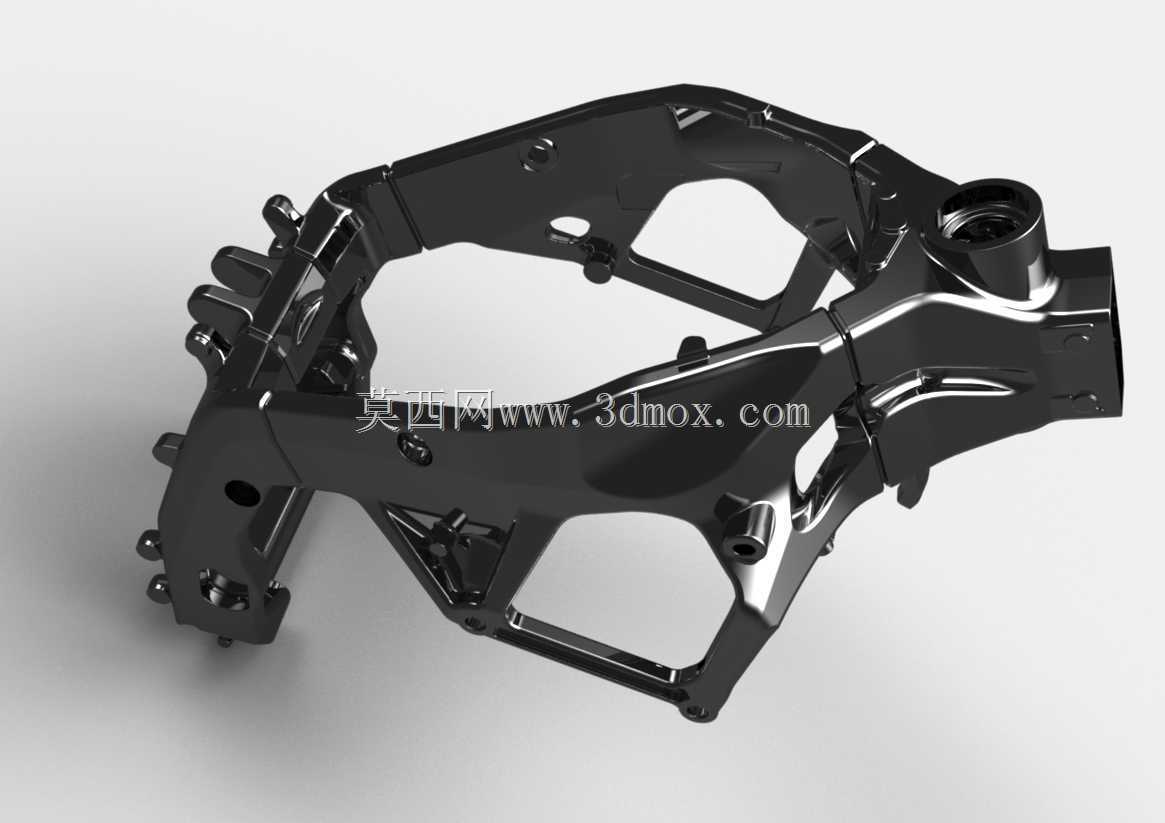

　　这款大排量运动摩托车的三维结构，完整还原了量产公升级跑车的整车布局逻辑，在赛道骑行、公路运动驾驶的场景中，各系统的匹配精度直接决定车辆的操控极限与动力输出效率。从设计思路来看，整车采用极致的重心集中化布局，将发动机、油箱、rider 乘坐位置的相对关系反复调校，把整车质心控制在前后轮载荷50:50的黄金区间，过弯时侧倾响应速度更快，重刹时车头下沉幅度被控制在合理范围，避免前叉过载导致的抓地力流失。车架部分采用铝合金双翼梁结构，主梁的截面形状经过多轮受力仿真优化，在保证侧向刚性足以承受大倾角过弯侧向载荷的同时，刻意保留了纵向的微小形变量，能够过滤路面细碎颠簸，避免震动直接传递到车把影响操控手感，车架与发动机的连接点采用刚性衬套，

　　把发动机作为车架的受力构件一部分，在不额外增加车架重量的前提下大幅提升整体抗扭刚性，整备质量控制在同级别车型的领先水平。动力单元采用直列四缸水冷结构，缸径与行程的配比偏向高转速动力输出，每缸四气门的配气结构配合双顶置凸轮轴，在高转速区间依然能保证充足的进排气效率，曲轴采用90度相位差的点火顺序，排气声浪具备独特的辨识度，同时动力输出曲线更线性，避免大排量车型低转速扭矩突增导致的后轮打滑风险。散热系统的水箱布置在车头正前方，导风罩的造型经过风洞测试优化，高速行驶时迎面气流能够均匀覆盖整个散热芯体，即使在赛道连续全油门行驶的工况下，冷却液温度也能稳定在合理工作区间，不会出现热衰导致的动力下降。行走系统部分，前悬挂采用倒立式前叉，

　　阻尼与预载均可根据赛道条件、骑手体重进行多段调节，后悬挂采用多连杆结构，能够根据后轮跳动行程自动调整阻尼特性，在压缩行程初段过滤小颠簸，末段提供足够支撑力应对重刹与大油门加速的载荷转移。制动系统采用大直径浮动刹车盘搭配径向安装的刹车卡钳，卡钳的安装座直接固定在前叉底端，刚性更高，重刹时卡钳形变量极小，刹车手感更线性，制动力传递更直接，ABS系统的轮速传感器布置在轮毂轴心位置，避免泥水飞溅导致的信号误差。车身覆盖件的造型完全围绕空气动力学设计，车头的定风翼在高速行驶时能够提供足够的下压力，将前轮牢牢压在地面，减少高速翘头的风险，同时覆盖件的接缝处做了导流处理，引导气流绕过骑手腿部，降低高速行驶时的风阻，油箱的造型采用内收设计，

　　骑手夹油箱时腿部能够完全贴合，大倾角过弯时腿部支撑更稳定，不会出现打滑移位的情况。电气系统的线束全部沿车架主梁内侧布置，避免外露线束被高速气流吹动产生震动，同时线束与车架接触的位置全部加装橡胶护套，长期颠簸行驶也不会出现线束磨损短路的问题，电瓶布置在油箱下方的重心位置，进一步优化整车重量分配，后座下方预留了电控单元的安装空间，包括牵引力控制、弯道ABS、快速换挡等模块的安装位置都做了精准定位，维修拆装时不需要大范围拆解覆盖件。从安装边界来看，整车轴距、转向舵角、离地间隙都严格遵循量产车的实际参数，前轮最大转向角度满足低速掉头的操控需求，最小离地间隙足以应对赛道上路肩的高度，不会在压弯时磨到车架底部，排气系统的布置避开了后摇臂的运动行程，后轮上下跳动时不会与排气发生干涉，链条的张紧调节行程预留了足够的余量，长期使用链条拉长后不需要拆解其他部件即可完成张紧调整。
