BimotaDB5摩托车后摇臂结构设计

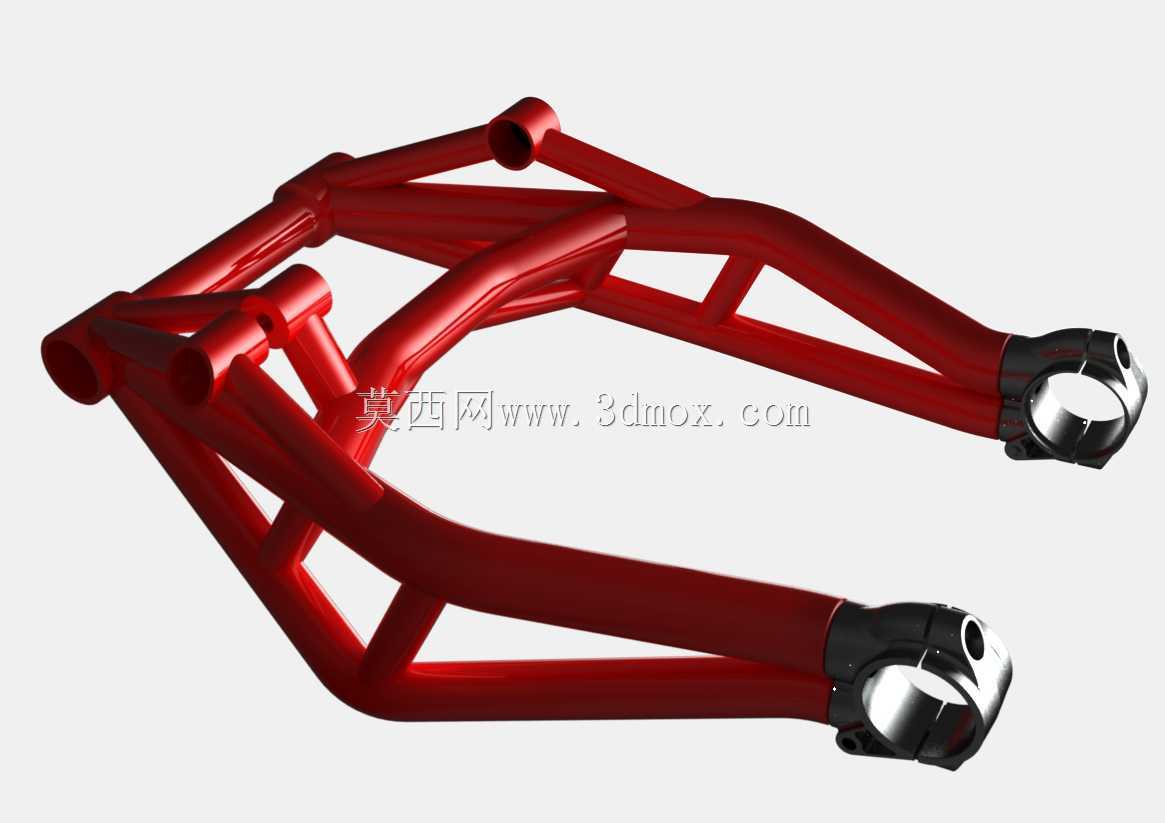

　　该部件作为大排量运动摩托车后轮与主车架之间的核心连接承载构件，日常行驶中需要承担多维度的载荷传递作用，除了承接动力输出端传递到后轮的扭矩之外，还要过滤路面颠簸传递到车架的冲击载荷，在弯道侧倾工况下还要承受侧向的弯折应力，对结构强度与重量控制的平衡度要求极高。这款后摇臂采用了空间桁架式的管梁组合结构，区别于常规量产车型常用的板式铝合金摇臂或者单管式摇臂，多组异型管材通过空间角度的拼接形成稳定的三角承载结构，在管材选型上采用变径的异型截面设计，在应力集中的枢轴连接区域、后轮轴安装区域做了局部的结构加强，通过加厚管壁、增加支撑筋条的方式提升局部承载能力，而在应力水平较低的中段区域则适当缩减管材壁厚，

　　在保证整体结构刚度满足激烈驾驶需求的前提下，尽可能降低构件自身的非簧载质量，这对于提升后轮的路面循迹性、优化悬架系统的响应速度有直接帮助。从安装边界来看，摇臂前端的枢轴孔位需要与车架的后摇臂安装座精准匹配，孔位的同轴度公差需要控制在极小的范围内，避免行驶过程中出现枢轴卡滞、单侧磨损的问题，枢轴区域配套的连接座采用了分体式的抱紧结构，安装时可以通过螺栓锁紧力调整枢轴的配合紧密度，既保证转动灵活性又能消除装配间隙。摇臂后端的后轮轴安装位预留了足够的调节行程，能够满足链条张紧度调整的需求，同时安装位的端面平整度有严格要求，保证后轮安装后与车架纵向中心面的垂直度，避免出现轮胎偏磨、行驶跑偏的问题。在设计过程中，

　　需要反复校核不同工况下的结构形变情况，比如急加速时的扭矩反作用形变、重刹时的纵向弯曲形变、满负荷过弯时的侧向扭转变形，通过调整各段管材的走向、管径、壁厚，将各个工况下的形变量控制在设计允许的范围内，避免形变量过大影响行驶稳定性，同时也要避免过度设计带来的重量冗余。桁架式的结构布局还预留了足够的周边部件安装空间，摇臂的上方可以布置后减震器的下安装点，侧面可以布置后刹车卡钳的安装支架、链条导向器的固定位，不需要额外增加过多的附属安装支架，进一步整合了结构功能，减少了零散零件带来的重量增加与装配误差。管材之间的连接节点采用了满焊的连接工艺，焊接区域做了平滑的过渡处理，避免出现应力集中的尖角、焊瘤，

　　在长期交变载荷作用下能够降低焊缝区域出现疲劳裂纹的风险。表面的涂装层不仅起到外观装饰的作用，更重要的是隔绝管材表面与外界水汽、泥沙的接触，避免长期使用过程中出现锈蚀，影响结构强度。对于摩托车改装与整车设计从业者而言，这类桁架式后摇臂的结构思路有很高的参考价值，区别于传统的铸造、锻造摇臂，管梁桁架结构的加工门槛更低，结构调整的灵活性更高，可以根据不同车型的安装点位、载荷需求灵活调整管材的布局参数，不需要投入高额的模具开发成本，适合小批量定制车型的开发使用。在实际建模过程中，需要精准还原每一段管材的空间弯曲角度、对接位置，尤其是各个安装孔位的相对位置尺寸，必须与实际装配需求完全匹配，否则后续生产出的零件会出现安装错位的问题，无法正常装车使用。同时还要考虑焊接工艺的可实现性，管材之间的对接角度要预留足够的焊接操作空间，避免出现焊缝位置过于狭窄、无法正常施焊的问题，保证生产环节的工艺可行性。
