Bimota Tesi摩托车前摇臂结构设计

　　该结构为摩托车前端承载导向核心构件，对应Bimota Tesi系列车型的轮毂中心转向架构，替代传统伸缩式前叉承担前轮与车架之间的载荷传递、转向导向、行驶缓冲连接功能。在实际骑行场景中，该构件需要同时承受制动时的纵向冲击载荷、过弯时的侧向倾覆力矩、颠簸路面的垂直交变载荷，以及转向过程中前轮绕主销转动的导向约束，其结构刚度直接决定前轮定位参数的稳定性，对骑行操控精度、制动点头抑制、高速行驶循迹性有直接影响。

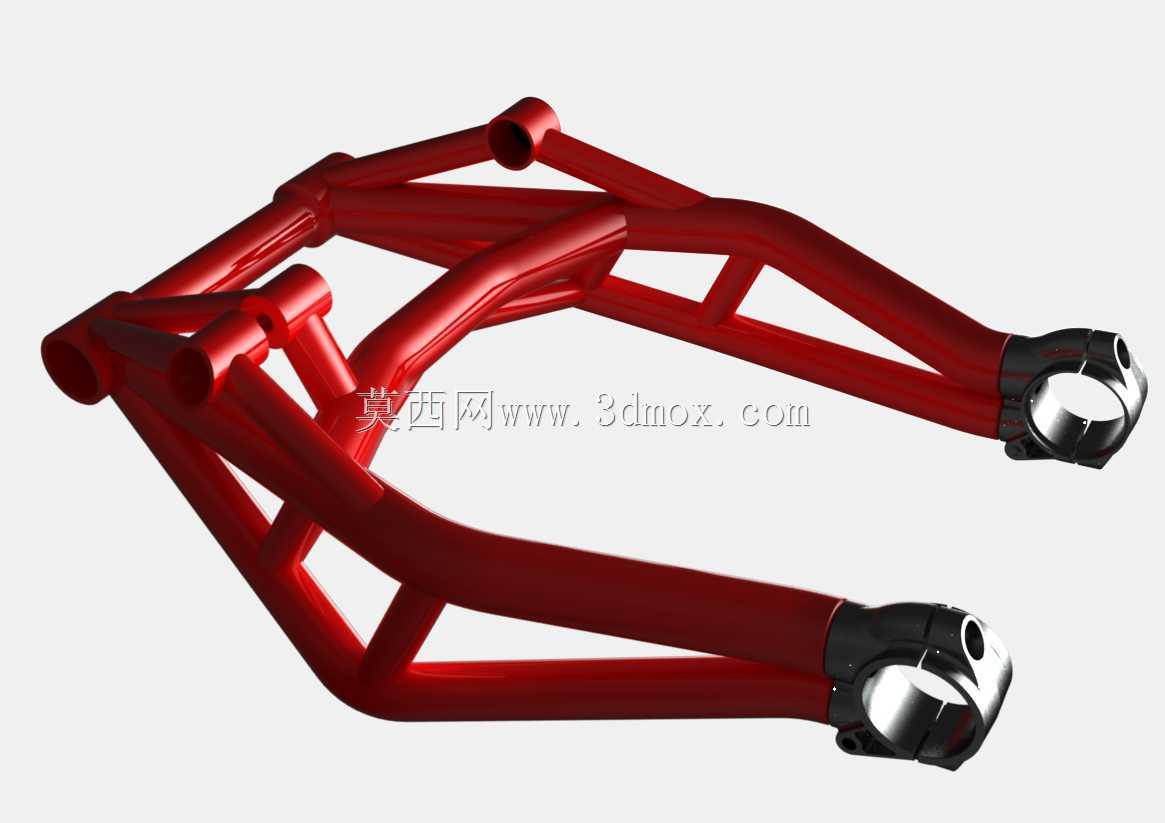

　　从结构布局来看，该摇臂采用双侧桁架式管梁布局，区别于传统单侧摇臂或单筒前叉的受力形式，左右两侧的管梁通过中间横向加强筋形成封闭的受力框架，主承力管采用变截面空间弯管设计，在靠近前轮连接端采用大直径圆管提升弯曲刚度，靠近车架铰接端通过多管交汇的节点设计分散集中应力，避免应力集中导致的疲劳失效。前端的连接座为机加工铝合金构件，集成了前轮轮毂轴承安装位、转向主销铰接孔、制动卡钳安装接口，安装面的形位公差需要控制在0.02mm以内，保证轮毂转动的同轴度，避免高速行驶时前轮出现摆振。

　　设计过程中优先考虑了载荷传递路径的优化，所有管梁的走向均沿主要受力方向布置，纵向制动载荷通过两侧下管直接传递到车架铰接点，侧向载荷通过上下交叉的斜撑管形成三角稳定结构分散到整个框架，避免局部构件承受过大的附加弯矩。管梁之间的连接节点采用相贯线焊接结构，建模时对焊缝区域做了圆弧过渡处理，减少应力集中系数，在满足强度要求的前提下尽可能削减管壁厚度，控制构件整体重量，实现簧下质量的降低，这对于提升悬架响应速度、改善轮胎接地性能有明确的工程价值。

　　安装边界方面，该摇臂后端通过两个同轴铰接点与车架前端的转向基座连接，铰接点处预留了轴承安装位与密封槽，可适配滚针轴承承受径向载荷，同时设置了轴向限位结构控制摇臂的窜动量；前端轮毂连接位的开档尺寸与轮毂轴承间距匹配，转向主销的内倾角、后倾角参数完全匹配车型的转向几何设定，保证转向过程中前轮的前束变化量在设计允许范围内，避免转向沉重或回正力异常。摇臂上预留的安装位可适配对应规格的转向拉杆、制动管路固定卡、传感器安装支架，不需要额外打孔改装即可完成整车装配。

　　在实际工程验证环节，该结构需要通过多工况的有限元校核，包括1.5倍额定载荷下的垂直弯曲工况、紧急制动时的纵向冲击工况、极限侧倾时的侧向载荷工况，确保最大应力低于材料屈服强度的60%，同时一阶固有频率避开路面激励与车轮转动的频率区间，避免行驶过程中发生共振。桁架式的结构设计相比同刚度的实体摇臂重量降低约40%，同时外露的管架结构也满足车型的外观设计需求，实现结构性能与外观造型的统一。该结构的建模过程严格按照实车测绘尺寸搭建，所有管梁的弯曲半径、连接节点的相贯形式、安装孔的位置精度均与实际构件一致，可用于摩托车悬架结构的教学参考、定制改装的结构验证、同类型摇臂的设计对标。
