微拉伸试样用粉末冶金冲模结构

　　这套冲模与配套冲头，核心服务于粉末冶金工艺下的微拉伸试样制备环节，在粉末冶金零部件的力学性能检测、配方验证工序中承担核心成型作业。日常应用场景多集中在粉末冶金企业的实验室打样、小批量试样生产环节，也可适配科研院所材料成型方向的试验台架，用来完成金属粉末压制成型后的微拉伸样件冲制，为后续的拉伸强度测试、延伸率检测提供符合标准尺寸的试样坯件。

　　从功能特性来看，整套结构可承受最高24吨的压装载荷，模体与冲头均采用工具钢材质加工，在高频次的冲压作业下能保持足够的硬度与抗变形能力，避免长期冲制过程中出现模腔胀形、冲头弯折的问题。模腔内壁做了镜面抛光处理，可减少粉末压制成型后脱模的阻力，降低试样表面出现拉伤、缺料的概率；冲头与模腔的配合间隙控制在微米级，既能保证冲头下行过程中无卡滞，也能避免粉料从配合间隙溢出，保证压制成型的试样密度均匀性。

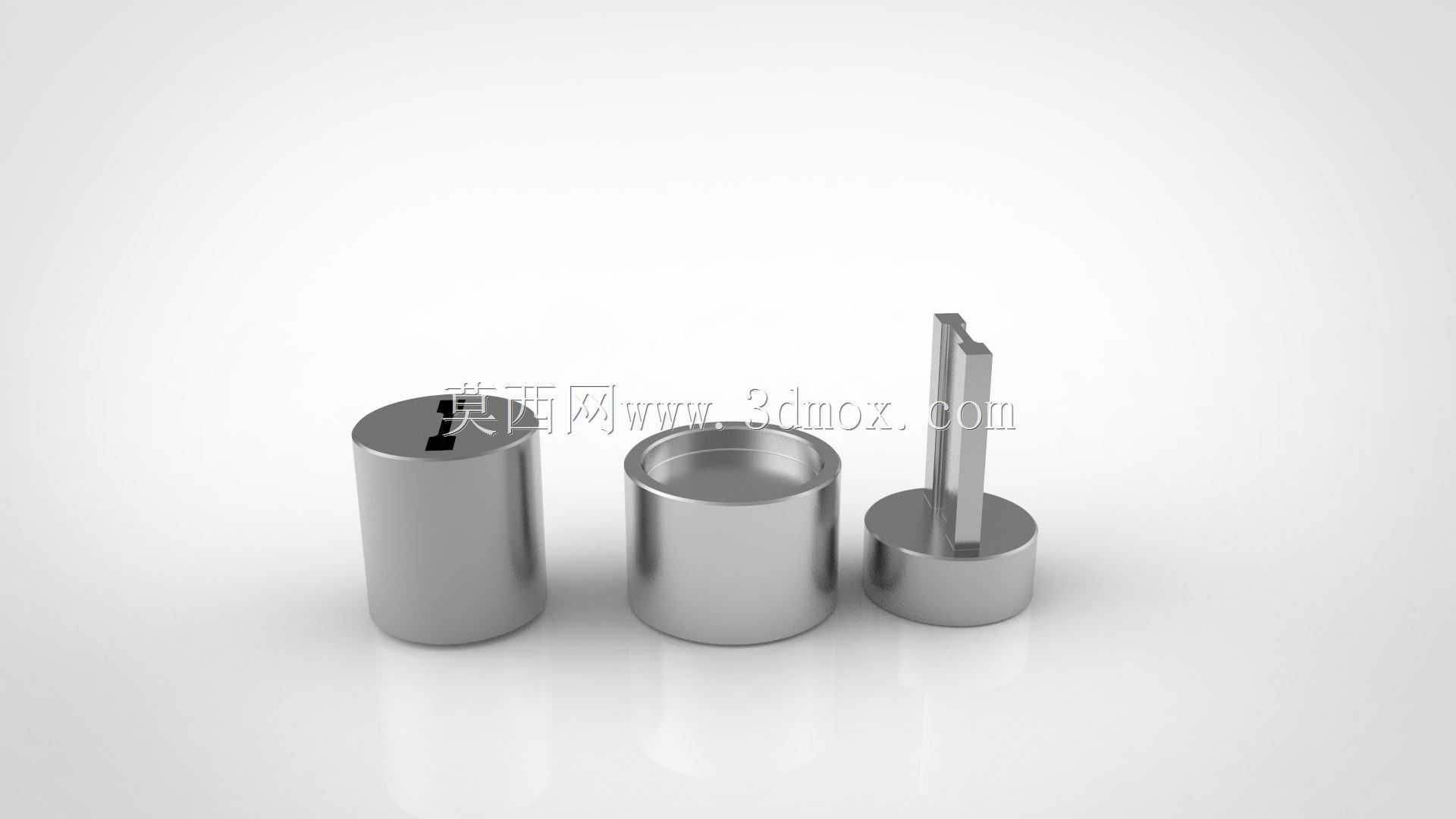

　　设计过程中优先考虑了粉末压制成型的受力特性，模套采用厚壁圆筒结构，通过过盈配合的预应力设计抵消压制过程中粉料对模腔内壁的径向张力，避免模腔在高载荷下出现开裂。配套的阴模、模冲、芯棒三个核心部件拆分设计，既方便压制完成后通过下顶出机构将成型试样平稳顶出，也便于后续根据不同试样尺寸要求快速更换模腔镶件，无需更换整套模架，降低多规格试样制备的工装成本。冲头的工作端面做了小圆弧过渡处理，避免压制过程中应力集中在冲头边缘造成崩边，同时也能保证试样端面的平整度，减少后续试样端面打磨的工作量。

　　从安装边界与外形尺寸来看，整套模体的外径适配常规25吨级粉末压机的模座安装孔位，模体总高度控制在压机的最大闭合高度与最小装模高度区间内，无需额外加装垫板即可直接装夹使用。冲头的装夹柄部采用标准圆柱直柄设计，可直接适配压机的上滑块夹头，装夹时无需制作专用过渡套，找正过程中通过模体外圆与模座孔的配合即可保证同轴度，装夹后冲头与模腔的同轴度误差可控制在0.02mm以内，避免冲制过程中出现啃模、偏载的问题。模腔的成型尺寸严格匹配微拉伸试样的标准坯件尺寸，压制成型后的试样经过少量烧结后处理即可直接用于力学性能测试，无需额外的机加工工序，大幅缩短试样制备的周期。

　　实际使用过程中，粉料装填至模腔后，上冲头匀速下行完成压制成型，保压阶段可通过模腔的刚性结构保证粉料各向受力均匀，避免试样出现密度分层导致测试数据失真。脱模时下冲头顶出成型坯件，整个过程无额外的侧向力作用在试样上，可减少坯件脱模过程中出现开裂、掉角的废品率。整套结构没有多余的复杂部件，日常维护仅需定期清理模腔残留粉料、对冲头配合面做润滑处理即可，长期使用后若模腔出现磨损，仅需更换内镶的模套即可恢复精度，维护成本远低于整体式模具结构。
