L型单轴焊接变位承载定位工装

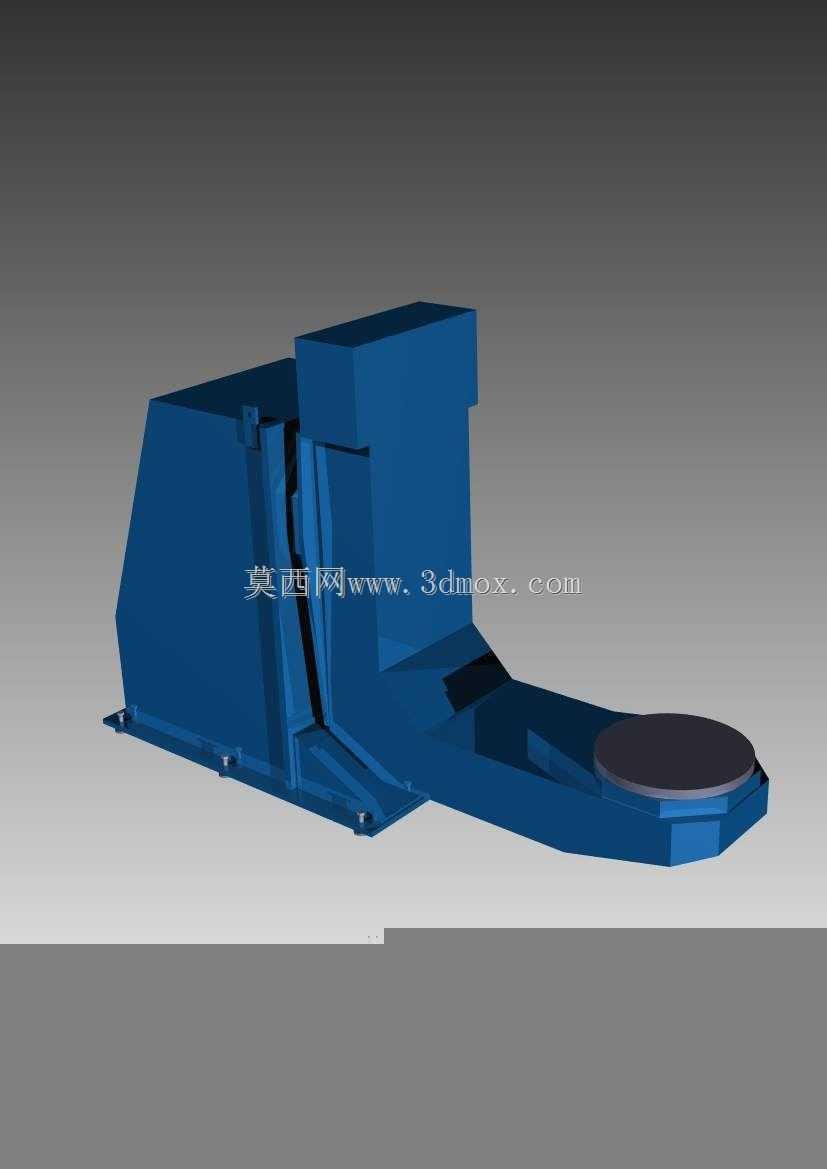

　　在重型结构件焊接加工的车间场景里，这类L型布局的定位承载装置是焊接工位的核心辅助配置，主要解决异形、大尺寸结构件焊接过程中焊缝位置不佳、工人需反复调整作业姿态的痛点，能将待焊工件回转至最佳施焊角度，减少仰焊、立焊等难度高、成型质量差的焊缝占比，从工装层面提升焊接作业的效率与焊缝成型一致性。从结构布局来看，该装置采用侧置驱动箱体搭配水平延伸回转平台的设计，驱动箱体为整体焊接式箱型结构，内部集成回转驱动、传动与锁紧组件，外部做了加强筋布局设计，可承受大吨位工件偏载带来的倾覆力矩，避免长期重载作业出现结构形变；水平伸出的臂架采用变截面设计，靠近驱动端的截面尺寸更大，向回转平台端逐步过渡，在保证整体结构刚性的前提下控制设备自重，

　　降低驱动单元的负载冗余。前端的圆形回转工作台面加工有均匀分布的T型槽，用于配套工装夹具、快速压紧器实现待焊工件的装夹固定，台面边缘做了倒角处理，避免工件吊装过程中磕碰划伤台面基准面，工作台的回转轴线与水平臂架保持平行，可实现360度连续回转，配合车间内的焊接操作机、焊接机器人可完成环形焊缝、长直焊缝的连续施焊，无需中途松夹调整工件位置。安装层面，设备底部带有整体式安装底座，底座上预留了地脚螺栓安装孔，安装时需先对车间地面做硬化处理，预埋对应规格的地脚螺栓，找正设备水平度后再进行灌浆固定，保证设备运行过程中无异常晃动；设备的侧向安装边界需预留至少1.2米的检修通道，方便后期对驱动箱内部组件做维护保养，

　　前端回转平台的作业半径内需规避固定立柱、管线等障碍物，避免工件回转过程中发生碰撞干涉。设计过程中优先考虑了焊接作业的实际工况，驱动箱体外部做了防焊渣飞溅的防护处理，所有外露的传动接缝处都加装了耐高温密封胶条，避免焊接过程中产生的焊渣、烟尘进入传动机构造成磨损；回转驱动采用大减速比的传动结构，回转过程转速平稳无冲击，可在任意角度实现机械锁紧，保证焊接过程中工件位置无偏移，针对不同重量的工件承载需求，可通过调整驱动组件的输出扭矩、臂架的钢板厚度来适配不同的载荷等级，无需大幅改动整体外形布局。这类定位装置常配套用于工程机械结构件、重型车架组件、大型管道法兰的焊接工序，和传统的人工翻面、行车吊装调整工件位置的作业方式相比，

　　能减少行车占用时间，降低工人吊装调整的劳动强度，同时稳定的回转速度与角度定位精度，能保证批量工件焊接时焊缝位置的一致性，减少后续焊后打磨、校形的工作量。在做三维建模过程中，需重点校核臂架与驱动箱体连接位置的应力分布，针对偏载工况下的应力集中点做加厚或者圆角过渡处理，同时要核对回转工作台的端面跳动、径向跳动公差，保证装夹基准的精度，还要考虑设备的走线布局，驱动单元的动力线、信号线需从设备内部走线，避免外露被焊渣烫损。
