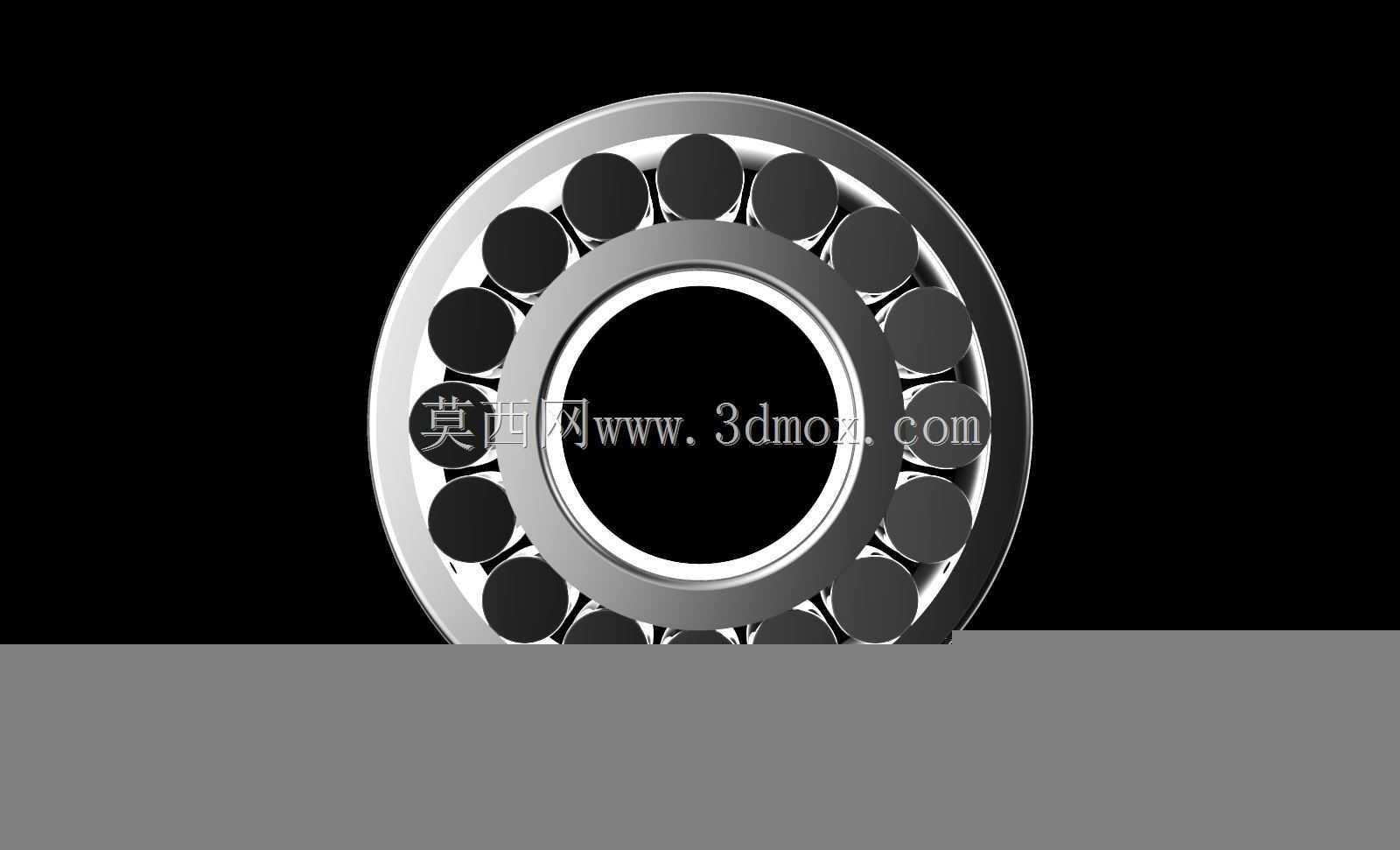

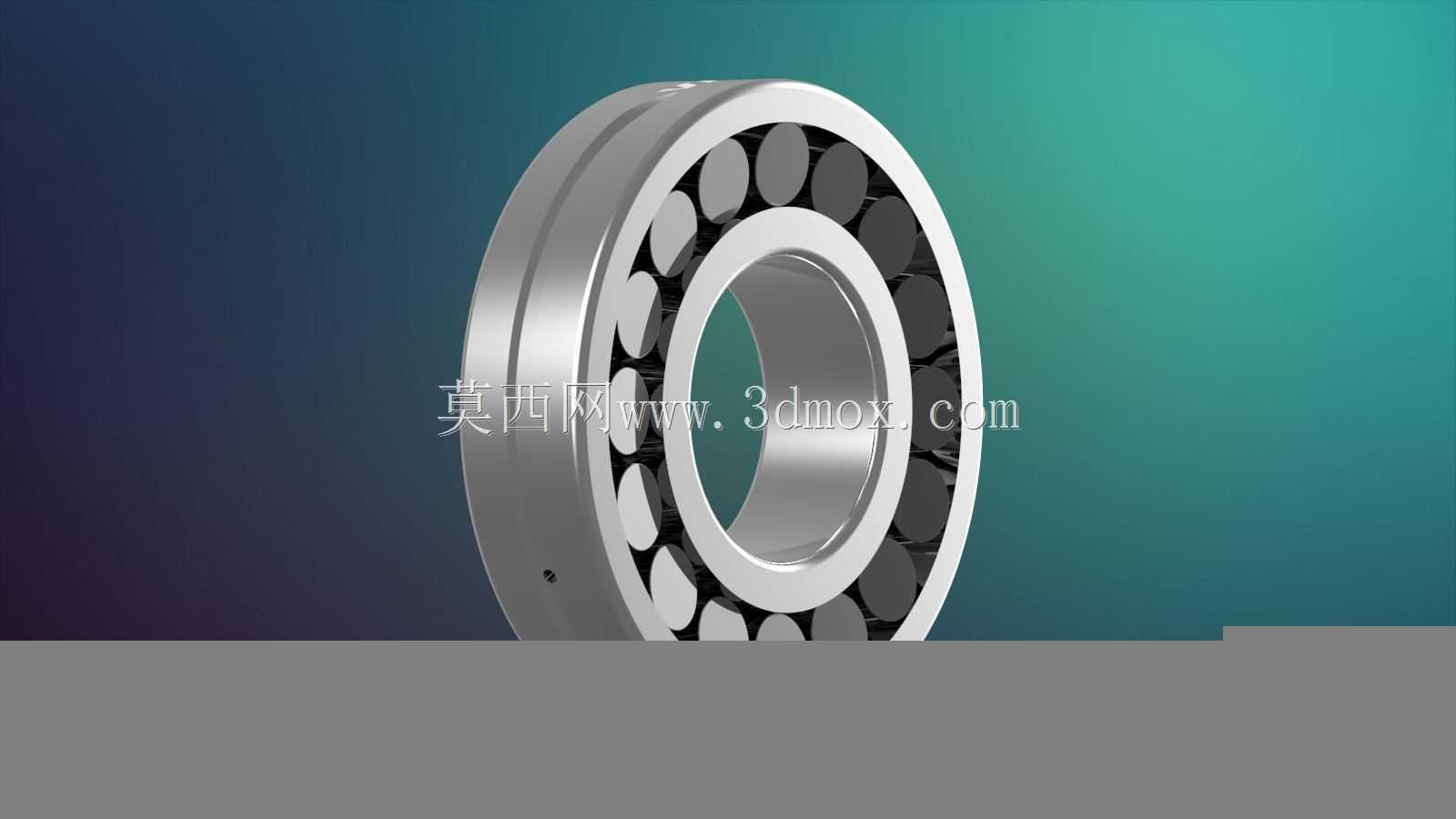

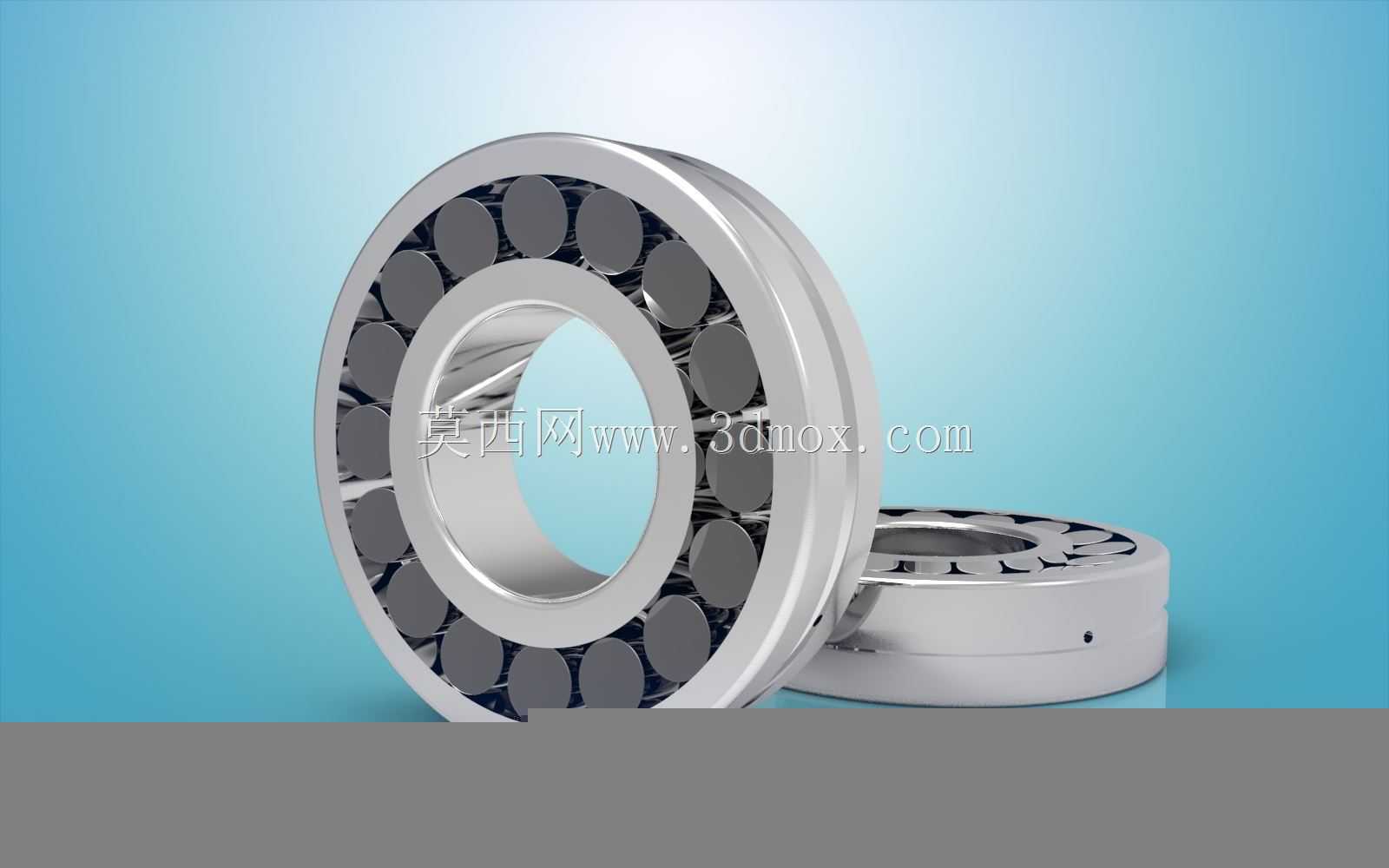

高精度调心滚柱轴承三维结构模型

　　在重载传动、冶金轧机、矿山破碎设备这类存在轴系挠曲变形的工况里，调心滚柱轴承的选型与结构合理性，直接决定整套回转机构的运行寿命与维护周期。做这个三维结构的时候，最先要敲定的是滚动体与滚道的接触角匹配逻辑——不同于深沟球轴承的点接触形式，滚柱采用对数修形的母线设计，能避免滚子端部出现应力集中，哪怕轴系出现0.5度到2度的偏斜角，滚动体也能和内外圈滚道保持全长度线接触，不会出现边缘卡滞、局部点蚀的问题。

　　从结构分层来看，模型完整还原了冲压保持架的兜孔间隙、内外圈的挡边高度、滚动体的排布节圆这些核心装配关系。保持架采用分体式冲压钢保持架结构，兜孔的间隙控制在滚动体直径的千分之三到千分之五区间，既可以给滚动体留出足够的润滑脂储留空间，又能避免高速回转时滚动体在兜孔内出现窜动撞击。内圈的双滚道设计和外圈的球面滚道是实现调心功能的核心，建模时特意把滚道的曲率中心和轴承中心做了重合约束，保证内圈组件相对外圈偏转时，所有滚动体的接触轨迹始终落在滚道有效工作面内，不会出现滚道边缘压溃的情况。

　　做安装边界校核的时候，要重点关注几个配合尺寸：内圈与轴的配合采用基孔制过盈配合，过盈量根据载荷等级控制在轴径的千分之一到千分之一点五，避免回转时内圈和轴出现相对蠕变；外圈与轴承座孔的配合采用间隙配合，给轴系挠曲时外圈的微量偏转留出调整空间，不能把外圈压得过死，否则会直接抵消调心结构的设计作用。轴承的轴向定位尺寸也要留足，内圈的轴肩高度不能超过内圈挡边的倒角尺寸，否则安装时会顶到保持架，造成回转卡滞；外圈的座孔挡肩要留出足够的拆卸缺口，方便后期维护时用拉马拆卸轴承，不会损伤滚道工作面。

　　从实际应用场景出发，这类轴承主要承受径向重载，同时可以承受一定比例的双向轴向载荷，不能用来承受纯轴向载荷——因为纯轴向载荷作用下，只有单列滚动体受力，会造成滚动体单侧过载，大幅缩短使用寿命。建模时特意还原了滚动体与滚道的接触印痕区域，方便选型时直观判断载荷分布情况：正常安装对中良好的状态下，接触印痕应该均匀分布在滚道中部，长度覆盖滚动体有效母线的百分之八十以上；如果印痕偏向滚道端部，就说明轴系对中偏差超过允许范围，或者安装时配合过盈量过大造成内圈变形，需要及时调整安装参数。

　　润滑结构的细节也在模型里做了体现，保持架和滚动体之间的预留空间、内外圈挡边的油槽结构，都是为了保证润滑脂能在回转过程中均匀分布到所有接触面上，避免干摩擦。对于低速重载工况，要选用极压锂基脂，填充量控制在轴承内部空腔的三分之一到二分之一，不能填得太满，否则会造成回转阻力过大、温升过快的问题；高速工况下则要适当减少填充量，避免搅拌发热。密封结构的选型也要匹配工况，如果是粉尘较大的矿山、水泥设备场景，要在轴承两侧加装接触式橡胶密封圈，防止杂质进入滚道造成磨粒磨损；如果是清洁度较高的机床主轴场景，可以采用间隙式密封，降低回转阻力。

　　做结构校验的时候，还要注意滚动体的数量与直径匹配，在相同的轴承外径尺寸下，滚柱直径越大、数量越多，额定动载荷就越高，但对应的回转极限转速会越低，这部分的参数平衡要根据实际工况的载荷转速曲线来调整，不能盲目追求高载荷而忽略转速限制。另外，内圈和外圈的材料采用高碳铬轴承钢，淬火后硬度控制在HRC61到65之间，滚动体的硬度要比套圈高1到2HRC，保证接触疲劳寿命，这些材料对应的结构细节，比如滚道表面的磨削纹理方向、倒角的圆弧过渡，都在模型里做了写实还原，方便后续做有限元分析的时候直接导入模型，不用再做几何清理。
