满装圆柱滚子径向重载轴承结构设计

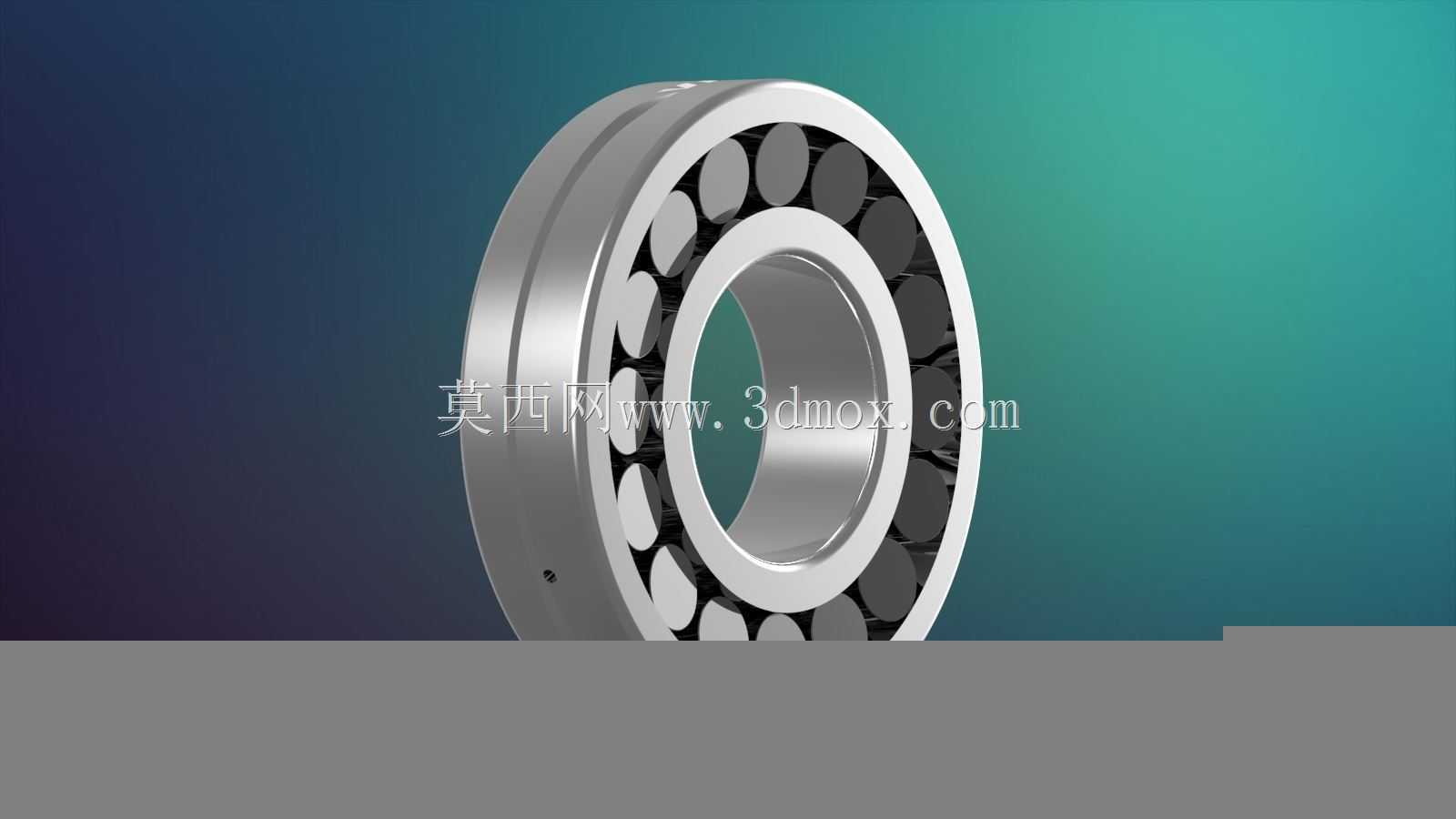

　　在冶金轧机辊道、重型工程机械行走机构、大型减速机低速输出端这类长期承受大径向载荷、冲击载荷的工况场景中，常规带保持架的滚动轴承往往因为滚动体数量受限，额定动载荷无法满足长期服役需求，容易出现滚动体点蚀、保持架断裂的失效问题，满装圆柱滚子轴承的设计就是针对这类场景给出的支撑解决方案。这款轴承的设计核心思路是取消传统轴承的冲压或实体保持架结构，在轴承套圈的滚道空间内排布最大数量的圆柱滚子，通过增加滚动接触的承载点数量，直接提升轴承整体的径向额定载荷，相比同尺寸带保持架的圆柱滚子轴承，其径向承载能力可以提升40%以上，尤其适合低速重载、存在交变冲击的旋转支撑工位。从结构细节来看，这款轴承的内外圈均采用整体式淬硬钢结构，

　　滚道表面经过精磨处理，粗糙度控制在Ra0.4以下，保证滚子滚动过程中的接触精度，降低滚动摩擦带来的温升与磨损；圆柱滚子采用凸度修形设计，滚子母线带有微小的对数凸度，能够避免滚子端部出现应力集中，即使在轴系存在轻微挠曲、安装对中存在小偏差的情况下，也能保证滚子与滚道的接触应力均匀分布，减少边缘接触带来的早期失效风险。轴承两侧带有集成式密封结构，密封唇口采用耐油丁腈橡胶材质，与内圈的密封挡边形成轻接触式密封，既可以阻挡外部环境中的粉尘、金属碎屑、水汽进入轴承滚道内部，也能防止轴承内部填充的极压锂基润滑脂泄漏，在多数工况下可以实现长期免维护运行，减少设备停机维护的频次。在安装边界尺寸上，这款轴承的内圈内径、外圈外径、

　　装配总宽度均符合通用滚动轴承的安装尺寸系列标准，可以直接替换同尺寸系列的常规圆柱滚子轴承，不需要对安装位的轴颈、轴承座孔进行额外加工，降低设备改造的适配成本；内圈与轴颈采用过盈配合，过盈量根据载荷大小选取在轴径的0.5‰到1‰区间，保证重载下内圈不会与轴发生相对蠕变磨损，外圈与轴承座孔采用过渡或小间隙配合，方便安装拆卸，同时适应壳体受热后的微量膨胀。在实际选型应用中，这类满装滚子轴承因为没有保持架的分隔约束，滚动体之间在运转过程中存在直接接触滑动，因此不适合高转速工况，其允许的极限转速通常只有同尺寸带保持架轴承的30%到50%，在设计选型时需要重点核算轴系的工作转速，避免高速下滚动体之间的滑动摩擦造成急剧温升，导致润滑脂失效、

　　轴承抱死。针对部分需要承受少量轴向载荷的工况，这款轴承的内外圈挡边高度经过优化设计，挡边与滚子端面的接触区域经过磨削处理，可以承受一定的单向轴向载荷，能够对轴系起到轴向限位的作用，不需要额外配置独立的轴向定位轴承，简化轴系的整体结构。在三维建模过程中，需要重点保证滚子与滚道的接触间隙符合设计公差，所有滚子的直径一致性公差控制在0.002mm以内，滚道的圆度、圆柱度公差不低于4级精度，同时要预留出润滑脂的存储空间，在轴承的内外圈之间保留合适的内部游隙，游隙大小根据工作温度、配合过盈量进行匹配，避免工作状态下因为热胀导致游隙消失，出现轴承卡滞的问题。这类轴承在重型输送线的托辊支撑、矿山破碎机的转子支撑、大型液压设备的铰接旋转位等场景都有广泛应用，其结构设计的核心就是在有限的安装尺寸内最大化径向承载能力，通过结构优化抵消重载、冲击带来的失效风险，保证设备在恶劣工况下的长期稳定运行。
