摩托车管式焊接车架结构设计

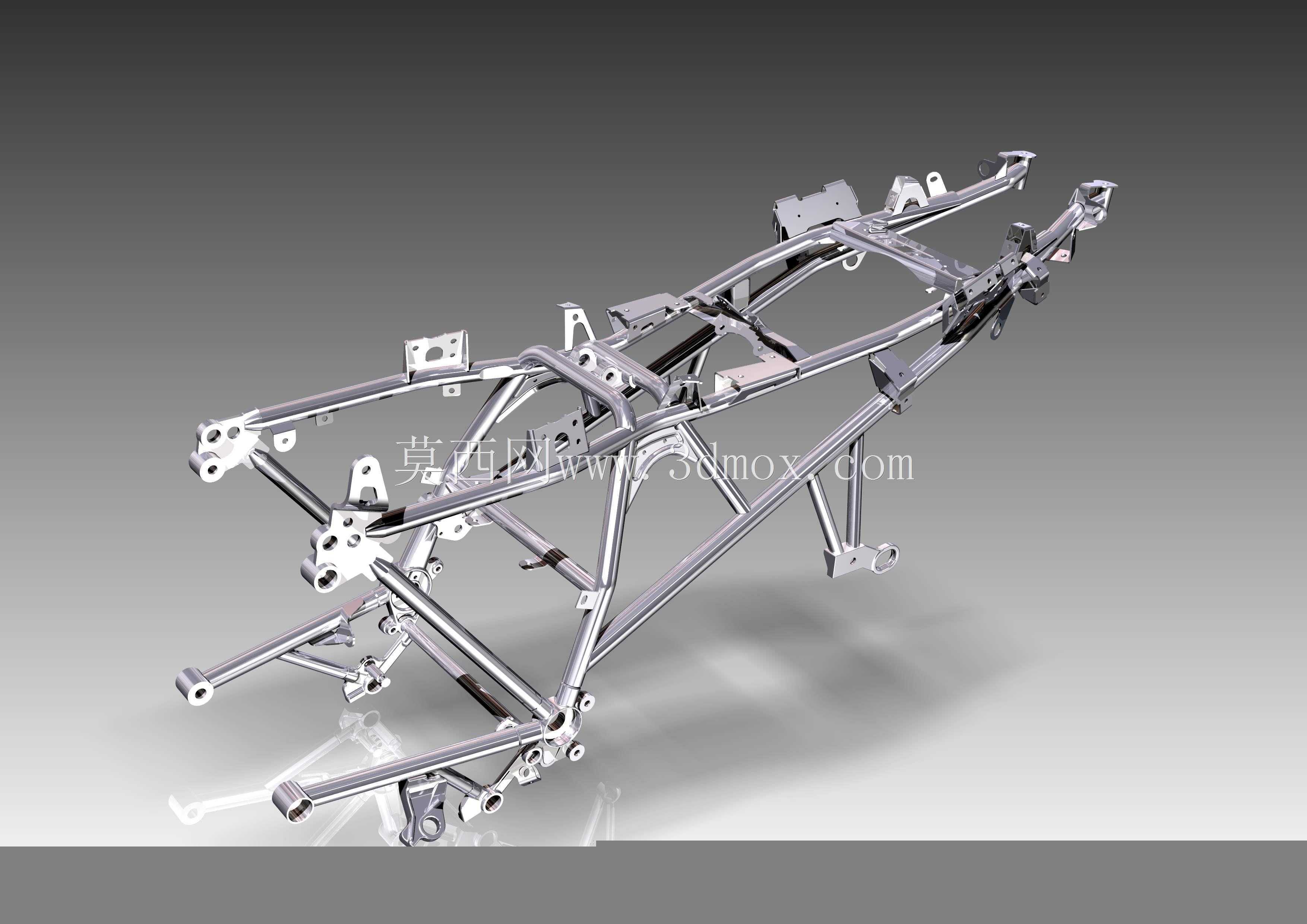

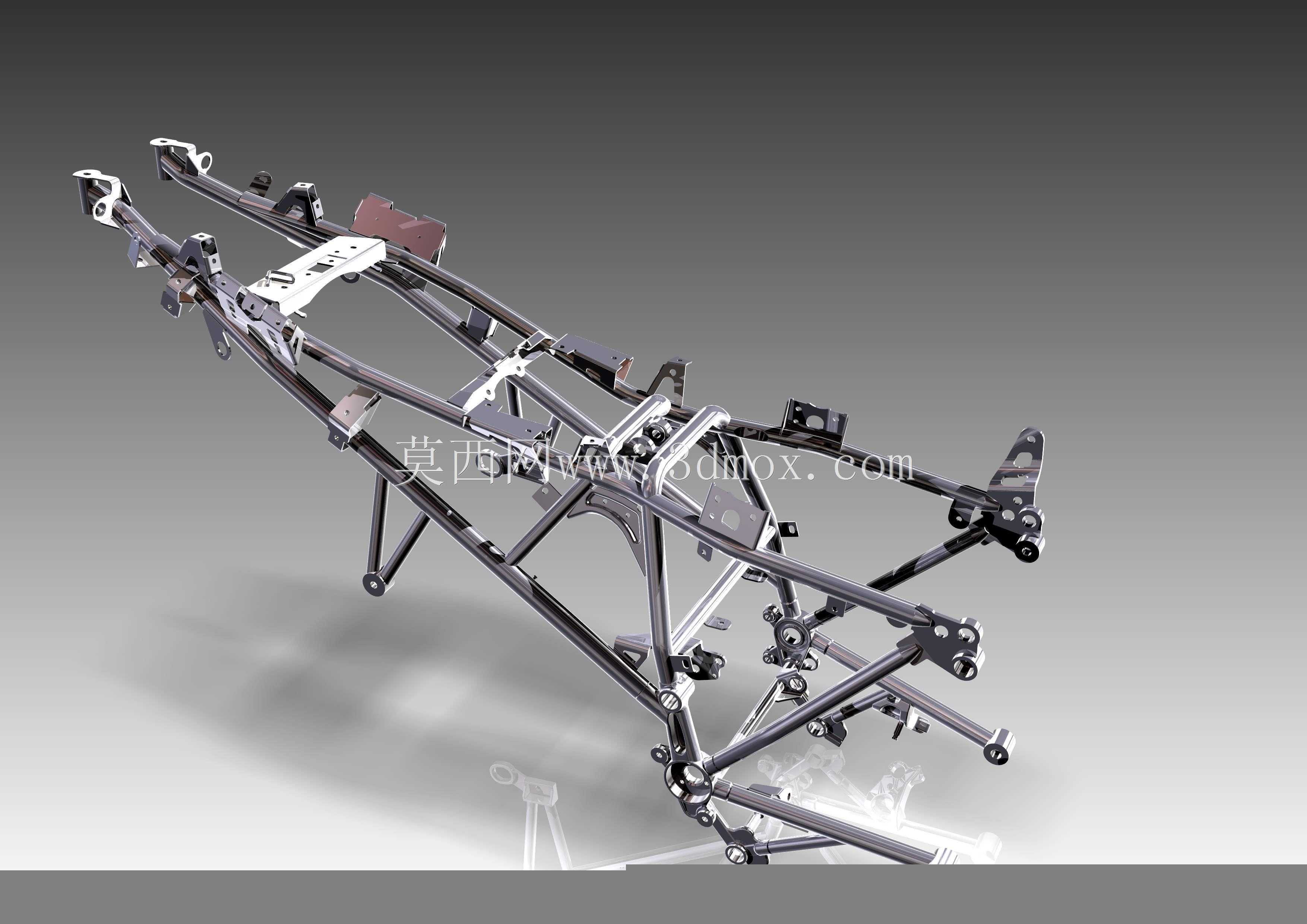

　　该结构为两轮摩托车核心承载管式车架，是整车所有功能部件的安装基体，日常工况下需要承接动力总成、驾乘人员、燃油供给、行走悬挂、电气附件的全部静动载荷，同时要在过弯、颠簸、紧急制动等复杂工况下保持足够的结构刚度，避免出现形变过量导致的行驶轨迹偏移、部件安装位错位问题。从结构布局来看，该车架采用多规格圆管拼焊的空间桁架结构，不同管径的管材根据受力路径排布：车头立管位置采用加厚管材焊接加强筋，承接转向柱传递的路面冲击与转向力矩，立管的安装角度经过匹配设定，保证整车转向拖距符合骑行操控要求，避免出现转向过沉或高速摆头的问题。车架中段为动力总成安装区，预留了发动机悬挂的多组铰接点位，点位的同轴度公差在设计阶段做了严格约束，

　　保证发动机安装后不会出现额外的装配应力，同时中段的下置管采用双梁并行结构，在车辆发生正面碰撞时可以通过管材的可控溃缩吸收冲击能量，降低驾乘人员的受伤害风险。车架后段为分体式尾架结构，通过螺栓铰接与主车架连接，预留了后摇臂安装轴孔、后减震器上安装座、座椅支撑位、后挡泥板与尾灯安装点位，后段的管材排布兼顾了载人载物的承载需求与尾部造型的轻量化要求，在保证足够强度的前提下尽可能减少冗余管材用量，控制整车整备质量。从安装边界来看，该车架的整体宽度控制在两轮车通行的合理区间，两侧预留的安装间隙可以覆盖常规排量摩托车的发动机宽度、侧盖安装空间，不会出现部件干涉问题；车架的纵向安装点位间距适配常规后摇臂长度与前叉倾角，

　　匹配对应轮径的行走系统后可以获得合理的轴距参数，兼顾低速灵活性与高速行驶稳定性。设计过程中针对管材的焊接节点做了应力优化，所有管材衔接位置都采用相贯线切割后满焊处理，关键受力节点额外增加了三角形加强片，避免长期交变载荷下出现焊缝开裂的问题，同时车架上的所有安装孔位都采用了统一的基准体系，减少装配时的累计公差，保证各部件安装位置的精度。在实际应用场景中，这类管式车架广泛应用于中小排量跨骑摩托车、定制改装摩托车领域，相比板式冲压车架拥有更高的设计灵活性，可以根据不同的动力配置、造型需求调整管材排布，同时管式结构的维修便利性更好，出现局部形变后可以通过校正、补焊的方式修复，不需要整体更换车架。设计阶段还考虑了整车的线束、油路走向，

　　在管材上预留了对应的卡扣安装位，避免线束与运动部件、高温部件发生干涉，同时车架的主油管路可以从管材内部穿行，既提升了外观整洁度，也能对油路形成额外防护，减少路面飞石、磕碰造成的管路损坏。车架的表面处理适配常规的摩托车涂装工艺，焊接完成后经过抛丸处理去除焊渣与氧化层，可以直接进行喷粉或喷漆作业，管材的封闭端口都设计了封堵结构，避免长期使用过程中管材内部进水出现锈蚀，延长车架的整体使用寿命。
