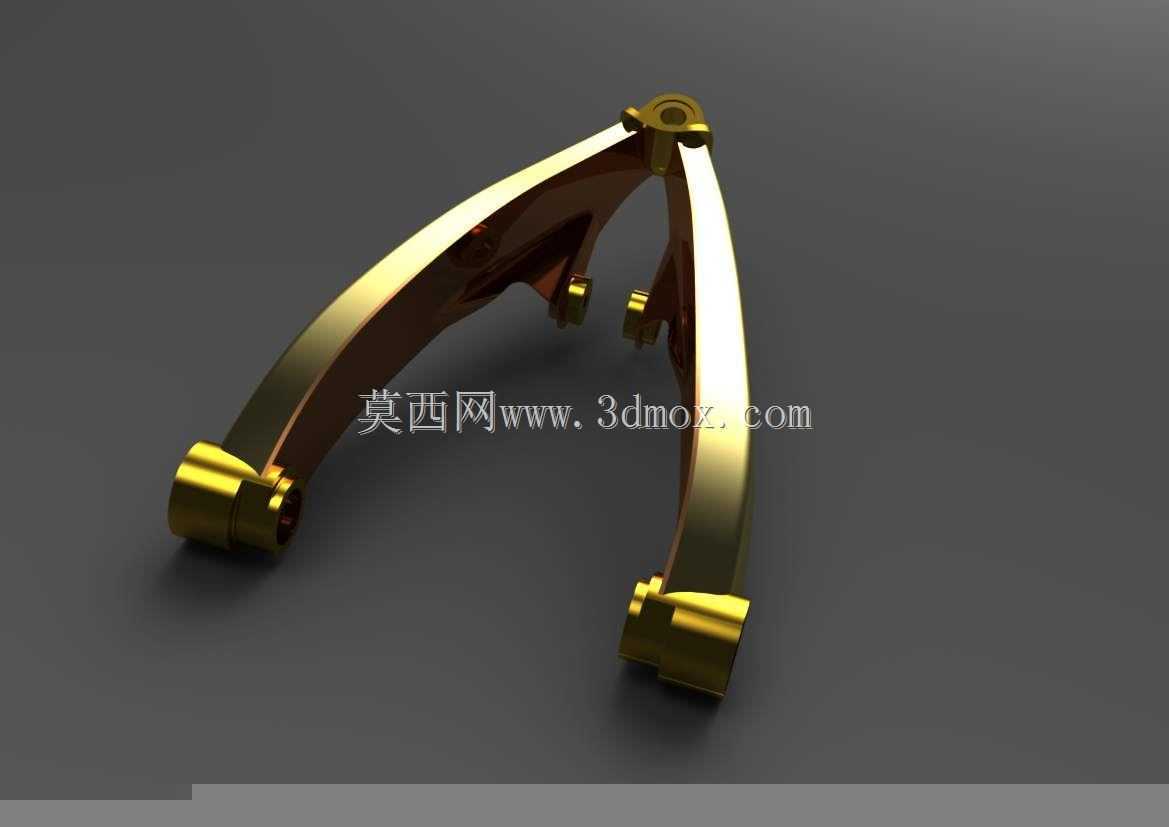

车辆悬架用金属前摇杆结构设计

　　在乘用车辆、非道路作业机械的底盘悬架系统中，前摇杆是承担横向稳定、载荷传递、动作联动的核心受力构件，这类部件的设计合理性直接决定了行驶过程中侧倾抑制效果、转向动作的跟随精度，以及底盘系统的长期疲劳耐久表现。不同于常规的直连杆类传力构件，前摇杆的空间弯折构型需要匹配悬架跳动行程中的动态运动轨迹，避免在车轮上下跳动、转向动作联动的过程中出现运动干涉，同时要兼顾不同载荷工况下的应力分布均匀性，防止局部应力集中导致的早期断裂失效。从实际装车应用场景来看，这类前摇杆多布置于前桥附近的悬架横向稳定机构与转向节的连接位置，一端通过衬套与稳定杆端座铰接，另一端通过球销结构与转向节摇臂连接，在车辆过弯产生侧倾时，

　　通过自身的刚性传力特性将两侧悬架的形变量进行耦合，抑制车身的过度侧倾，同时在转向动作执行过程中，配合转向拉杆完成车轮转角的精准传递，减少转向虚位。在设计思路层面，这类构件首先要明确安装边界的硬点坐标，也就是两端铰接点的静态安装位置、悬架全行程下铰接点的运动包络范围，在此基础上确定杆身的空间弯折角度，既要保证杆身与周边的副车架、制动管路、减震器弹簧等部件预留足够的安全间隙，避免极限工况下的磕碰摩擦，还要尽可能优化传力路径，让杆身承受的拉压载荷、弯曲载荷尽可能沿着杆身的轴向分布，减少附加弯矩带来的额外应力。杆身的截面选型上，多采用变截面的冲压焊接结构或者实心锻造结构，根据载荷等级的不同调整不同区段的截面厚度，

　　在铰接点附近的受力集中区域做局部加厚或者加强筋过渡，杆身中段则在满足刚度要求的前提下适当做轻量化处理，平衡构件强度与整车簧下质量的控制需求。外形尺寸的确定需要严格匹配整车平台的悬架参数，两端铰接孔的中心距公差需要控制在极小的范围内，避免安装后出现装配应力，铰接点的孔径尺寸要匹配配套的衬套、球销的安装尺寸，保证压装后的过盈量符合装配工艺要求，杆身的弯折弧度要避开周边部件的运动包络，在车轮上跳至极限位置、转向打至最大角度的组合工况下，杆身与周边部件的最小间隙不能低于设计安全阈值，防止行驶过程中出现碰撞异响甚至部件损坏。从功能特性来看，这类前摇杆需要具备足够的轴向刚度，保证传力过程中不会出现过大的弹性形变，否则会导致侧倾抑制效果下降、

　　转向响应滞后，同时杆身的表面需要做防腐耐磨处理，因为底盘部件长期暴露在泥水、砂石飞溅的环境中，表面处理层的耐久度直接决定了构件的使用寿命，铰接位置的配合面需要达到对应的加工精度，保证衬套压装后不会出现松旷。在实际建模过程中，需要先基于整车硬点参数搭建骨架模型，确定各段杆身的空间走向，再逐步细化截面形状、过渡圆角、安装座的局部结构，完成实体建模后还要结合多体动力学仿真输出的各工况载荷数据，做有限元强度校核，验证在最大冲击载荷、持续交变载荷下的应力水平是否满足材料的许用应力要求，同时还要做运动学仿真，验证全行程下的干涉情况，确保设计的构件能够完全适配实车的装配与使用需求。不同于普通的标准件，这类摇杆类构件属于定制化的底盘传力部件，不同车型的悬架结构、安装硬点、载荷等级都存在差异，因此建模过程中不能直接套用通用模型的结构参数，必须结合具体的应用场景调整杆身的构型、尺寸与材料选型，比如重载作业车辆的前摇杆需要采用更高强度的合金材料，截面尺寸也会相应加大，而乘用车辆的摇杆则会更多兼顾轻量化需求，在满足强度要求的前提下尽可能降低构件重量。
