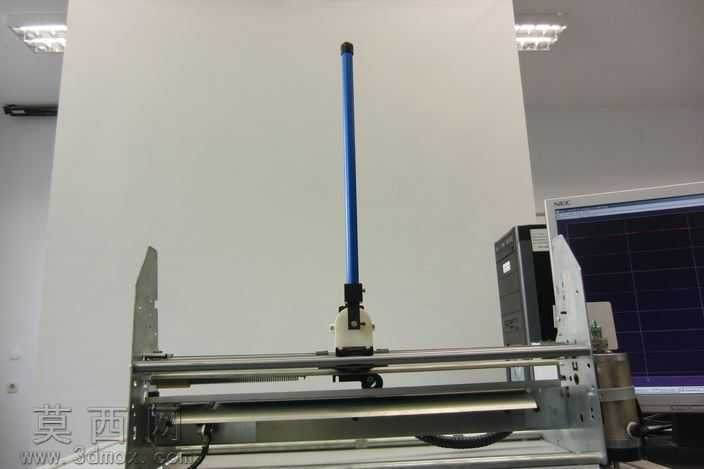

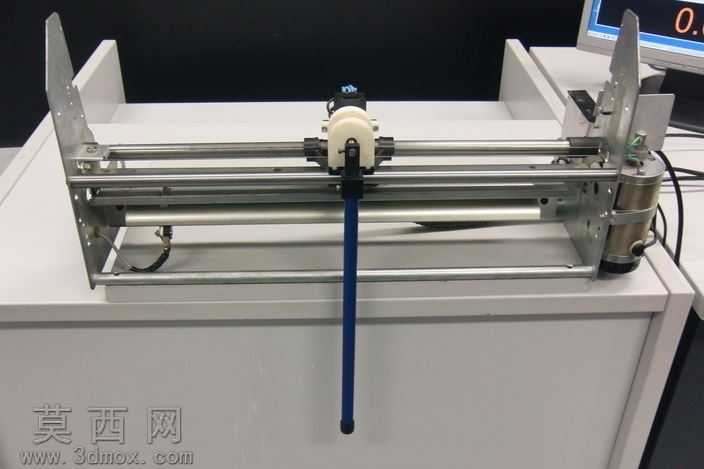

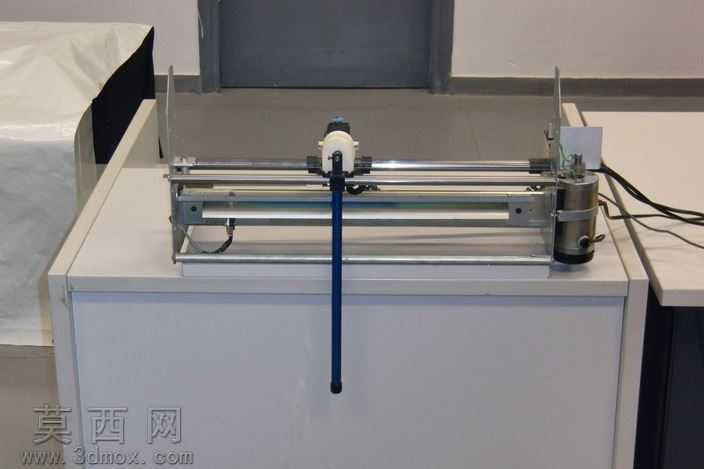

直线滑台倒立摆教学实验装置结构设计

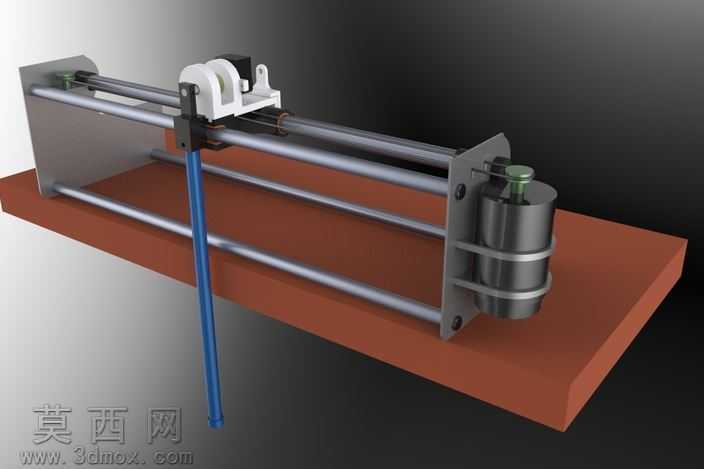

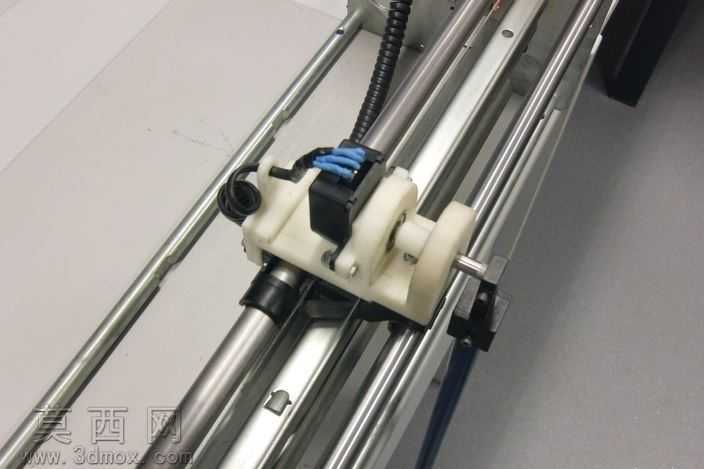

本作品为直线式倒立摆实验装置的三维结构设计，整体采用卧式直线滑台作为摆杆的运动承载基座，建模过程中严格遵循机械装配的公差配合逻辑，对每一处连接结构都做了贴合实际加工工艺的细节还原。建模阶段先完成底部支撑框架的搭建，采用标准铝型材拼接作为整体承载基底，框架上平行布置两根高精度直线导轨，导轨滑块与同步带传动副的移动座做刚性连接，保证滑台运动过程中的直线度与平稳性，避免横向窜动影响摆杆的平衡控制精度。摆杆部分采用分段式结构设计，底部铰接座通过高精度深沟球轴承与滑台移动座连接，铰接位置预留了编码器安装位，可实时采集摆杆的倾斜角度数据，摆杆主体采用轻质高强度碳纤维管材制作，顶端设置配重调节块，可通过调整配重位置改变摆杆的转动惯量，适配不同难度的控制算法验证场景。材质渲染阶段，对铝型材框架做了阳极氧化银灰质感处理，还原工业铝型材的哑光磨砂表面纹理；直线导轨与轴承部件做了镀铬金属亮面处理，突出精密传动部件的金属质感；同步带采用黑色聚氨酯材质渲染，还原带体的细微防滑齿纹；摆杆部分做了蓝色哑光漆面效果，铰接座的工程塑料部件做了米白色哑光质感处理，不同材质的视觉区分清晰，可直观分辨各部件的功能属性。结构设计上充分考虑了实验装置的调试便利性，滑台两端设置了可调节位置的机械限位块，避免移动座超程脱轨；底部框架预留了控制板、驱动电机的安装空间，驱动电机采用伺服电机搭配同步轮的传动方案，传动比经过精确计算，保证滑台的响应速度满足倒立摆的实时平衡调节需求。整体装配结构无干涉，所有紧固件都做了沉头孔位设计，保证装置外观整洁无突出部件，既可以作为控制理论课程的实验教学载体，也可用于验证各类非线性控制算法的实际效果，结构设计兼顾了加工可行性、装配便捷性与实验功能的拓展性。
