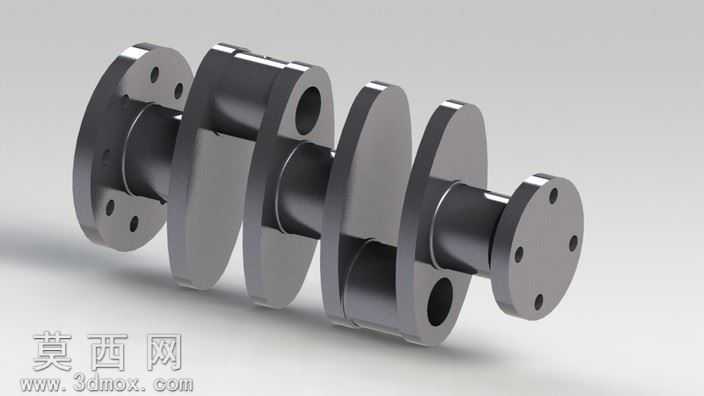

Virabrequim三缸内燃机曲轴结构三维设计

本作品为内燃机核心动力传递部件曲轴的三维建模设计，建模过程严格遵循内燃机曲轴的实际工程设计规范，首先通过草图绘制确定各主轴颈、连杆轴颈的中心距与回转半径，精准匹配三缸机型的点火间隔角对应的曲柄销相位布置，保证动力输出的动平衡性能。建模阶段采用参数化特征构建方式，依次完成主轴颈、曲柄臂、连杆轴颈、两端连接法兰的实体生成，对曲柄臂上的平衡减重孔进行精准的位置与尺寸约束，还原实际产品中用于减重与平衡调校的结构设计，同时对各轴颈表面的过渡圆角进行精细化处理，还原工程设计中用于降低应力集中的圆角结构，避免应力突变导致的部件失效风险。材质渲染阶段采用合金钢金属材质，调整材质的粗糙度、金属度与环境反射参数，还原锻钢曲轴经过精加工后的金属质感，对轴颈配合面做轻微的高光处理区分加工面与非加工面的视觉差异，通过工作室环境光布光，突出曲轴各段轴颈的同轴度特征与曲柄臂的曲面轮廓，清晰展示各部分的结构衔接关系。设计过程中充分考虑曲轴的实际工作工况，在结构上保证各连杆轴颈的回转中心与主轴颈中心的平行度，两端法兰的连接螺栓孔采用圆周阵列方式均匀布置，匹配动力输入端与输出端的连接安装需求，整体模型结构完整，特征清晰，可用于内燃机结构教学、动力系统装配模拟以及相关零部件的设计参考，完整还原了曲轴作为内燃机核心部件将活塞往复直线运动转换为旋转运动的结构特性，各部分尺寸比例符合通用小排量三缸内燃机曲轴的设计参数，具备较高的工程参考价值。
