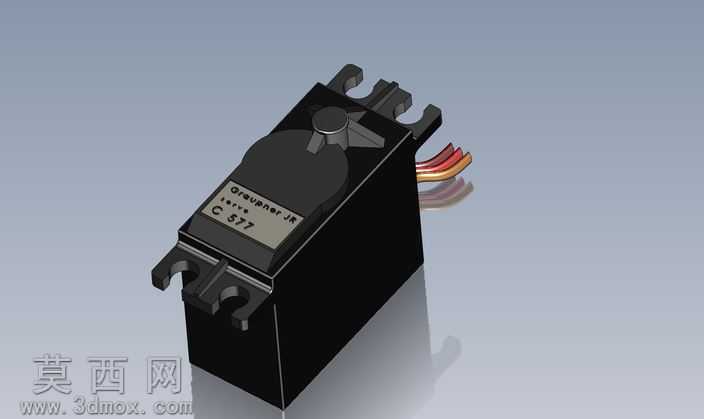

GraupnerC577舵机伺服结构三维建模

本作品为Graupner C577型号伺服舵机的三维参数化建模成果，建模过程以实物测绘尺寸为基准，严格还原该款舵机的真实外观与内部装配逻辑。建模阶段采用自底向上的装配设计思路，首先拆分舵机的各个组成单元：包含黑色阻燃ABS材质的矩形外壳、顶部凸起的舵机输出摇臂安装座、上下两端的安装固定耳座、侧面引出的多色信号供电排线、外壳正面的品牌参数标识铭牌，以及外壳表面的脱模斜度、安装卡扣、定位凹槽等细节结构。建模过程中对壳体的圆角过渡、安装耳的通孔位置、输出轴的同轴度公差都做了精准约束，确保各部件装配后无干涉，可直接用于虚拟装配验证与运动仿真。材质渲染阶段，针对不同部件匹配对应物理材质：外壳部分设置为哑光黑色工程塑料，调整粗糙度参数还原注塑件的细腻磨砂质感，避免过度反光失真；输出轴与安装耳内嵌的金属衬套设置为磨砂金属材质，添加轻微的磨损纹理提升真实感；侧面排线分别匹配红、棕、橙三色的PVC绝缘外皮材质，模拟线材的半哑光柔性质感；正面铭牌采用哑光银底黑字的贴纸材质，还原印刷标识的清晰度。结构设计上还原了该款模拟舵机的典型布局：外壳采用上下扣合的装配结构，安装耳预留标准舵机安装孔位，可直接适配航模、小型机器人、遥控机械结构的安装尺寸，输出轴的齿形结构也按照标准舵机摇臂配合尺寸建模，保证配合精度。整体建模过程兼顾外观还原度与结构实用性，所有特征参数均可编辑，可根据需求调整尺寸衍生不同规格的舵机模型，也可直接导入运动仿真模块，模拟舵机在不同转角下的运动状态，为航模设计、小型自动化装置开发提供精准的三维数字模型支撑，可用于产品装配干涉检查、安装位置校核、渲染展示等多个场景。
