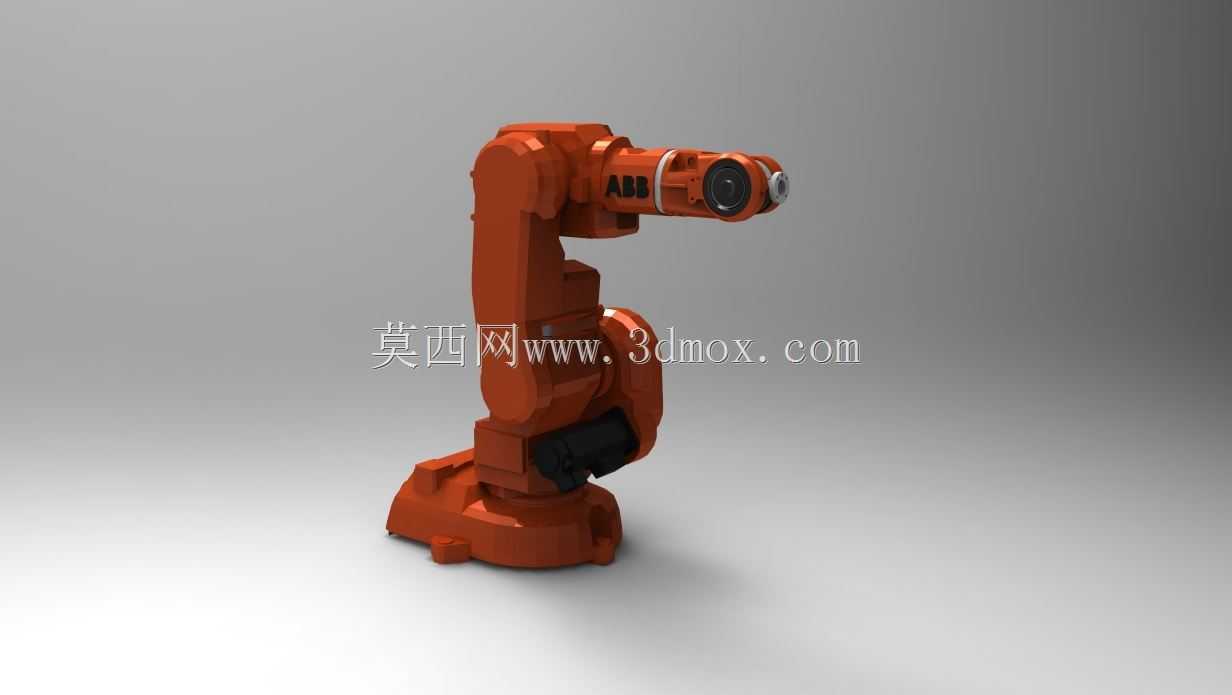

六轴铰接式工业机械臂本体结构设计

　　这款六轴铰接式机械臂的本体结构，在设计阶段就充分考虑了3C电子装配、汽车零部件上下料、焊接工位辅助、小件搬运等多场景的适配需求，从关节布局到安装基座的尺寸设定，都围绕产线实际部署的边界条件展开。先从安装端说起，底部基座采用方形铸铁结构设计，安装孔位按照常见的地面固定、工装台架固定两种场景做了兼容布局，基座底面的平面度公差控制在0.05mm以内，避免安装后出现本体倾斜导致的末端精度漂移，基座整体的占地尺寸控制在较小范围内，能够适配多数现有产线的工位预留空间，不需要对原有产线布局做大规模改造就能完成部署。

　　关节布局上采用经典的六自由度串联结构，第一关节负责底座水平回转，回转范围覆盖正负170度，能够覆盖工位正面及两侧的作业范围，避免出现作业死角；第二关节为大臂俯仰关节，采用大扭矩交叉滚子轴承支撑，能够承受大臂伸展时的倾覆力矩，大臂的长度设定兼顾了作业半径和负载能力的平衡，伸展后最大作业半径能够覆盖常见的上下料工位从料架到机床工作台的距离，同时不会因为臂长过长导致末端刚性下降。第三关节为小臂俯仰关节，和第二关节的运动配合能够实现臂体的抬升、下放动作，关节内部的走线采用内置中空结构设计，所有动力线缆、信号线缆都从关节内部的中空通道穿过，避免臂体运动时线缆外露产生剐蹭、缠绕风险，也能减少车间粉尘、切削液对线缆的侵蚀，提升设备长期运行的稳定性。

　　腕部的三个关节分别实现回转、俯仰、旋转动作，末端法兰采用标准接口设计，能够快速适配夹爪、焊枪、吸盘、打磨头等不同的执行末端，法兰的定位止口按照通用工业接口标准加工，更换末端执行器时不需要额外做转接件就能完成安装，大幅缩短产线换型的调试时间。臂体的外壳采用高强度铸铝材质，在保证结构刚性的前提下尽可能降低本体自重，减少关节电机的负载余量消耗，外壳表面做了喷塑处理，能够抵御车间常见的切削液飞溅、粉尘附着，日常维护时只需要擦拭表面就能完成清洁。

　　设计过程中对每个关节的运动限位都做了双重防护，除了控制器内的软限位之外，每个关节都设置了机械硬限位块，避免软限位失效时臂体超程运动碰撞到周边设备，硬限位块的位置经过反复校核，既保证最大作业范围，又不会在极限位置出现线缆拉扯、结构干涉的问题。臂体内部的电机安装座采用一体化加工结构，减少装配环节的累积误差，每个关节的减速器安装位都做了同轴度公差约束，保证传动过程的平稳性，降低高速运动时的振动和噪音。

　　从实际应用的角度看，这款机械臂的结构设计没有追求过度的参数冗余，而是针对常见的工业作业场景做了优化，比如在小件搬运场景下，臂体的运动速度能够匹配产线的节拍，重复定位精度能够满足装配、上下料的精度要求；在焊接辅助场景下，腕部的运动范围能够适配复杂焊缝的姿态调整需求，臂体的刚性能够支撑焊枪的稳定运行，不会出现焊接过程中的抖动问题。安装时只需要将基座固定在平整的安装面，完成水平校准后就能接入控制系统，不需要额外做复杂的基础施工，对于中小制造企业的产线自动化升级来说，这种紧凑的结构设计能够大幅降低部署的成本和周期。

　　另外在维护性设计上，每个关节的外壳都设置了可拆卸的维护盖板，不需要完全拆解臂体就能完成关节内部的润滑、线缆检查、传感器校准等日常维护工作，减速器的注油口位置也做了外露设计，定期维护时不需要挪动周边设备就能完成注油操作，减少设备停机维护的时间。臂体的平衡设计经过反复配重调整，大臂和小臂的重心在运动过程中始终保持在关节支撑的合理范围内，降低关节电机的持续输出扭矩，提升设备的使用寿命，即使在长时间连续运行的工况下，关节部位的温升也能控制在合理范围内，不会因为过热导致传动精度下降。
