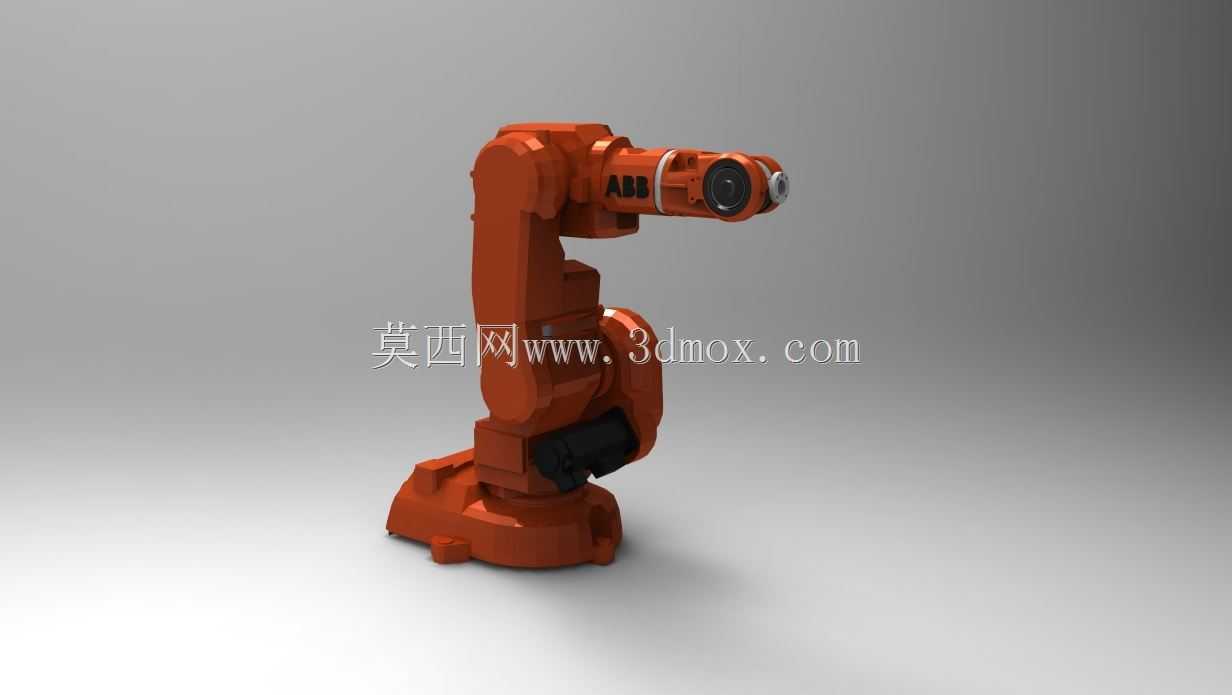

小型ABB工业六轴机械臂结构设计

　　这款小型六轴机械臂的结构设计，核心瞄准3C电子、小零件精密装配、轻量物料搬运、弧焊涂胶等紧凑工位的自动化需求，在狭小作业空间内实现高重复定位精度的运动输出。从整机布局来看，其采用经典的垂直多关节串联构型，底座为一体化铸铁支撑结构，底部预留标准安装孔位，可直接固定在工装台、流水线侧方或者移动小车上，安装边界占用面积极小，适配多数现有产线的改造升级需求，不需要对原有工位布局做大幅调整。一轴回转结构采用大直径交叉滚子轴承承载，保证整臂在最大伸展半径下的支撑刚性，避免高速启停时的末端抖动，回转范围覆盖正负180度，可覆盖底座周边环形作业区域，满足单工位多工序的作业覆盖要求。大臂与小臂的结构采用轻量化高刚性的铸钢材质，

　　内部走管走线的腔体做了圆滑过渡处理，避免管线在关节反复回转过程中出现磨损、卡滞，二轴、三轴的关节传动采用伺服电机配合高精度谐波减速器的传动方案，可实现大臂俯仰、小臂摆动的精准角度控制，配合平衡弹簧结构抵消大臂自重带来的偏载力矩，降低伺服电机的持续输出负载，提升长时间运行的稳定性。腕部的三个关节采用紧凑的中空结构设计，末端法兰预留标准安装接口，可快速适配夹爪、焊枪、涂胶阀、视觉相机等不同末端执行器，四五六轴的协同运动可实现末端任意姿态的调整，在狭小空间内完成复杂轨迹的作业动作，比如电子元件的引脚焊接、小型壳体的涂胶密封、精密零件的上下料取放。从设计思路上，这款机械臂优先平衡了负载能力、运动速度与占地面积的关系，

　　额定负载覆盖小重量作业场景，末端最大运行速度适配多数轻量作业的节拍要求，重复定位精度可满足精密装配的公差要求。整机的管线全部内置在关节腔体内部，外部无裸露线缆，既避免了车间环境中的粉尘、切削液对管线的侵蚀，也防止作业过程中线缆与周边工装、工件发生干涉。关节处的密封结构采用多层防尘密封圈，可适配普通机加工车间、电子无尘车间等不同生产环境，降低日常维护的频次。在安装适配层面，底座的安装孔位采用行业通用的孔距标准，用户可根据自身工位的高度需求选配不同高度的加高底座，也可直接倒装在龙门架、天花板上实现倒挂作业，进一步拓展作业覆盖范围。各关节的运动限位做了软限位与硬限位双重保护，硬限位采用机械挡块结构，在软件限位失效时可直接阻挡关节超程转动，

　　避免设备碰撞损坏，软限位可根据实际工位的布局自定义设置运动边界，防止运行过程中与周边设备发生干涉。在实际产线应用中，这类小型机械臂常搭配输送线、视觉定位系统组成柔性作业单元，比如在3C电子组装线上，可配合视觉系统完成电路板元件的插装、螺丝锁付；在小型五金加工车间，可完成机床的上下料作业，替代人工完成重复性的取放动作，降低人工操作的安全风险；在汽配小件的焊接工位，可搭配弧焊枪完成小焊缝的连续焊接，保证焊接轨迹的一致性，提升焊接质量稳定性。整机的结构设计充分考虑了日常维护的便捷性，各关节的减速器注油口、电机接线端都预留了维护窗口，不需要完全拆解臂体就可完成常规的保养操作，降低后期运维的时间成本。臂体的外表面采用哑光橘红色工业烤漆处理，既符合工业设备的安全标识规范，也能耐受车间日常的油污、粉尘附着，便于日常清洁擦拭。
