自行车后摇臂结构三维设计

　　该结构为山地自行车后悬架核心承载构件，也就是行业内常说的后摇臂，主要应用在全避震山地车、速降自行车的后轮与主车架连接部位，承担骑行过程中后轮传递的全部冲击载荷、驱动扭矩以及制动反力，是决定整车骑行操控性、结构强度与滤震表现的关键部件。从实际使用场景来看，这类构件需要应对非铺装路面的连续颠簸、飞落差着陆的瞬时冲击、爬坡发力时的扭转载荷，以及高速过弯时的侧向受力，因此设计阶段需要在强度、刚性与重量三者之间找到最优平衡点。

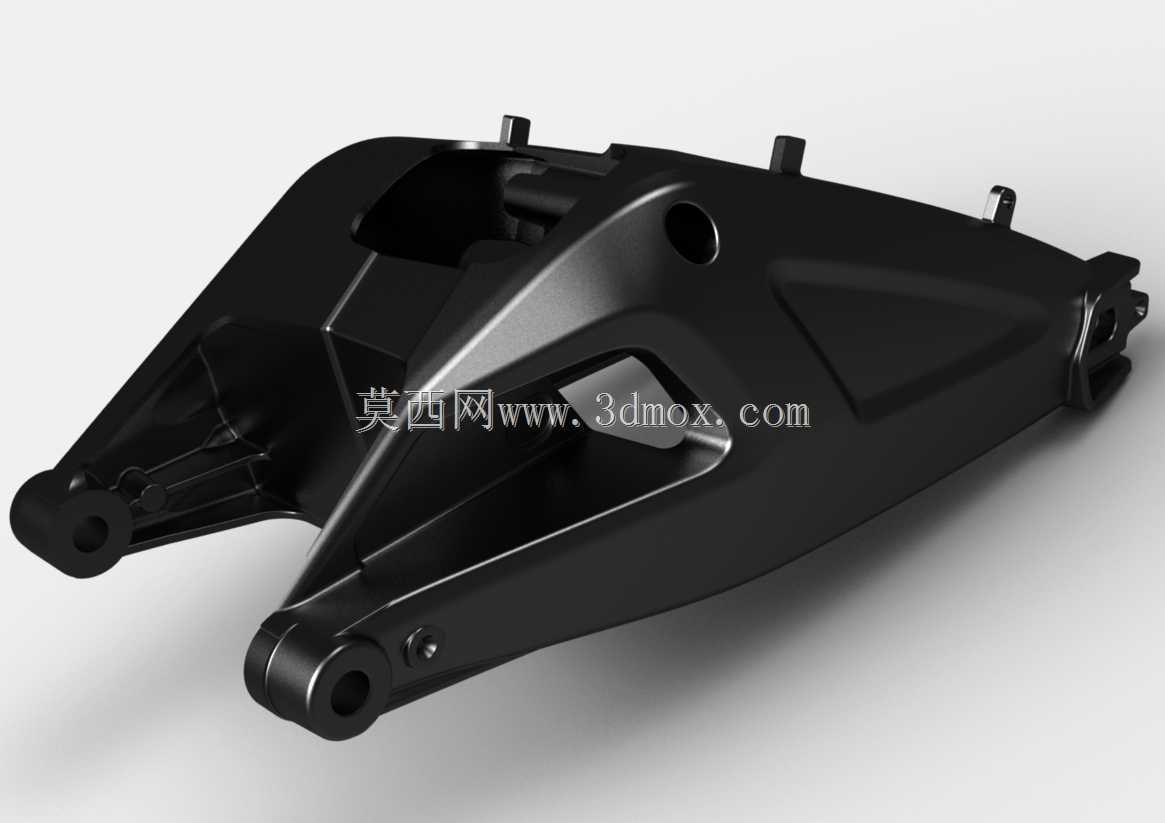

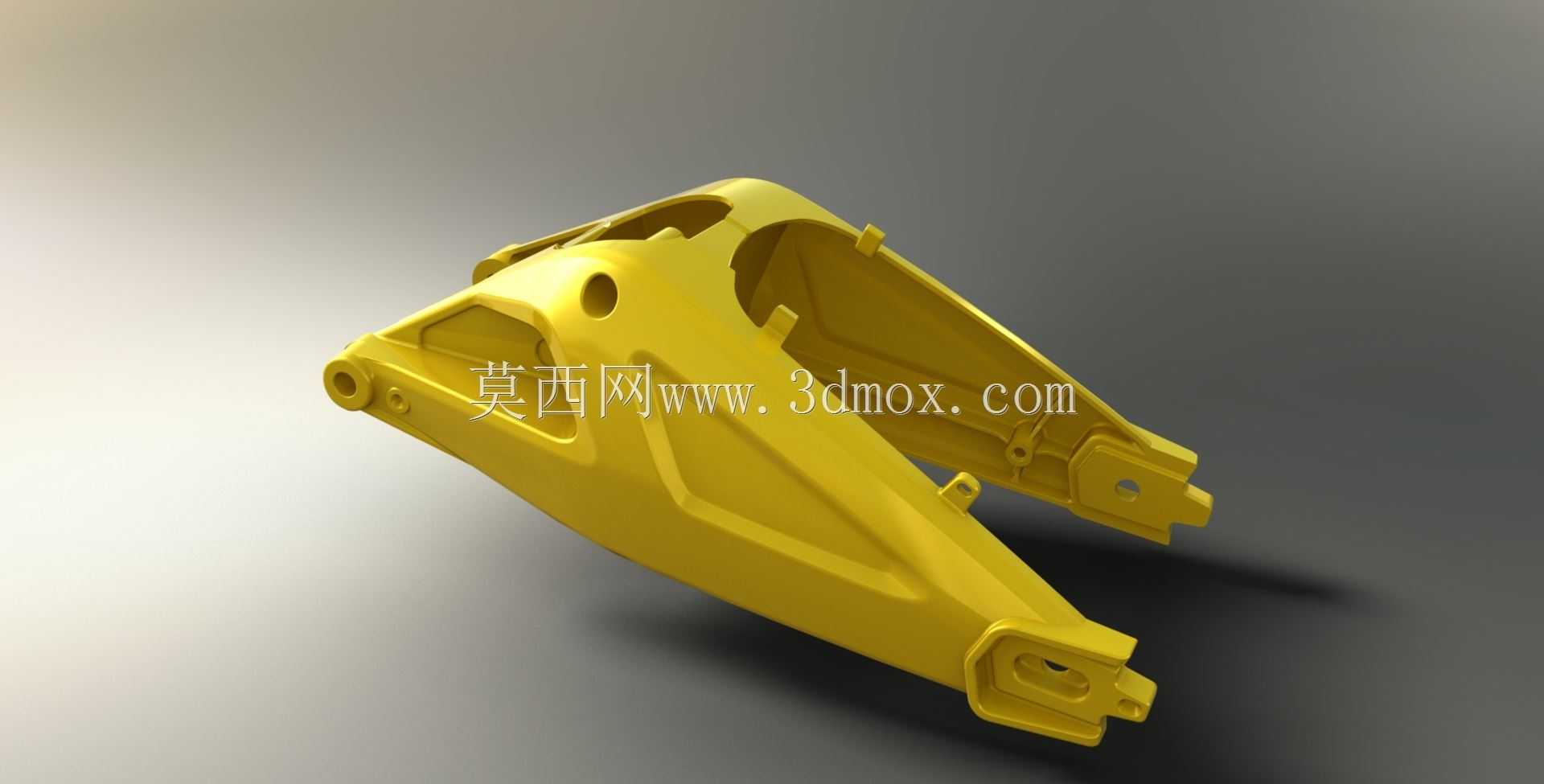

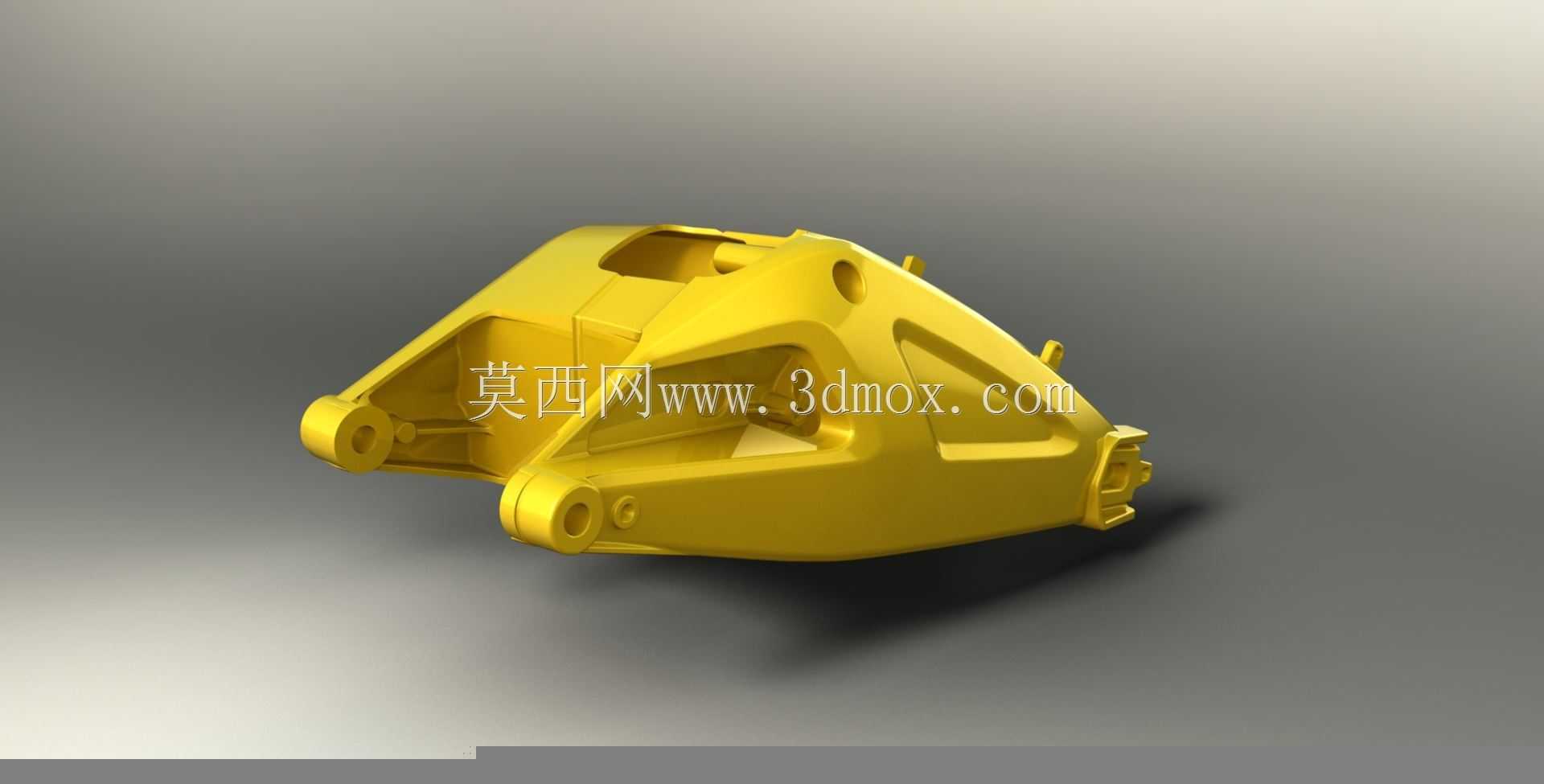

　　从结构设计思路来看，该摇臂采用了一体化中空铸造成型的主体构型，区别于传统管材焊接式摇臂，一体结构能够消除焊缝位置的应力集中风险，同时可以根据不同位置的受力分布优化壁厚，在主受力路径上保留足够的材料厚度，在非承载区域做镂空挖槽处理，在不降低整体刚性的前提下有效降低构件自重。构件前端设置两个同轴的枢轴安装孔，用于与车架主箱体的后悬架转轴配合，孔位内部预留了轴承安装位，可压入标准深沟球轴承或者滑动衬套，保证摇臂绕枢轴转动时的顺滑度，同时降低转动副的磨损速率。摇臂后端设置后轮轴安装槽与刹车卡钳安装座，后轮轴可沿安装槽的开口位置卡入后通过锁紧螺栓固定，安装槽的尺寸公差需要严格控制，保证后轮装配后无轴向窜动，同时与前轮、车架中轴保持在同一中心平面，避免骑行过程中出现链条偏磨、轮胎偏磨的问题。

　　构件上部预留了后减震器的下安装点，该安装点的位置坐标直接决定后悬架的杠杆比、压缩行程与渐进特性，设计时需要结合减震器的行程、弹簧刚度以及整车的骑行定位，通过多体动力学仿真反复调整安装点坐标，保证踩踏过程中不会出现明显的减震器泄力问题，同时在遇到大冲击时减震器能够线性压缩，避免打底。摇臂侧面的加强筋走向完全顺着主受力路径布置，从前端枢轴位置一直延伸到后轮轴安装位，形成连续的传力路径，能够将后轮受到的垂直冲击、驱动扭矩快速分散到整个构件截面，避免局部应力过大导致构件断裂。

　　从安装边界尺寸来看，前端两个枢轴孔的中心距、孔径尺寸需要与对应车型的车架枢轴位置完全匹配，安装后摇臂的转动平面需要与车架中心面平行，转动过程中不能与车架后下叉、链条、飞轮等周边部件发生运动干涉。摇臂的整体宽度需要控制在后轮花鼓的开档尺寸范围内，同时预留出碟刹盘片、飞轮的安装空间，避免装配后出现部件擦碰。构件表面采用哑光硬质氧化处理，能够提升表面硬度，抵御骑行过程中砂石飞溅造成的刮擦，同时具备一定的耐腐蚀能力，适应雨天、泥泞路段的使用环境。

　　在实际装配调试环节，需要保证枢轴位置的轴承预紧力适中，预紧力过大会导致摇臂转动卡滞，影响减震灵敏度，预紧力过小则会出现枢轴间隙，骑行过程中产生异响甚至影响操控精度。后轮轴锁紧时需要按照规定扭矩拧紧，同时保证刹车卡钳与碟刹盘片的间隙均匀，避免刹车蹭碟。该结构的设计过程需要结合有限元分析验证，分别模拟垂直冲击、侧向载荷、驱动扭矩、制动反力等多种工况下的应力分布，对应力集中区域做圆角过渡处理，避免出现尖锐棱角导致的应力开裂，同时通过拓扑优化去除冗余材料，最终实现强度达标、重量可控、运动特性匹配整车定位的设计目标。
