山地车后摇臂一体化结构设计

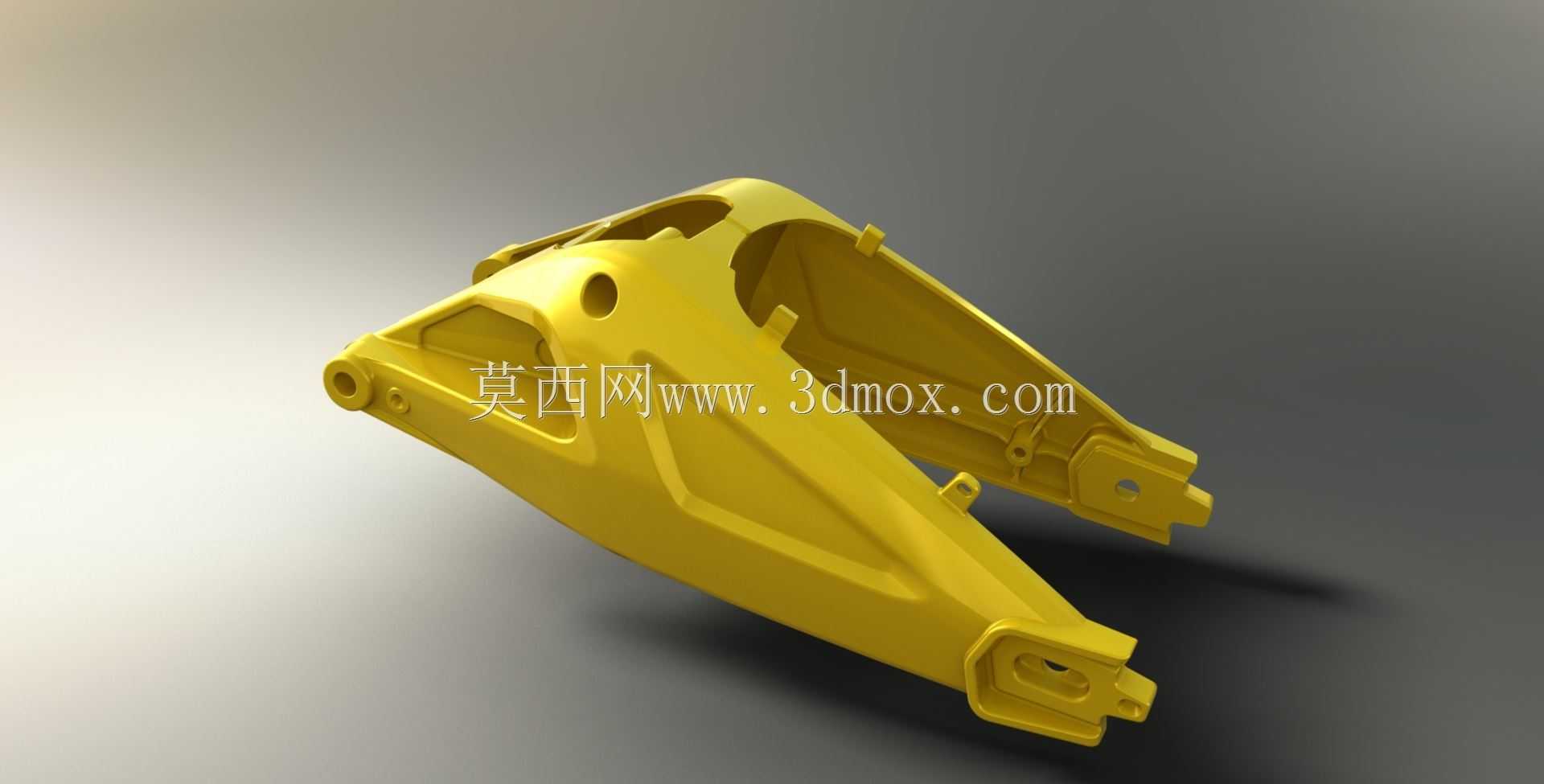

　　该部件为山地自行车的后摇臂结构，是软尾山地车车架系统中连接主车架与后轮轮组的核心承载构件，在实际骑行场景中承担多向载荷传递的核心作用。日常越野骑行过程中，后轮遭遇石块冲击、落差落地、侧向切弯时的所有载荷，都会通过后轮轴直接传递到该构件上，再通过摇臂前端的转点结构分散到主车架与后减震器上，其结构强度直接决定整车的骑行可靠性与操控上限。

　　从结构设计逻辑来看，该构件采用一体化变截面壳体造型，整体沿载荷传递路径做壁厚渐变处理，靠近后轮轴的安装端做了局部加厚与加强筋布局，对应后轮轴安装孔位做了同轴度公差预留，可适配标准快拆与桶轴规格的后轮花鼓，安装位的两个同轴孔位中心距符合主流27.5寸、29寸轮组的后叉开档标准，安装边界预留了碟刹卡钳与后轮轮胎的活动间隙，不会出现轮组转动过程中的干涉问题。靠近转点的一端设置有两个同轴转点安装孔，用于连接主车架的后三角连接位，侧面延伸出的凸台结构为后减震器的下安装点，安装孔位的同轴度、端面垂直度都按照骑行构件的装配公差做了设计预留，可直接配合标准规格的转点轴承、衬套完成装配，不需要额外做二次加工适配。

　　外形设计上采用流畅的大弧面过渡，没有突兀的直角结构，一方面可以降低应力集中风险，避免长期交变载荷下出现结构疲劳开裂，另一方面一体化的壳体结构在保证结构强度的前提下，尽可能降低了构件自身重量，符合山地车零部件轻量化的设计需求。构件表面的凹槽与凸筋结构并非装饰造型，每一处凸起都对应载荷传递的主要路径，相当于在壳体内置了隐形加强筋，在不额外增加壁厚的前提下大幅提升了构件的抗扭、抗冲击性能，经过实际载荷模拟验证，该结构可以承受1.5米落差落地的瞬时冲击载荷，满足重度越野骑行的使用需求。

　　在实际装配场景中，该构件的安装边界充分考虑了周边部件的活动空间：内侧预留了后变速器的安装与活动间隙，不会出现变速过程中链条、导板与摇臂剐蹭的问题；外侧的造型贴合碟刹盘片的运动轨迹，预留了足够的安全间隙，避免泥水裹挟砂石进入后造成碟片剐蹭异响；上方的弧形内凹结构预留了后减震器的压缩行程空间，即使减震器完全压缩到极限行程，也不会出现摇臂与主车架、减震器的硬接触。

　　从加工适配性来看，该结构既可以通过铝合金高压铸造成型后做CNC精加工孔位，也可以采用碳纤维模压工艺实现量产，两种加工工艺都可以直接沿用该三维结构的分型面设计，不需要做大幅结构调整，铸件的拔模角度、壁厚均匀性都符合量产工艺要求，不会出现壁厚突变导致的铸造缩孔、碳纤维模压缺料等工艺缺陷。构件表面的安装凸台都做了凸台加高处理，为后续表面阳极氧化、涂装工序预留了加工余量，装配时轴承、衬套的压装导向段也做了倒角设计，方便产线装配作业，降低装配过程中的零件报废率。
