汽车排气系统消音器结构设计模型

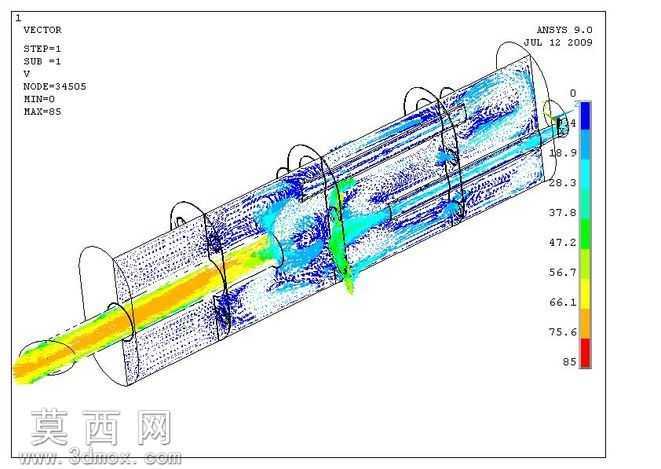

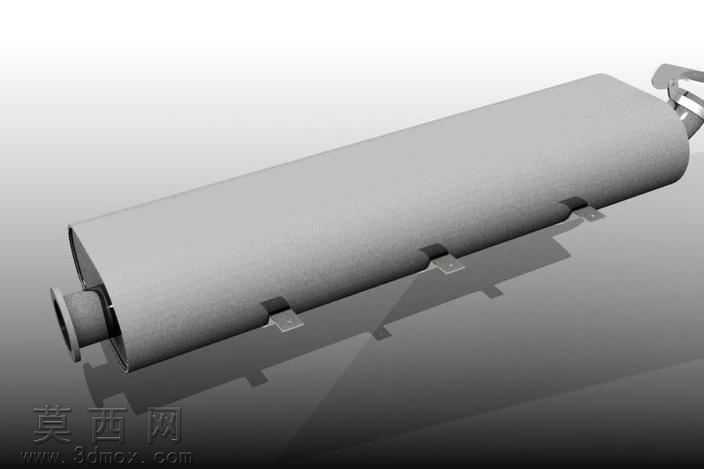

本模型为汽车排气系统配套消音器的三维结构设计，建模过程中严格遵循车用排气消音器的工程设计规范，首先以排气系统的通流参数、降噪指标为核心依据，确定消音器的筒体直径、总长度、进出口管径等核心尺寸，采用参数化建模方式搭建整体框架，保证各部分尺寸可根据匹配车型的排气需求快速调整。模型完整还原了消音器的外部筒体结构、进出口连接端、安装固定吊耳的细节特征，筒体采用薄壁回转体结构建模，表面做哑光金属质感的材质渲染，还原车用消音器常用的镀铝钢板或不锈钢材质的视觉效果，进出口端做了适配排气管道连接的台阶结构设计，固定吊耳的安装孔位、支撑支架的折弯结构均按照实车安装的空间位置精准定位，保证模型可直接用于装配干涉检查、安装空间校核等工程场景。在内部结构的设计表达上，模型预留了阻性消声腔、抗性消声隔板的装配空间，可根据不同的降噪频段需求扩展内部穿孔管、吸音棉填充腔、多级膨胀腔的结构设计，建模时对筒体的焊接接缝、安装支架的冲压折弯圆角等工艺细节做了还原，避免出现不符合冲压、焊接加工工艺的尖锐直角、壁厚不均等问题。渲染阶段采用工业产品常用的工作室光照方案，通过柔和的漫反射光照突出筒体的圆柱曲面特征，阴影效果调整为软阴影，清晰呈现消音器各部分的结构层次与安装位置关系，材质参数调整为低粗糙度的金属材质，还原车用排气部件经表面处理后的哑光金属质感，整体模型结构完整、尺寸逻辑清晰，既可以用于汽车排气系统的结构教学演示，也可作为消音器产品改型设计的基础模型，适配不同排量车型的排气降噪、背压控制的设计需求，帮助设计人员快速完成消音器的方案迭代、结构验证工作。
