多配色通勤代步自行车结构设计方案

　　日常通勤场景下的两轮人力载具，核心承载结构采用菱形高碳钢车架布局，前后轮轴距控制在1050mm到1100mm区间，适配165cm到185cm身高的骑行者使用，车把宽度设定为620mm，兼顾城市街巷穿行的灵活性与直行骑行的操控稳定性。车架后上叉与后下叉的连接位置预留了标准货架安装孔位，可直接适配通用型后置载物架，满足日常通勤携带背包、小件物品的承载需求，载物架额定承载重量不超过25kg，避免过载对车架焊接部位造成疲劳损伤。前轮采用快拆式花鼓结构，轮径为26英寸标准规格，轮胎宽度38mm，兼顾铺装路面骑行的低滚阻与非铺装路面的缓冲性能，前轮挡泥板安装支架与前叉腿预留的安装孔位完全匹配，无需额外打孔即可完成附件装配。

　　传动系统采用单速牙盘搭配飞轮的结构设计，牙盘齿数为44T，飞轮齿数为18T，传动比设定在2.44区间，适配城市道路5km到15km通勤距离的骑行需求，既不会因传动比过大导致起步费力，也不会因传动比过小造成高速骑行时踏频过高的问题。脚踏采用通用螺纹接口，与曲柄的连接螺纹为标准BC1.37"×24TPI规格，可兼容市售绝大多数通勤、运动型脚踏配件，方便后期维护更换。车座安装采用标准27.2mm口径座管，座管插入深度标记清晰，安装时需保证插入深度不小于安全标记线，避免骑行过程中座管脱出引发安全事故。车架立管角度设定为73度，在保证骑行踩踏发力效率的同时，兼顾长时间骑行的坐姿舒适性，不会因立管角度过陡导致上半身过度前倾，

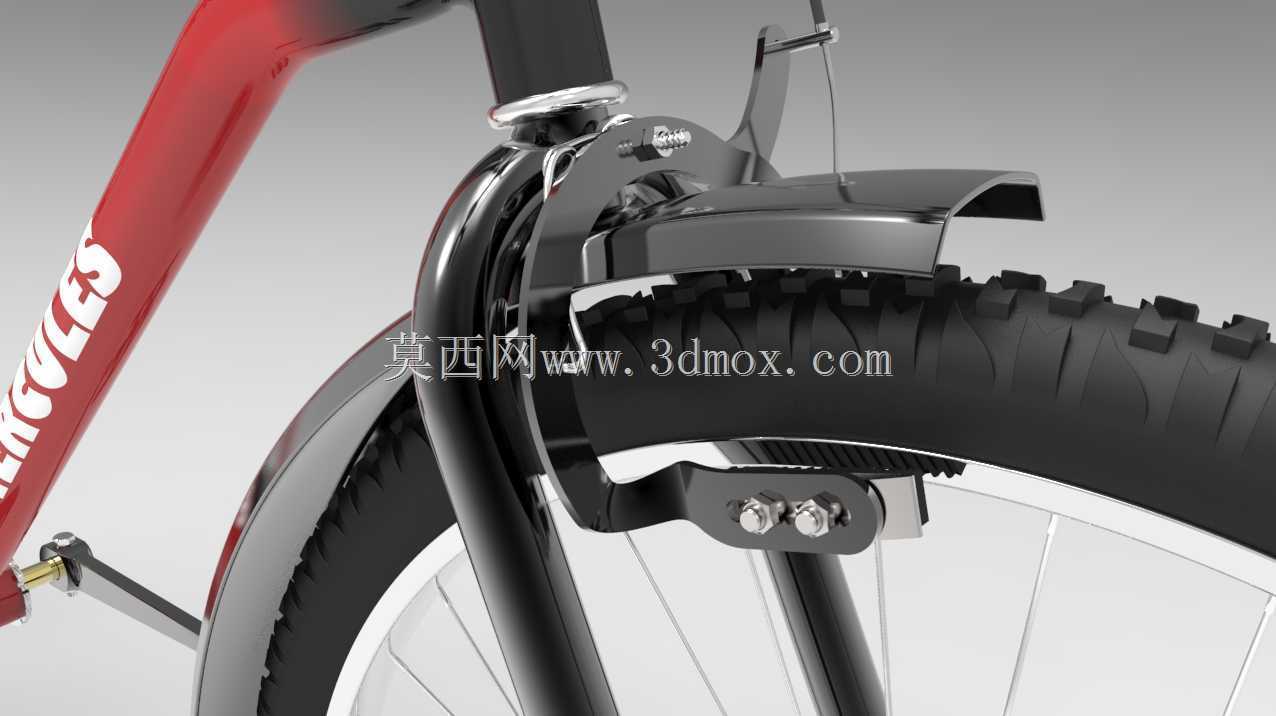

　　增加腰部负担。车把与前叉的连接采用标准28.6mm有牙式碗组结构，转向间隙调整范围预留0.1mm到0.2mm，既保证转向操作的顺滑无卡顿，也不会因间隙过大出现转向虚位。刹车系统采用钳形刹结构，刹车块与轮圈刹车边的接触间隙调整为1mm到1.5mm，保证刹车制动响应及时，同时避免刹车块蹭圈增加骑行阻力。后货架与车架后上叉的连接位置采用M5标准螺栓固定，螺栓拧紧力矩控制在8N·m到10N·m区间，既要保证连接紧固不松动，也要避免力矩过大造成焊接部位应力集中。整车的装配边界需满足：车把转动到左右极限位置时，刹车线、变速线（单速车型无变速线）不会与车架、前叉发生干涉，脚踏转动到最低位置时，与地面的垂直距离不小于100mm，

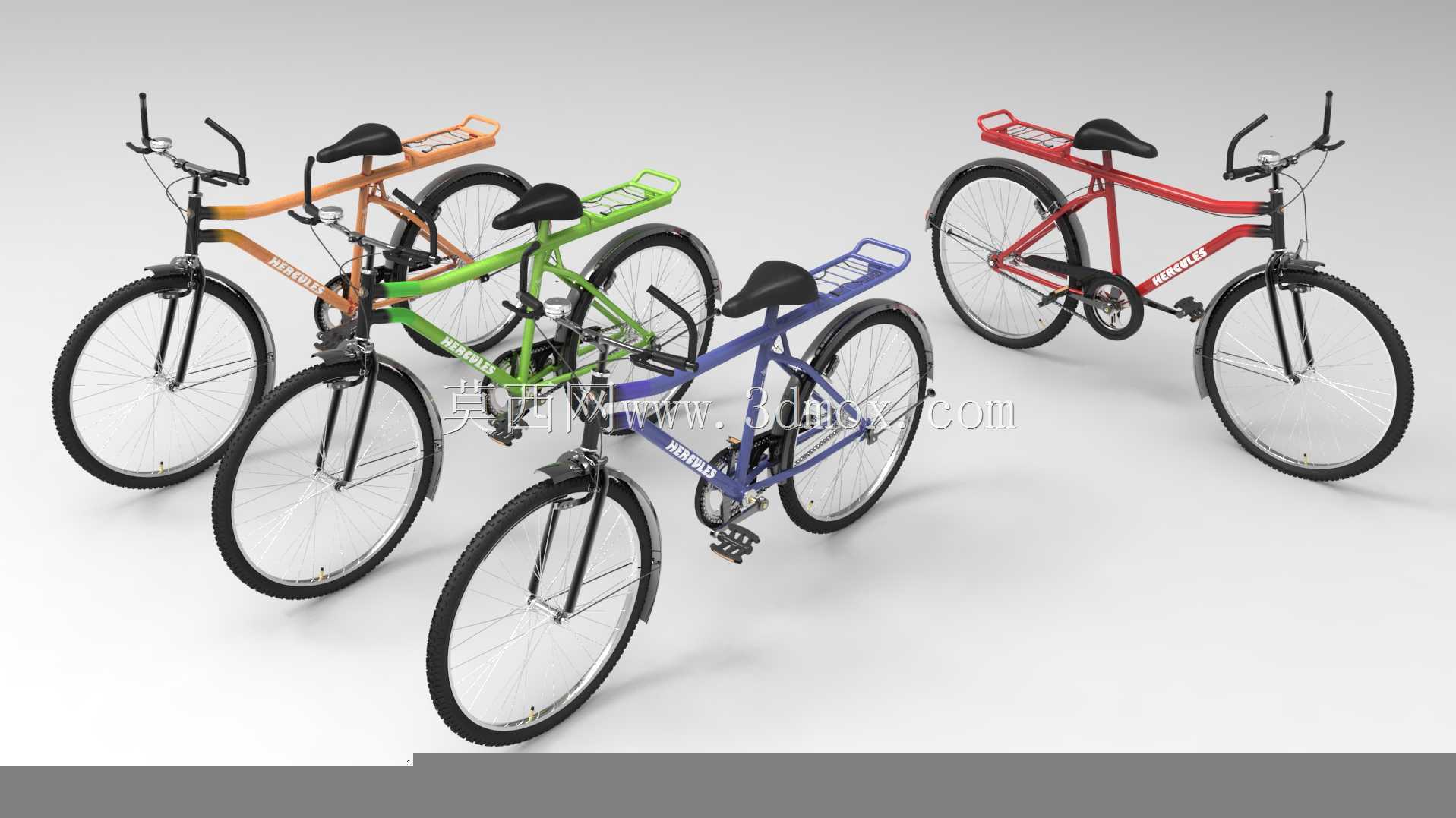

　　避免转弯时脚踏剐蹭地面引发侧翻风险。不同配色的车架采用相同的结构参数，仅在表面喷涂工艺上存在差异，所有焊接部位均采用满焊处理，焊道打磨平整后再进行表面喷涂，避免焊道位置出现锈蚀问题。前叉采用直管式高碳钢前叉，叉腿宽度为100mm，适配标准26英寸前轮组的安装尺寸，前叉端的花鼓安装槽宽度为10mm，与标准快拆花鼓的轴径完全匹配。整车的重心位置控制在前后轮中心连线中点靠前50mm的位置，保证骑行时前轮导向稳定，后轮抓地力充足，不会出现高速骑行时车头发飘的问题。针对日常通勤的使用场景，车架下管位置预留了水壶架安装孔位，孔距为64mm，适配标准尺寸的通勤水壶架，方便骑行过程中携带饮用水。所有外露的螺栓部位均配备橡胶防尘帽，减少雨水、灰尘对螺纹的侵蚀，延长配件的使用寿命。
