雅马哈TRX850电容放电点火装置三维结构

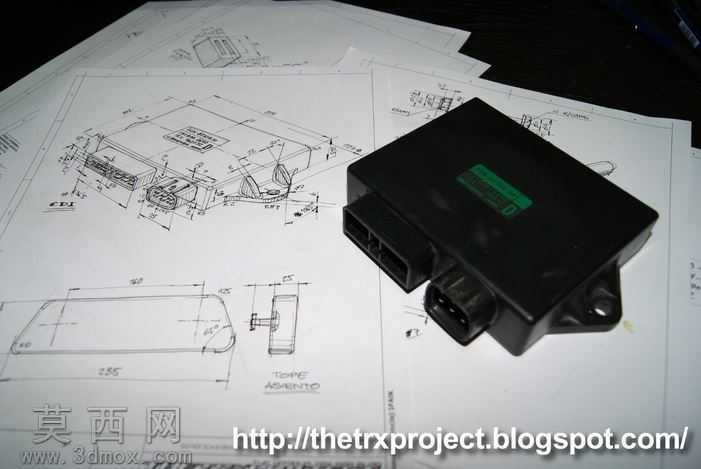

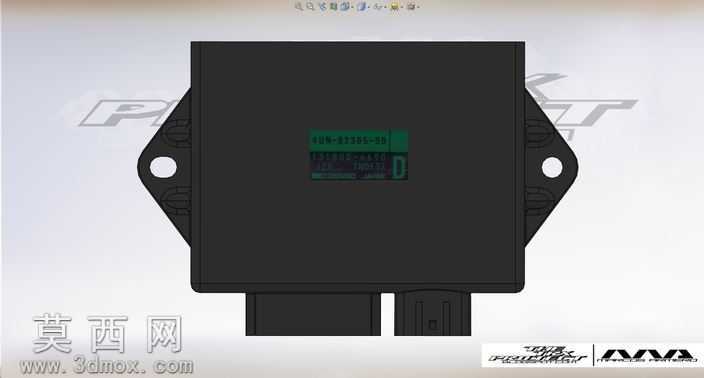

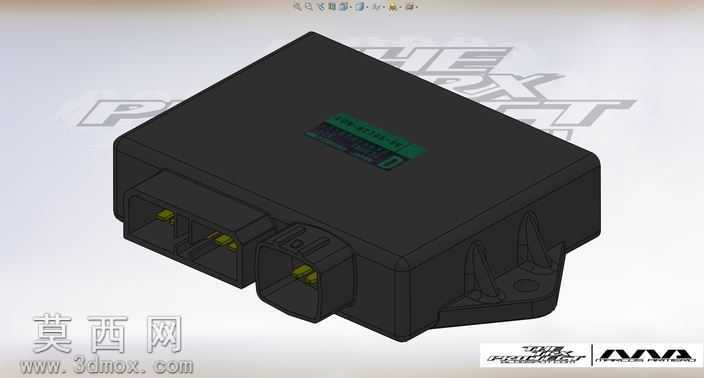

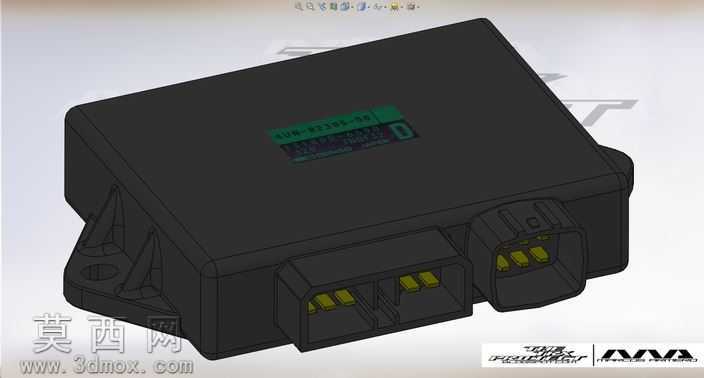

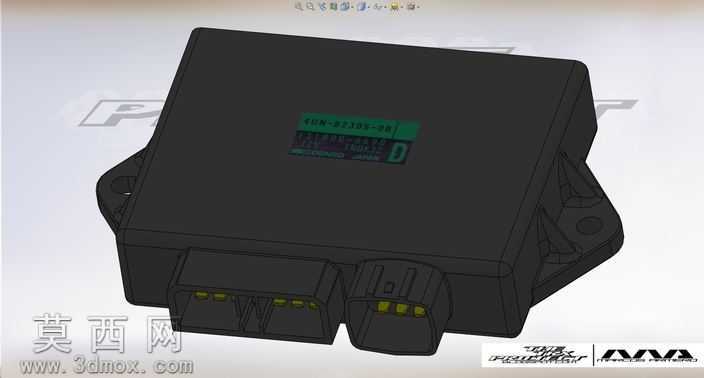

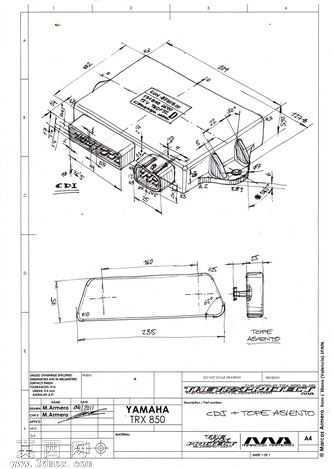

本模型为雅马哈TRX850摩托车配套的CDI电容放电点火控制单元，建模过程严格参照实物测绘尺寸完成，整体采用方正的盒式主体结构设计，外壳选用耐温阻燃的黑色工程塑料材质，建模时通过曲面拉伸、圆角过渡命令还原外壳的一体化注塑成型特征，外壳边缘做了均匀的小圆角处理，既避免应力集中也还原实物的注塑工艺细节。模型侧面设置三个不同规格的接插接口，每个接口内部的插针、定位卡扣、防呆凸台结构都做了精细化还原，接口处的插拔导向斜面、卡扣弹性臂结构都通过实体建模完整呈现，可直观展示接插件的装配对位逻辑。外壳侧面一体成型的安装固定耳带有安装通孔与加强筋结构，加强筋的厚度、过渡圆角都参照实物设计，还原安装部位的结构强度设计逻辑。外壳表面预留的标签粘贴区域做了微凹的平面处理，模拟实物标签的粘贴定位结构。建模过程中先完成主体外壳的基础实体搭建，通过抽壳命令完成外壳的壁厚设置，再分别构建内部接插组件的安装定位柱、卡扣限位结构，所有结构的配合间隙都参照实物装配公差设置，确保各部件的装配关系符合实际生产要求。渲染阶段赋予外壳哑光磨砂的工程塑料材质，接插件内部的金属插针赋予黄铜金属材质，还原金属插针的导电接触特性，整体渲染光影柔和，清晰展现各部位的结构层次与材质差异，完整呈现该点火控制单元的外观结构与装配特征，可用于摩托车电气系统结构展示、零部件装配教学、改装方案验证等场景。
