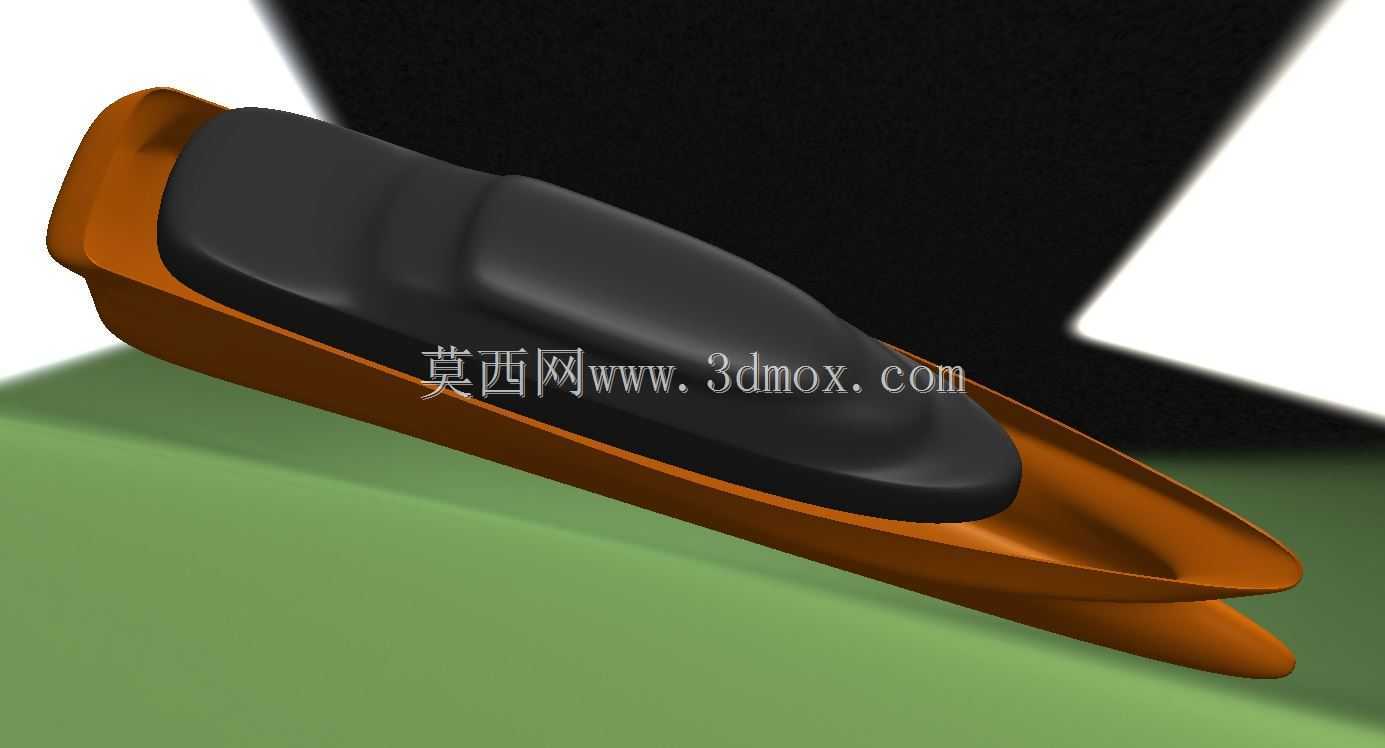

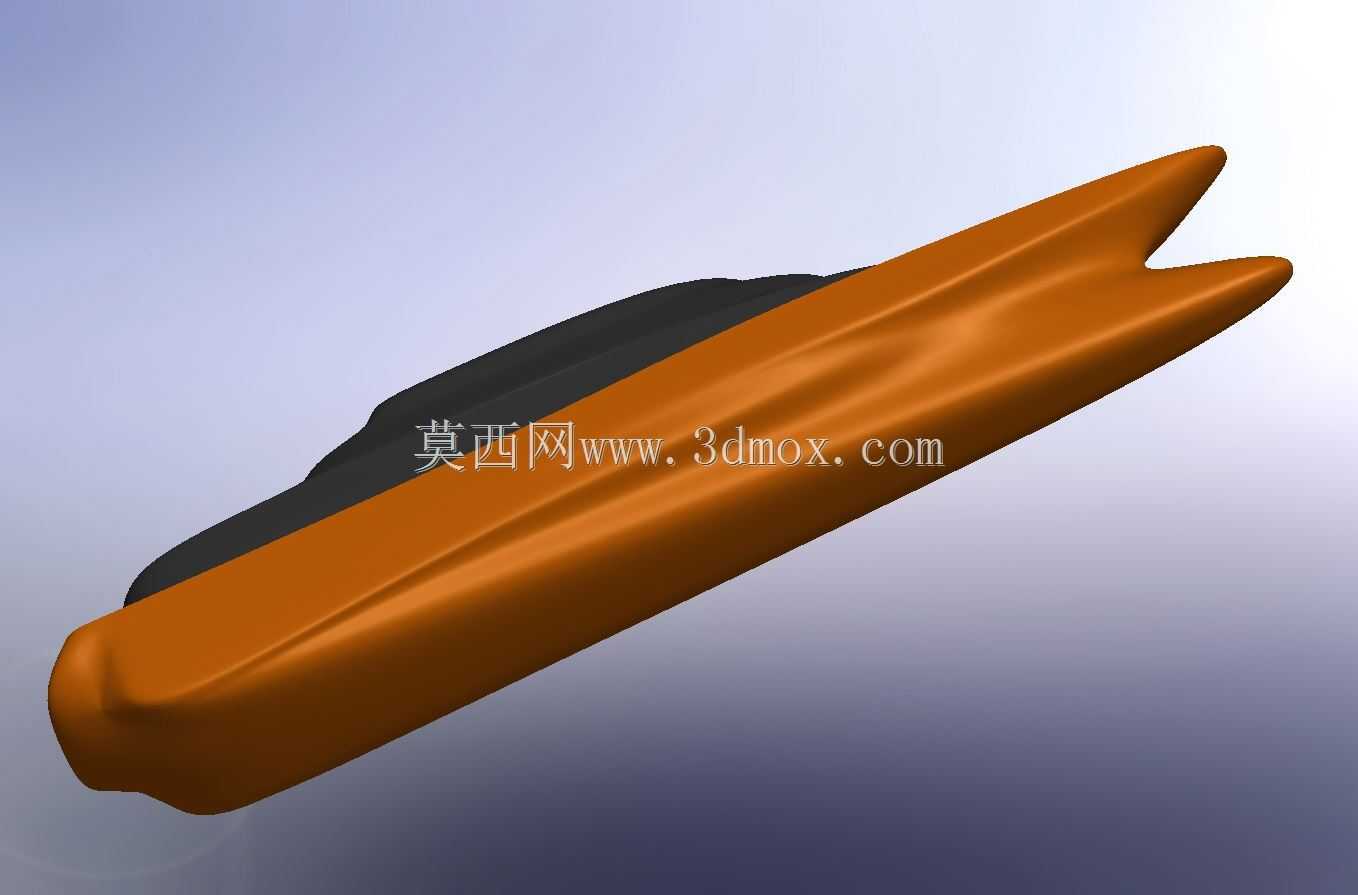

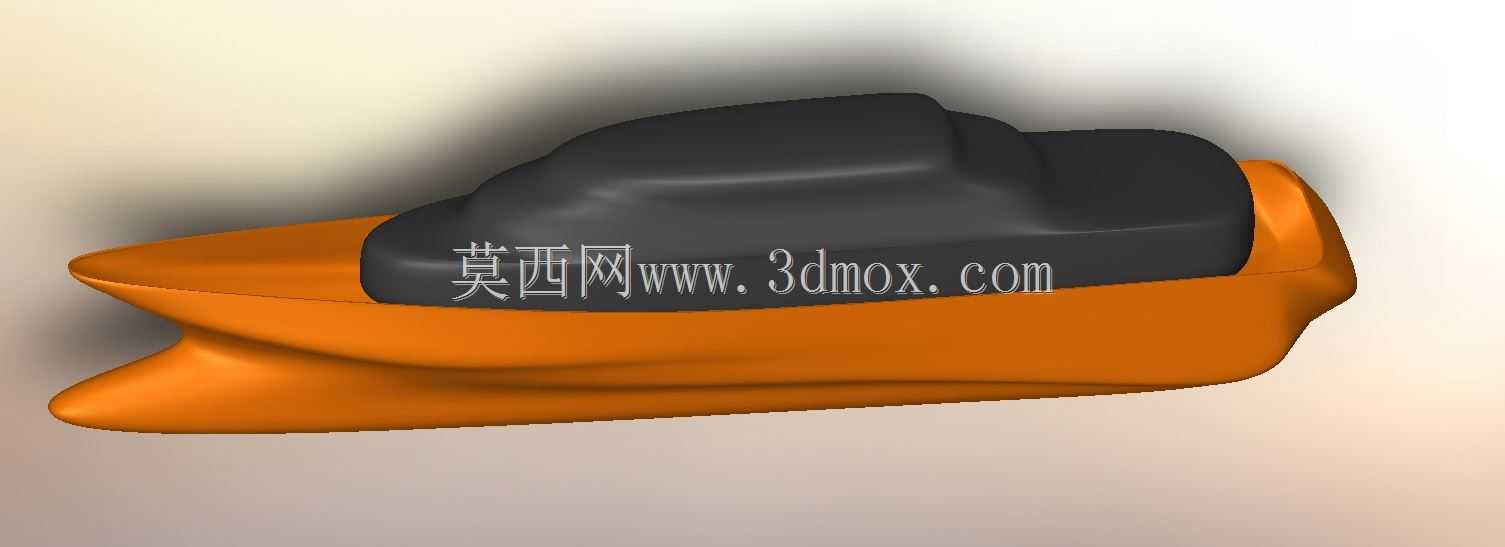

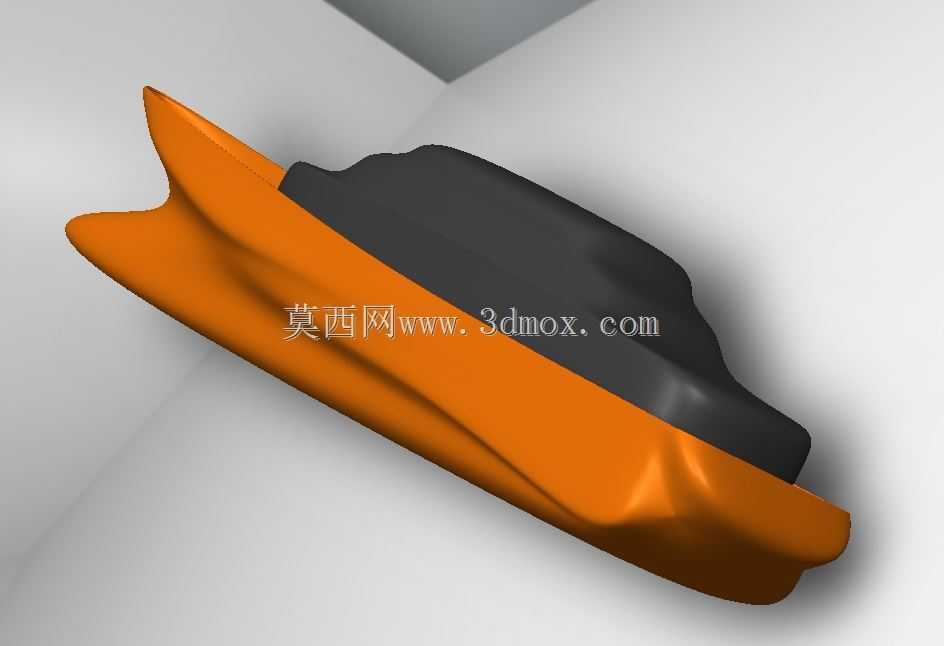

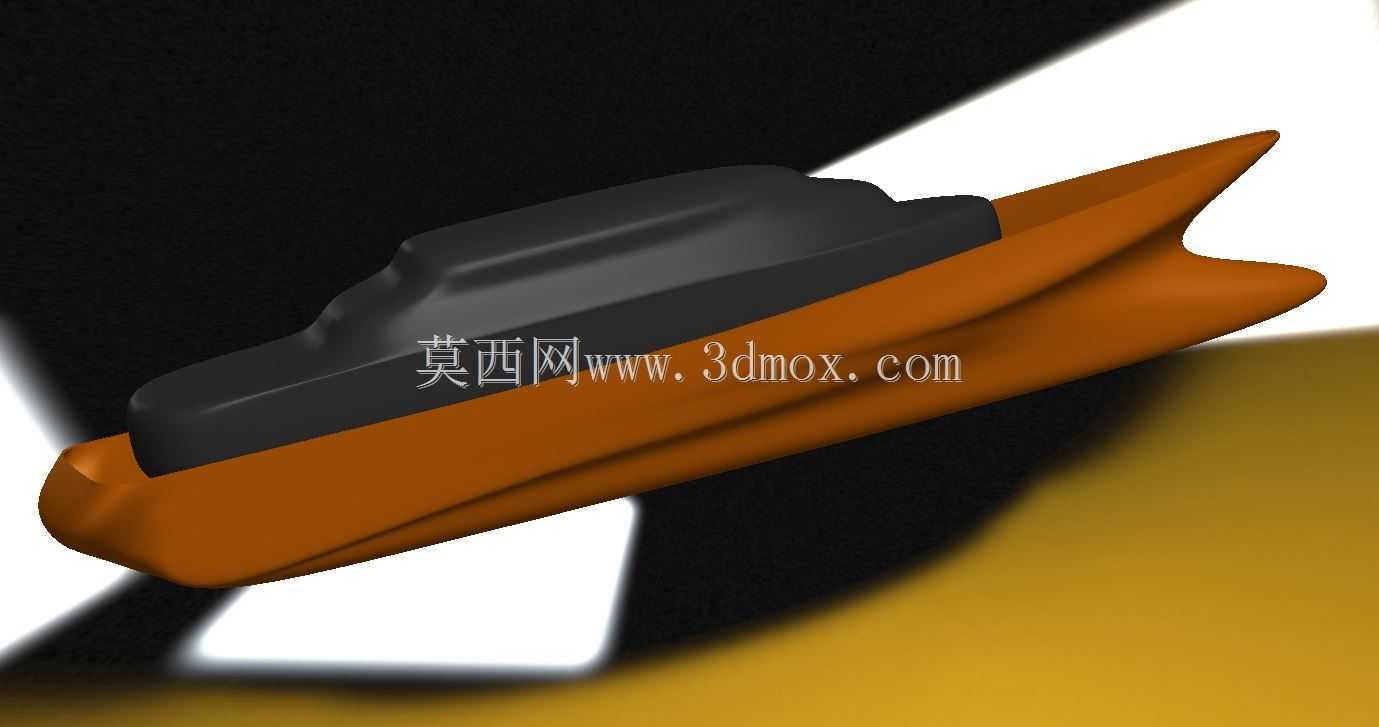

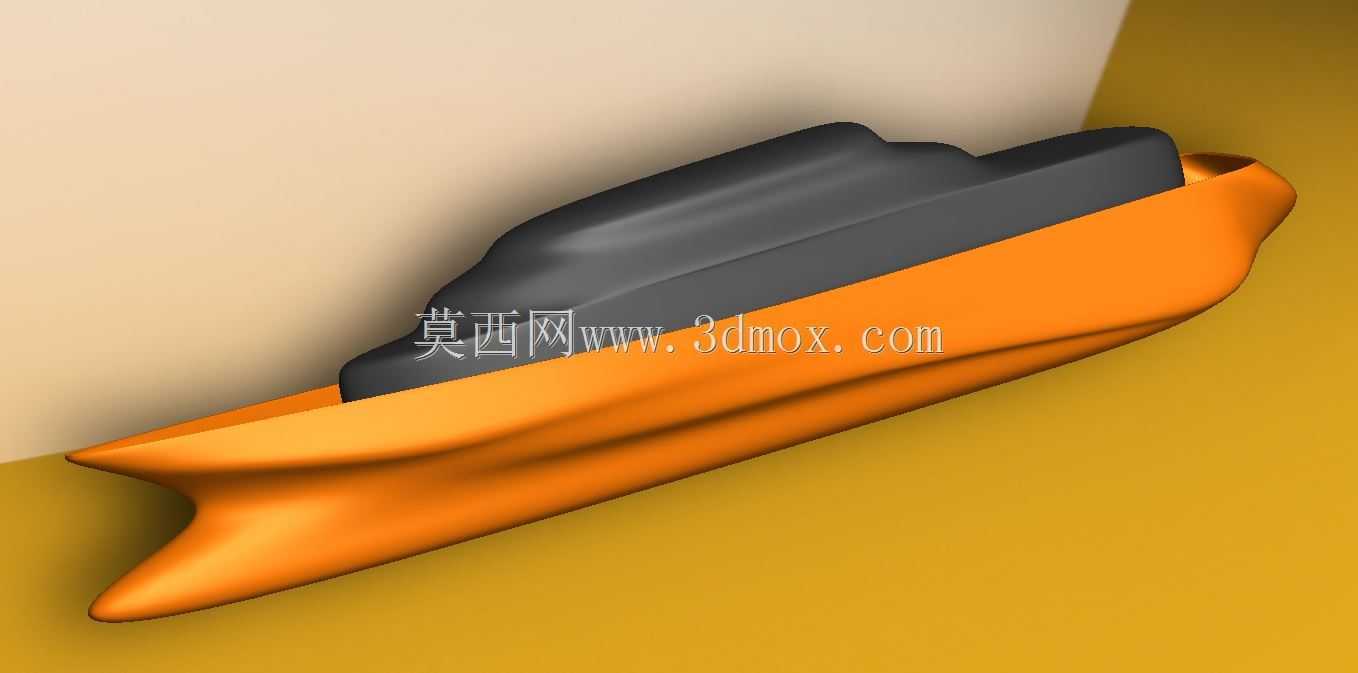

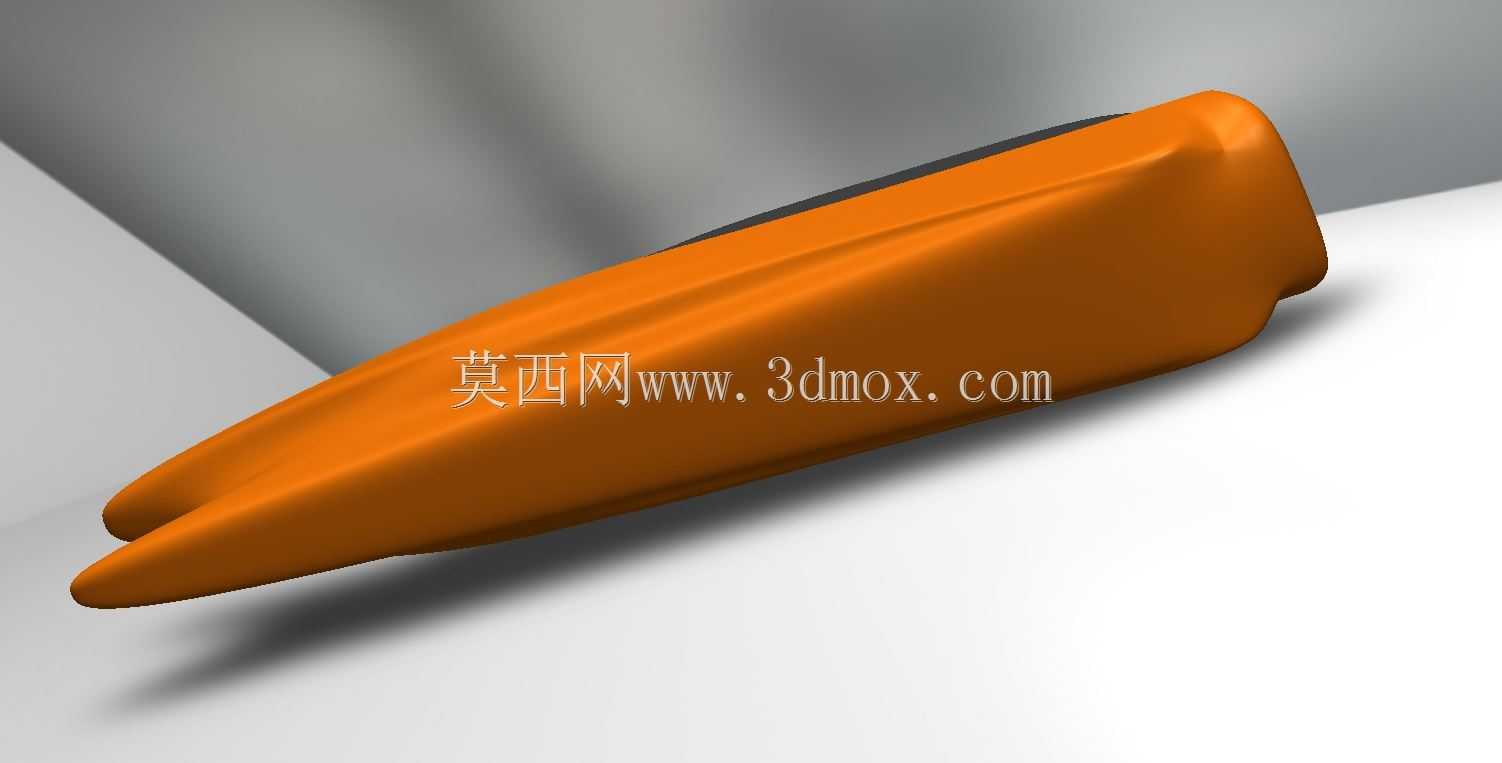

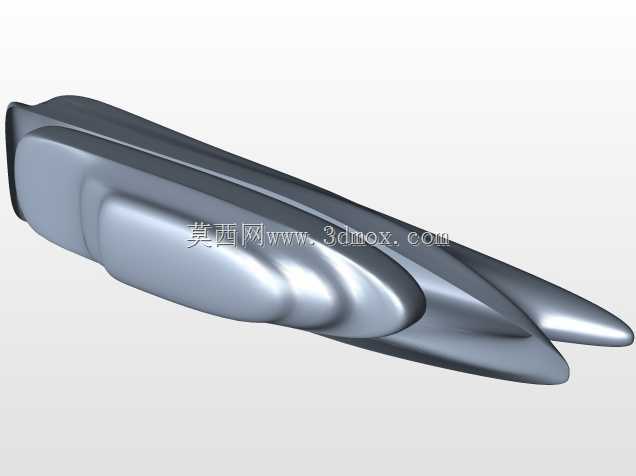

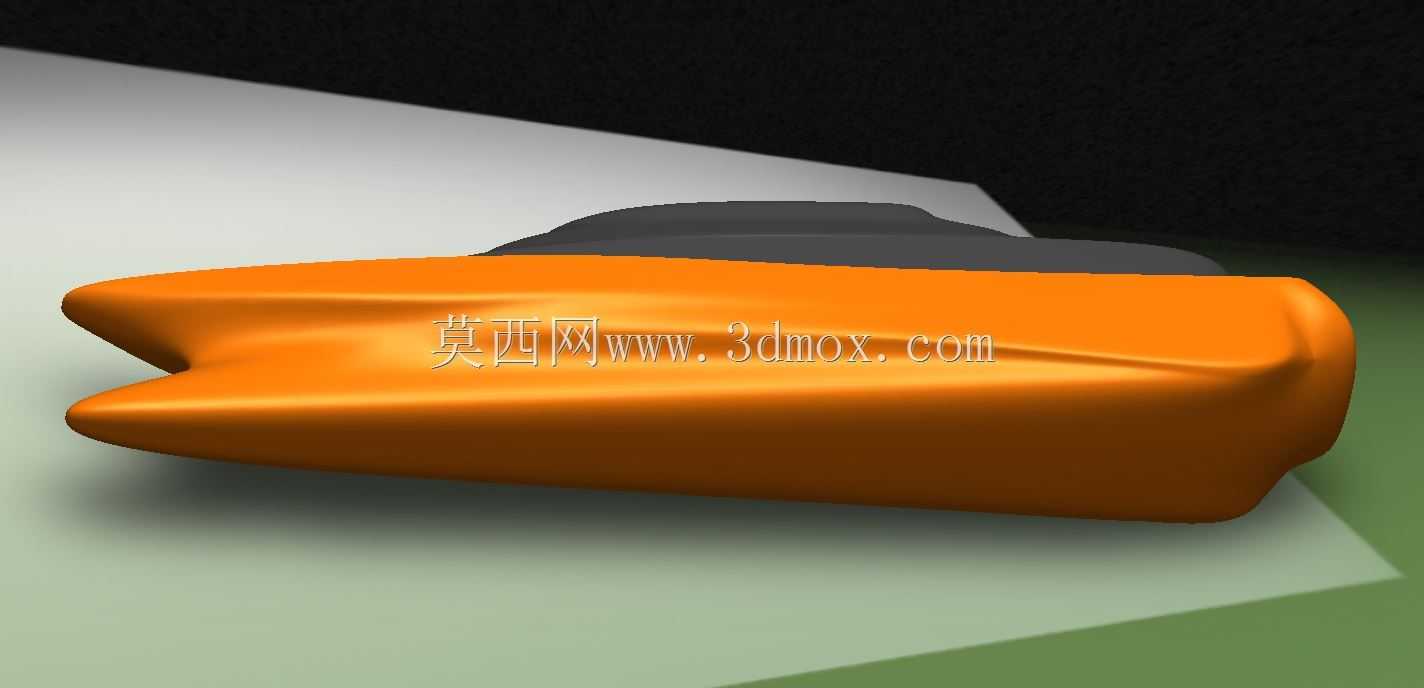

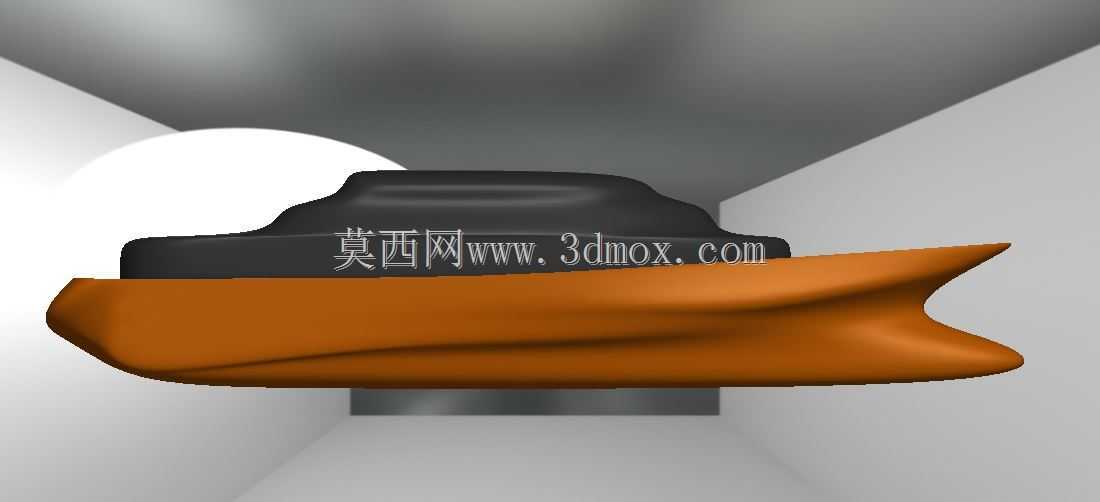

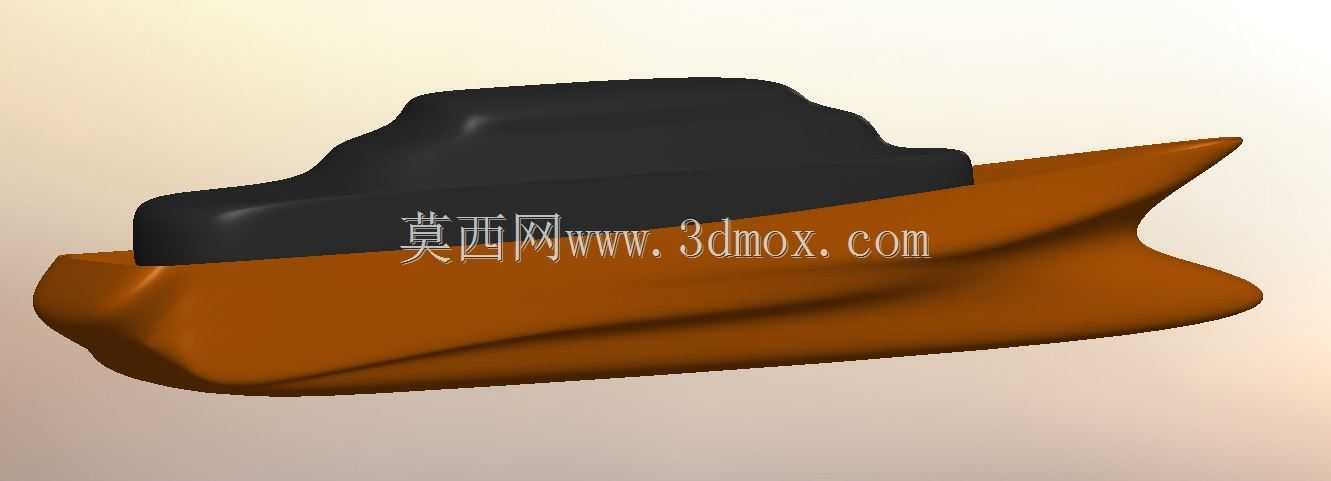

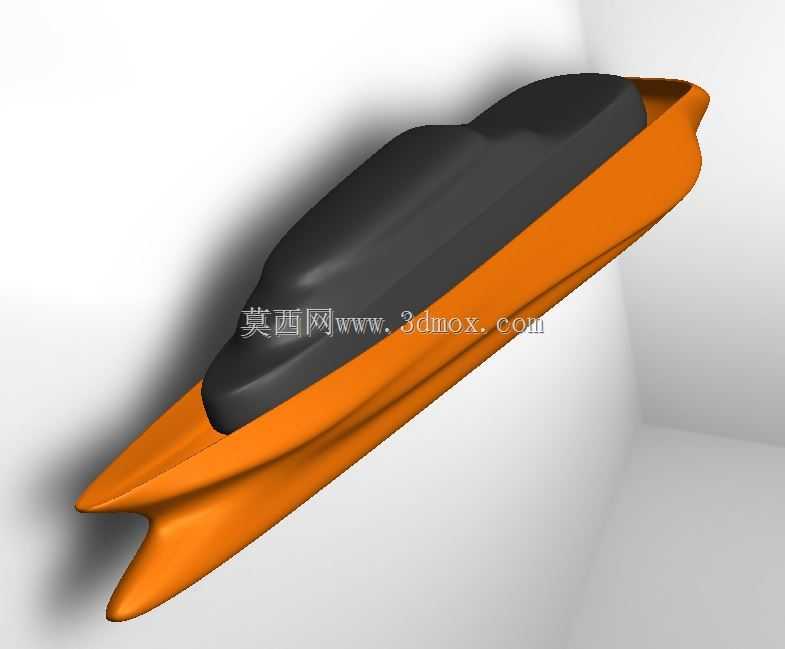

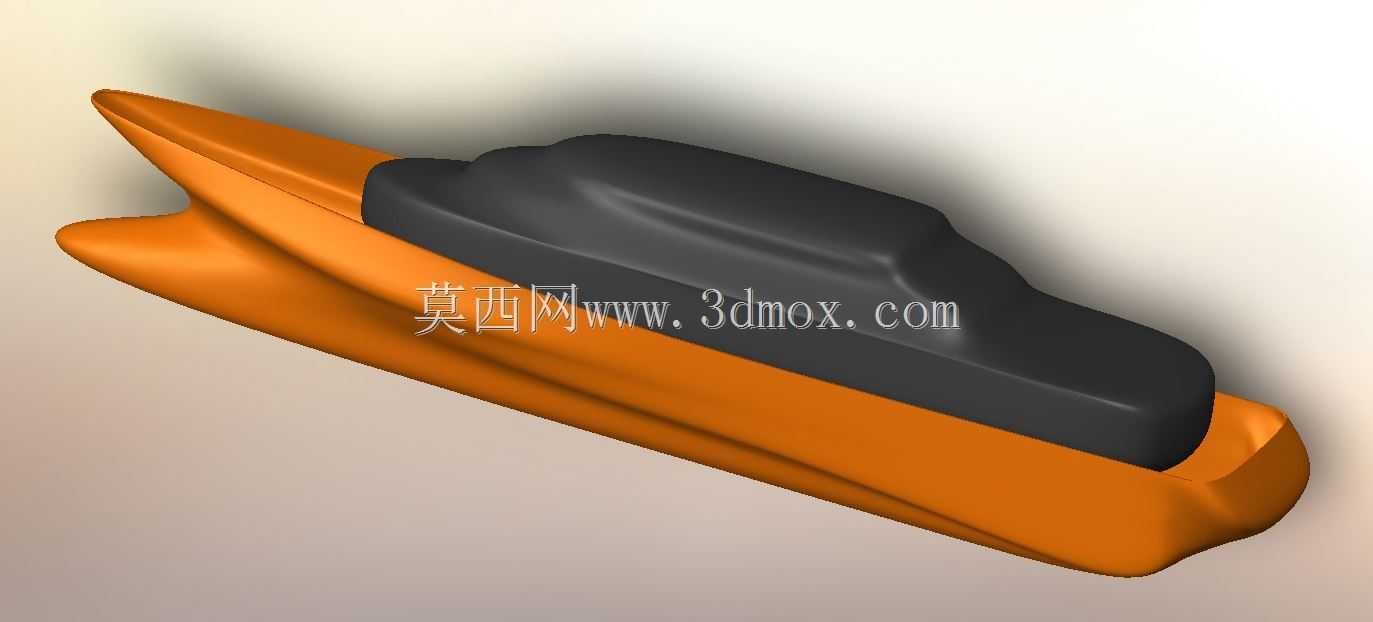

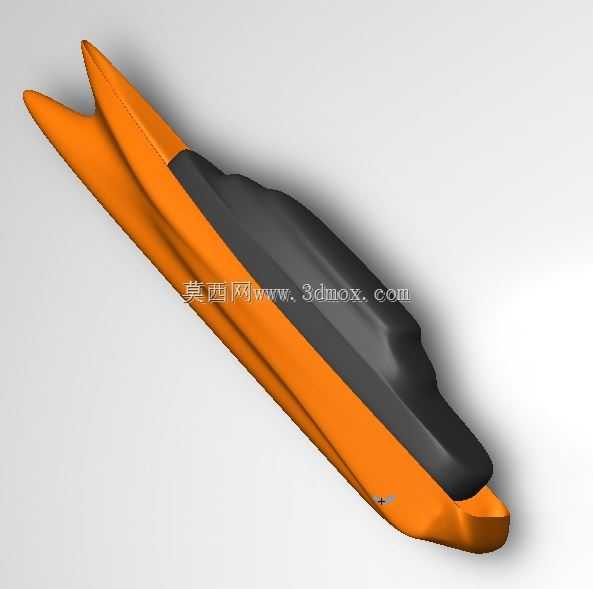

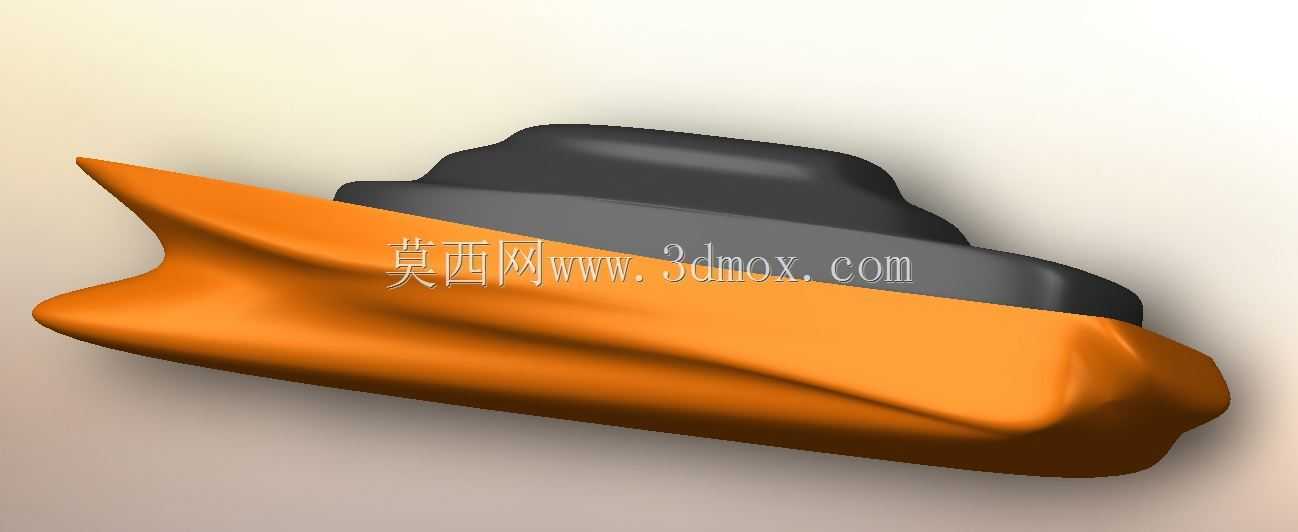

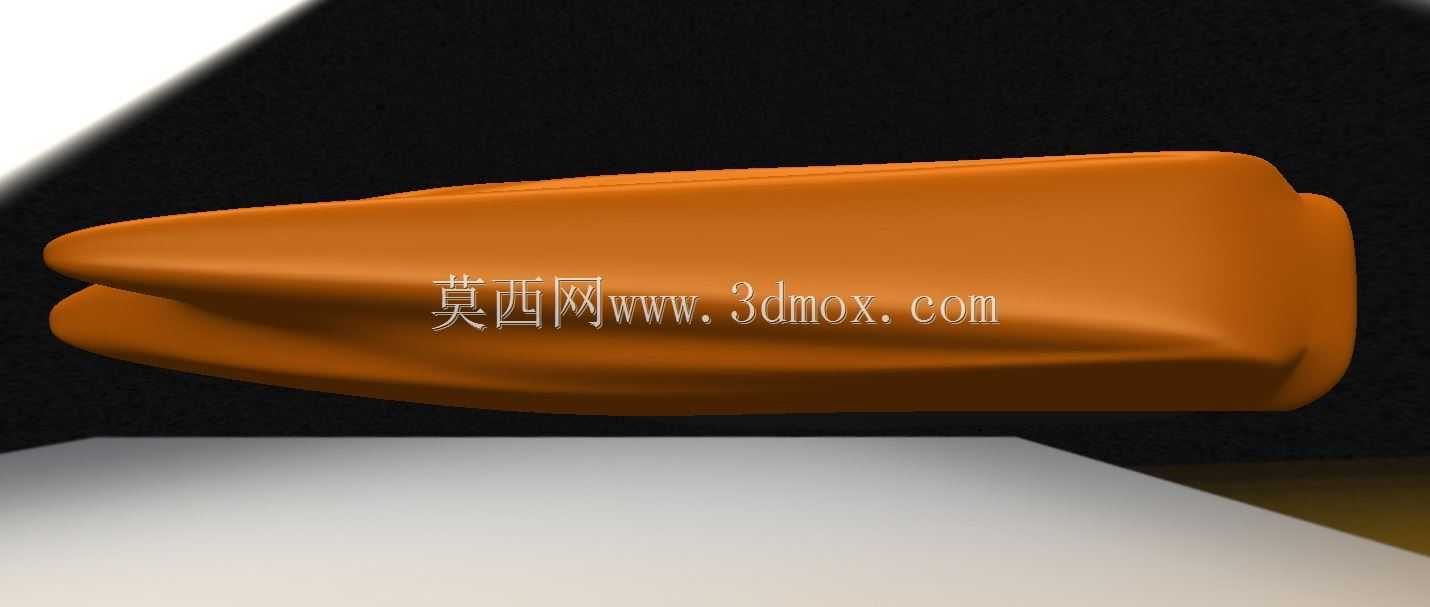

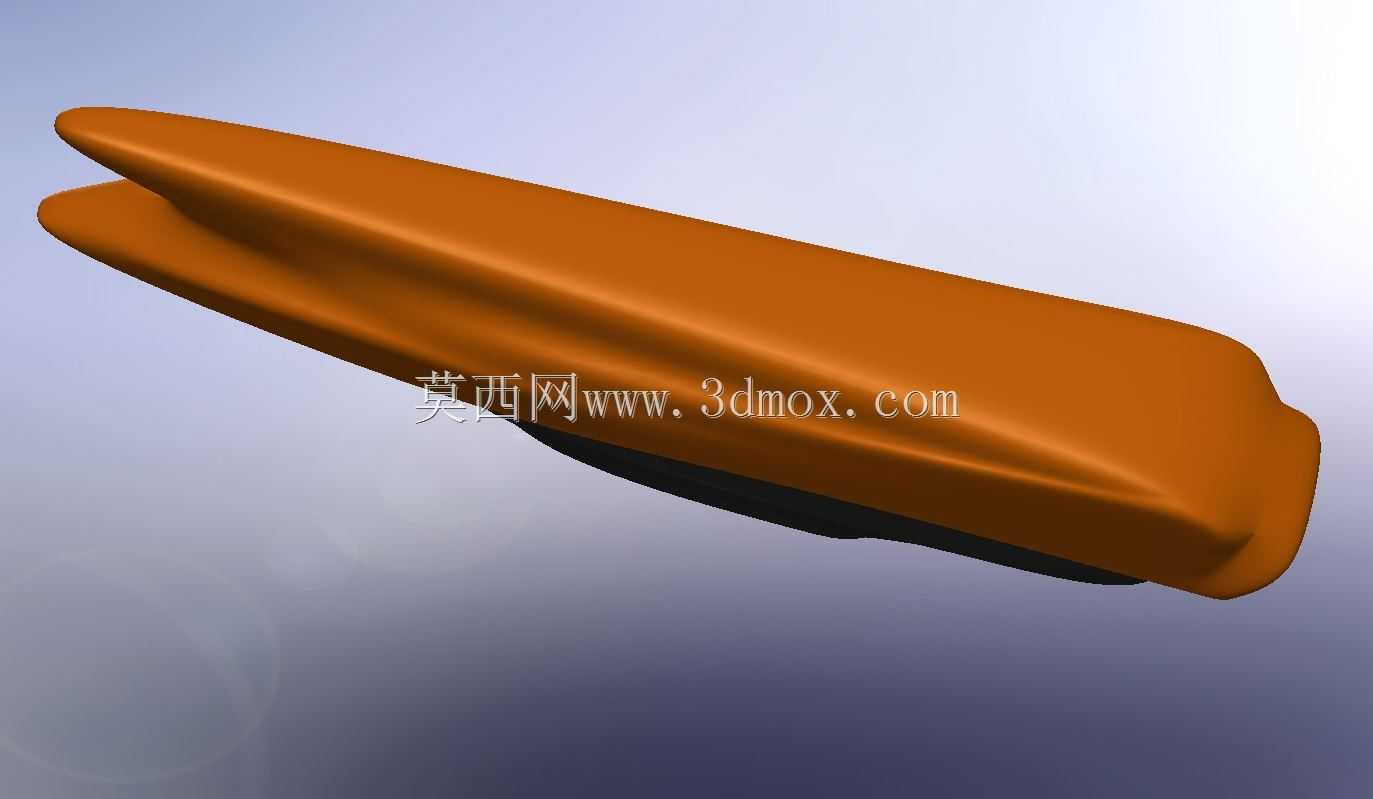

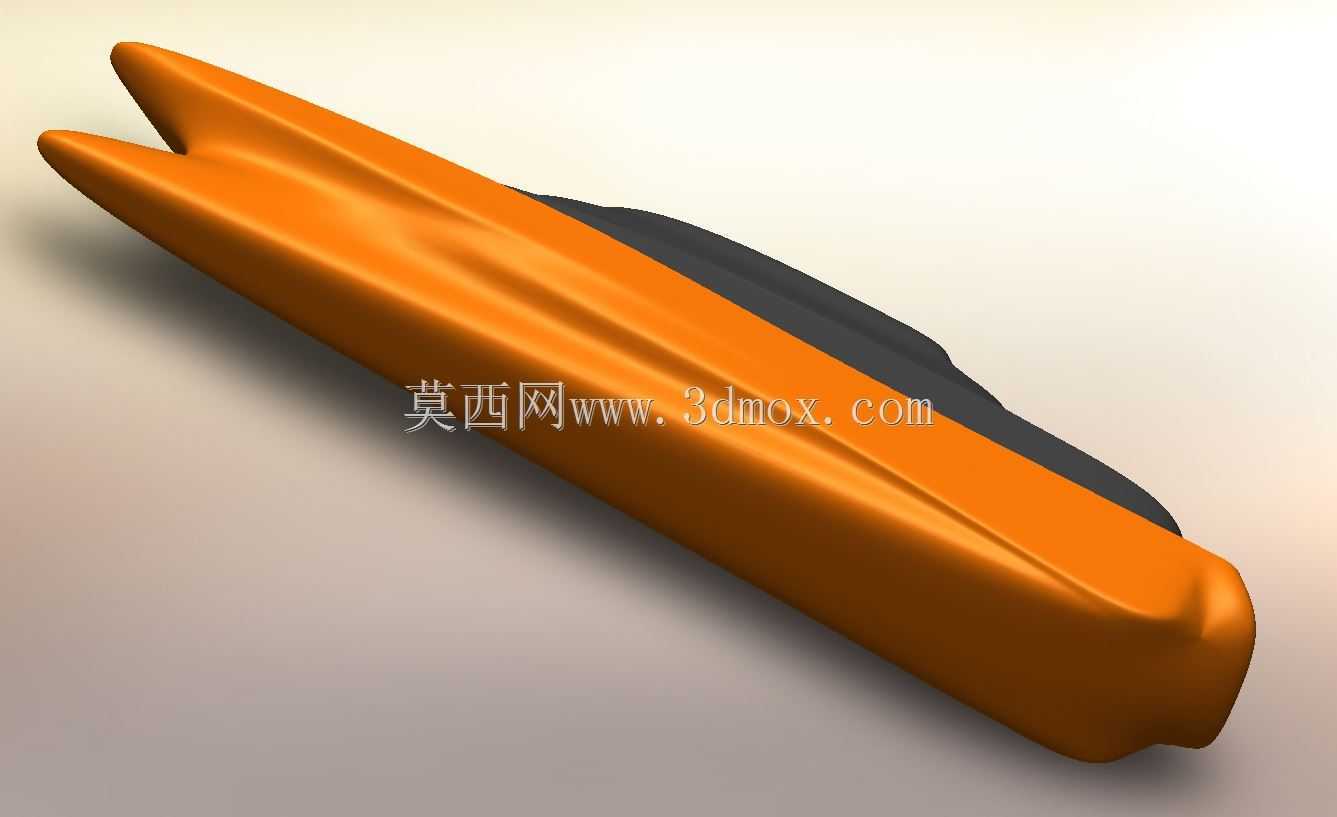

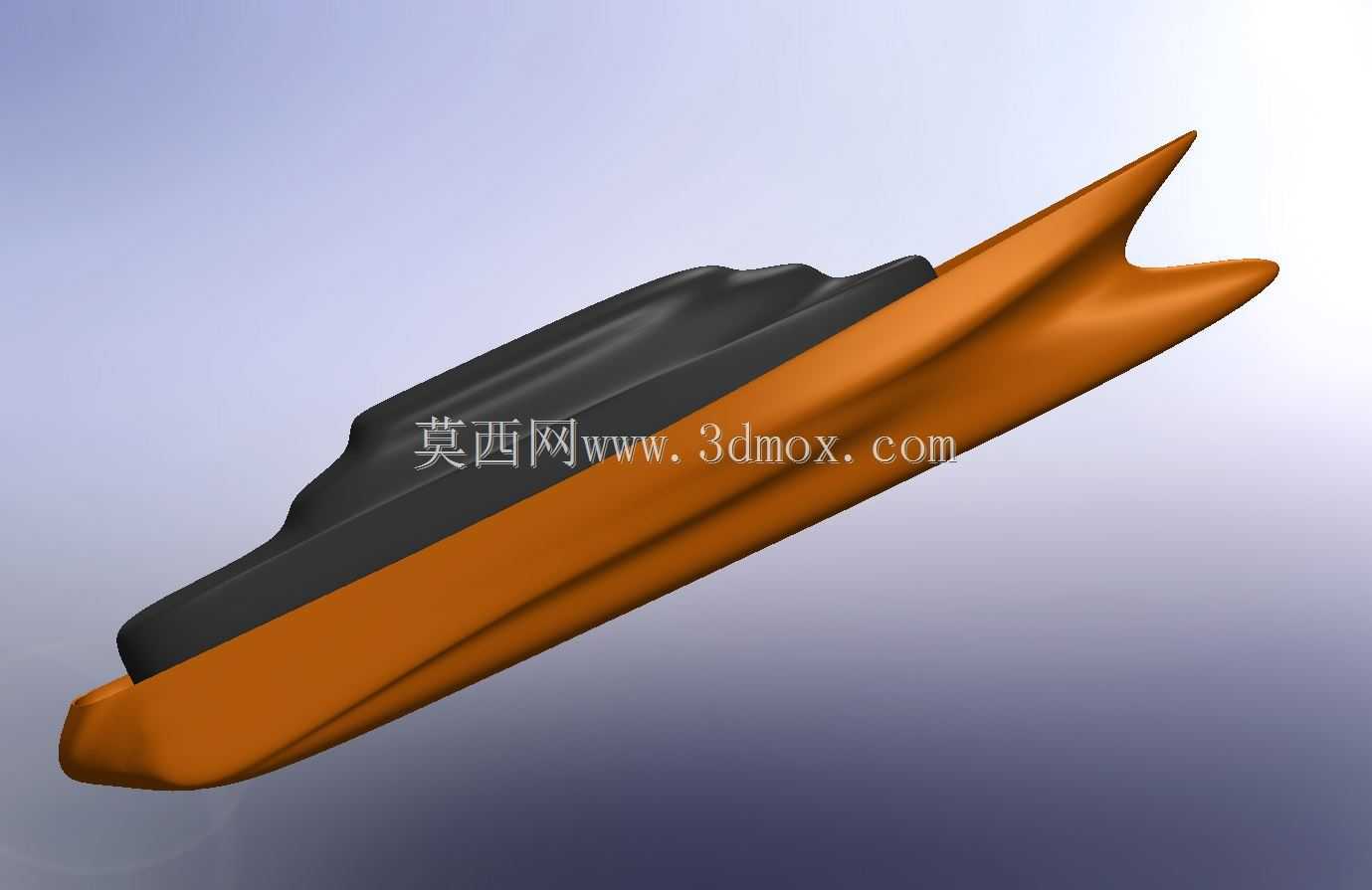

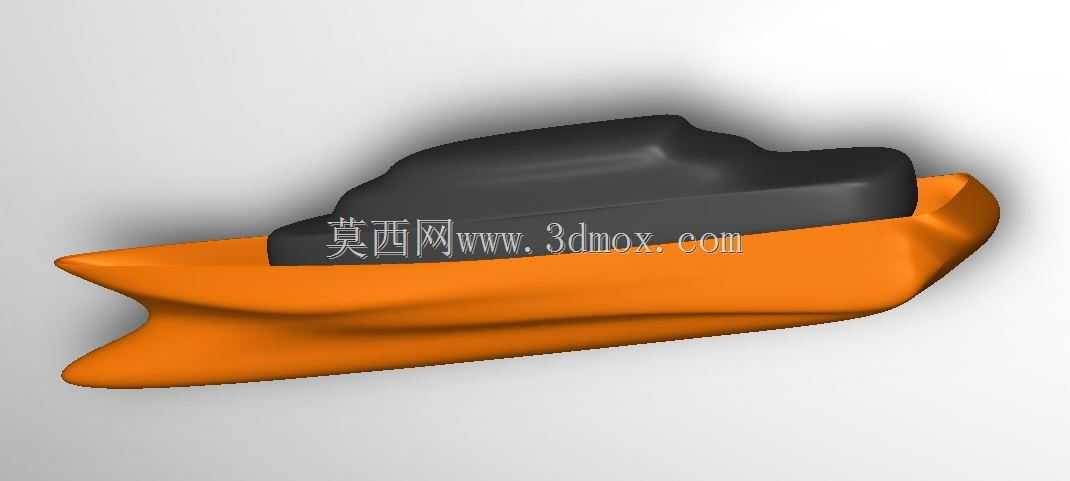

　　在船舶设计的前期概念验证阶段，简化的船体外形模型是开展水动力初步仿真、舱室布局推演、外观方案比选的核心载体，本次呈现的船舶简化结构模型，针对内河及近海短途航行的小型客运接驳、观光游览类船舶的概念设计需求搭建，剥离了非核心的管路、舾装、内饰细节，保留了决定船舶航行性能与整体布局的核心结构特征。从实际应用场景来看，这类简化模型首先会用于船舶总体设计的初期方案迭代，在项目立项初期，设计团队不需要完整的生产级详细模型，仅通过核心外形结构就可以完成排水量初算、重心位置估算、航行阻力初步预判，快速筛除不合理的线型方案，避免后续详细设计阶段出现颠覆性的方案调整，大幅压缩前期方案的论证周期。模型的船体部分采用前倾式首柱设计，首舷弧做了平滑抬升处理，这种线型能够有效降低航行时的首浪冲击，减少船舶在中高航速下的首部上浪问题，适配内河B级航区以及近海遮蔽航区的航行工况，船体中部采用平行中体设计，既能够最大化舱内可用空间，也能降低船体线型的加工复杂度，对于小型钢质或者玻璃钢材质船舶来说，平行中体段的板材加工难度更低，生产阶段的板材套料利用率更高，能够有效控制建造成本。船体尾部采用U型剖面过渡，预留了舷外挂机或者小型轴系推进的安装空间，尾部甲板区域的平整结构可以兼顾人员登乘、设备临时放置的使用需求，在实际运营场景中，这类小型船舶的尾部区域通常会设置系缆桩、登乘梯接口，简化模型中预留的尾部平整边界，能够为后续详细设计阶段的舾装件布置提供充足的安装空间参考。

　　上层建筑部分采用一体化流线型设计，整体轮廓做了圆弧过渡处理，没有突兀的直角结构，一方面能够降低航行过程中的风阻，对于航速在15节到25节区间的小型船舶来说，风阻在总航行阻力中的占比可达15%到20%，流线型上层建筑能够有效降低这部分阻力，提升燃油经济性；另一方面一体化的上层建筑结构能够减少结构拼接缝隙，降低雨水、海浪渗入舱室的概率，提升船舶的水密性能。上层建筑的舱室轮廓高度按照小型船舶的人员站立空间需求设置，内部净空边界预留了1.9米到2.1米的人员活动高度，能够满足普通成年人在舱内直立行走的需求，同时上层建筑的前后挡风玻璃位置做了倾斜角度设计，既能够减少航行时的玻璃反光，提升驾驶视野，也能进一步优化风阻表现。从设计思路层面，整个模型采用自顶向下的设计逻辑搭建，首先确定船舶的设计水线位置，以水线为基准向上向下分别推导干舷高度与船体吃水深度，干舷高度按照小型船舶的载重线规范要求预留了足够的安全余量，能够保证船舶在额定载客状态下，干舷高度满足航区的安全规范要求，避免航行中甲板上浪带来的安全隐患。船体的型线设计采用多截面放样的方式生成，从首柱到尾柱的各个控制截面按照阻力最优的原则做了平滑过渡，没有出现型线突变的区域，避免航行过程中产生额外的漩涡阻力。模型的外形尺寸边界按照小型观光接驳船的常用规格设置，总长控制在12米到15米区间，型宽控制在3.2米到3.8米区间，型深控制在1.6米到1.9米区间，这个尺寸区间的船舶能够适配国内绝大多数内河旅游码头、

　　近海观光码头的靠泊要求，不需要对现有码头的靠泊设施进行改造，同时船舶的总吨位控制在20总吨以内，能够降低船舶的注册登记、运营维护成本，适配小型水上运营企业的使用需求。安装边界层面，模型中预留的船体底部结构空间，能够适配单机或者双机的小型船用柴油挂机、电动推进系统的安装，船体甲板的载荷边界按照每平方米200公斤的人员载荷预留，能够满足额定载客30人到40人的使用需求，上层建筑顶部预留了导航设备、信号灯、通风设备的安装平面，不需要对上层建筑结构做额外的开孔改造就可以完成相关设备的安装固定。在实际的设计流程中，这类简化模型还可以作为船舶虚拟展示、船员操作培训的基础载体，在VR实训系统中，轻量化的简化模型能够降低系统的渲染压力，

　　保证实训过程的画面流畅度，同时核心结构的准确还原也能保证实训内容的真实性，帮助船员快速熟悉船舶的整体布局与操作边界。不同于生产级的详细设计模型，这类概念阶段的简化模型更注重核心结构特征的准确传递，不需要表达每一个焊缝、每一个螺栓的具体位置，但是所有影响船舶性能、布局、安装的核心尺寸边界都做了准确的约束，能够为后续的详细设计、性能仿真、生产加工提供可靠的基础参考，避免后续设计过程中出现尺寸冲突、性能不达标等问题。在水动力仿真环节，基于这个简化模型生成的计算流体力学网格，能够快速得到不同航速下的阻力值、纵倾值，设计人员可以根据仿真结果快速调整船体的首柱角度、平行中体长度、尾部线型，在多个方案中找到性能与成本的最优平衡点，相比直接使用详细模型开展仿真，简化模型的网格划分效率提升60%以上，仿真计算的时间也能缩短一半左右，非常适合前期多方案的快速比选。对于船舶制造企业来说，这类标准化的简化模型还可以作为系列化产品开发的基础母型，在母型的基础上通过调整船长、型宽、上层建筑布局，快速衍生出不同载客量、不同航速等级的系列船舶产品，大幅缩短系列产品的开发周期，降低产品开发的人力成本。
