叠放式家用塑料高凳结构设计

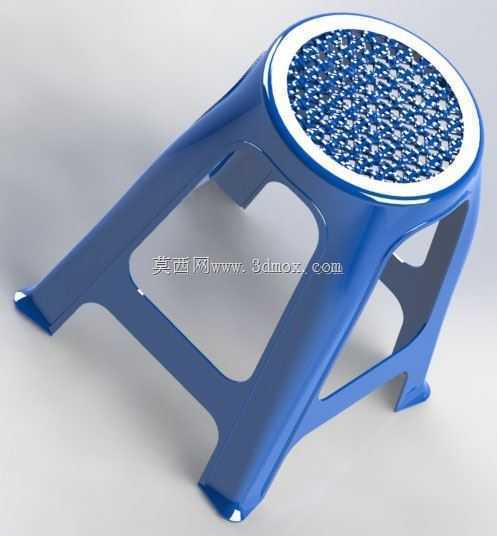

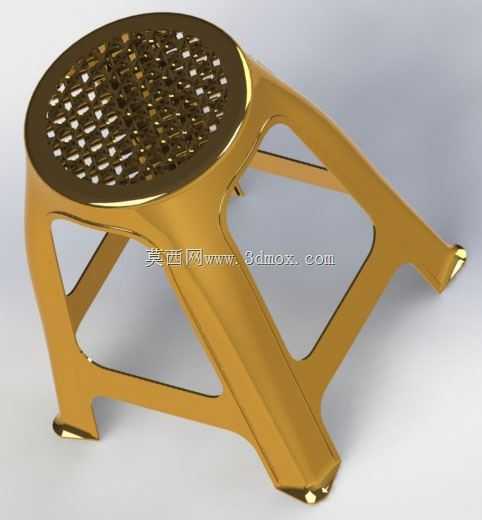

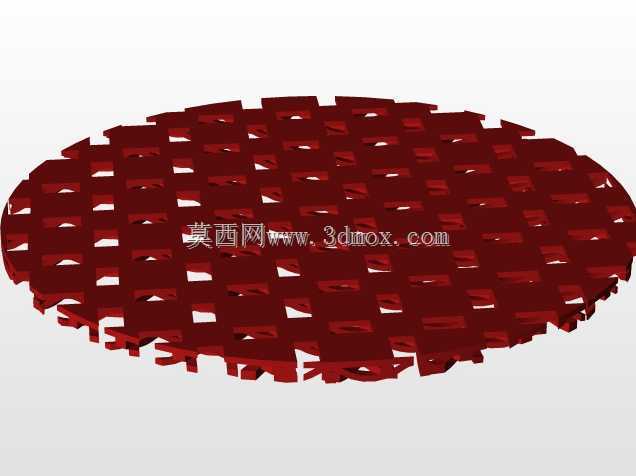

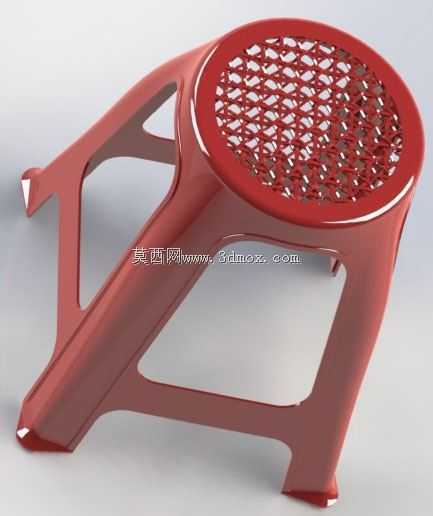

　　日常民用场景里，这类塑料高凳的使用覆盖度极高，不管是家庭临时加座、餐饮排档散座配置、活动会场临时坐具布置，还是生产车间操作工位的临时坐具，都能看到这类结构的身影。做这款结构设计的时候，最先要平衡的就是材料用量和承重性能的关系，毕竟是批量注塑生产的民用产品，壁厚控制直接关系到单件成本，常规PP共聚料生产的话，主体壁厚控制在2.8-3.2mm区间，既不会因为壁厚过大导致注塑件表面出现缩痕，也不会因为壁厚不足导致承重时应力集中位置出现断裂。凳面的镂空格栅设计不是单纯为了减重，一方面是注塑过程中减少大平面的收缩变形，另一方面日常使用时洒落的水渍、杂物可以直接从格栅缝隙漏下，不会在凳面积存，清洁的时候直接冲淋就能快速沥干，

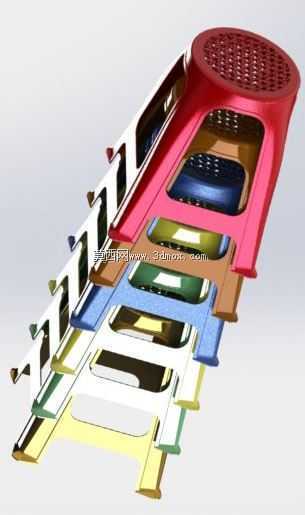

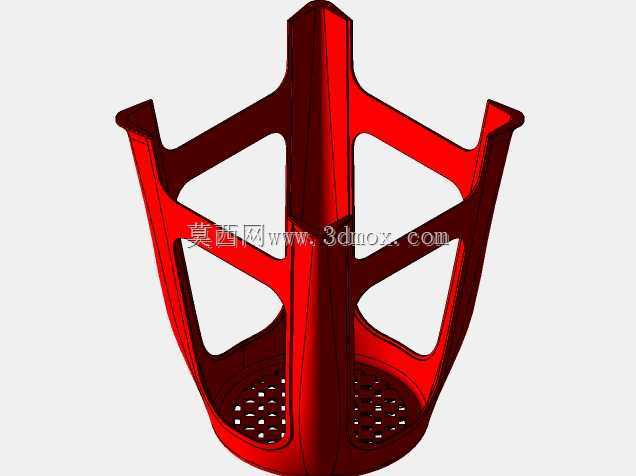

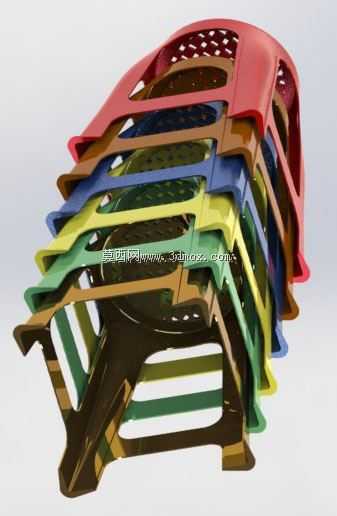

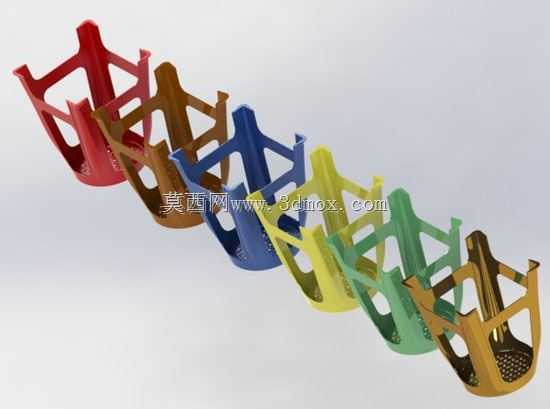

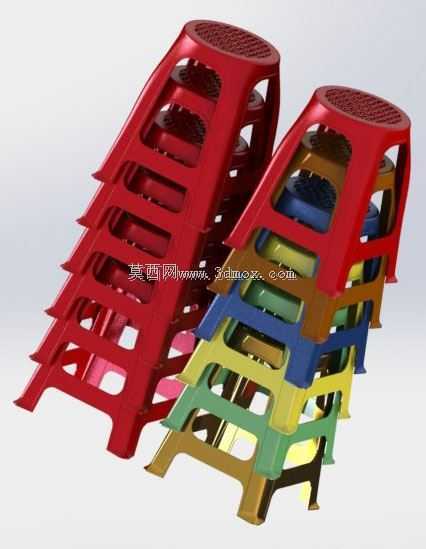

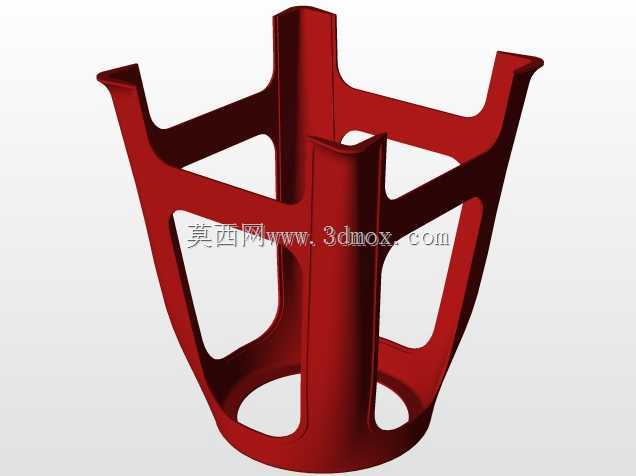

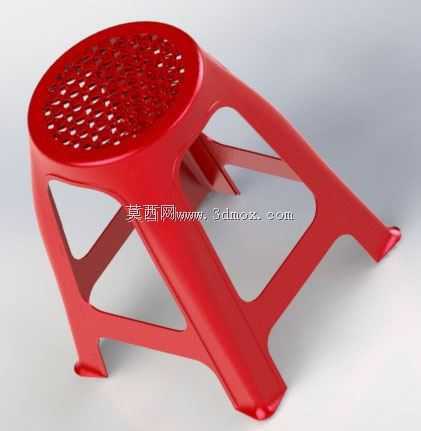

　　不会像整面实心凳面那样容易积水积灰。凳腿的梯形外扩结构是核心受力设计，四条凳腿从凳面位置向下逐步向外张开，着地位置的支撑边界比凳面外沿宽出60-80mm，这个外扩量是经过反复校核的，外扩量太小的话，人侧坐或者重心偏移的时候很容易侧翻，外扩量太大又会导致单凳占用空间过大，堆叠的时候相邻凳子的卡滞量不足，容易滑脱。凳腿之间的横向连接筋不是等宽设计的，靠近凳面位置的连接筋宽度更宽，主要承担凳面传递下来的竖向荷载，靠近着地端的连接筋宽度收窄，主要作用是约束四条凳腿的侧向变形，避免人坐上去的时候凳腿向外张开出现永久变形。叠放结构的设计是这款产品的核心实用点，相邻凳子叠放的时候，上方凳子的凳腿可以顺着下方凳子的内侧筋位滑入，

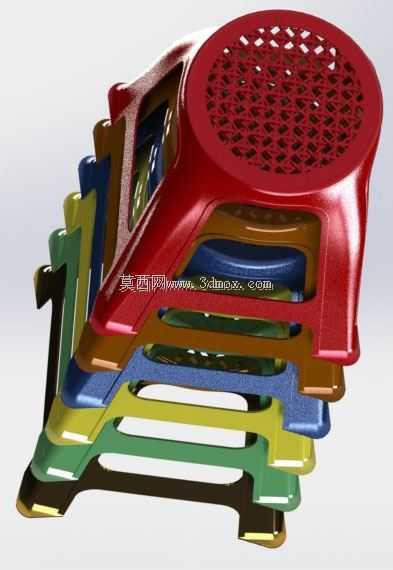

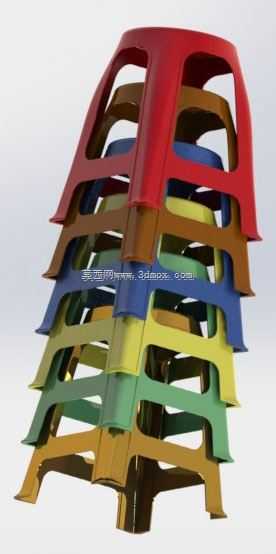

　　叠放到位后上下凳的间隙控制在15-20mm，既不会因为间隙过小导致叠放后卡滞难以分离，也不会因为间隙过大导致叠放多摞的时候整体倾斜歪倒，常规仓储运输状态下，单摞可以叠放15-20张，占用的竖向空间仅为单张凳子高度的2.5倍左右，极大降低了仓储和运输的空间成本。凳脚位置做了局部加厚的磨砂接触面，没有额外加装橡胶脚垫，是考虑到民用场景下橡胶脚垫容易脱落丢失，直接在塑料本体上做磨砂纹理，既可以增加和瓷砖、水泥地面的摩擦力，避免滑动，也减少了后续装配的工序和配件成本。做结构校核的时候，重点测试了几个极端受力工况：一是凳面边缘100mm位置的集中荷载，模拟人侧坐时重心完全压在凳面边缘的状态，这个位置的应力集中最明显，

　　通过在凳面底部加放射状的加强筋，把集中荷载分散到四条凳腿上，避免边缘位置受载开裂；二是叠放运输时的侧向挤压，模拟运输过程中货物晃动对整摞凳子的侧向冲击，通过凳腿上的定位凸台，让叠放的相邻凳子之间有足够的卡滞力，不会因为侧向冲击就散垛；三是低温环境下的抗冲击性能，北方冬季室内外温差大，普通PP料低温下容易变脆，所以在结构转角位置全部做了R3-R5的圆角过渡，避免直角位置的应力集中，即使在零下十度左右的环境下，正常挪动磕碰也不会出现脆裂。很多同类产品容易出问题的位置是凳腿和凳面的连接转角处，这个位置是竖向荷载和侧向弯矩的叠加位置，设计的时候特意把这个位置的过渡圆角加大，同时在转角内侧加了三角形的加强筋，筋的厚度比主体壁厚薄0.5mm，避免加强筋位置在注塑表面出现缩痕。凳面的边缘做了10mm宽的翻边，向下弯折20mm，这个翻边一方面是增加凳面的整体刚度，避免大平面凳面受载出现凹陷变形，另一方面人挪动凳子的时候可以直接抓着翻边位置搬移，不需要抠凳面的格栅缝隙，搬移更顺手。从安装边界来说，单张凳子的着地投影尺寸为320mm*280mm，常规成年人坐的时候，腿部活动空间不会超出这个投影范围太多，不管是摆在餐桌旁还是临时放在过道里，都不会占用过多通行空间，叠放状态下整摞凳子的投影尺寸和单张一致，闲置的时候可以靠在墙角存放，不会挤占日常活动空间。
