工业设备用M5螺栓连接管状拉手结构

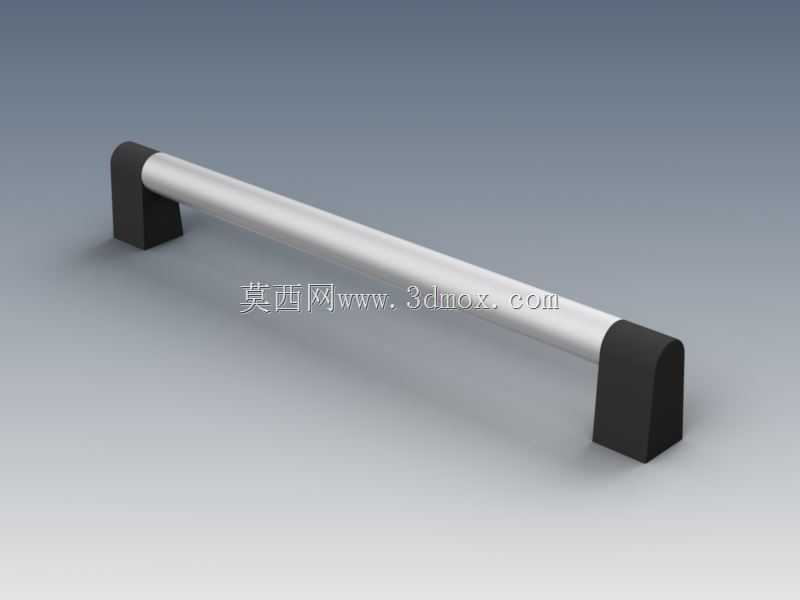

　　这款管状拉手的设计，最初是针对工业机柜、检测设备外门、小型加工设备防护舱门的手动启闭需求开发的，在车间现场的各类中小型设备上适配性极强，不管是钣金材质的电气柜门板、铝型材搭建的设备防护栏检修门，还是实验室检测仪器的外罩开启位，都能见到这类结构把手的应用。不同于民用家具的小尺寸拉手，工业场景下的把手需要兼顾握持舒适度、安装牢固度与长期使用的抗形变能力，这款产品在结构设计上做了针对性的优化。主体承力杆采用空心圆管结构，在保证整体抗弯强度的前提下，尽可能降低了自身重量，不会给门板额外增加过多负载，圆管的外径尺寸经过多轮人机工程验证，成年男性手掌握持时手指能完全环握，施力开启门板时不会出现硌手的情况，表面做了哑光金属处理，

　　即便车间环境存在少量油污、粉尘，擦拭清理也十分方便，不会残留难以清洁的污渍。两端的固定支座采用了带圆弧过渡的块状结构，没有尖锐的直角棱边，能避免车间操作人员经过时被磕碰划伤，支座底部设计为平面安装面，和门板表面可以完全贴合，不会出现安装缝隙藏污纳垢的问题。连接方式选用M5螺栓紧固，这个规格的螺栓在工业五金件中通用性极强，不管是钣金门板的压铆螺母安装位，还是铝型材端面的预置螺纹孔，都能直接适配，不需要额外加工特殊规格的安装孔，现场安装时只需要在门板对应位置打两个适配M5螺栓的通孔，从门板背面穿入螺栓拧紧即可完成固定，安装效率很高，后期如果出现把手损坏需要更换，也不需要对门板做二次加工，直接替换同规格配件就行。

　　安装边界的设计也充分考虑了不同门板的厚度适配性，支座的高度预留了足够的握持间隙，手掌穿入握杆和门板之间的空间时不会被门板边缘卡到，即便是戴了常规的劳保棉纱手套，也能顺利握住把手施力。从受力角度来看，两端支座的受力点直接落在安装螺栓的正上方，开启门板时的拉力会垂直传递到螺栓上，不会产生额外的扭矩给螺栓造成侧向剪切力，能有效提升连接结构的使用寿命，避免长期使用后出现支座松动、螺栓断裂的问题。在实际选型应用中，这类把手还可以根据门板的宽度调整握杆的长度，不需要改动两端支座的结构，只需要裁切对应长度的圆管压装到支座上即可，能覆盖从300mm到800mm宽度的各类门板使用需求，不管是窄幅的电气控制箱门，还是宽幅的设备防护大开门，

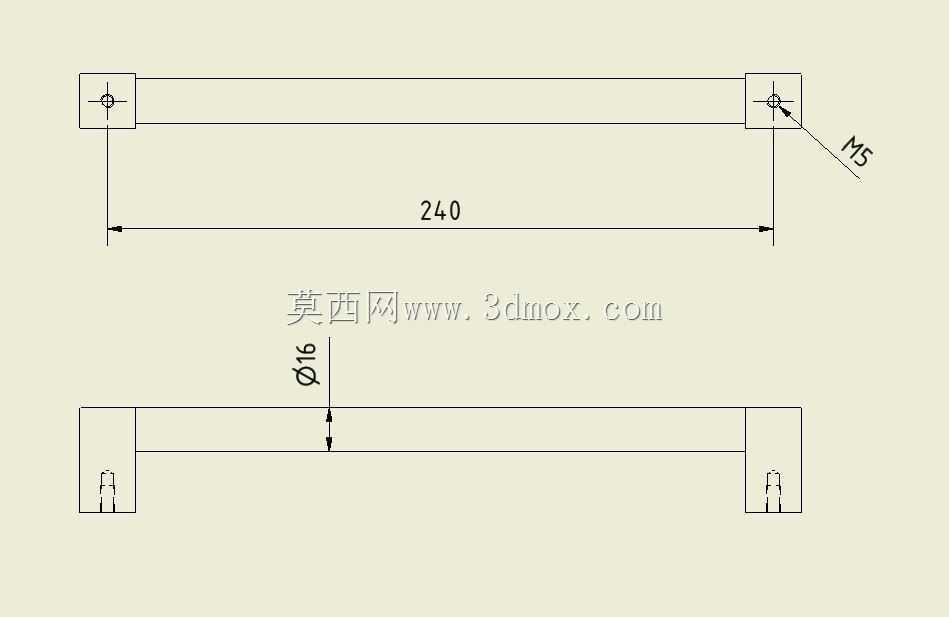

　　都能找到适配的长度规格。和外露式的螺栓安装把手不同，这款产品的螺栓连接结构完全隐藏在支座内部，从外侧看不到任何紧固件，整体外观简洁流畅，不会因为外露的螺栓头勾挂车间里的线缆、工作服边角，也能避免粉尘、水汽从安装缝隙进入螺栓位置造成锈蚀，在有一定防潮要求的设备上使用也能满足需求。针对不同的使用环境，支座部分可以选用工程塑料或者压铸铝合金材质，工程塑料材质的支座绝缘性能好，用在电气柜门上能避免漏电风险，压铸铝合金材质的支座强度更高，适合用在需要频繁开启、受力更大的重型设备门板上，两种材质的支座安装尺寸完全一致，选型替换时不需要重新加工门板安装孔，互换性很强。握杆部分和两端支座的连接采用过盈压装加定位销的双重固定方式，即便是长期反复施力拉拽，也不会出现握杆和支座松脱转动的情况，能承受超过1000N的垂直拉力不出现结构损坏，完全满足工业场景下的使用强度要求。在三维建模过程中，这类标准五金件的模型需要严格控制安装孔位的尺寸公差，两个支座的安装孔中心距要和握杆长度精准匹配，安装面的平面度也要做公差约束，避免实际安装时出现支座和门板贴合不严、螺栓孔位对不上的问题，建模时还要预留出螺栓头部的安装空间，确保门板背面的螺栓能顺利穿入支座的螺纹孔，不会出现空间干涉导致无法拧紧的情况。
