一英寸快装法兰式管路连接夹具

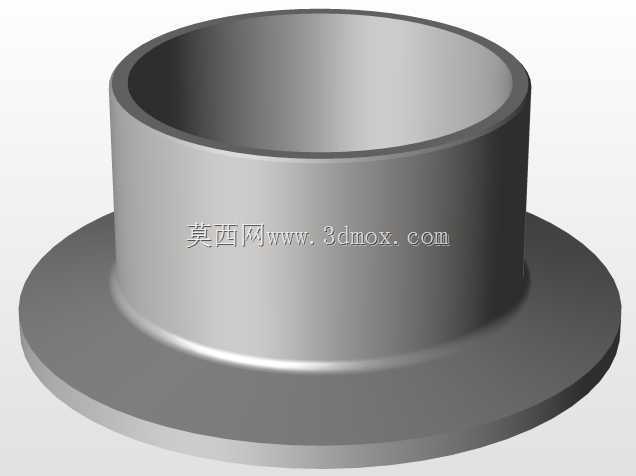

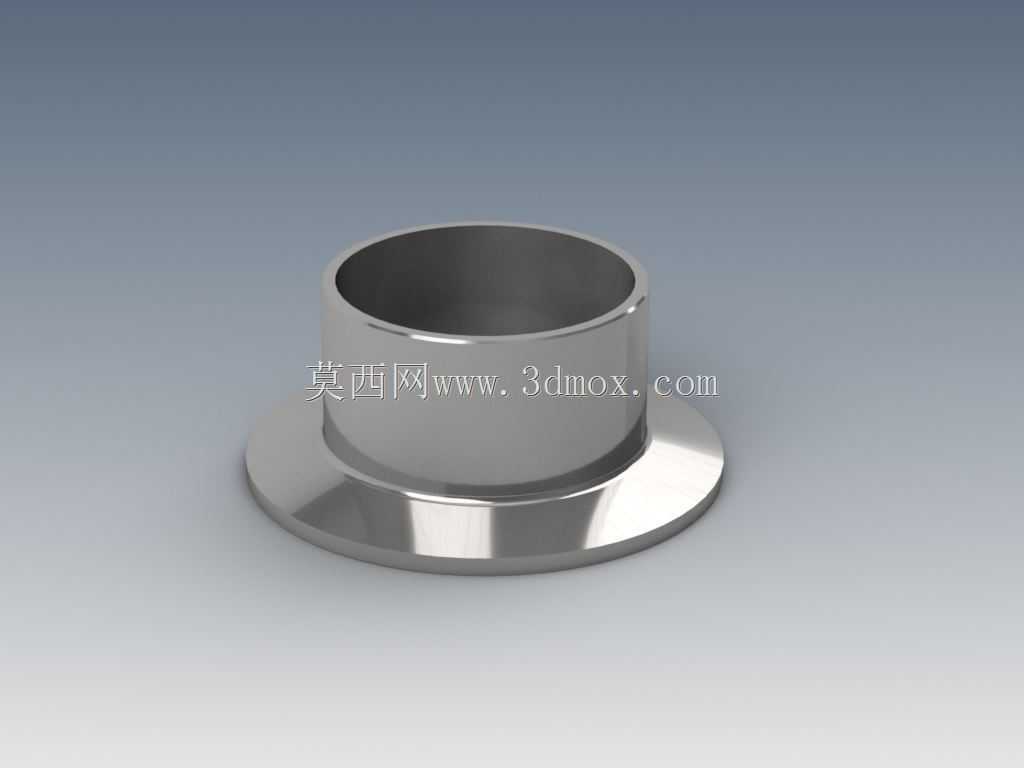

　　这类一英寸规格的法兰式管夹，在洁净流体输送管路、低压气动系统、小型化工实验装置的管路布设场景中应用十分普遍，日常做设备管路改造、实验台架搭建时经常会用到这类连接件，相比螺纹连接的接头，它的安装效率更高，不需要在管端加工外螺纹，也不用缠绕生料带做密封预处理，对接时只要将两端带同规格法兰边的管路对齐，配合对应的卡箍锁紧就能完成密封连接，拆卸维护时松开卡箍即可拆分管路，不会像螺纹接头那样因为长期锈蚀出现拆不动的情况。从结构设计来看，这个零件整体采用一体成型的回转体结构，主体是等内径的直通套筒段，套筒一端向外延伸出圆盘状的法兰凸缘，凸缘的外径比套筒外径大出足够的压紧宽度，凸缘的密封面做了平整的精加工处理，

　　表面粗糙度控制在适合配合密封圈的区间，安装时在两个对接法兰的密封面之间夹入适配的密封垫片，外部用对应的快装卡箍箍住两个法兰的外缘斜面，拧紧卡箍的锁紧螺栓就能让两个法兰面均匀压紧垫片，实现管路的密封连通。套筒的内径严格匹配一英寸公称通径的管路外径，实际建模时套筒段的长度做了合理控制，既保证管路插入后有足够的套接深度，不会因为套接长度不足出现管路受侧向力时弯折脱落的问题，也不会因为套筒过长浪费安装空间，在紧凑的设备内部布设管路时，不会和周边的阀件、传感器、走线架产生干涉。法兰凸缘的厚度经过力学核算，在卡箍正常锁紧力的作用下不会出现翘曲变形，凸缘外缘的倒角做了适配卡箍斜面的角度处理，

　　卡箍锁紧时的压紧力可以均匀分解为轴向的密封压紧力和径向的定位力，让对接的两段管路自动保持同轴，不需要额外做同轴度校正就能保证管路通径顺畅，不会出现通径错位导致的流阻增大问题。做三维建模的时候，这个零件的特征构建逻辑很清晰，先绘制回转截面草图，标注清楚套筒内径、套筒外径、套筒长度、法兰凸缘外径、法兰厚度、外缘倒角角度这些核心尺寸，用回转命令一次性生成主体结构，之后对密封面、套筒内壁这些有配合要求的面做表面质量的特征标注，建模过程中要注意法兰和套筒衔接的圆角处理，这个位置是应力集中的高发区域，如果做成直角过渡，管路受振动或者侧向冲击的时候，很容易在衔接位置出现裂纹，做合适的圆角过渡可以分散应力，提升零件的抗疲劳性能，

　　实际加工时这个位置的圆角也能减少切削加工的应力残留。从安装边界来看，这个管夹安装时需要预留的操作空间很小，因为是法兰对接结构，不需要像焊接接头那样预留焊接操作的作业空间，也不需要像活接头那样预留很大的扳手拧动空间，只要在管路对接位置周边留出卡箍安装和拧紧螺栓的操作空间即可，在空间局促的设备舱、实验台架内部布设管路时优势非常明显。日常选型的时候，要注意这个规格的管夹适配的是一英寸公称通径的快装管路系统，对应的卡箍、密封垫片都要匹配同规格的快装尺寸，不能和其他标准的法兰尺寸混用，否则会出现密封面压合不紧密导致的泄漏问题。另外这个零件的结构没有多余的复杂特征，不管是采用不锈钢棒料车削加工，还是采用精密铸造后再精加工密封面，都能很方便地加工成型，加工成本可控，适合批量生产应用。在食品加工、生物医药的流体输送场景中，这类管夹的光滑内壁不容易残留物料，清洗消毒的时候很容易冲净内壁的残留介质，不会出现卫生死角，这也是这类快装法兰式管夹在卫生级管路系统中被大量使用的原因之一。建模的时候还要注意尺寸公差的标注，套筒内径和管路配合的位置要选合适的间隙配合公差，保证管路可以顺畅插入，同时不会因为间隙过大出现管路晃动的问题，法兰密封面的平面度公差要控制在合理范围，保证压紧垫片的时候整个密封面都能均匀贴合，不会出现局部压合不实的泄漏点。
