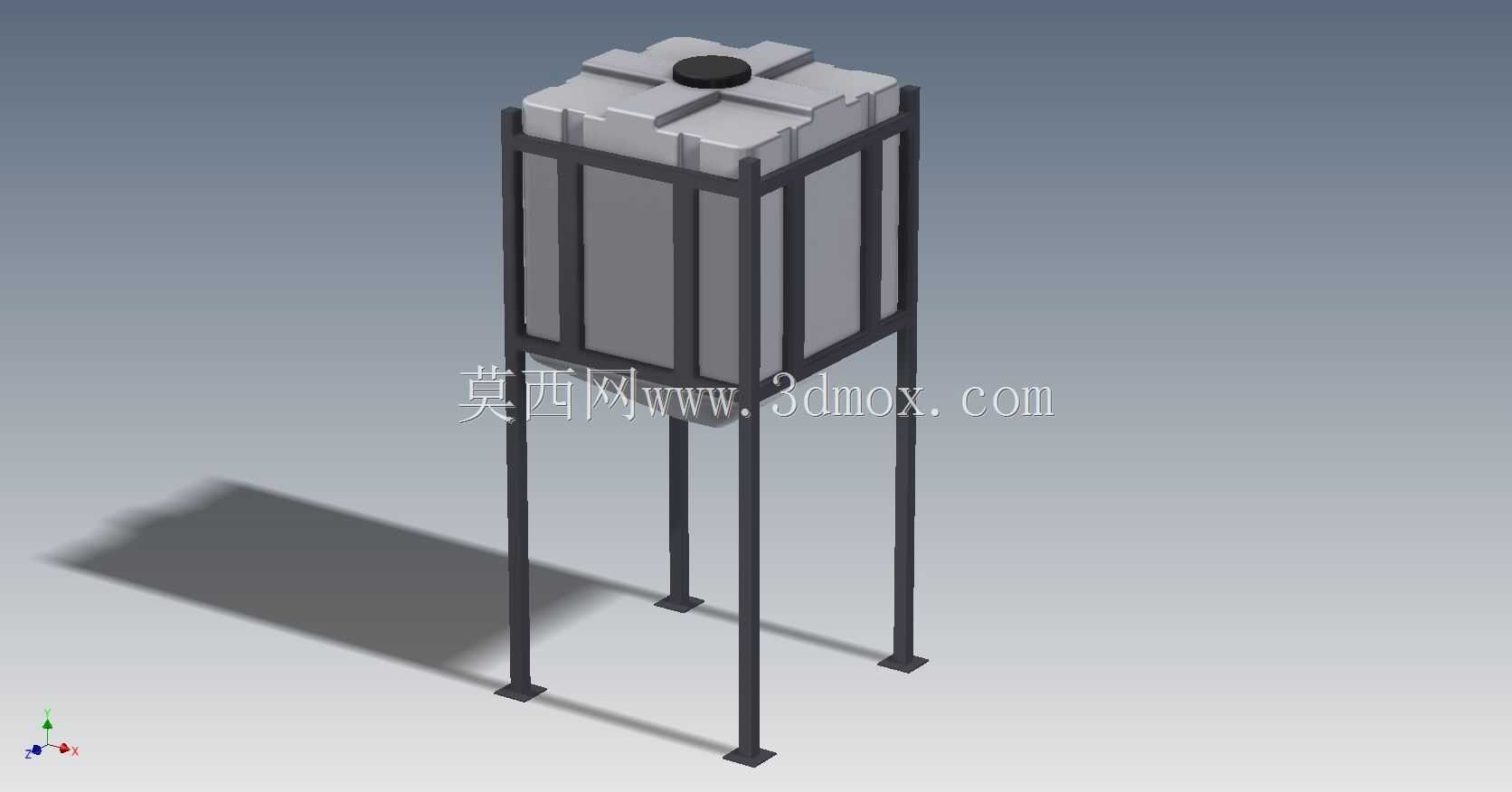

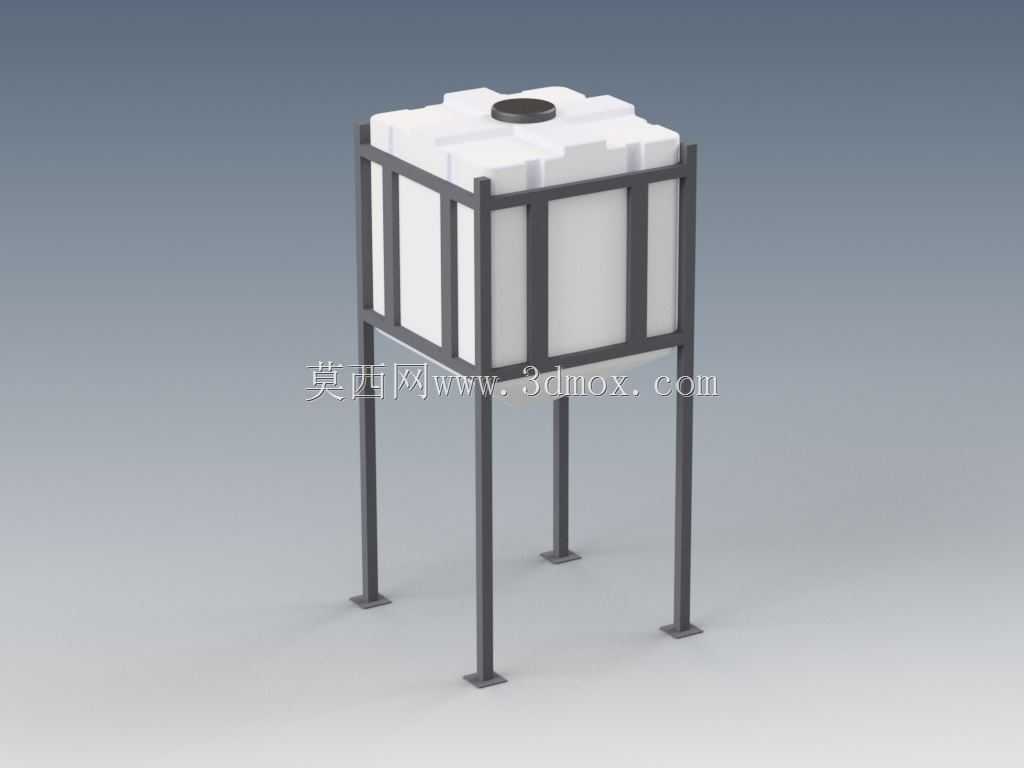

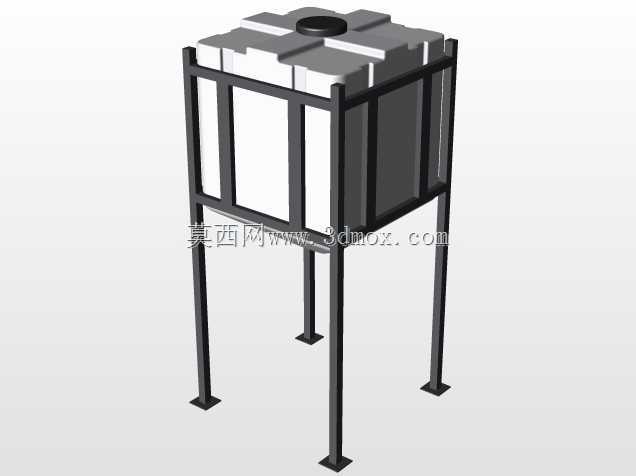

1500L立式方形储料罐带支撑钢架结构

　　这款立式方形储料容器的设计，首先要匹配车间内零散液体、散装颗粒物料的中转存储需求，在化工原料暂存、车间切削液周转、食品级原料缓存这类场景里，传统圆罐存在空间利用率低、堆叠适配性差的问题，方形罐体的截面设计刚好能贴合车间立柱、墙角的安装边界，同容积下比圆罐节省至少18%的平面占地，对于寸土寸金的生产车间仓储区来说，这个尺寸优势在布局规划阶段就能体现出实际价值。

　　罐体本身采用吹塑一体成型的方形结构，顶部预留的圆形注料口做了凸起翻边设计，能避免加注过程中液体外溢顺着罐壁流到外侧钢架上，减少钢架被腐蚀的概率，罐体侧壁做了等距分布的内凹加强筋，不用额外增加壁厚就能提升满料状态下的侧壁抗形变能力，毕竟1500L的容积如果盛装水类介质，满料重量能达到1.5吨以上，侧壁长期受静压力，如果没有加强结构，使用一段时间后很容易出现鼓胀变形，影响和外侧钢架的配合精度。

　　外侧的支撑钢架采用方管焊接成型，四根竖直主立柱直接延伸到底部的安装脚板，脚板上预留的螺栓孔可以直接和地面做膨胀螺栓固定，避免满料状态下罐体出现侧翻风险，钢架的横向围框刚好卡在罐体侧壁的加强筋凹槽位置，相当于给罐体做了一圈周向限位，不管是叉车转运还是静态存储，罐体都不会在钢架内出现窜动。钢架的支腿高度做了统一抬升，底部留出的空间刚好能适配标准吨桶接料的高度，不用额外架高罐体就能直接在底部阀门位置接取物料，减少中转过程的抬升作业步骤。

　　设计过程中首先要核对的是安装边界尺寸，罐体的外轮廓尺寸要和标准仓储托盘的尺寸做适配，保证叉车转运时能直接整托搬运，不用额外定制转运工装；钢架的焊接位置要避开罐体本身的壁厚薄弱区，所有和罐体接触的方管端面都做了磨平处理，避免尖锐棱角划伤罐体外壁，长期使用出现渗漏隐患。顶部注料口的位置没有设在罐体正中心，而是偏置在一侧，这样操作人员站在操作平台上加注物料时，不用探身到罐体正上方，降低作业过程的坠落风险，注料口的密封盖采用螺纹旋紧结构，能适配常规的密封垫圈，存储易挥发介质时可以做到有效密封，减少物料挥发损耗。

　　考虑到车间内可能存在的多罐体并排摆放需求，罐体的外侧壁做了平直处理，相邻罐体并排摆放时可以完全贴合，不会像圆罐那样出现相邻罐体之间的三角空隙，进一步提升仓储空间的利用率。钢架的表面处理采用喷塑工艺，比普通喷漆的耐刮擦、耐腐蚀性能更好，在有少量酸碱溅落的车间环境里，也能保证较长的使用周期不会出现锈层脱落的问题。罐体底部的出料位置做了锥形凹陷设计，能保证罐内的物料可以完全排空，不会在罐底残留积料，减少每次换料时的清理工作量，尤其是存储容易结块的粉体物料时，锥底结构能避免物料在罐底搭桥架拱，保证出料顺畅。

　　在做三维建模的时候，首先要把罐体的壁厚变化做准确，加强筋位置的壁厚过渡要均匀，避免吹塑成型时出现壁厚不均导致的应力集中问题；钢架的焊接位置要预留焊接工艺缺口，保证实际生产时方管对接能焊透，提升整体框架的结构强度，安装脚板的厚度要满足满料承重下的抗弯要求，不能出现地脚位置变形导致的罐体倾斜。整个结构没有多余的复杂零件，所有部件都是常规可加工的标准型材和吹塑件，后期维护更换配件的成本很低，不管是罐体损坏还是钢架局部变形，都可以单独更换对应部件，不用整体报废，能降低长期使用的维护成本。
