立式锥底大容量储液罐结构设计

　　在化工原料仓储、厂区生产物料中转、涉农液体肥存储等场景中，立式储液容器的选型一直是兼顾占地效率与排料便捷性的核心考量，这款锥底立式储液结构的设计，正是围绕大容积存储场景下的实际使用痛点展开。整体罐体采用立式排布，总高度控制在4000毫米，相比同容积卧式储罐，能减少60%以上的地面占用面积，非常适合厂区边角空地、仓储车间有限空间内的布设，安装时仅需要保证支架脚座的四个固定点地面平整度误差不超过5毫米，就能完成整体调平，不需要额外做大面积混凝土基础，降低现场施工的成本与周期。

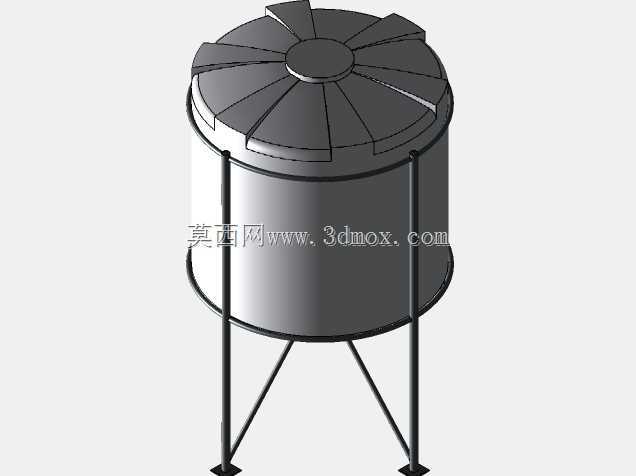

　　罐体上部采用带加强筋的圆弧顶盖设计，顶盖中心预留带密封结构的加注口，日常加注作业时可以通过顶部操作平台完成物料灌入，顶盖边缘的多道径向加强筋，能在户外使用时承受雨雪堆积的载荷，避免长期使用出现顶盖凹陷变形的问题。罐体主体为直筒段结构，筒壁外侧设置两道环形金属抱箍，抱箍与下方的金属支架直接连接，将整罐满载时的液体载荷均匀传递到支架结构上，避免塑料罐体长期受静压出现鼓胀变形，直筒段的内壁做光滑处理，减少物料挂壁残留，尤其是存储带有一定粘度的液体时，能降低物料附着带来的容积损耗与清理难度。

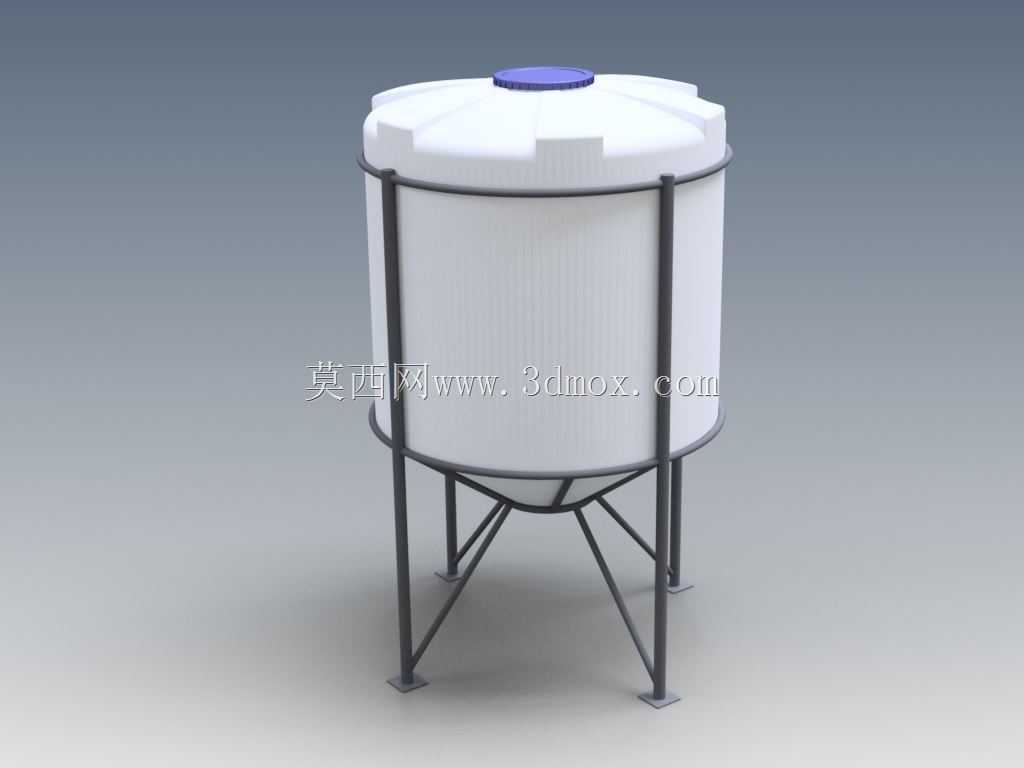

　　下部锥底结构是这款储液罐设计的核心亮点，锥角经过反复校核，既保证了整体高度不会过高，又能让罐内存储的液体依靠自重完全排空，不会在罐底残留积液，不管是存储液态化工原料、生产用水还是散装颗粒状物料，排料时都不需要额外设置罐内清扫装置，日常维护只需要定期通过顶部加注口检查内壁清洁度即可。配套的金属支架采用支腿斜撑结构，四条主支腿底部带方形固定脚盘，支腿之间交叉设置斜拉筋，能抵消满载时罐体的侧向晃动载荷，哪怕是在户外有风的环境下使用，也能保证整体结构的稳定性，支架与罐体抱箍之间采用螺栓连接，运输时可以将支架与罐体拆分，降低运输时的整体体积，现场组装只需要拧紧对应连接螺栓就能完成装配，不需要复杂的焊接作业。

　　在实际使用场景中，这类储液结构可以适配多种物料的存储需求，针对普通生产用水存储，可以直接在锥底最低处安装排料阀门，按需控制出料流量；针对有一定腐蚀性的化工液体存储，可以在罐体材质选型上匹配对应的耐腐蚀材料，支架表面做防腐喷涂处理，延长户外使用寿命；针对颗粒状散装物料存储，锥底结构可以搭配出料溜槽，实现物料的自流装车，不需要额外配置罐内出料输送装置。设计过程中特意规避了传统平底储罐排料不彻底、卧式储罐占地过大的问题，整体结构没有复杂的运动部件，日常使用过程中故障率极低，仅需要定期检查支架连接螺栓的紧固度、罐体密封件的老化情况即可，不需要频繁的维护保养。

　　安装边界方面，除了罐体本身4000毫米的总高度之外，现场布设时需要在罐体顶部预留至少800毫米的操作空间，方便人员进行加注作业与顶盖维护，罐体四周预留500毫米的巡检通道，方便日常检查罐体外观、支架结构是否有异常，排料口位置需要根据现场出料管线的布设方向调整，锥底的最低处距离地面留有足够的阀门安装空间，可以适配不同规格的手动阀门、电动阀门安装，满足不同场景的自动化排料需求。罐体上部的环形抱箍位置还可以根据需要加装液位计安装支架，不需要在罐体壁面额外开孔，避免开孔带来的渗漏风险，通过外置式液位检测装置就能实时掌握罐内物料余量，方便仓储物料的盘点与补给调度。
