异形扁线螺旋压缩弹簧三维结构设计

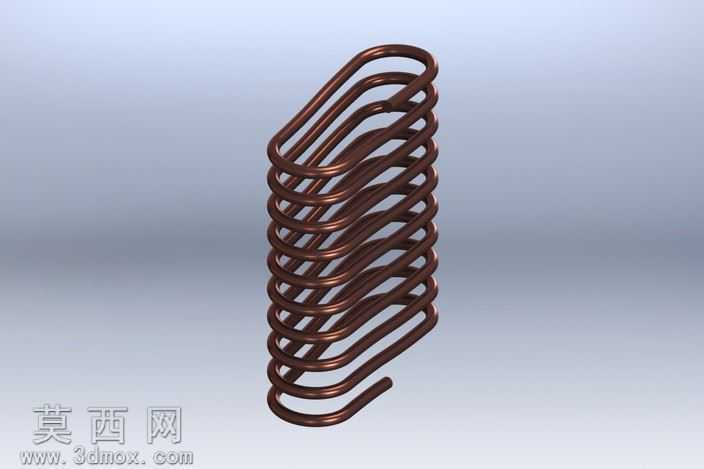

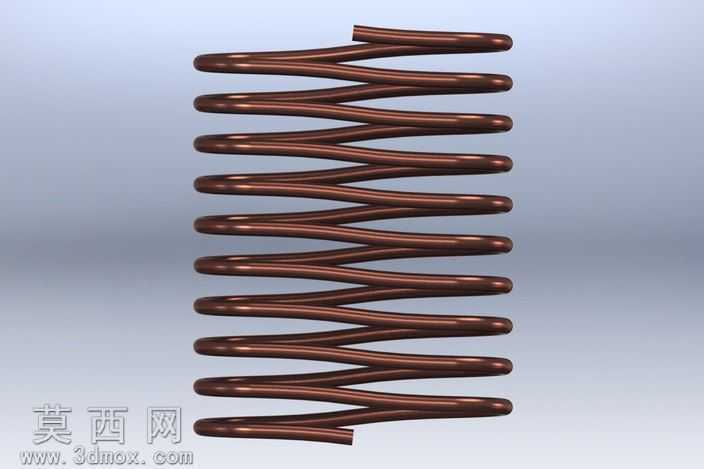

本作品为异形扁线螺旋压缩弹簧的三维参数化建模成果，建模阶段依托三维机械设计软件完成全流程结构搭建，首先针对扁线弹簧的特殊截面形态进行基准草图绘制，确定弹簧的非圆形中径轮廓，区别于常规圆柱螺旋弹簧的圆形回转路径，该弹簧的螺旋升角随轮廓走向做适配性调整，保证每一圈簧圈的间距均匀一致，避免出现局部应力集中的结构缺陷。建模过程中采用扫描特征作为核心建模逻辑，首先绘制扁矩形截面的簧丝轮廓，将截面轮廓与预先搭建的变曲率螺旋引导线做穿透约束，保证扫描过程中簧丝截面始终与引导线保持垂直，精准还原扁线弹簧的成型形态，针对弹簧两端的收尾结构，采用延伸引导线后做切头处理的方式，保证端部的平整性，符合实际五金弹簧的加工收尾工艺要求。材质与渲染阶段，为模型赋予铜合金金属材质，调整材质的粗糙度参数至中等偏低水平，添加轻微的反射效果模拟金属簧丝经过热处理后的表面氧化质感，渲染场景采用渐变浅灰背景，搭配柔和的侧上方打光方案，清晰展现每一圈簧圈的层叠结构、扁线截面的轮廓特征以及弹簧整体的异形轮廓，避免光影过强掩盖结构细节。结构设计层面，该异形弹簧适配特定安装空间的限位需求，非圆形的外轮廓能够匹配对应异形安装槽的定位要求，扁线簧丝相比常规圆线弹簧具备更大的接触面积，在同等压缩行程下能够提供更稳定的弹性支撑力，簧圈之间的均匀间距保证压缩过程中不会出现圈间摩擦卡滞的问题，两端的平直收尾能够保证与安装接触面的贴合度，避免受力时出现偏斜。设计思路围绕实际工业场景中的特殊弹性件需求展开，摒弃常规标准弹簧的通用化结构，针对特定安装空间、载荷需求做定制化结构调整，建模过程中全程参考五金弹簧的设计加工规范，保证三维模型的结构参数具备实际生产参考价值，所有圆角、过渡结构均符合弹簧加工的工艺可行性，不存在无法落地的理想化结构，模型整体结构完整，特征参数可编辑，能够根据实际需求调整簧丝截面尺寸、螺旋圈数、整体轮廓尺寸等参数，适配不同的使用场景。
