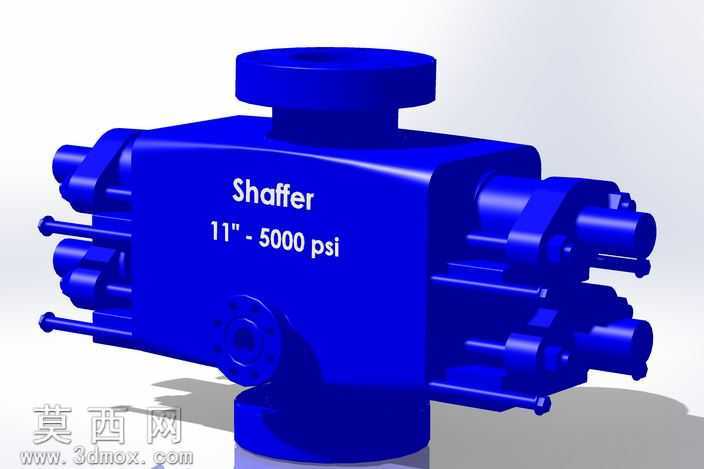

11英寸5000psi级Shaffer型法兰式防喷器结构模型

本模型为11英寸额定工作压力5000psi的Shaffer型法兰式防喷器三维建模作品，整体采用参数化建模思路完成，完整还原了该型防喷器的全部外部结构与装配关系。建模过程中首先依据产品公开的外形尺寸参数搭建主体基体，以中心对称结构为基准完成主阀体的实体构建，主阀体采用长方体与圆柱相贯的组合结构，上下两端设置标准连接法兰，法兰端面预留密封槽与螺栓孔位，保证与外部井口设备的连接结构还原准确。模型两侧对称布置多组液压控制闸板组件，每侧包含三层闸板驱动结构，分别对应不同的密封功能，驱动杆、端盖、连接螺栓的细节均逐一还原，侧部的液压接口法兰也按照实际尺寸完成建模，接口位置、螺栓分布均与实物保持一致。主体正面清晰还原了产品标识区域的结构，预留了铭牌与标识的展示位置，侧部的小型测压接口、连接法兰也按照实际布局完成建模，所有外露螺栓的长度、螺母尺寸均按照同压力等级的紧固件标准进行匹配，保证整体比例协调。材质渲染阶段，主体承压部件统一赋予深蓝色金属漆材质，模拟工业设备常用的防腐涂层效果，通过调整材质的粗糙度、反光度参数，还原漆面的哑光金属质感，金属螺栓、活塞杆部分赋予亮面金属材质，与主体涂层形成视觉区分，提升模型的层次感。场景搭建采用简洁的浅灰色背景，底部添加柔和的投影效果，突出模型本身的结构特征，视角选择以45度斜视角为主，可同时展示模型正面、侧面与顶部法兰的结构，方便观察各部件的装配位置与布局关系。建模过程中对所有相贯面、圆角过渡进行了精细化处理，避免出现尖锐棱角与建模破面，所有活动部件的相对位置均按照实际工作状态进行装配，既保证了外观的高度还原，也清晰展现了该型防喷器的结构组成与布局特点，可用于井口设备结构展示、原理讲解等场景使用。
