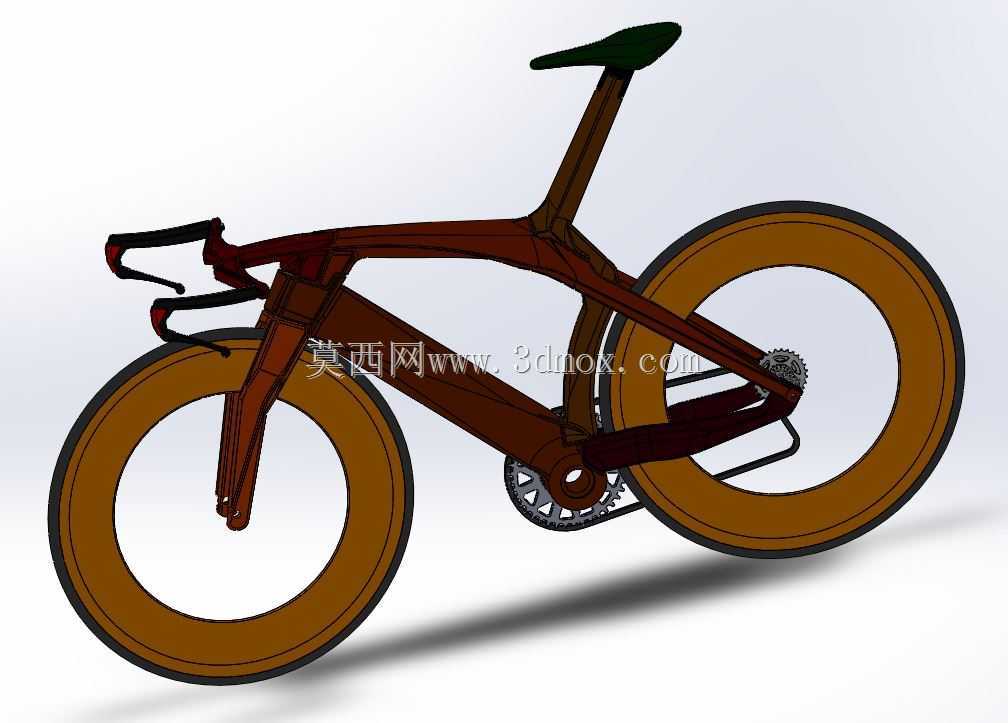

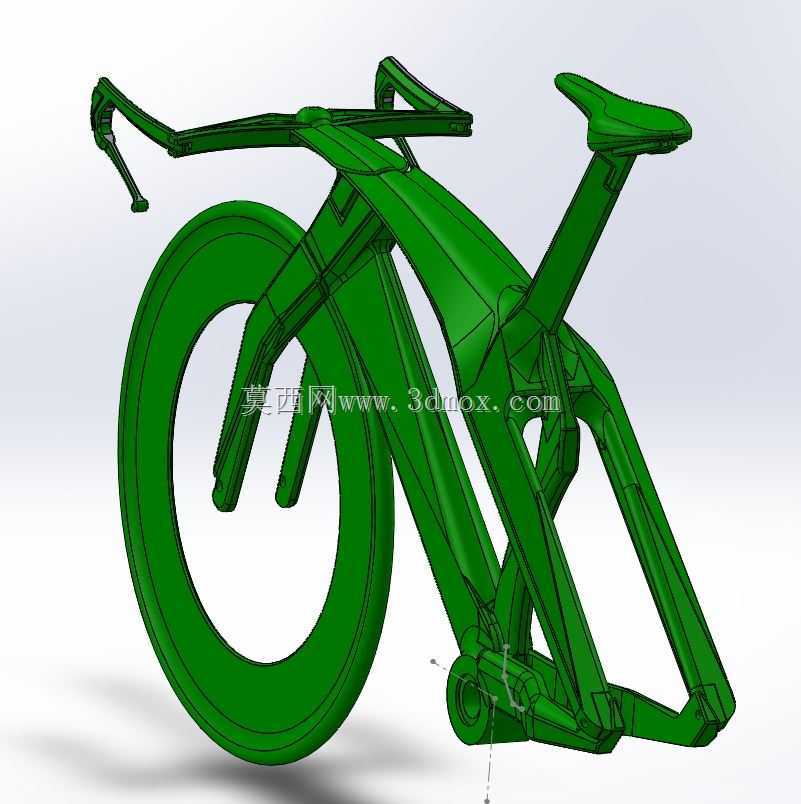

无轮毂一体化框架概念代步自行车结构

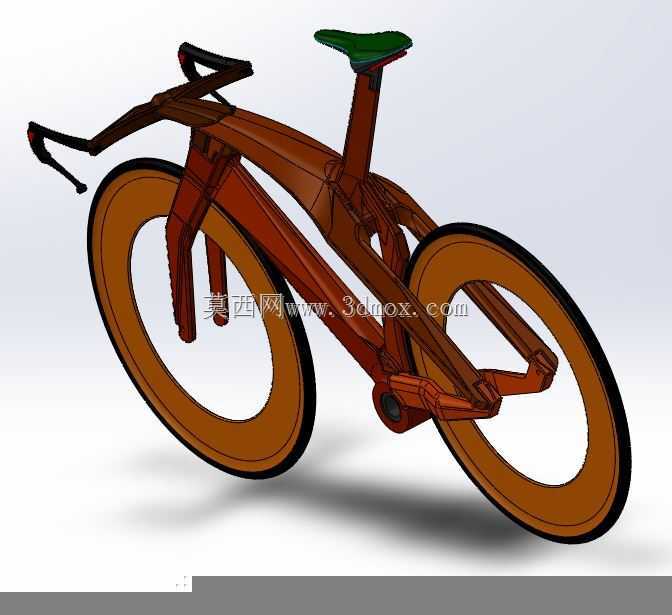

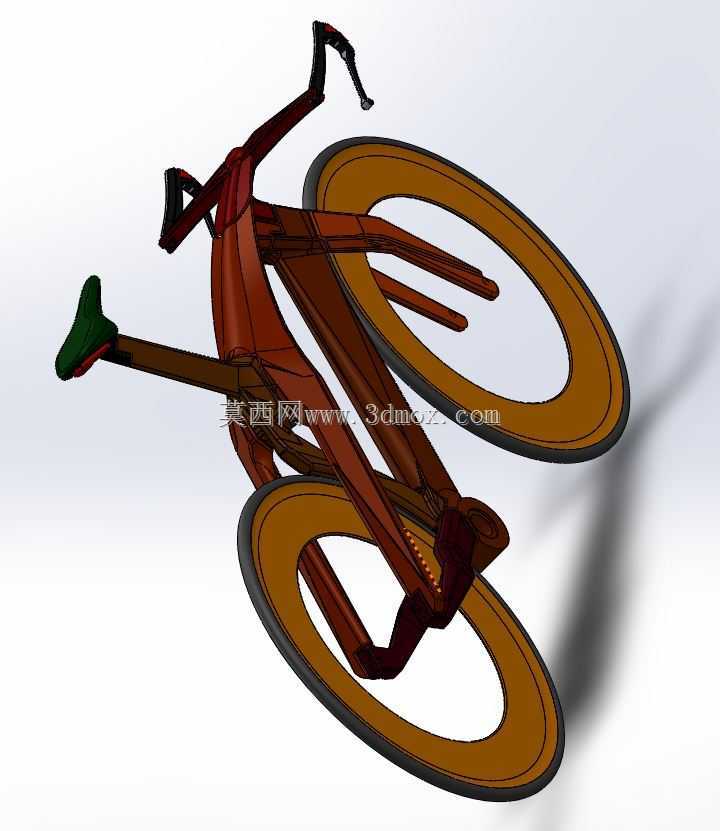

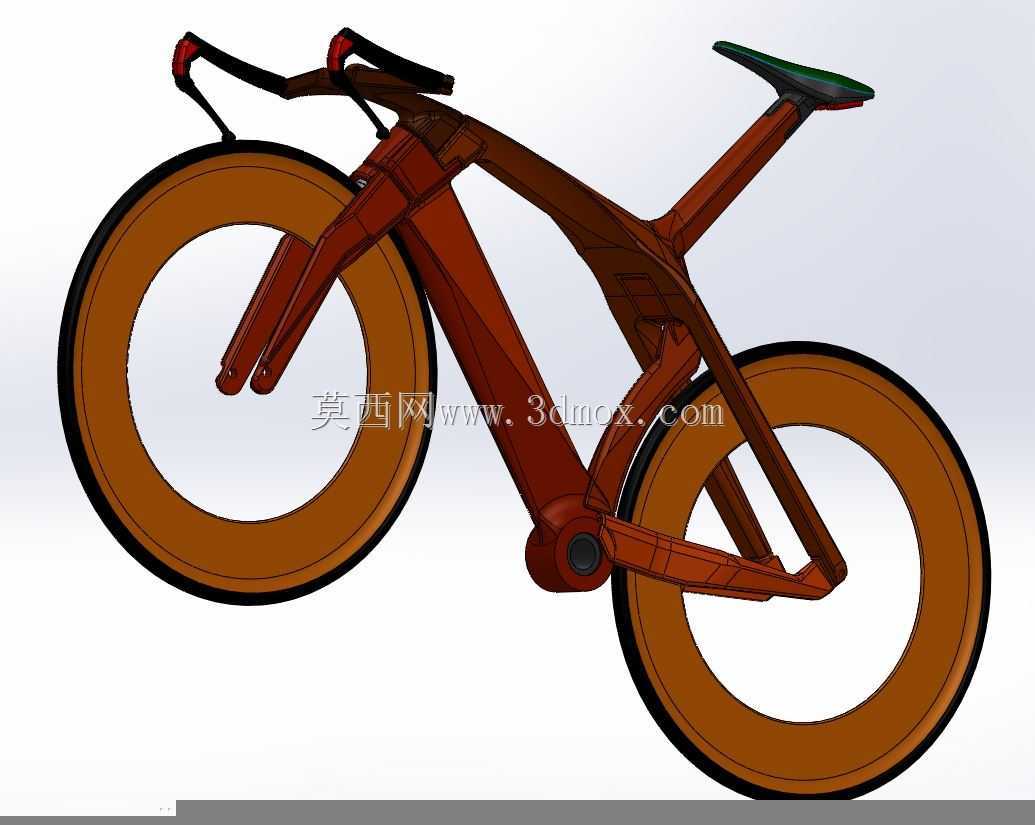

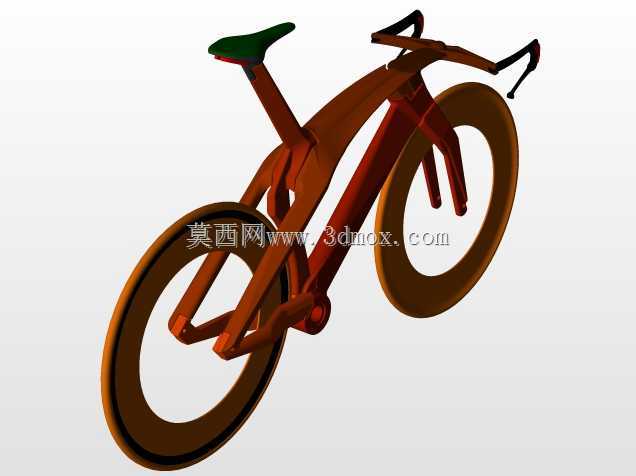

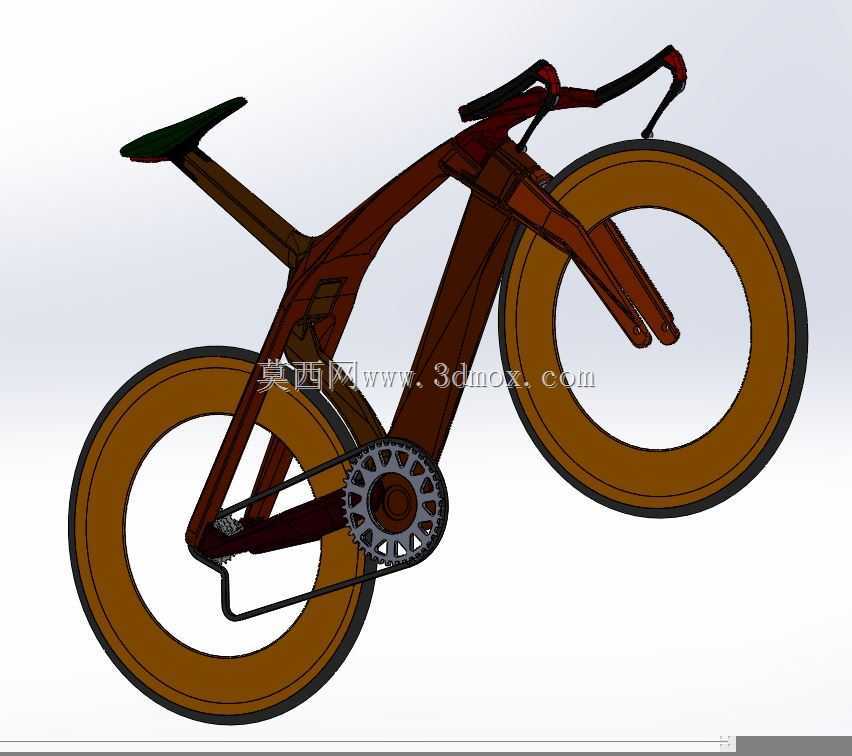

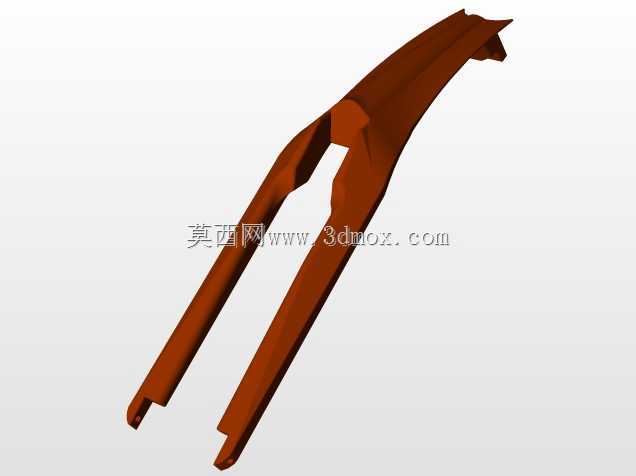

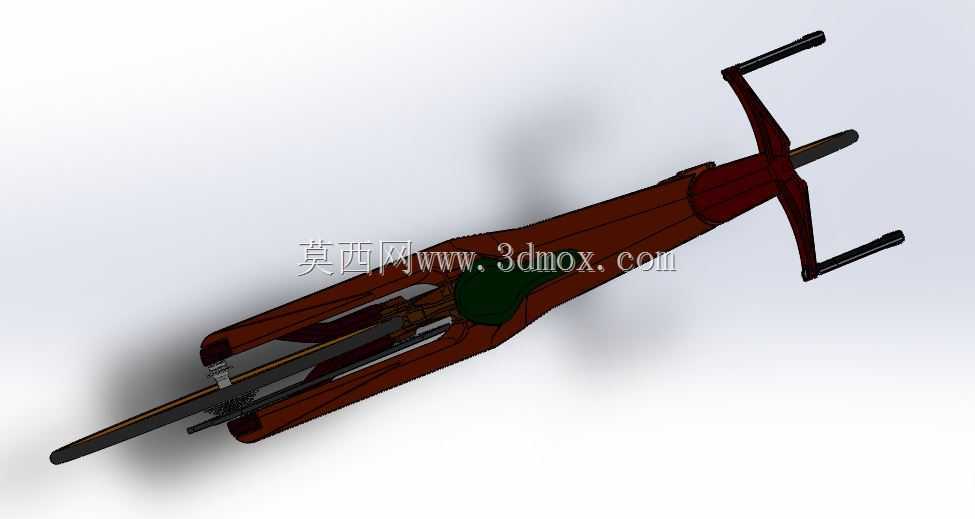

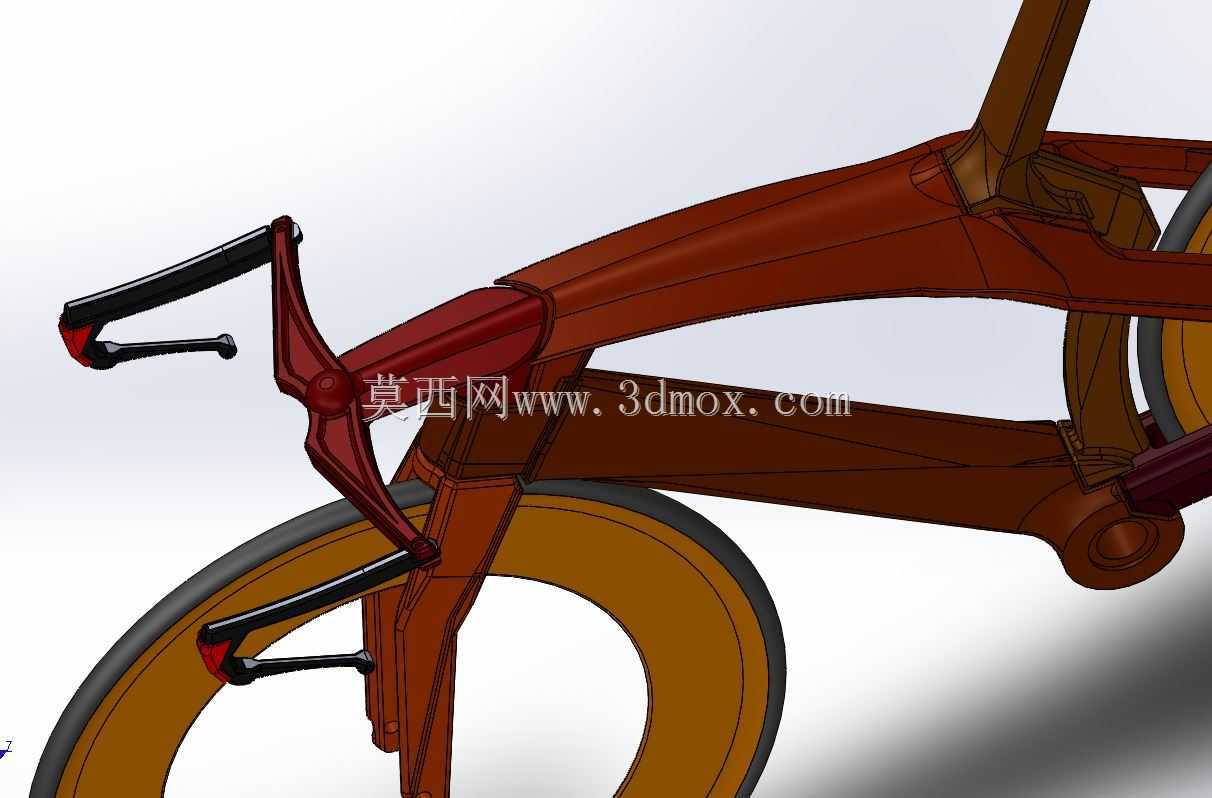

　　这款概念代步自行车的结构设计，跳出了传统菱形车架加辐条轮组的固有思路，核心采用一体化中空主梁作为整车受力载体，把传统自行车的上管、下管、立管、后上叉、后下叉的受力路径整合为单一流线型腔体结构，在建模阶段优先完成中空腔体的壁厚均匀性校验，避免应力集中在管材焊接衔接位置。从实际使用场景来看，这类结构主要面向城市短途通勤、休闲骑行场景，没有设计传统变速、减震外挂组件，整体结构件数量大幅缩减，后期装配环节的紧固件用量比传统城市车减少近六成，日常维护时不需要频繁调校辐条张力、检查车架焊缝疲劳情况。

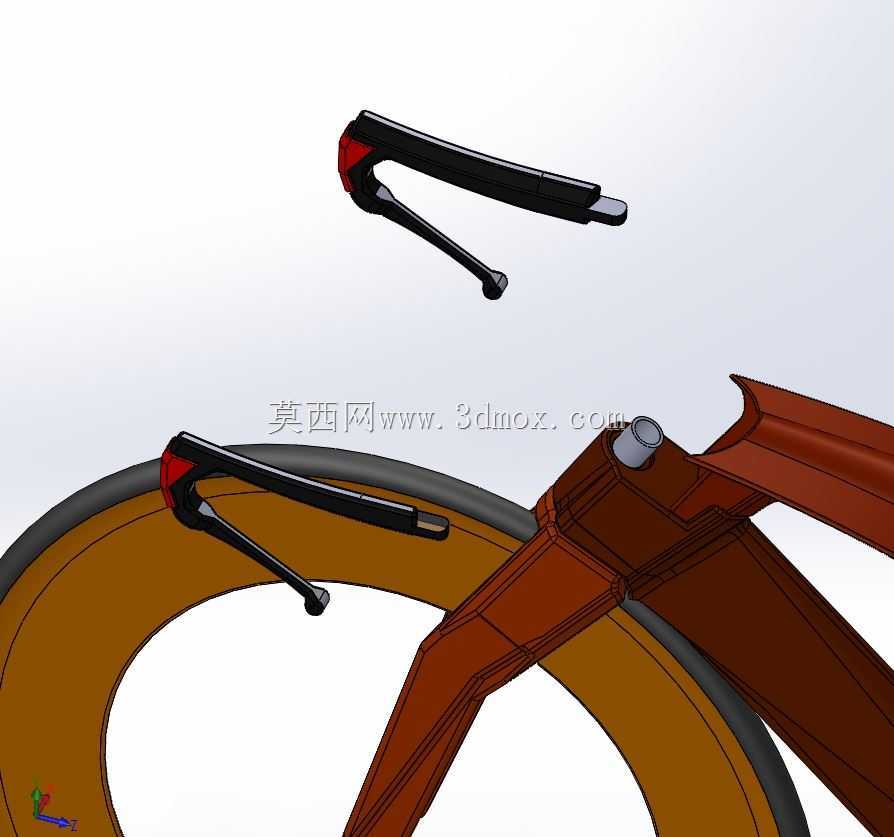

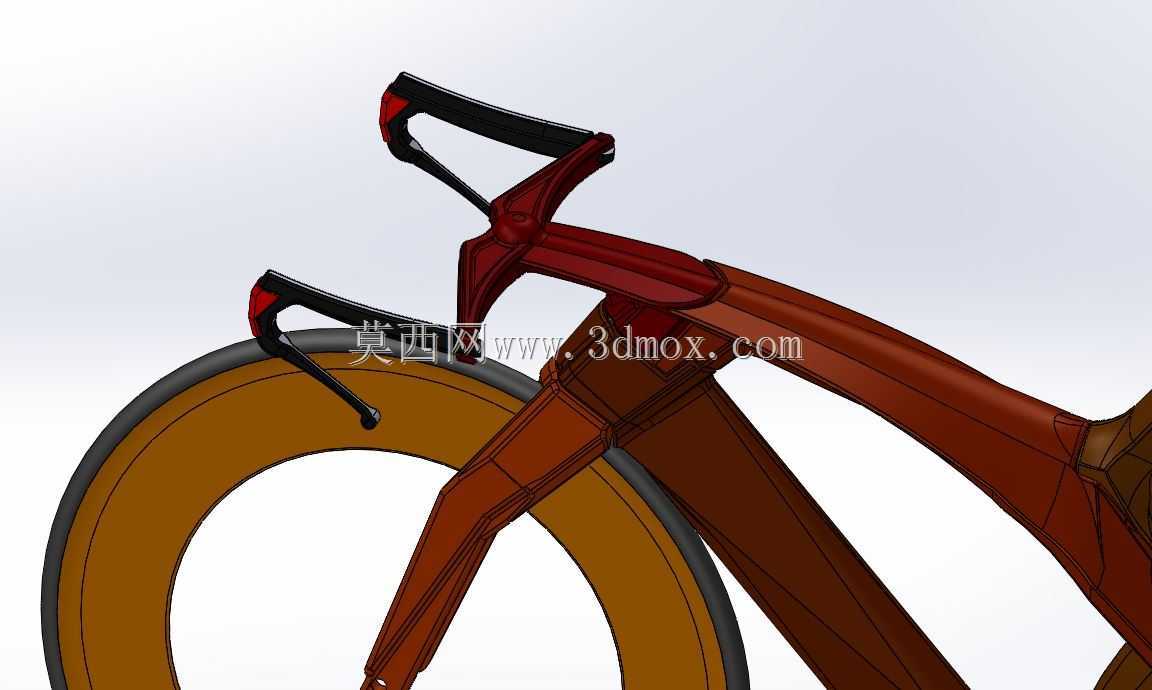

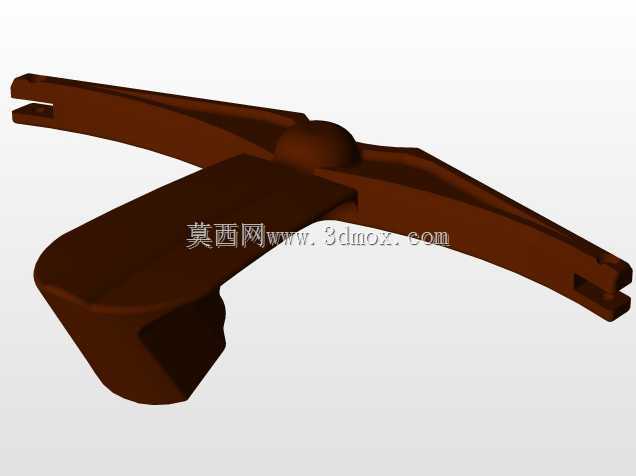

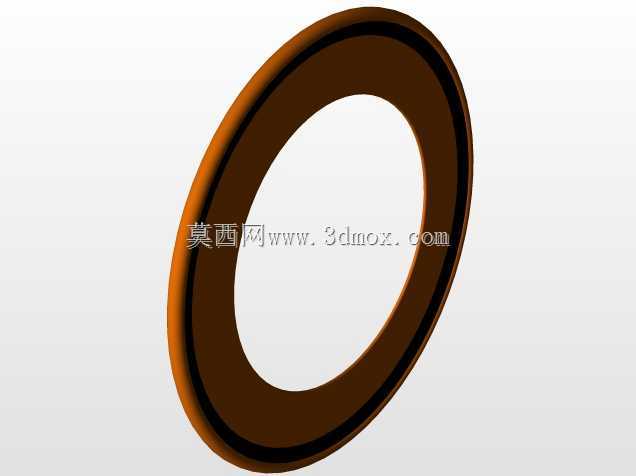

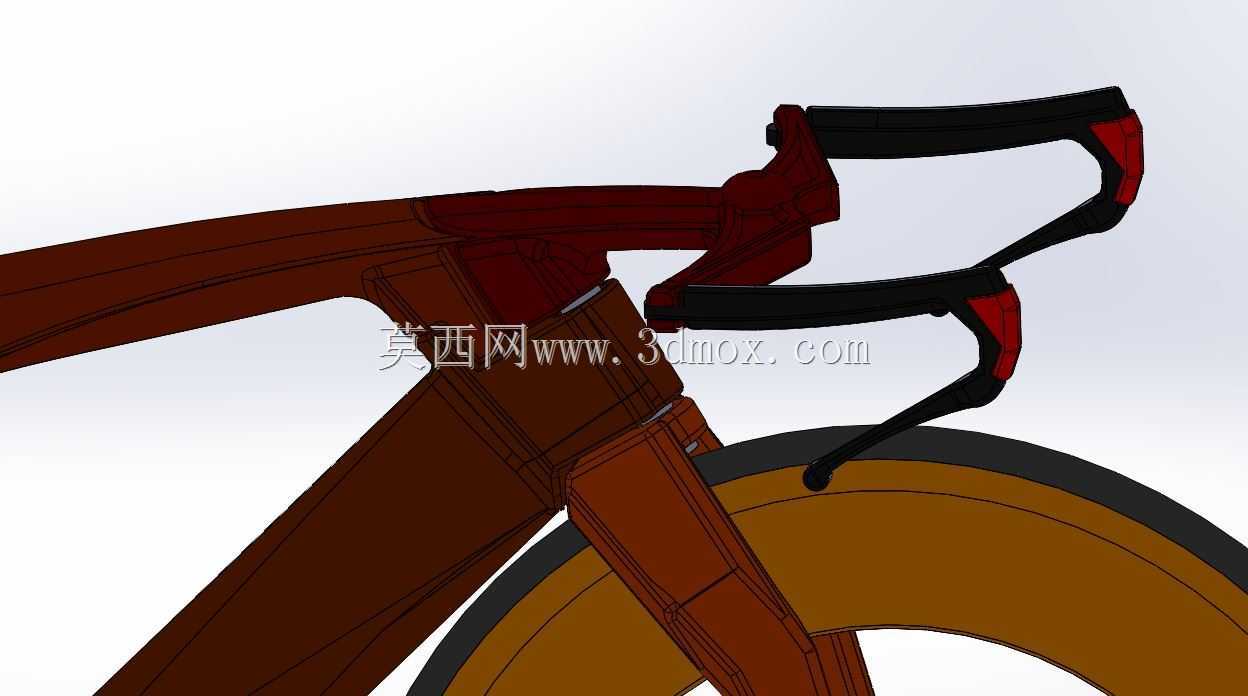

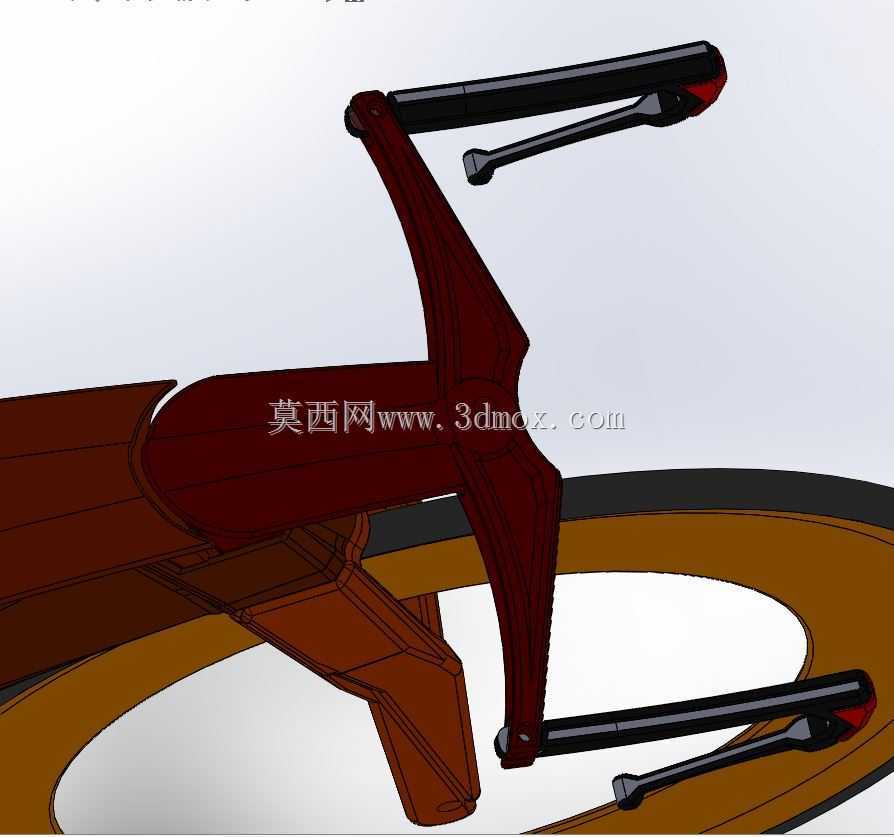

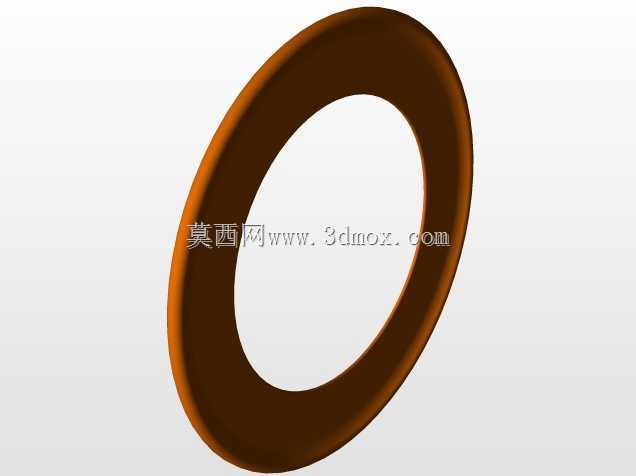

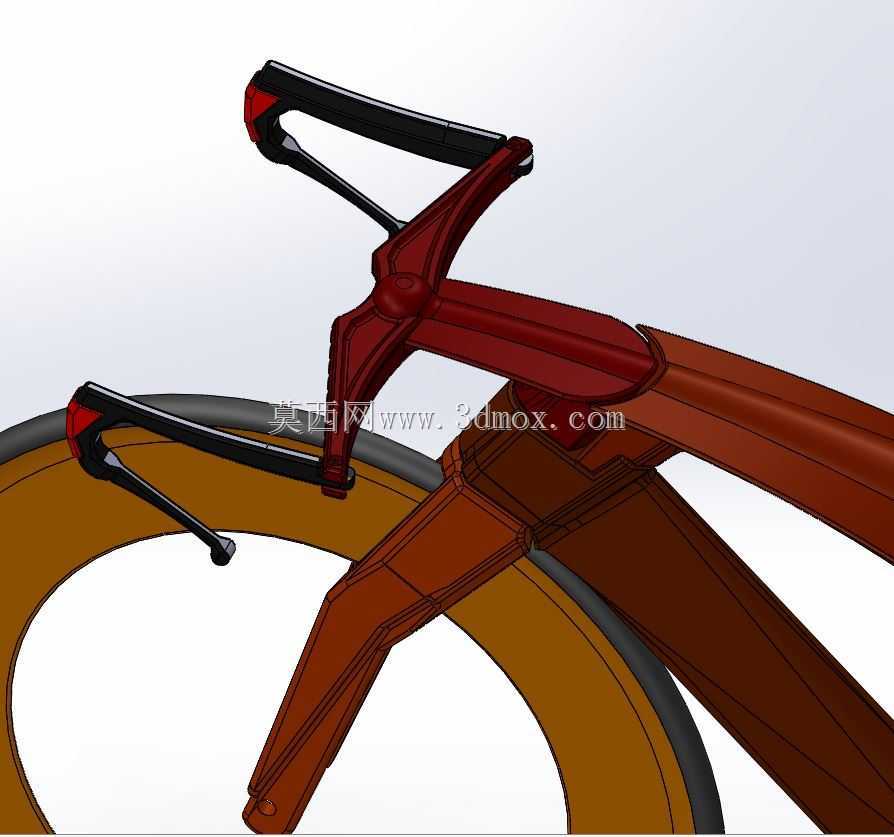

　　轮组部分采用无辐条实心轮辋结构，轮辋内侧直接集成轴承安装位，取消了传统花鼓、辐条、轮圈的多层装配结构，轮辋与轮胎接触的胎圈座尺寸严格匹配常规城市通勤车的轮胎规格，不需要定制特殊尺寸轮胎，降低后期使用的配件替换成本。车把部分采用短距直把设计，把立与主梁前端做一体化延伸结构，握把位置的宽度控制在420毫米，适配城市通勤时的穿巷、错车需求，转向限位结构直接集成在主梁前端的腔体内部，避免传统把立转向过度带来的线管拉扯问题。

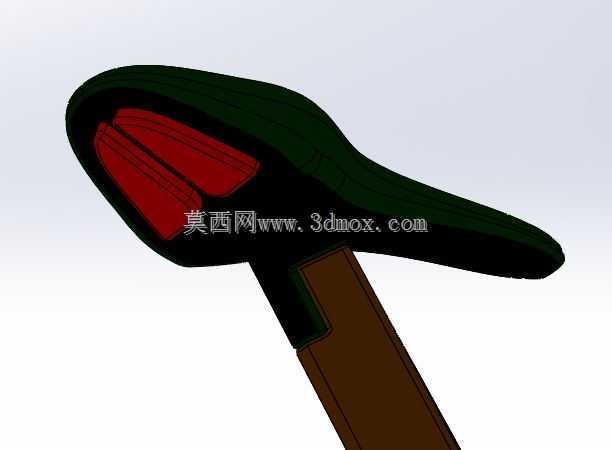

　　鞍座采用窄型运动款坐垫，座杆直接插入主梁上部的预留腔体中，腔体内部设计有等距卡位结构，不需要额外的座管夹即可实现座高的档位调节，调节范围覆盖150厘米到185厘米身高的骑行者使用需求，座杆插入深度的安全限位做在腔体内部，避免调节超出行程带来的脱出风险。整车的安装边界方面，整车长度控制在1600毫米以内，高度最高不超过1100毫米，停放时占用的空间比传统26寸城市自行车缩小约20%，适配城市公共停车区的狭窄车位，也可以轻松放入家用电梯、小户型阳台存放。

　　从受力传递逻辑来看，骑行过程中脚踏的踩踏力、路面的颠簸冲击力，都会直接通过一体化主梁完成分散传递，没有传统车架多管材衔接的应力断点，在建模阶段针对腔体的转角位置做了大圆弧过渡处理，避免直角位置的应力集中，中空腔体的壁厚控制在2.5毫米，在保证结构强度的前提下尽可能降低整车自重。整车没有设计额外的货架、挡泥板安装孔位，定位就是轻量化的短途代步工具，所有外露的结构边缘都做了圆角钝化处理，避免骑行过程中剐蹭衣物或者磕碰造成损伤。转向部分的轴承位直接加工在主梁前端的腔体端面，同轴度公差控制在0.02毫米以内，保证转向过程的顺滑无卡顿，刹车组件的安装位直接集成在后轮辋的内侧位置，不需要额外加装刹车安装座，结构更加紧凑。
