帕克KH50A38S手动球阀三维结构设计

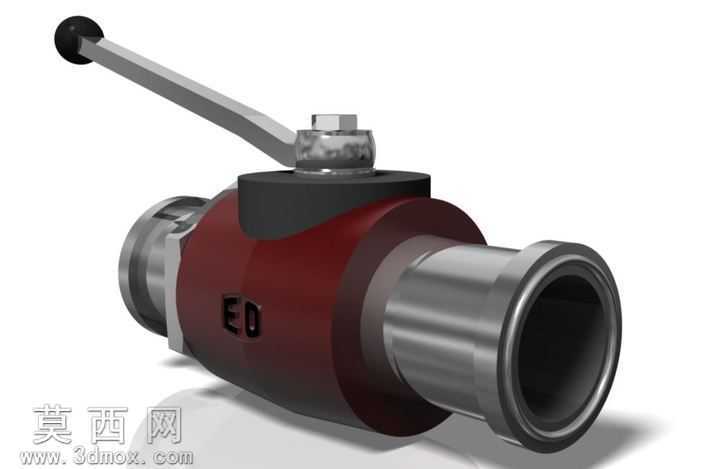

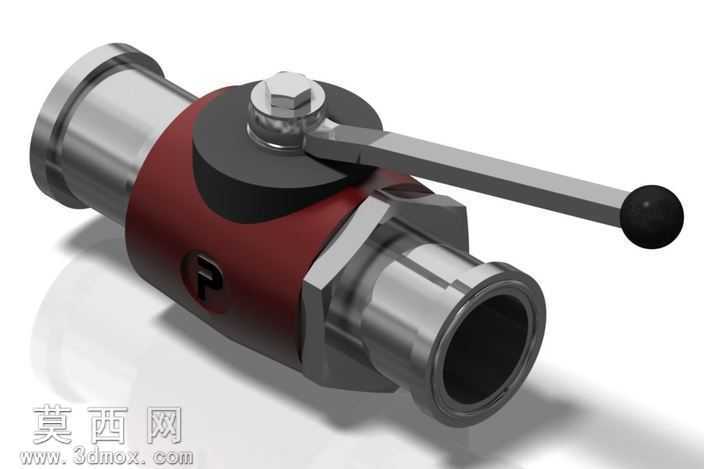

本作品为手动式球阀的三维参数化建模成果，建模过程严格遵循工业球阀的实际生产尺寸规范，在Autodesk Inventor平台中完成全零件建模与总装约束搭建。建模阶段首先拆分球阀的核心组成模块，分别完成带快装接口的阀体主体、带通孔的金属球体、带黑色防滑握柄的操作手柄、阀杆压紧组件、密封填料压盖、端部连接法兰等独立零件的特征构建，每一个零件都通过草图拉伸、旋转、倒角、阵列等基础特征完成细节还原，比如阀体表面的品牌标识凹槽、手柄端部的球面防滑结构、金属部件边缘的工艺倒角都做了精准复刻，完全匹配实物的加工细节。材质与渲染阶段，针对不同部件的实际材质做了对应的材质球参数调试：阀体的承压外壳部分赋予酒红色哑光金属漆材质，还原工业阀门的涂装质感；球体、阀杆、端部连接接口等金属过流部件赋予抛光不锈钢材质，调整金属反射率与粗糙度参数，呈现金属部件的冷硬光泽与机加工表面的细微磨砂质感；操作手柄的握头赋予黑色哑光橡胶材质，压盖螺母等标准件赋予镀锌金属材质，不同材质的区分清晰直观，能够快速识别各部件的功能属性。结构设计上，该球阀采用直通式流道结构，球体的通孔直径与管路通径匹配，能够实现流体的低阻力通断控制；操作手柄与阀杆采用扁位配合结构，保证扭矩传递的可靠性，手柄的转动角度限位结构也在装配中做了约束模拟，可实现90度旋转完成全开全关的动作演示；阀体与端部接口采用快装卡接结构，适配工业管路的快速拆装需求，密封部位的填料压盖结构完整还原，能够直观展示球阀的密封压紧原理。整体建模过程遵循自下而上的装配设计思路，每一个零件的配合公差都按照工业阀门的装配要求设置，既保证了装配体无干涉，也能够清晰展示手动球阀的内部构造与工作原理，可用于阀门结构教学、管路系统装配模拟、产品展示渲染等多个场景。
