金属材质双片式链连接结构件

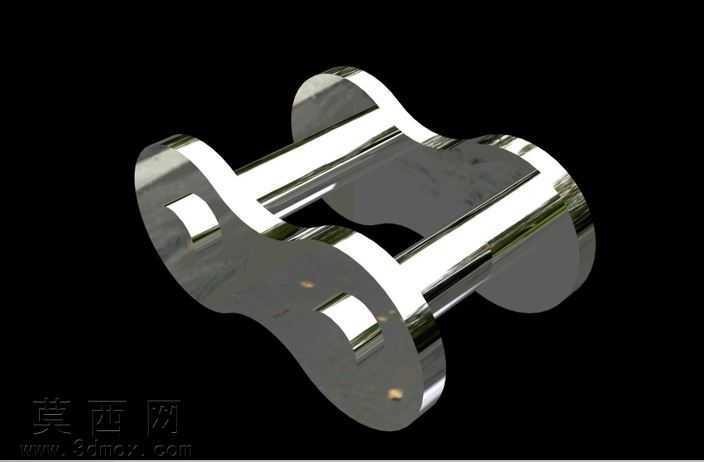

本作品为链连接结构件的三维建模成果，建模阶段依托主流三维设计软件完成全参数化构建，首先对链连接的功能需求进行拆解，明确该构件需要实现相邻链节的稳定铰接、承受传动过程中的拉扭载荷的核心作用，因此建模时先绘制两端圆形连接片的基准草图，精准定位销轴孔的中心距与孔径尺寸，保证与配套链节的装配适配性，再通过拉伸特征生成两侧连接片的基础实体，随后构建中间的连接销轴结构，对销轴与连接片的结合部位做圆角过渡处理，避免应力集中问题。材质设置阶段选用抛光金属材质，调整材质的反射率、粗糙度与金属度参数，还原高光亮面镀铬金属的质感，让模型表面能够呈现清晰的环境反射效果，突出金属构件的精密质感。渲染阶段采用纯黑背景突出主体模型，布置多盏区域光从不同角度照射构件，勾勒出连接片边缘的高光轮廓，同时展现销轴圆柱面的光影过渡，让模型的立体结构清晰呈现。结构设计上采用对称式双连接片搭配双销轴的布局，相比单连接片结构拥有更高的结构强度，能够承受更大的传动拉力，两个连接片平行布置，销轴与连接片采用过盈配合的装配逻辑，保证连接后不会出现松脱问题，同时预留的铰接间隙能够满足链节转动的活动需求，适配链条传动过程中的弯折动作。设计过程中严格遵循机械五金零件的设计规范，所有尺寸均参考通用链条连接件的行业标准设定，保证模型的尺寸精度符合实际生产加工的要求，既可以作为机械设计教学的演示案例，也能够用于链条传动系统的虚拟装配验证，帮助设计人员直观了解链连接的结构组成与装配关系，为后续的结构优化、力学仿真分析提供精准的三维模型基础。
