带封闭背板塑料点焊机外壳结构设计

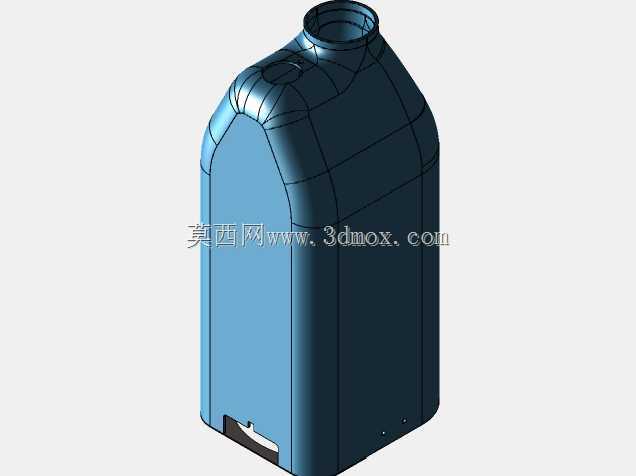

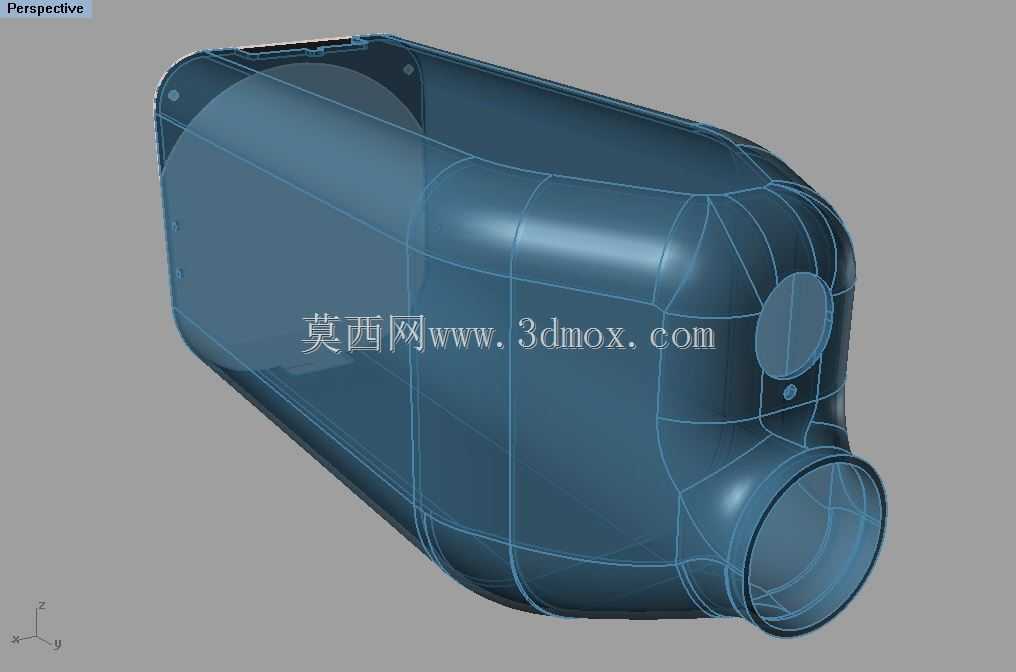

　　这款塑料壳体是手持类点焊设备的外部防护构件，日常应用在汽车零部件点焊加工、五金薄板拼接点焊、电子元器件引脚焊接等作业场景中，直接套设在点焊机的内部机芯外侧，承担隔绝内部高压回路、防护操作人员误触带电部件、阻隔焊接飞溅烫伤、适配手持操作握持弧度的核心作用。从结构设计逻辑来看，整体采用流线型收腰造型，并非单纯追求外观质感，更多是匹配车间操作人员长时间单手握持的人机工程需求，壳体侧壁的弧度经过多轮握持姿态验证，能让掌部贴合时受力均匀，减少长时间举持设备带来的肌肉劳损。前端的圆筒状开口是焊枪电极组件的伸出通道，开口边缘做了加厚的环形止口结构，一方面可以和内部的电极固定座形成卡接定位，避免电极工作时的振动传导到壳体引发松动异响，

　　另一方面也能阻挡焊接过程中产生的金属飞溅从开口缝隙钻入壳体内部，堆积在电路板或者接线端子上引发短路故障。壳体背部的封闭背板是一体化注塑成型的结构，和主体壳体之间采用卡扣加密封胶条的装配方式，相比传统的分体式螺丝固定背板，这种封闭结构的防护等级可以达到IP54级别，能够适应车间内多粉尘、偶尔有切削液飞溅的作业环境，不需要频繁拆开清理内部积尘，日常维护只需要擦拭外表面即可。在安装边界的设计上，壳体内部预留了三组不同高度的螺丝柱，分别对应固定内部的逆变电源模块、控制电路板、电极驱动组件，螺丝柱的高度差经过精准核算，能让各个内部组件之间留出足够的散热间隙，避免工作时热量堆积引发元器件过热保护。壳体侧面预留的圆形开孔是功能按键的安装位，

　　开孔边缘做了下沉式的台阶结构，装配硅胶按键的时候可以直接卡入台阶定位，不需要额外打胶固定，按键和开孔之间的配合间隙控制在0.15mm，既可以保证按键按压的顺畅度，也能防止粉尘从缝隙进入内部。壳体的壁厚设计采用渐变式处理，握持区域的壁厚为2.5mm，保证握持时的结构强度，不会因为轻微的摔落就出现开裂，而靠近前端电极的区域壁厚增加到3.2mm，因为这个区域距离焊接点最近，更容易受到飞溅冲击和磕碰，加厚处理可以提升局部的抗冲击能力。在和内部组件的装配适配性上，壳体内壁设置了多道纵横交错的加强筋，加强筋的高度为4mm，厚度1.2mm，既可以提升整个壳体的结构刚性，避免注塑成型后出现翘曲变形，也能作为内部线束的走线卡槽，

　　把高压供电线和信号控制线分隔开固定，避免线束杂乱缠绕，也能防止高压线路对信号传输产生电磁干扰。壳体尾部的过渡圆角全部做了R3以上的圆弧处理，没有尖锐的棱角，一方面是避免操作人员在快速移动设备的时候被棱角刮伤，另一方面也能减少注塑过程中的应力集中，降低壳体受外力冲击时开裂的风险。从实际使用的适配性来看，这款壳体可以适配功率在3kVA到5kVA之间的手持点焊机机芯，整体长度控制在220mm左右，最大直径处为110mm，整体重量控制在180g以内，不会给手持作业增加额外的负重。在注塑工艺的适配设计上，壳体的脱模斜度控制在1.5度，所有的内部卡扣结构都做了圆角过渡，避免脱模时出现卡扣断裂的问题，外表面做了细晒纹处理，既可以提升握持时的摩擦力，防止手出汗的时候设备滑落，也能遮盖注塑过程中产生的轻微流痕、结合线等外观缺陷，不需要额外做表面喷涂处理，降低生产制造成本。
