焊条涂布挤出生产设备结构设计

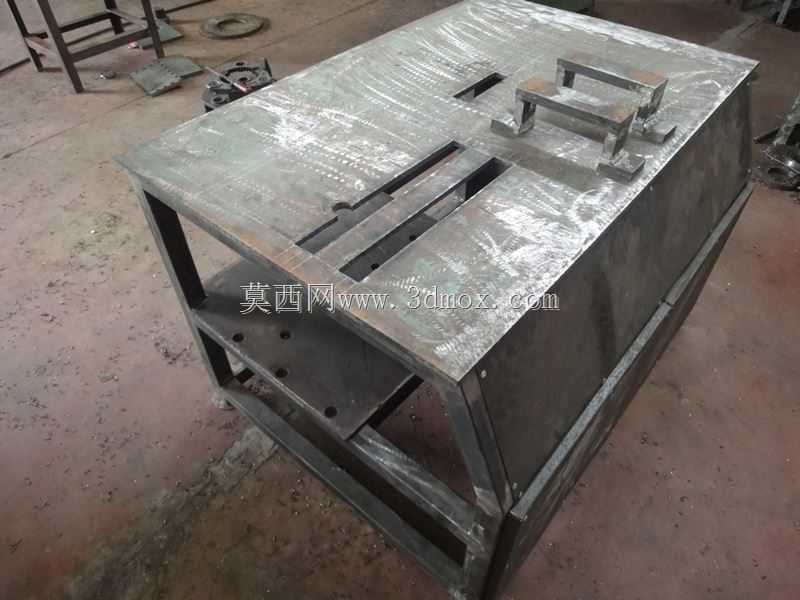

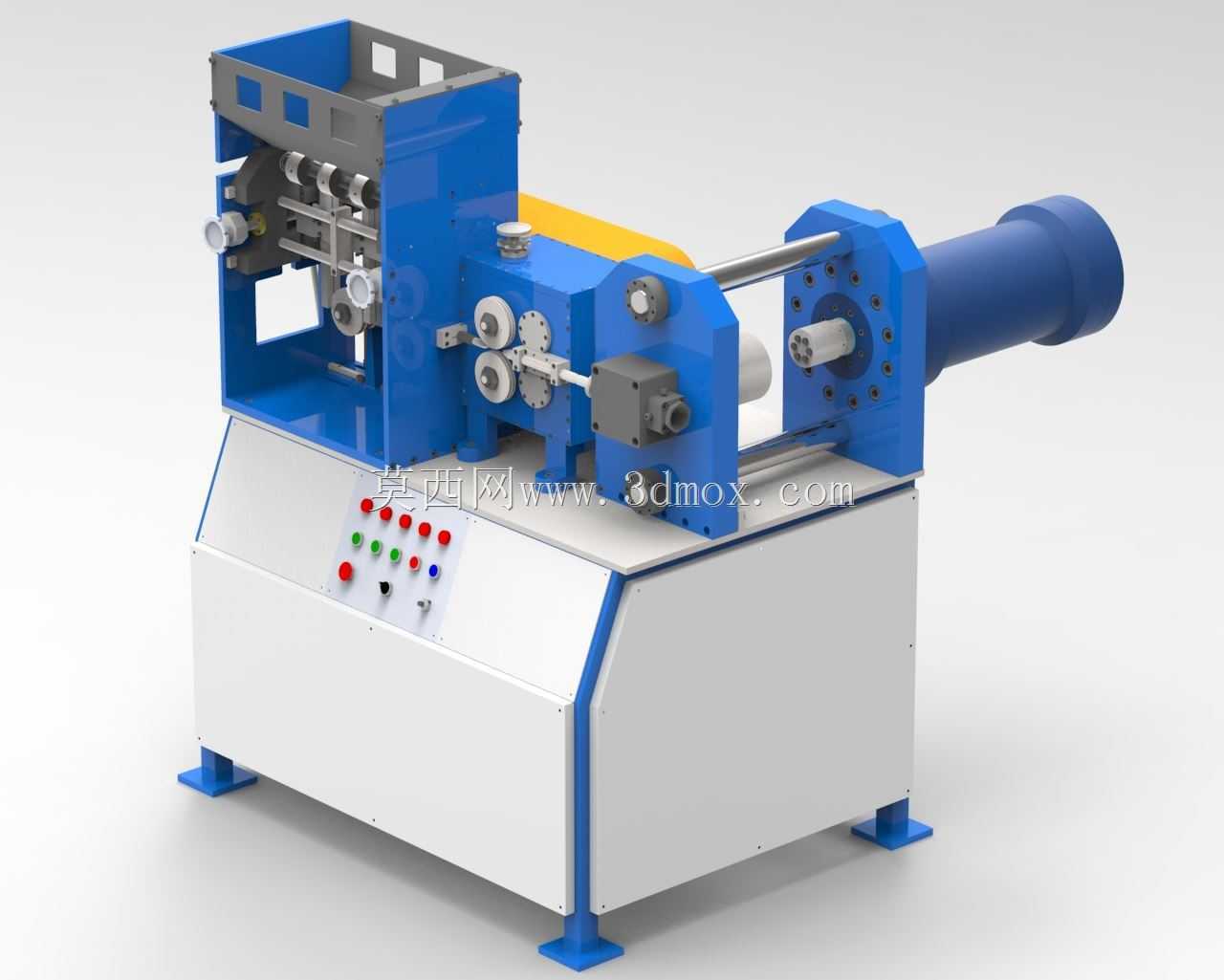

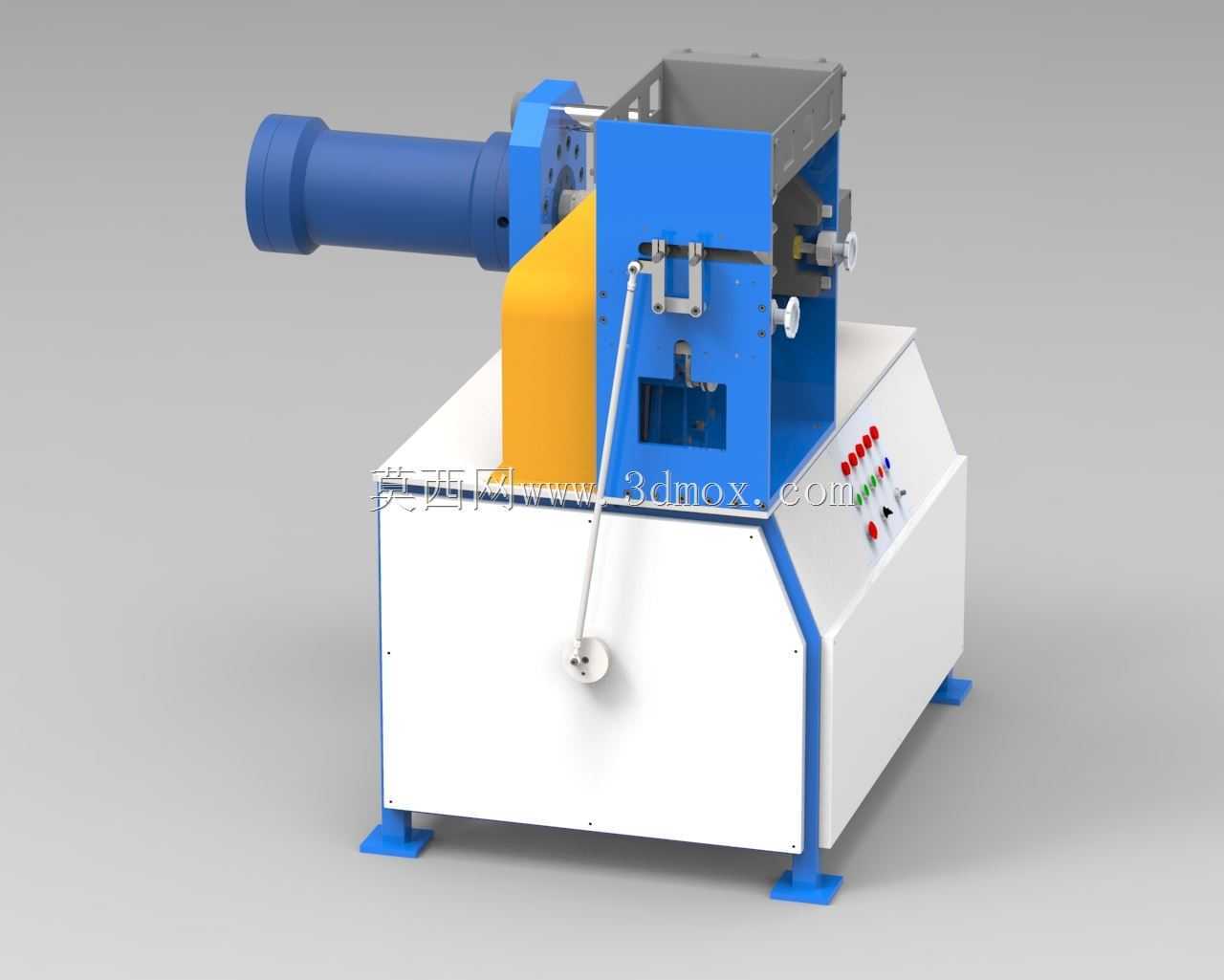

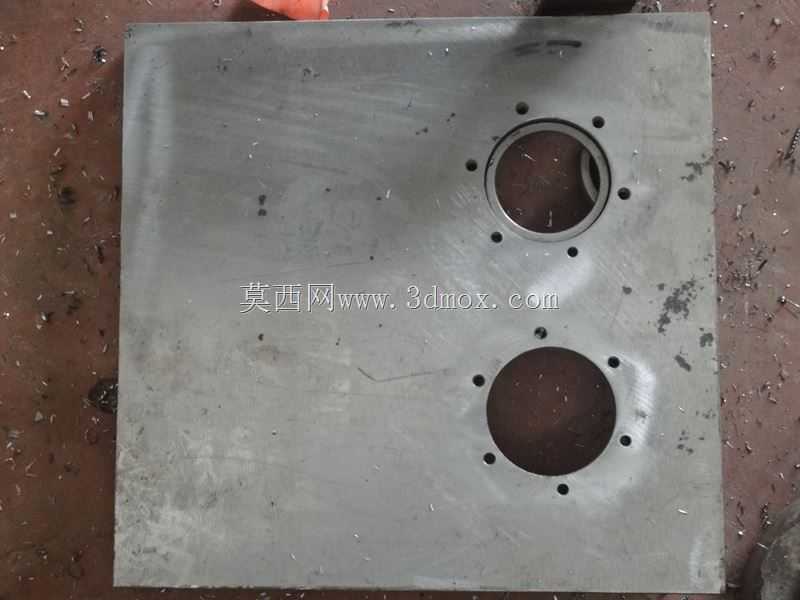

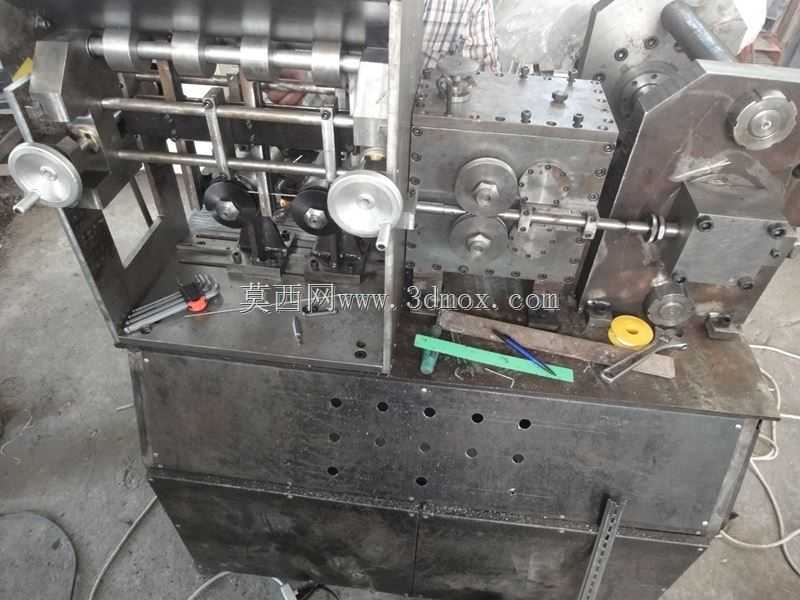

　　在焊材制造车间的连续生产工段中，这类涂布挤出设备承担着焊条药皮涂覆的核心工序，是MMA电极生产线前端的核心成型单元，直接决定焊材药皮的均匀度、结合强度与成品尺寸一致性。从现场安装布局来看，设备采用分体式承载结构，下部为一体式焊接箱型机座，机座底部预留四个可调式支撑脚，安装时可通过调整支撑脚高度找正设备水平，整体安装边界宽度约1.8米、深度约1.2米、整机高度约1.6米，无需额外浇筑独立设备基础，直接放置于硬化车间地面即可完成固定，适配多数中小型焊材生产车间的工位排布需求，可直接对接前后段的焊芯送进、烘干、切断输送工位，形成连贯的生产流。

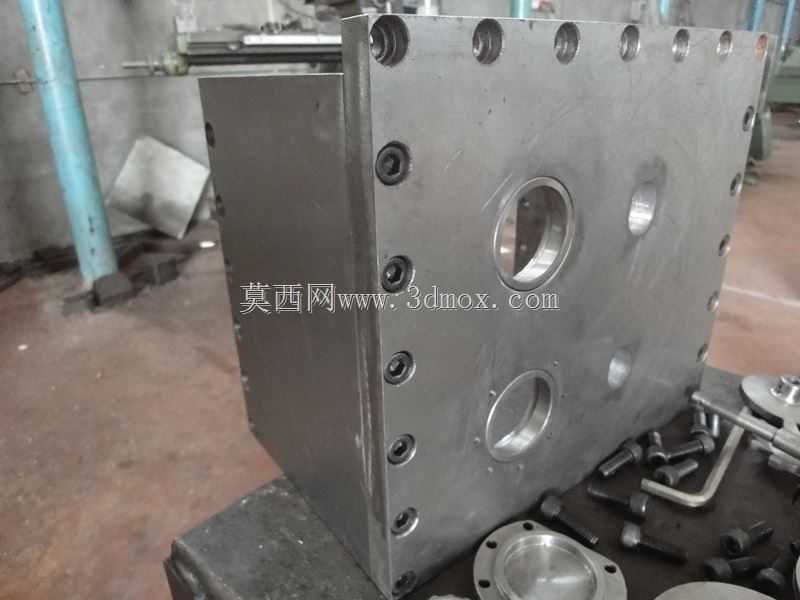

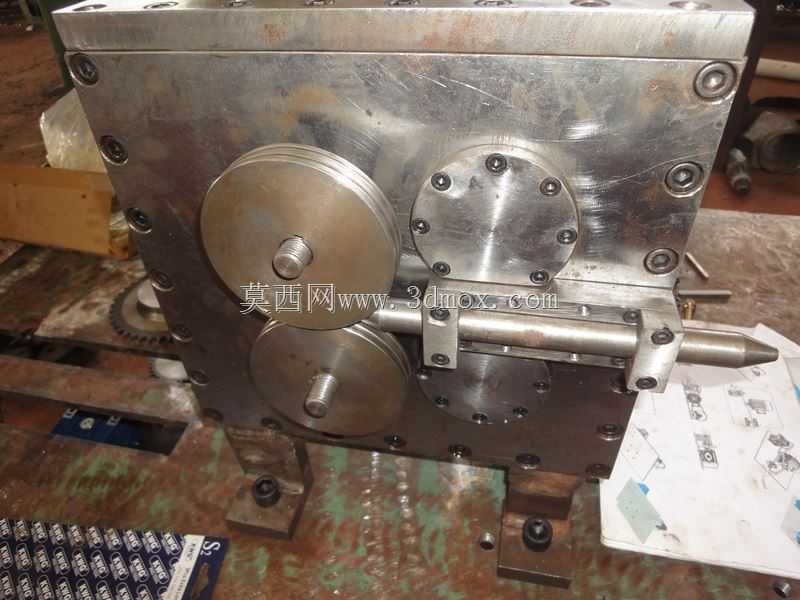

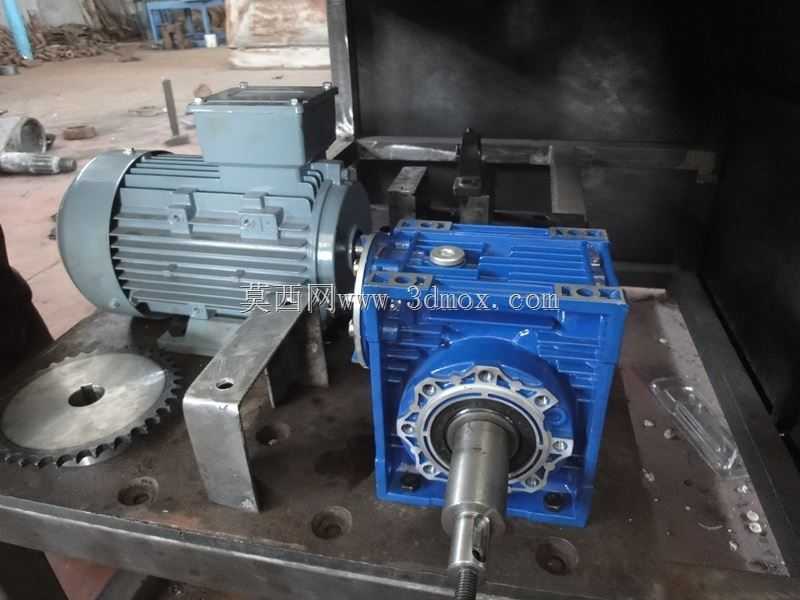

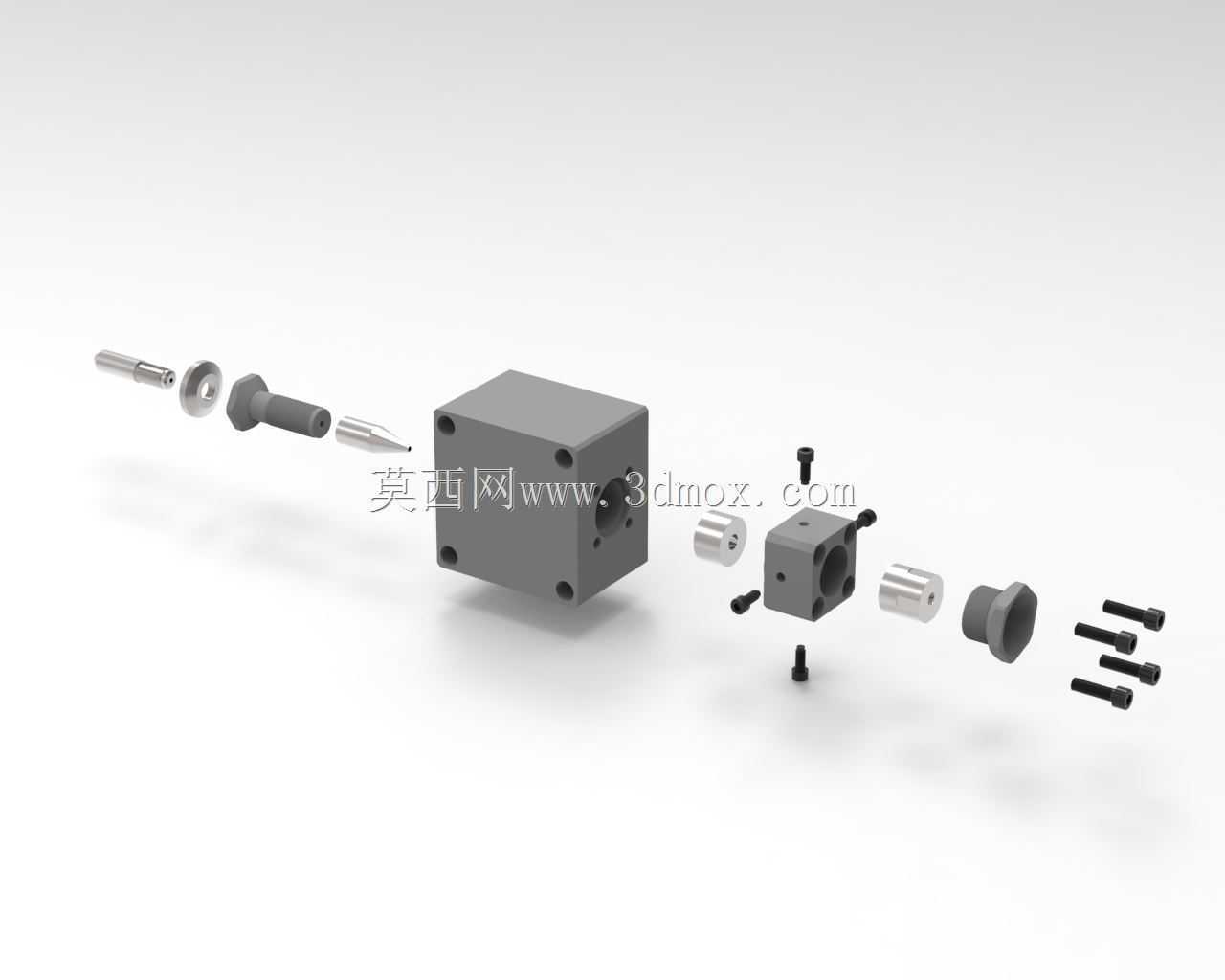

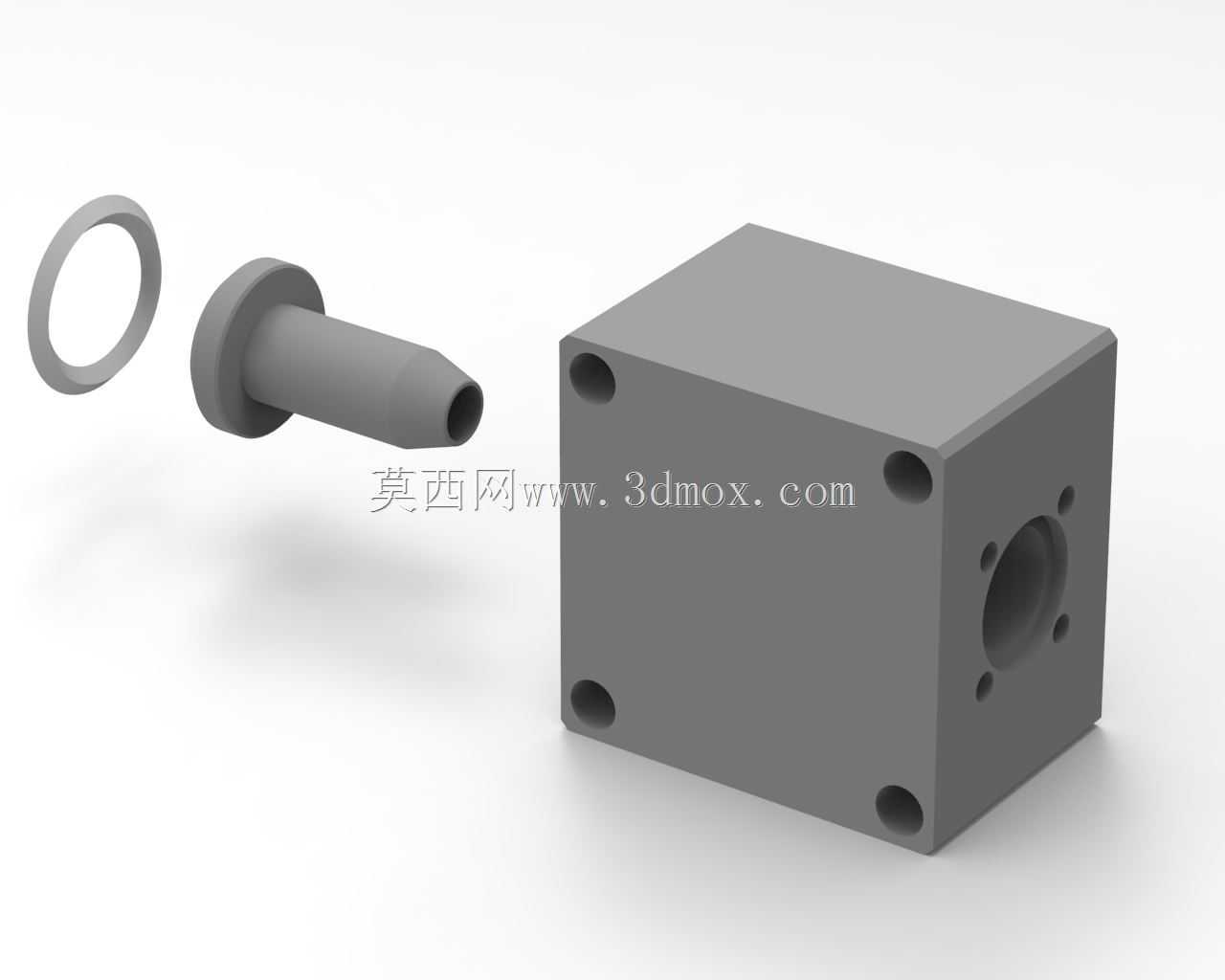

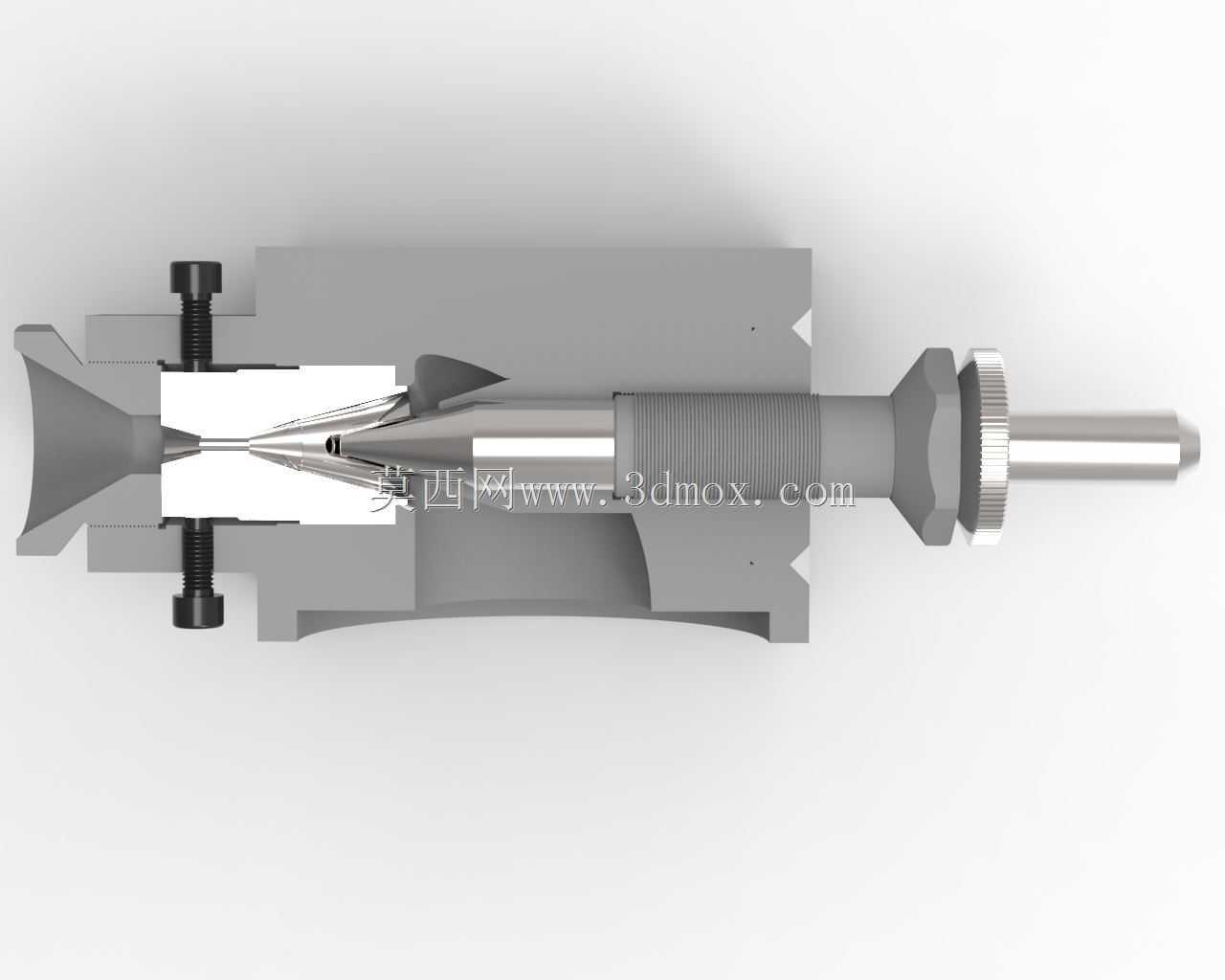

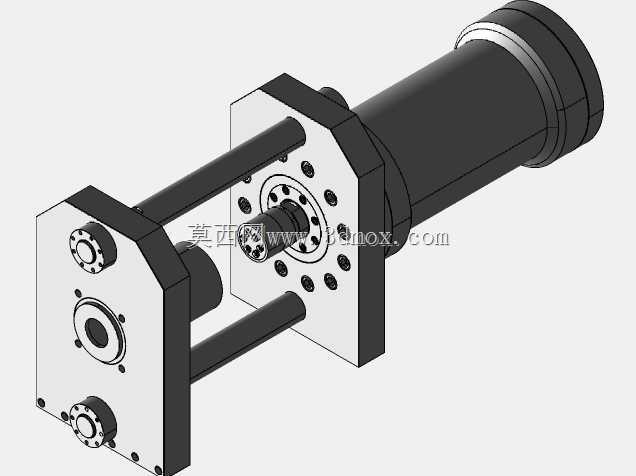

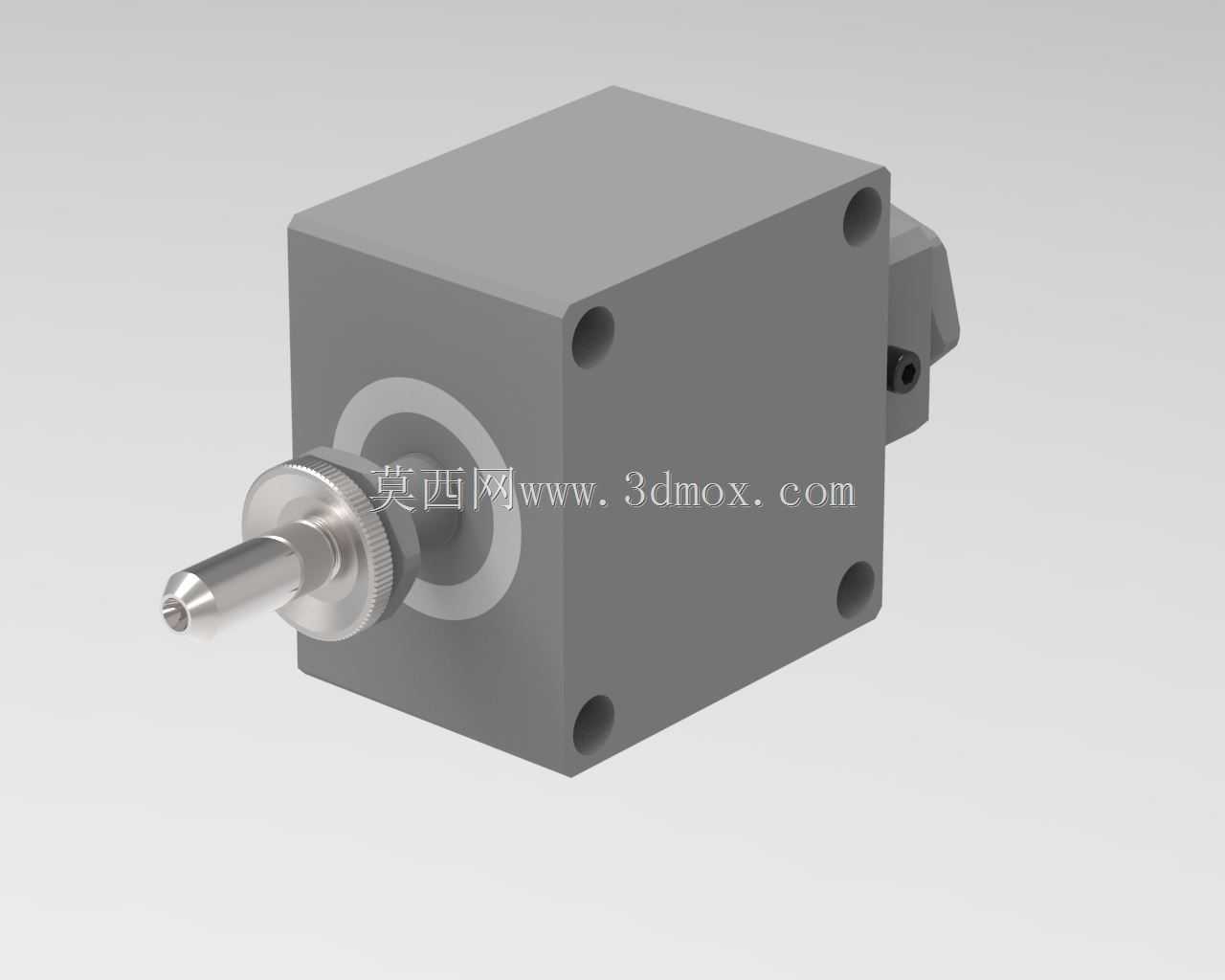

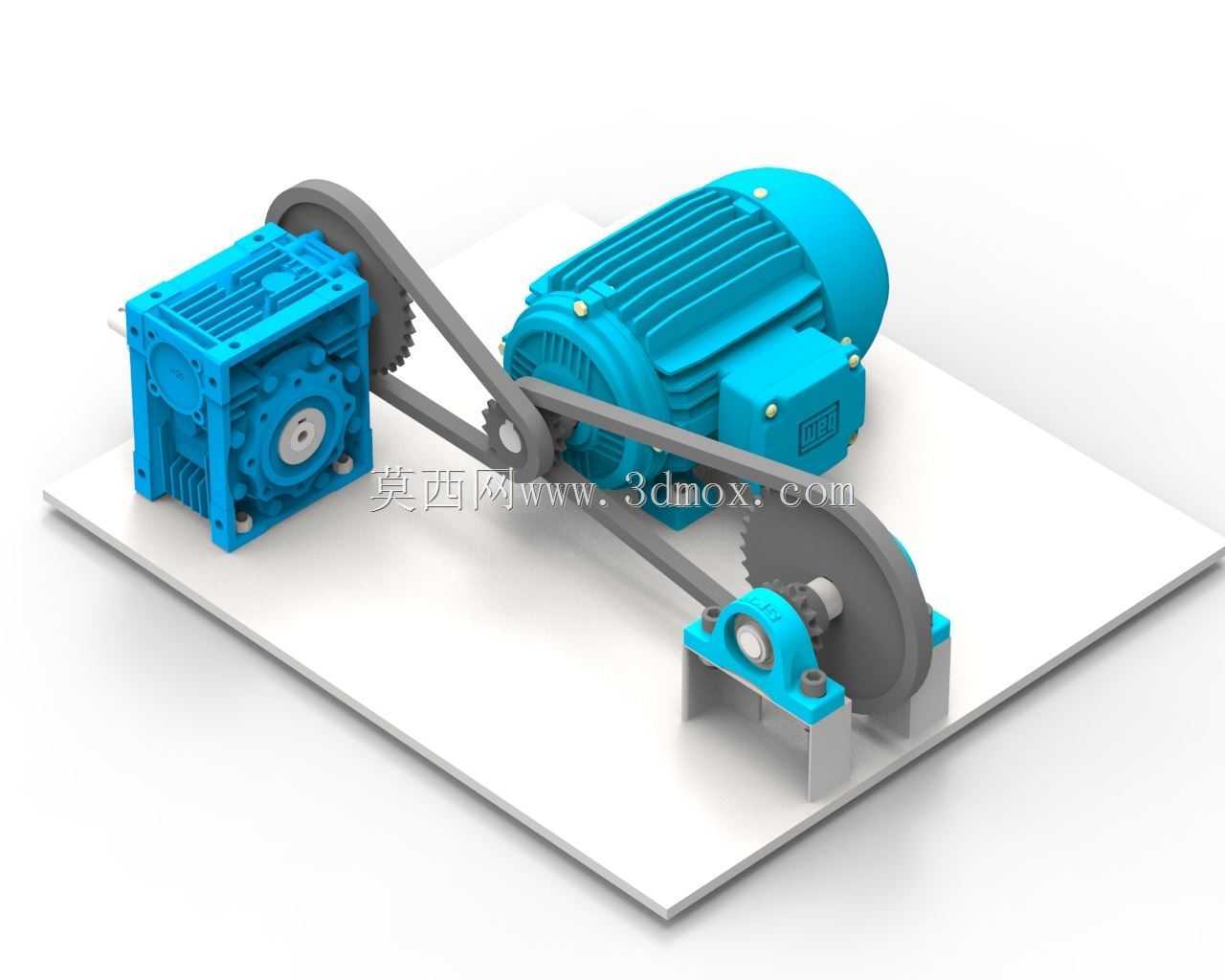

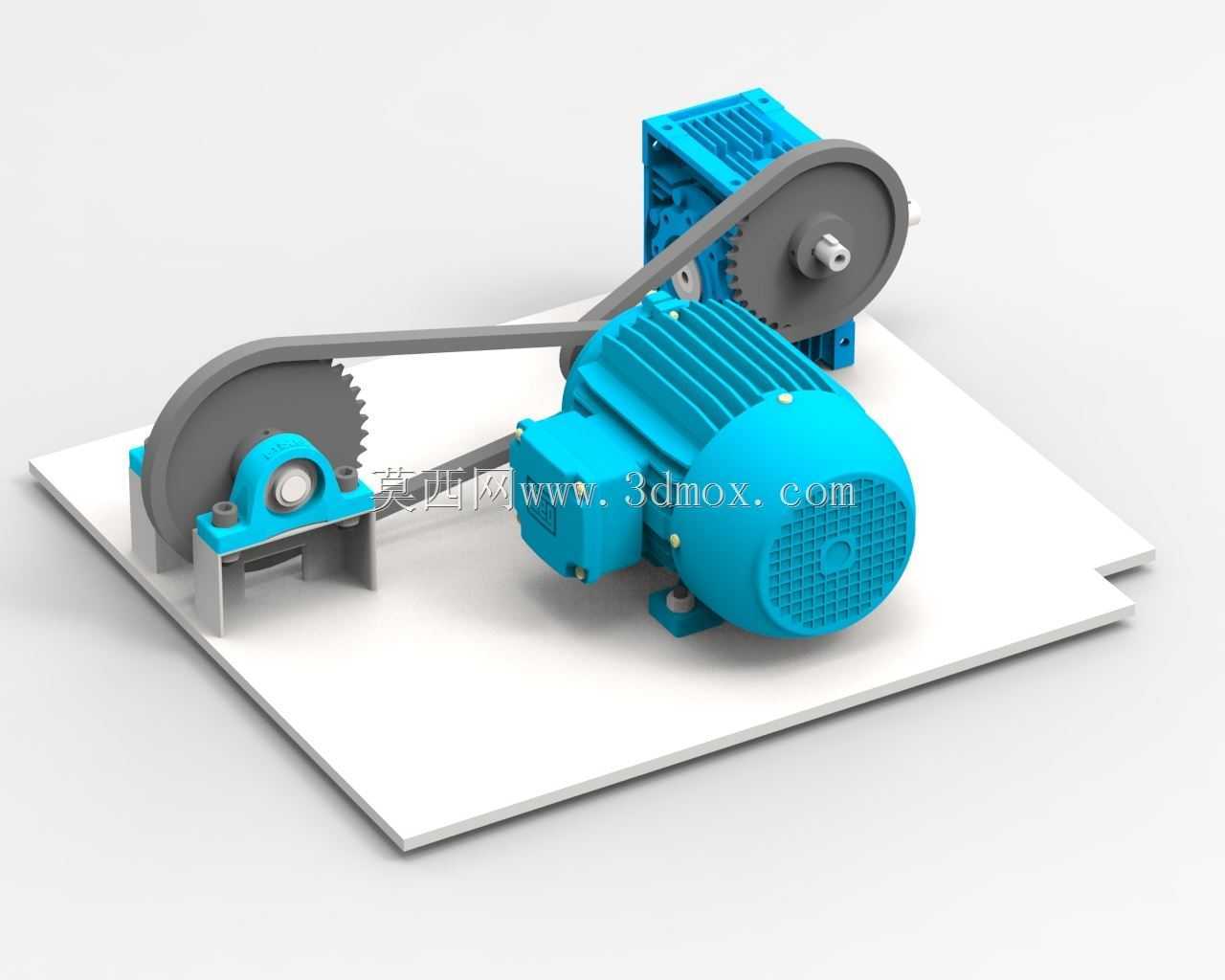

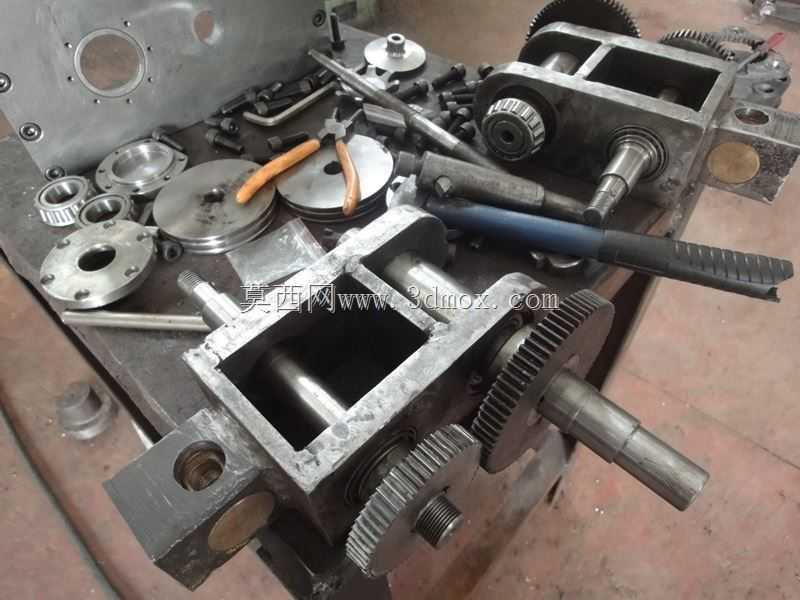

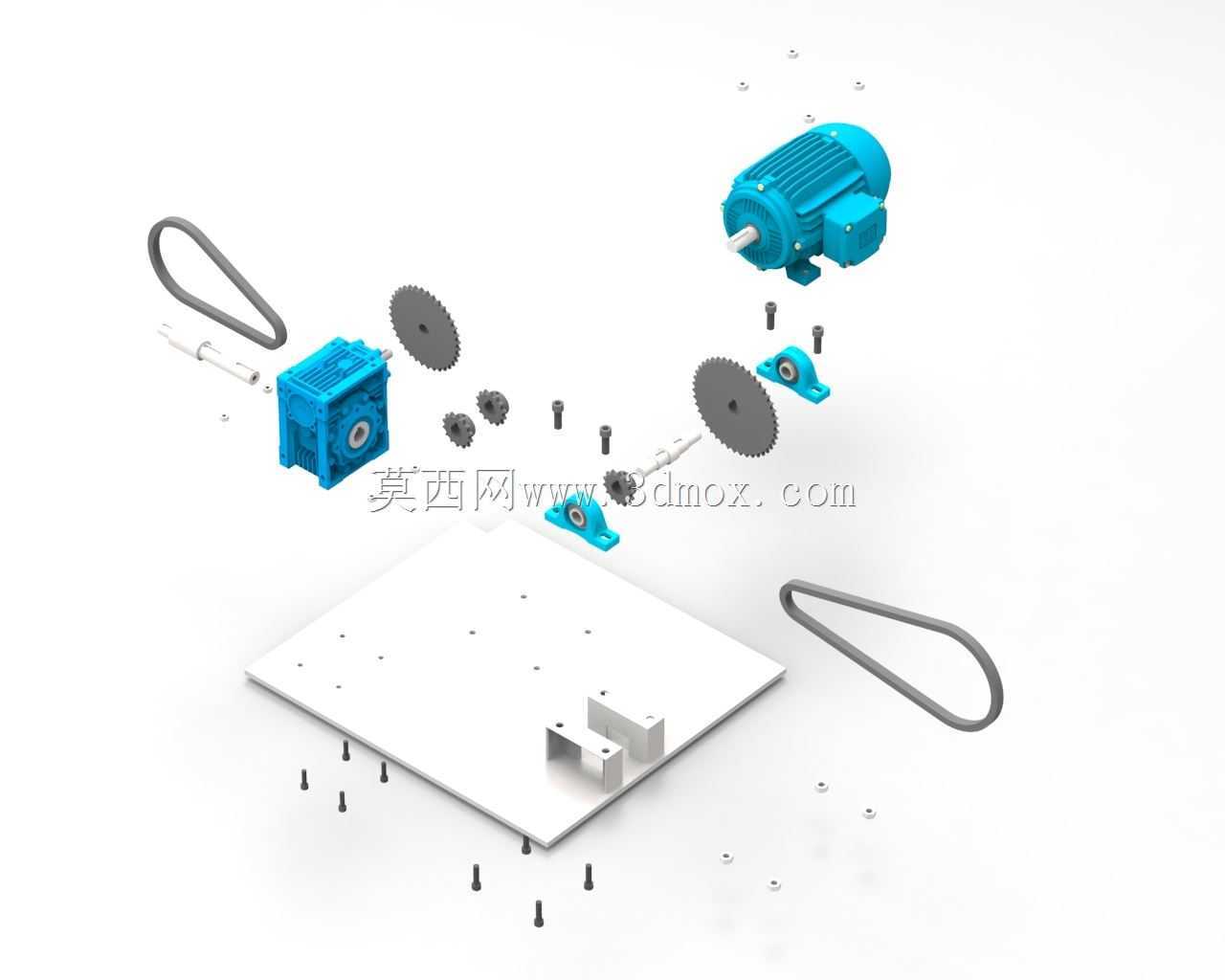

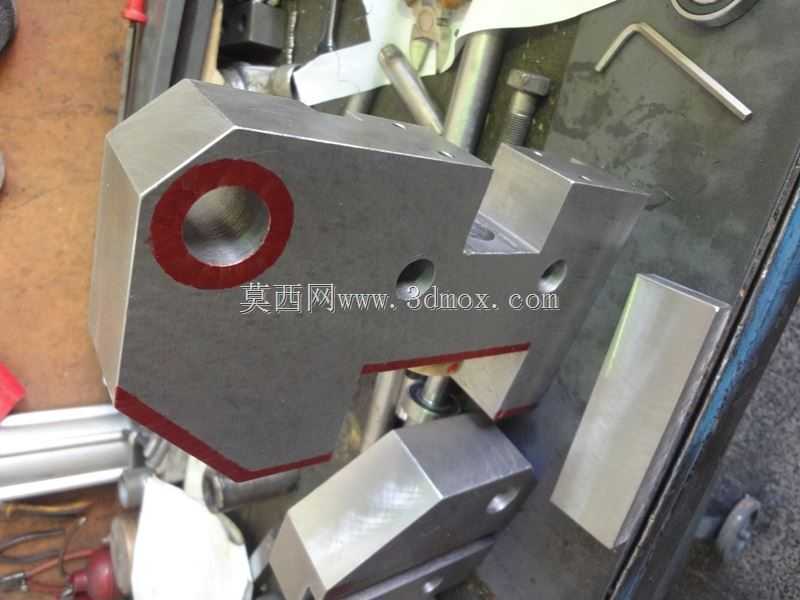

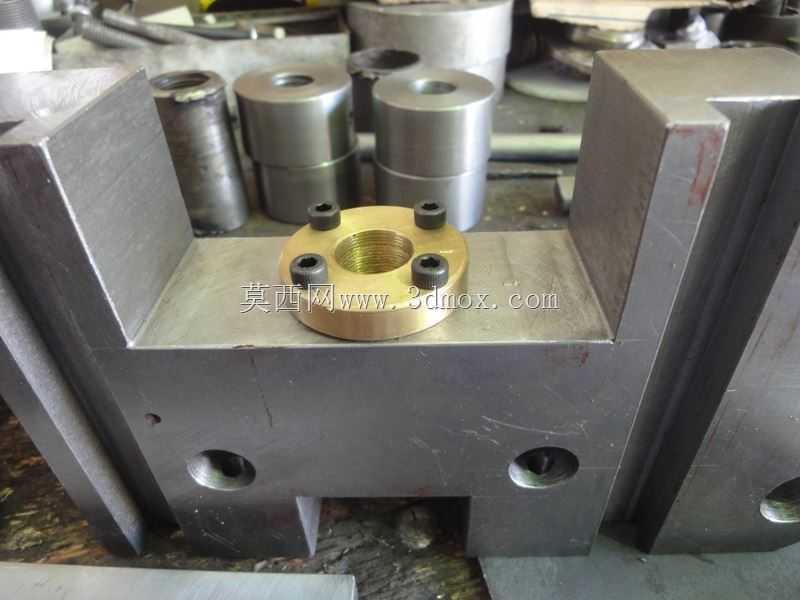

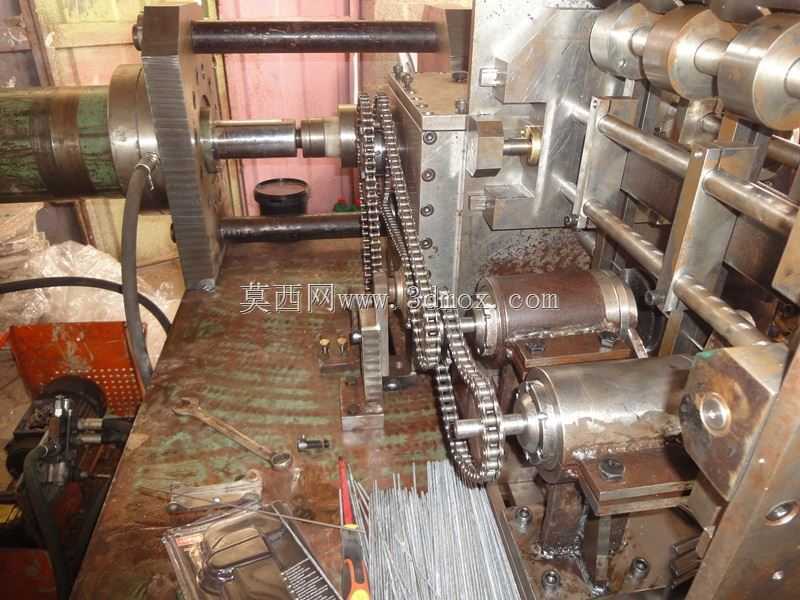

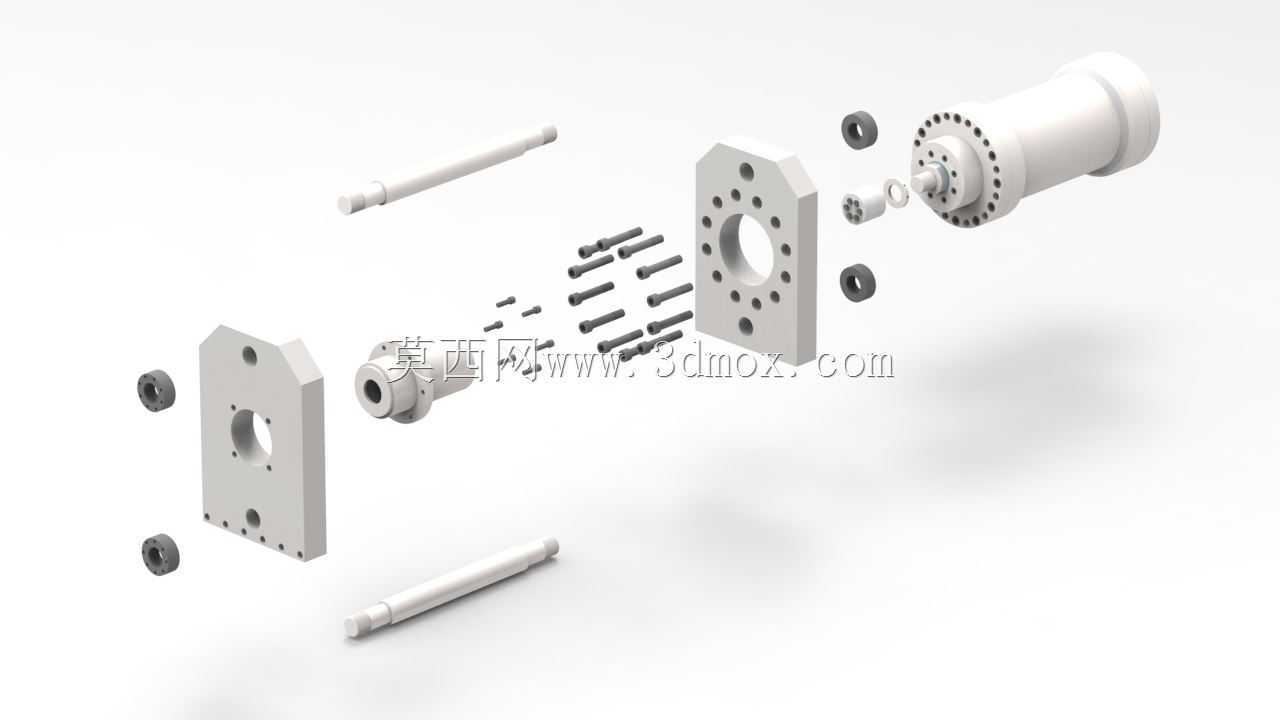

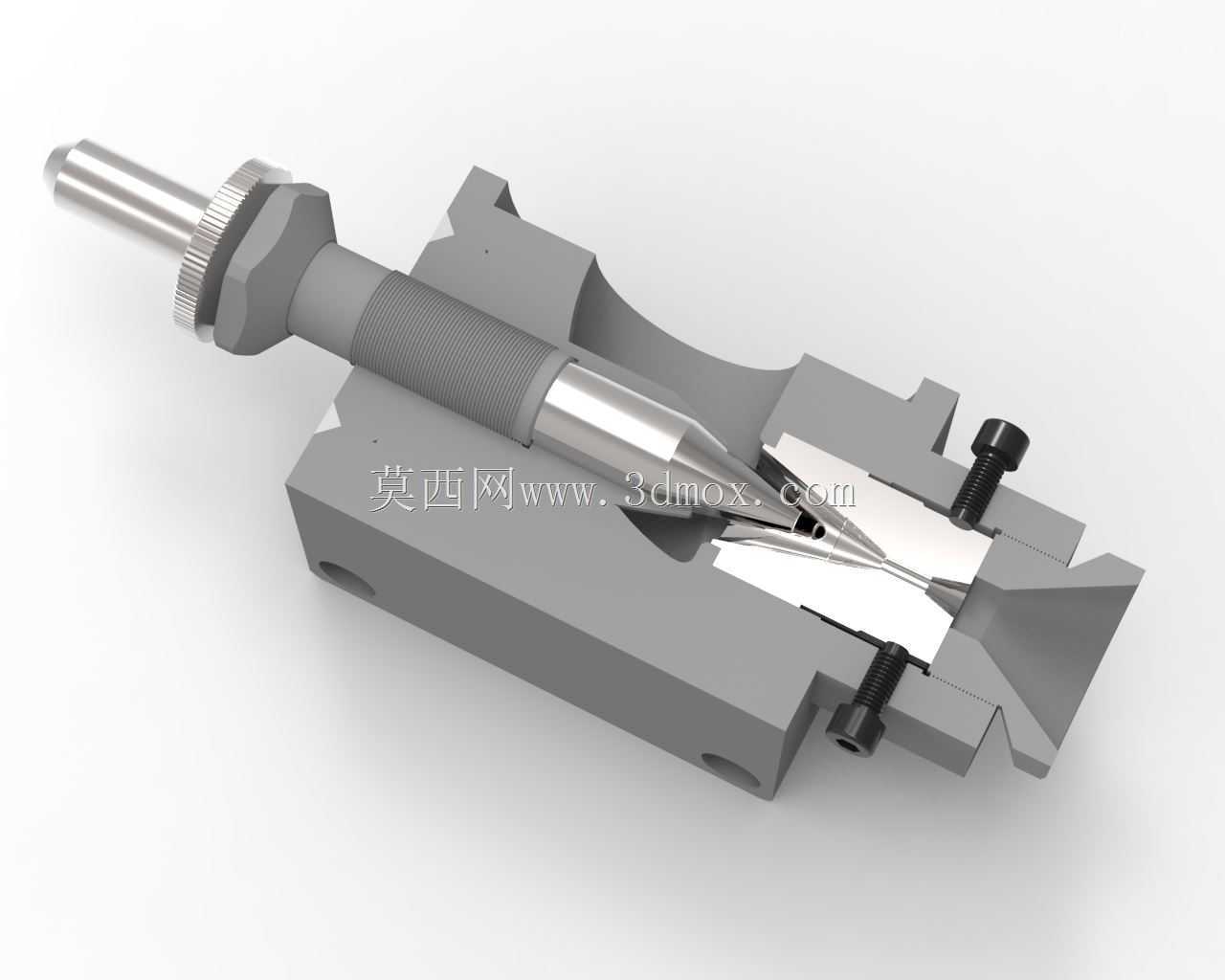

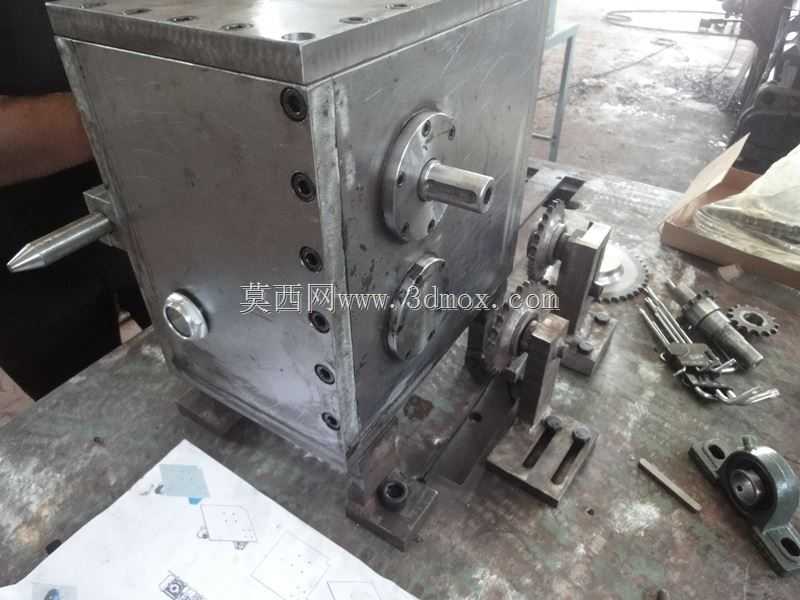

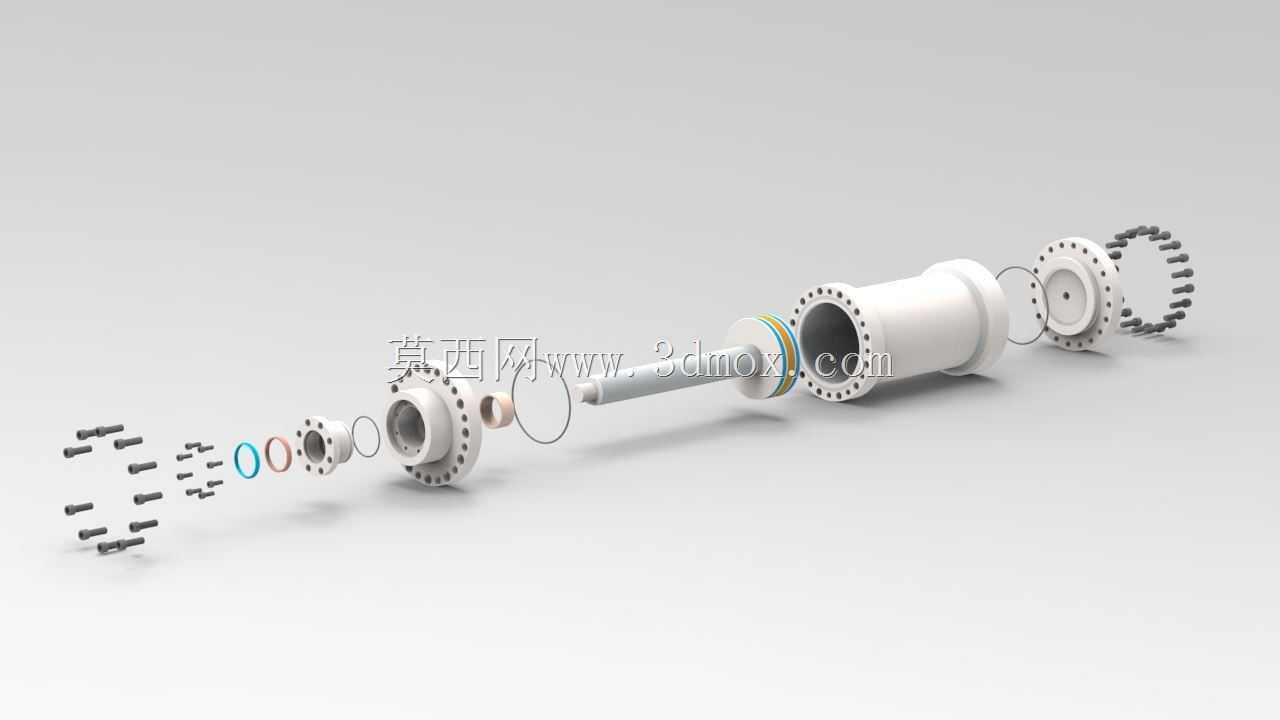

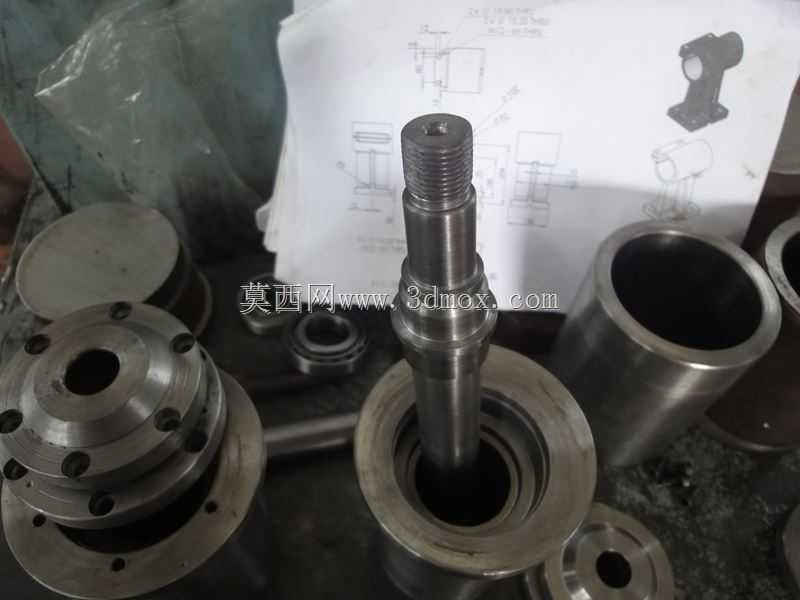

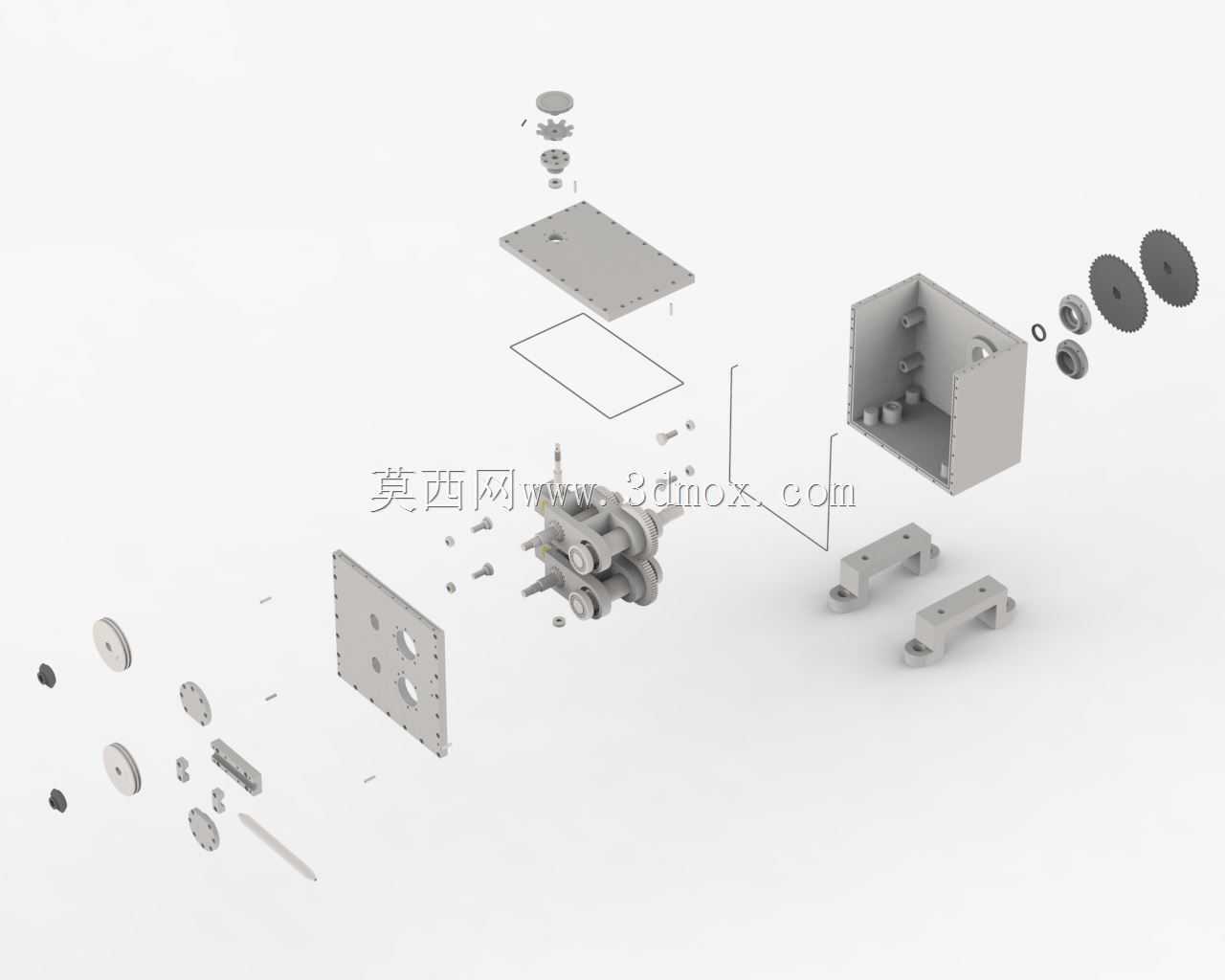

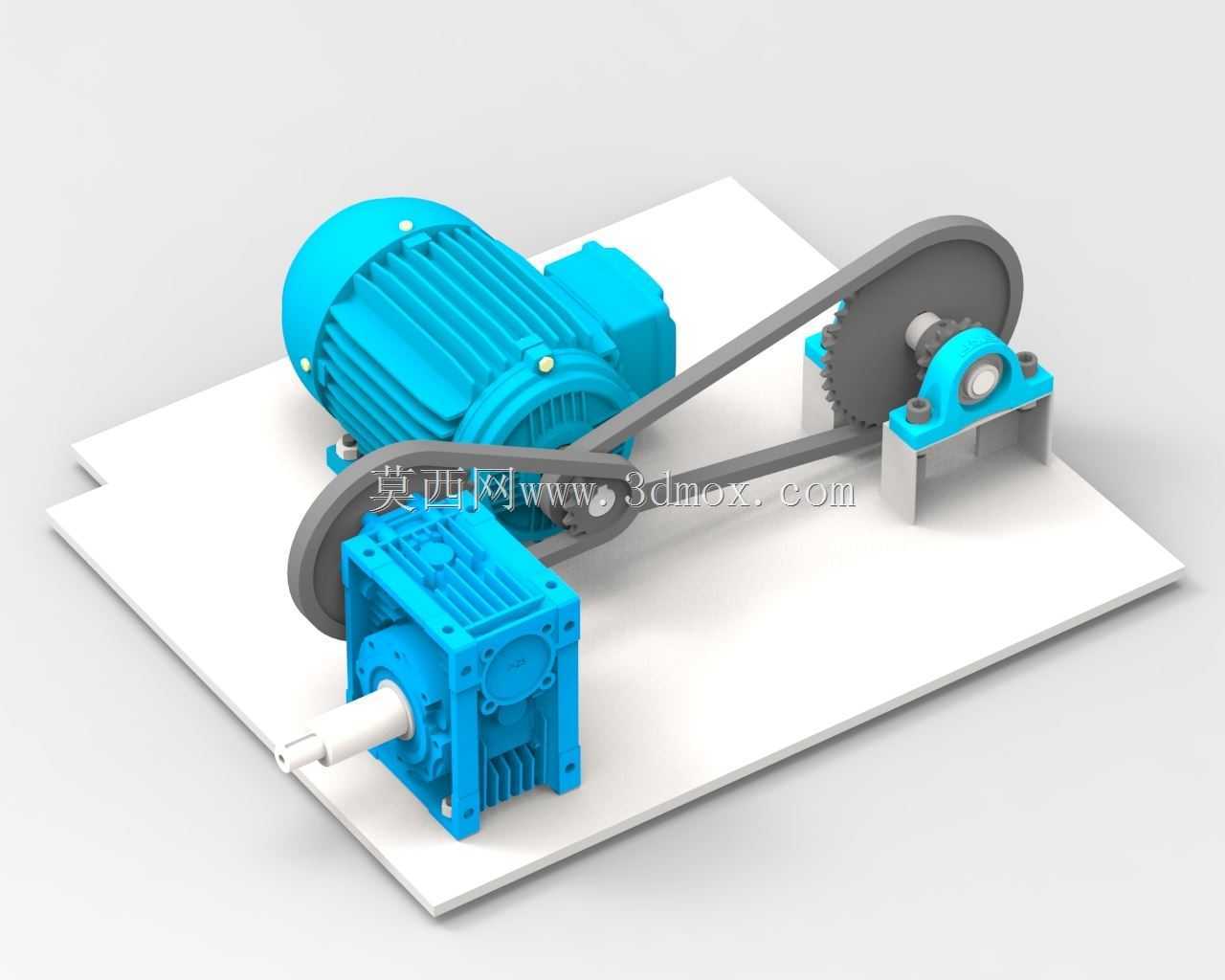

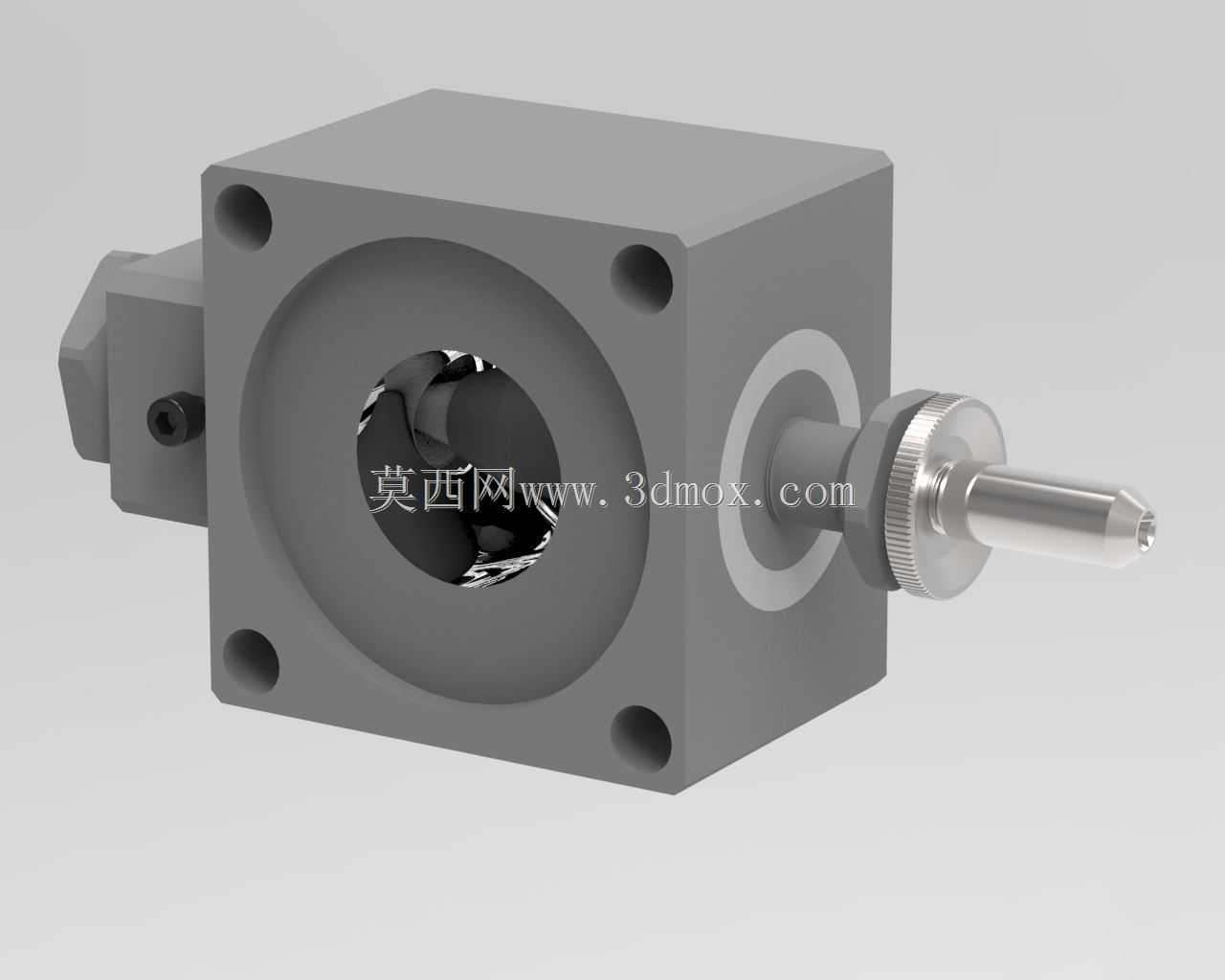

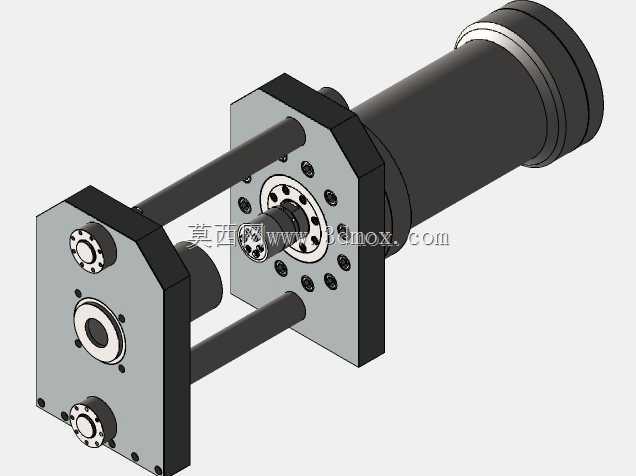

　　设备上部的功能模块采用分区排布设计，进料端设置敞口式料斗，料斗内壁做圆弧过渡处理，避免药皮粉料搭桥结拱，料斗下方对接双螺旋挤出输送腔，可将混合均匀的湿状药皮物料持续稳定地挤压至成型模口位置，模口处设置可快换的定径套，可根据不同规格焊条的直径要求快速更换对应尺寸的模套，无需拆解整个挤出腔体，大幅减少换产调试的停机时间。挤出腔体侧方配套齿轮传动组，所有传动齿轮均采用闭式油浴润滑，齿轮啮合侧隙控制在0.15-0.25mm区间，既保证传动扭矩的稳定传递，也能降低长期运行的磨损速率，传动端的动力输入与下部的驱动电机通过皮带轮组连接，皮带张紧机构设置在机座侧方的可调节安装板上，日常维护时无需拆解上部主体结构即可完成皮带更换与张紧度调整。

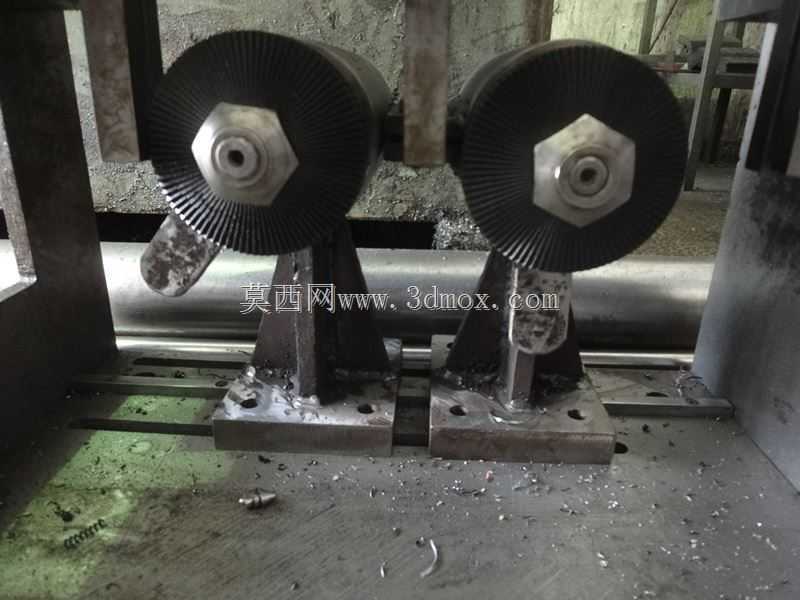

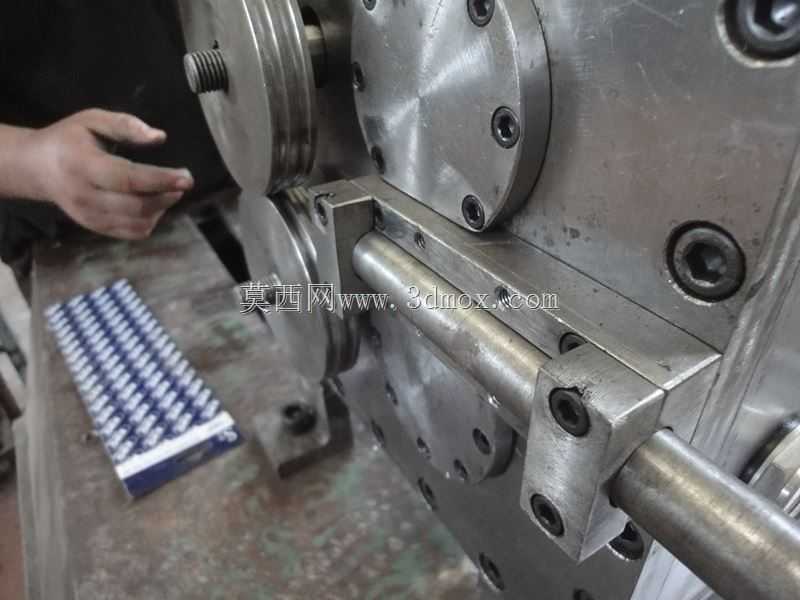

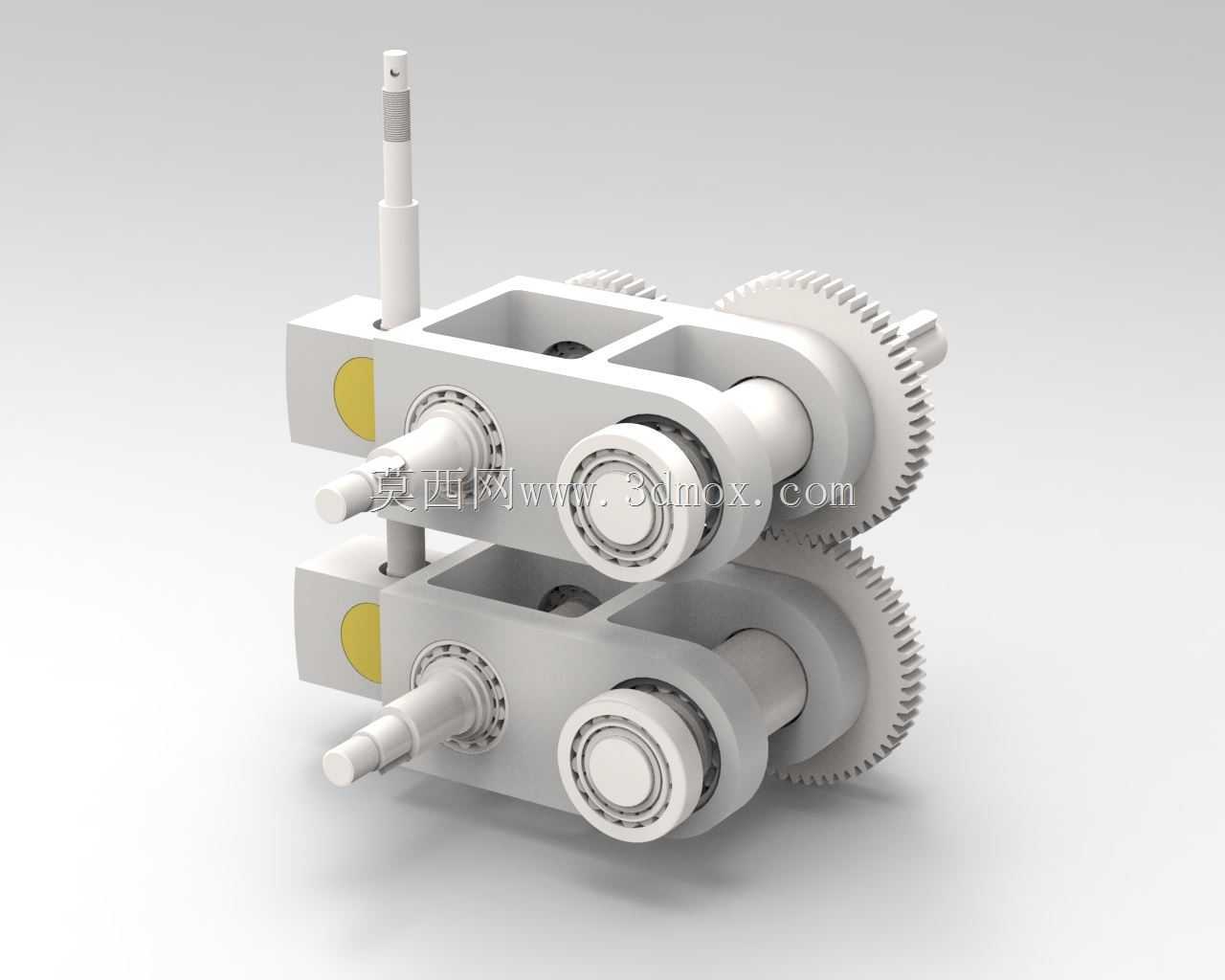

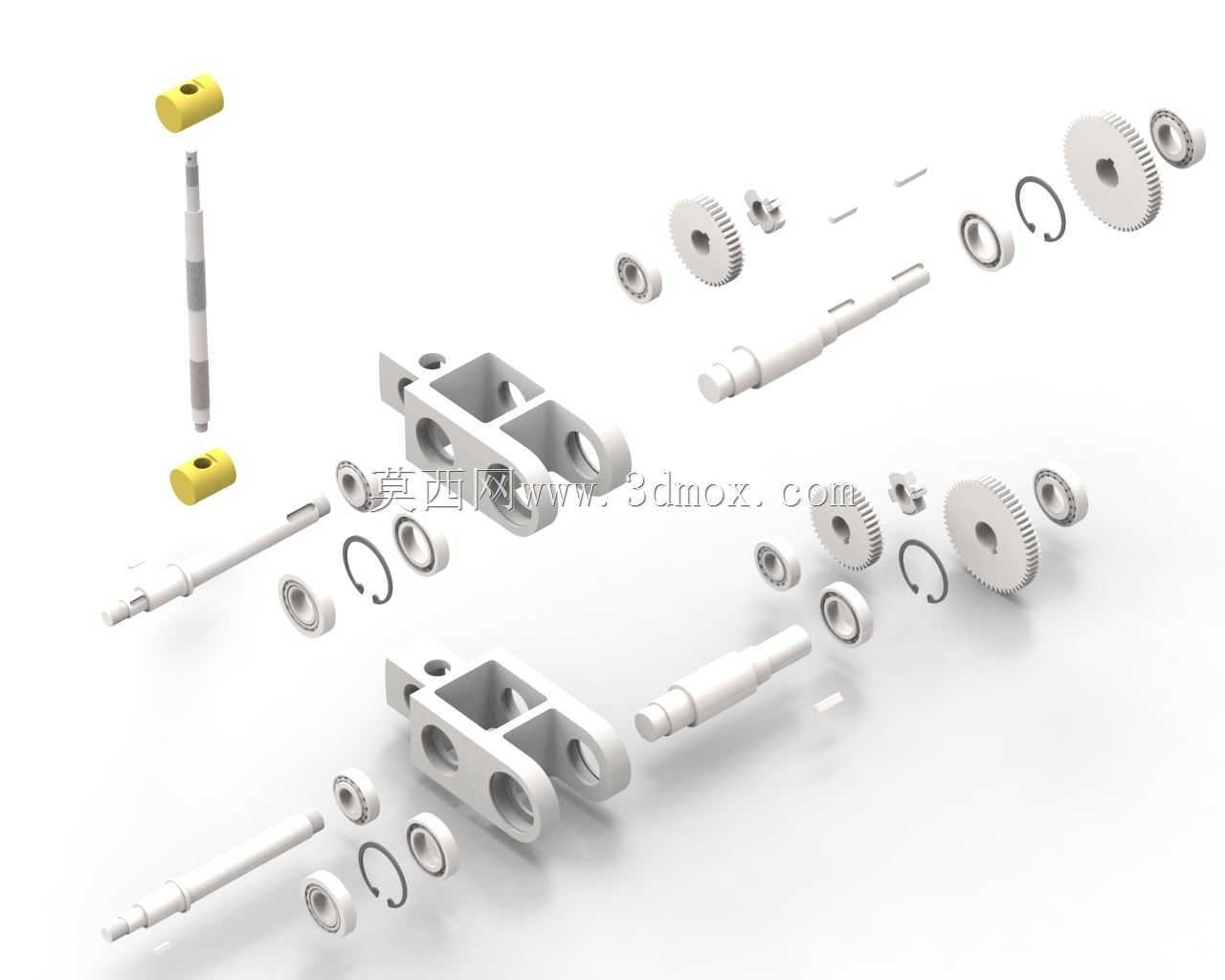

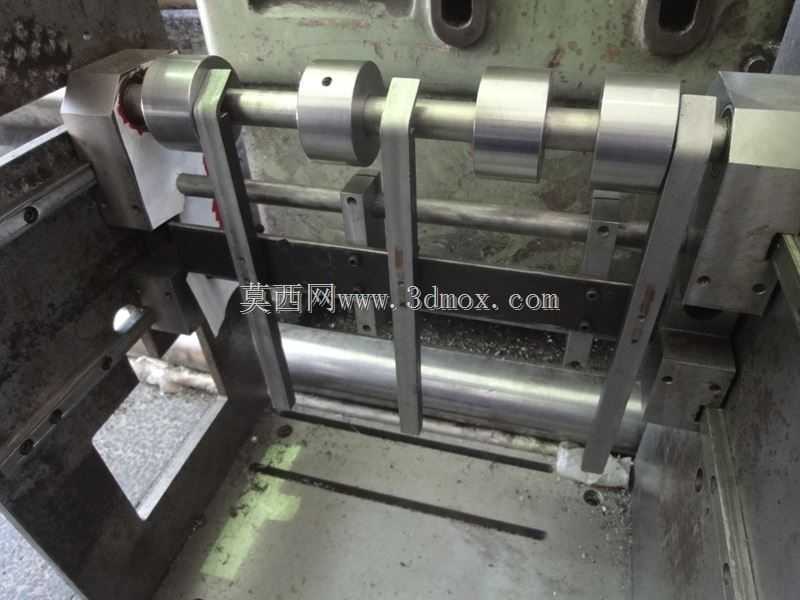

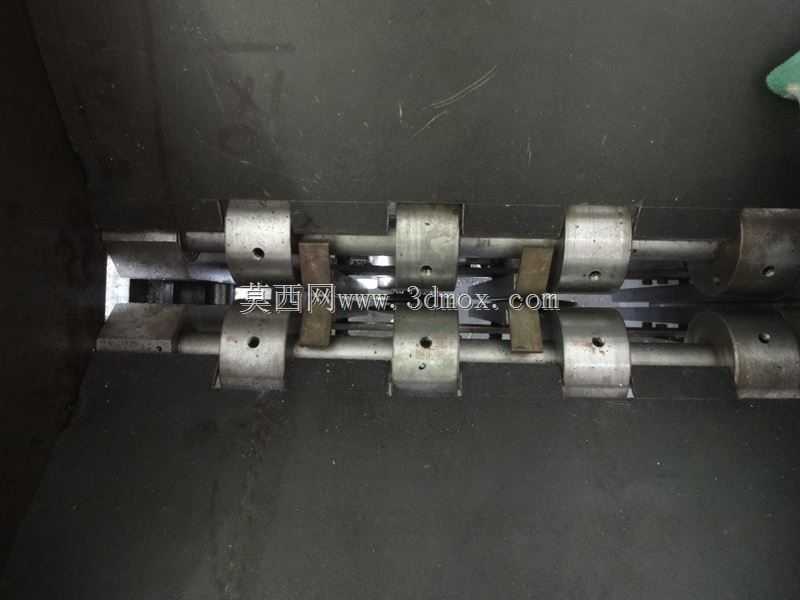

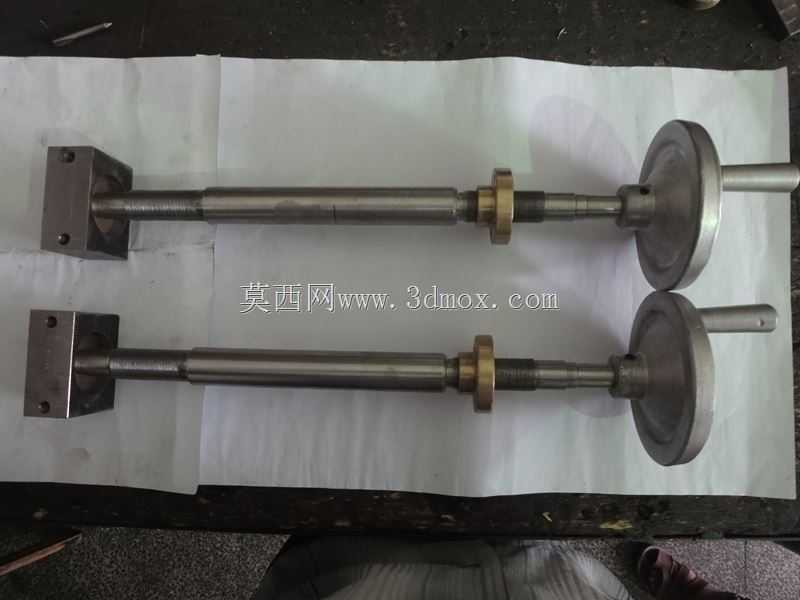

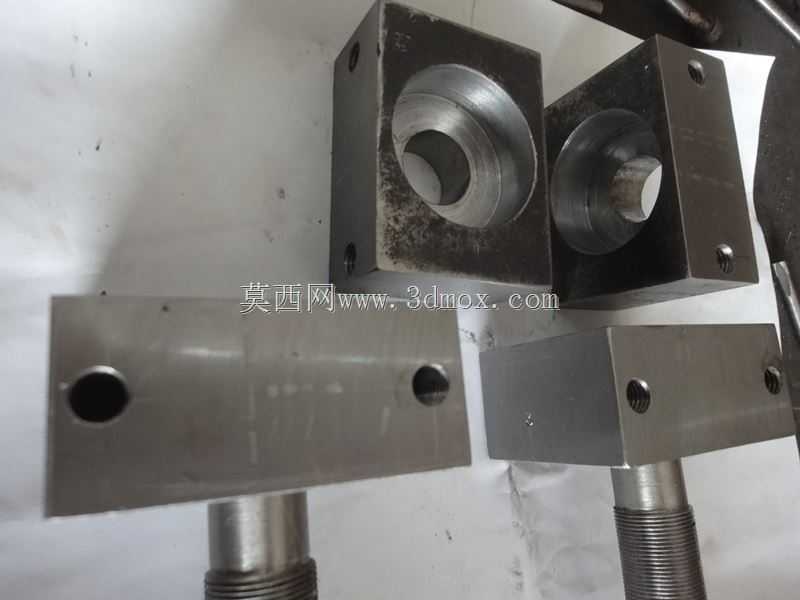

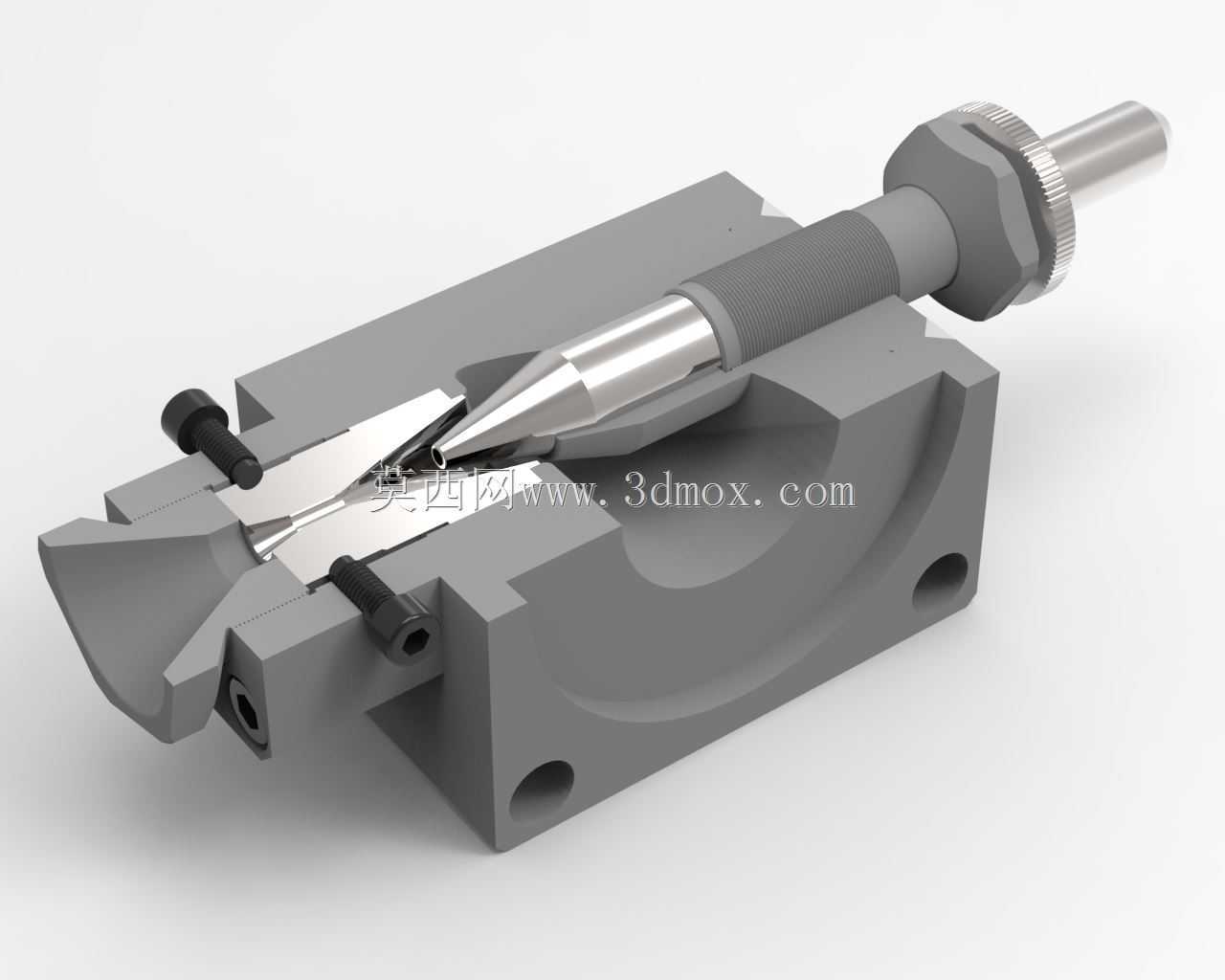

　　与挤出模口对接的是涂布压紧机构，该机构采用多组对称布置的压轮结构，上下压轮的间隙可通过侧面的微调螺杆进行精确调整，调整精度可达0.02mm，能够保证焊芯从模口穿过时，药皮物料均匀包覆在焊芯外周，压轮表面做硬质氧化处理，表面粗糙度控制在Ra0.8以下，避免药皮粘连在压轮表面影响涂覆质量。压轮组旁设置导向定位套，可对送入的焊芯进行径向定位，保证焊芯与挤出模口的同轴度偏差不超过0.1mm，防止出现药皮偏心、厚薄不均的废品问题。

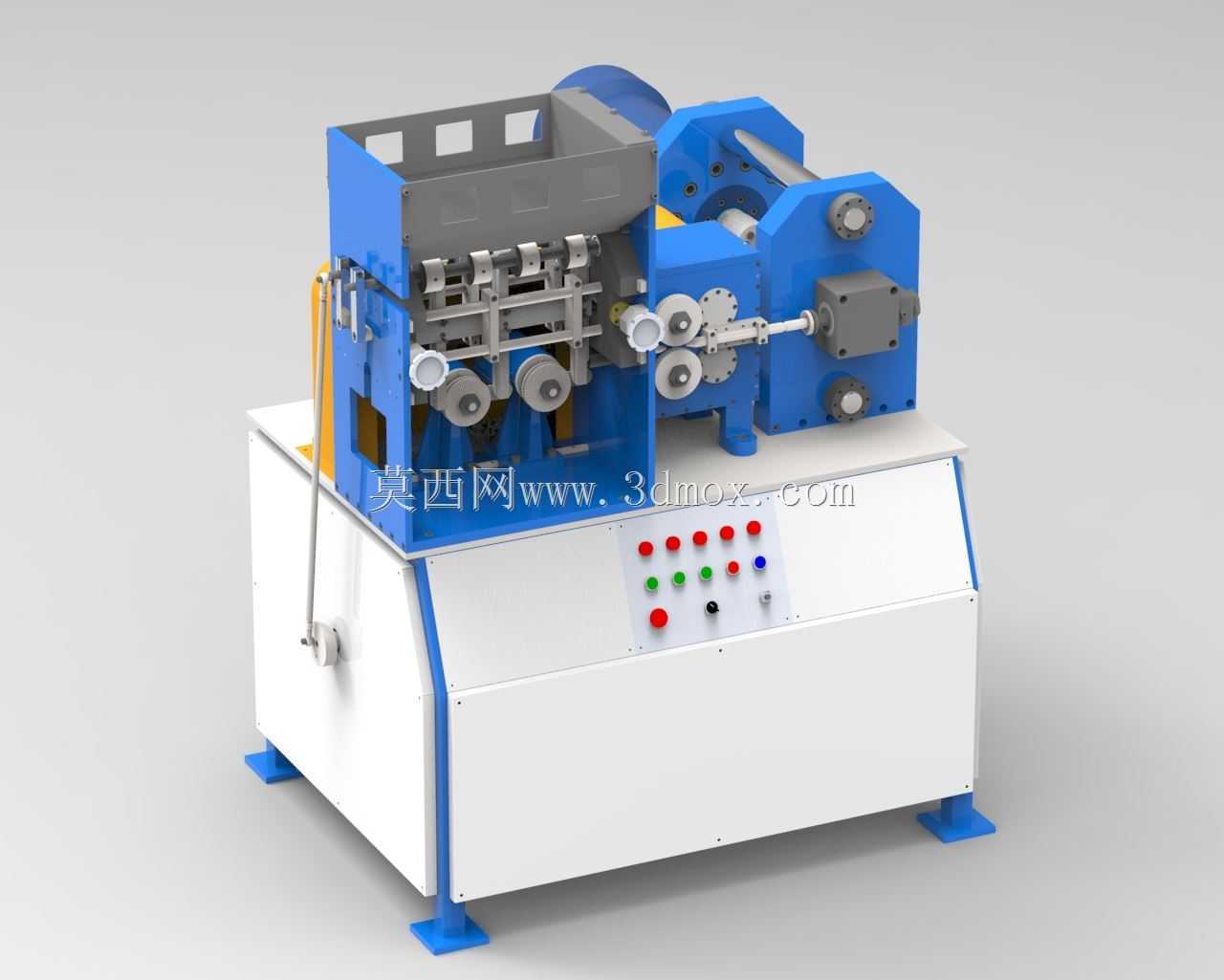

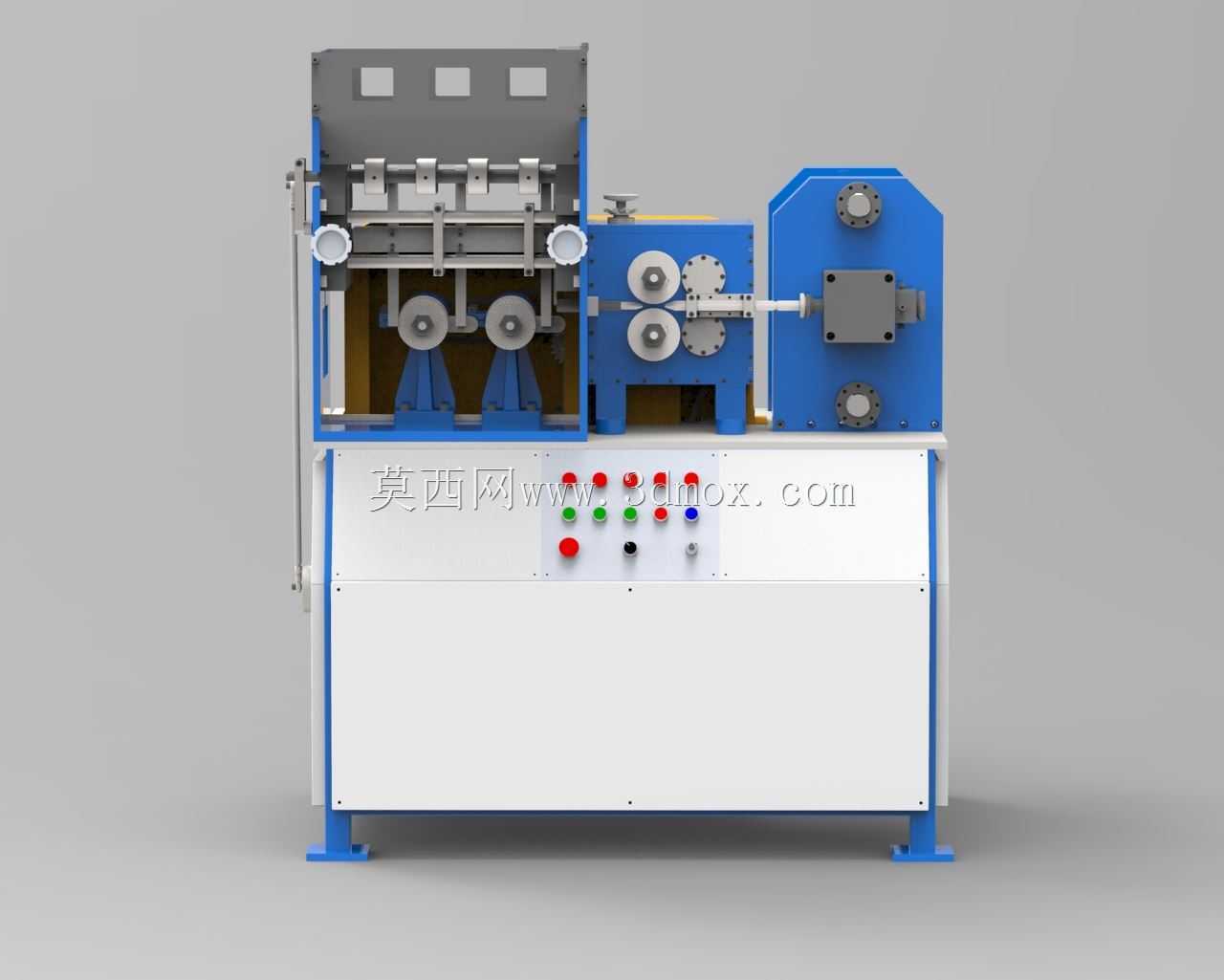

　　机座正面的操作面板区域集中布置了设备的控制按钮，包含启动、停止、急停、点动调整以及运行状态指示灯，按钮排布符合一线操作人员的操作习惯，急停按钮采用凸起式红色蘑菇头设计，触发行程大，遇到紧急工况时可快速按下切断设备动力。设备侧方设置的手动操作杆用于调试阶段的压轮间隙调整与物料排空，设备调试时可通过手动盘车的方式缓慢带动传动机构运转，观察物料挤出状态与压轮贴合情况，避免直接启动设备造成的机构卡滞或物料飞溅问题。

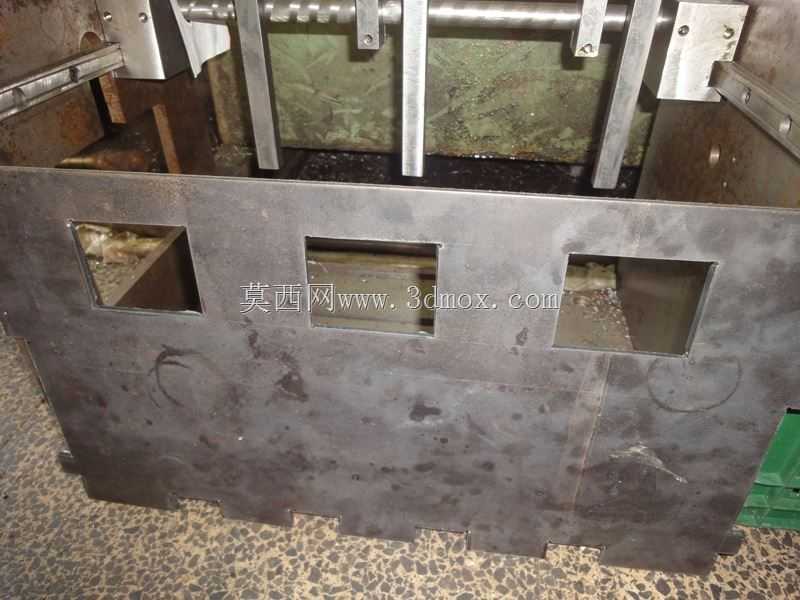

　　从结构设计的合理性角度来看，该设备所有与药皮物料接触的零部件均采用304不锈钢材质制作，避免长期接触湿态粉料出现锈蚀污染药皮成分，影响焊条的焊接工艺性能；设备的外露转动部位均设置了可拆卸式安全防护罩，防护罩采用薄钢板折弯制作，表面喷涂醒目的安全色，既可以防止操作人员误触转动部件发生安全事故，也能阻挡生产过程中粉料飞溅到车间环境中。设备的电气控制元件全部集成在下部机座的电气仓内，电气仓门设置密封胶条，可阻挡粉料与水汽进入仓内损坏电气元件，仓内预留了足够的布线空间与散热通道，保证长期连续运行时电气元件的工作温度处于合理区间。

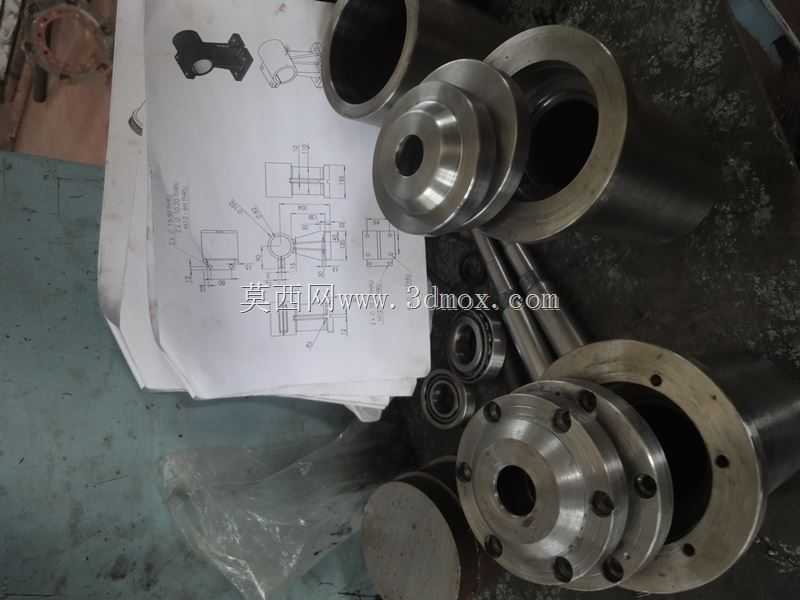

　　在实际生产应用中，该设备可适配直径2.5mm至5.0mm的常规规格焊条生产，挤出压力可通过调整螺旋输送轴的转速进行无级调节，匹配不同配方药皮物料的流变特性，无论是钛钙型、低氢型还是纤维素型药皮，都能通过参数调整获得稳定的涂覆效果。设备的易损件主要包括挤出腔内壁的衬套、压轮以及定径套，这类零部件均采用模块化快拆设计，更换单个易损件的时间不超过20分钟，能够最大程度降低设备维护对生产进度的影响。相较于传统的单螺杆焊条涂粉设备，该结构的挤出压力更稳定，物料输送脉动小，生产出的焊条药皮致密性更好，焊接过程中药皮的熔化过渡更均匀，能够有效减少焊接飞溅、提升焊缝成型质量，同时设备的运行噪音更低，满载运行时的设备旁噪音值不超过75分贝，符合车间生产的职业健康要求。
