可调角度旋转工位激光打标设备结构

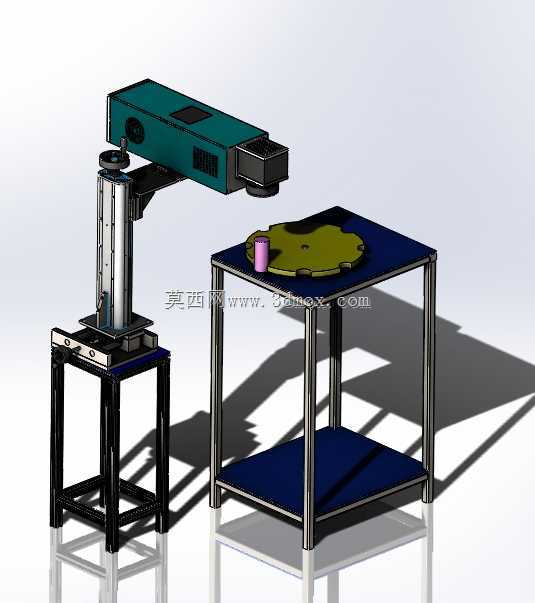

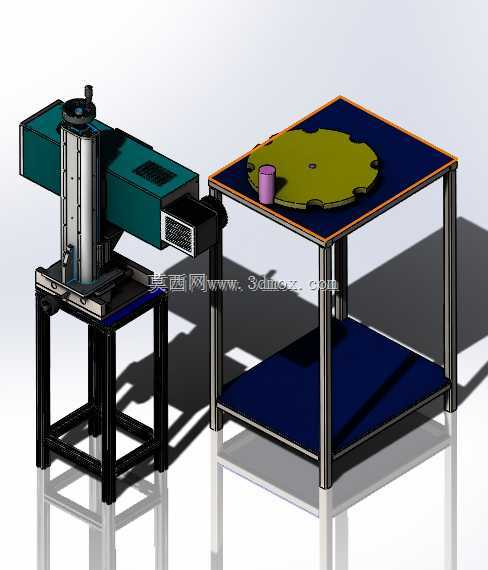

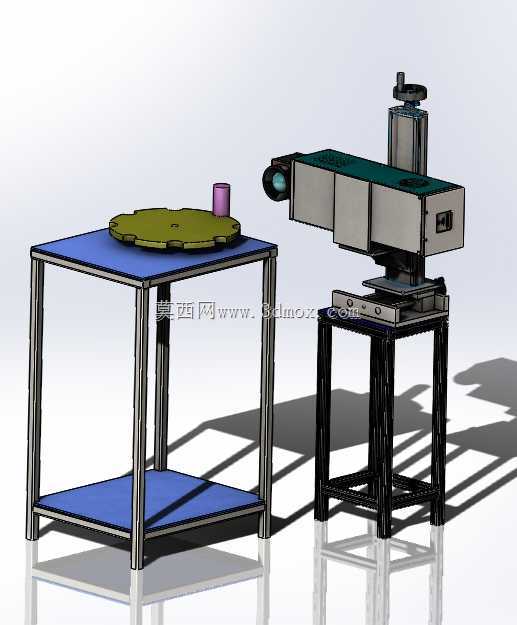

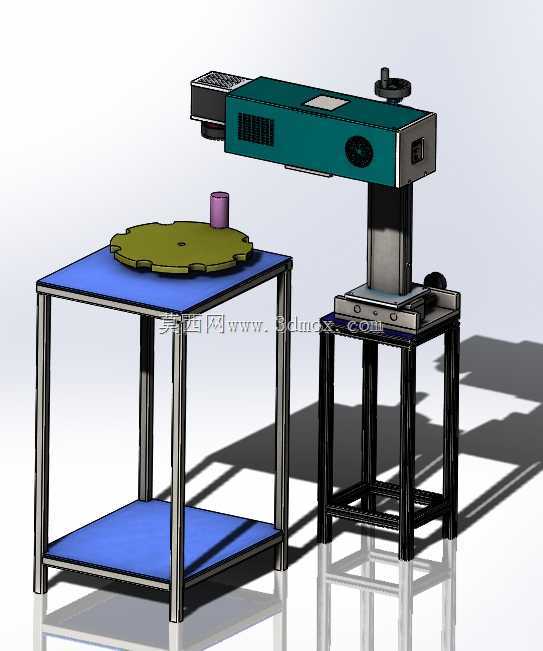

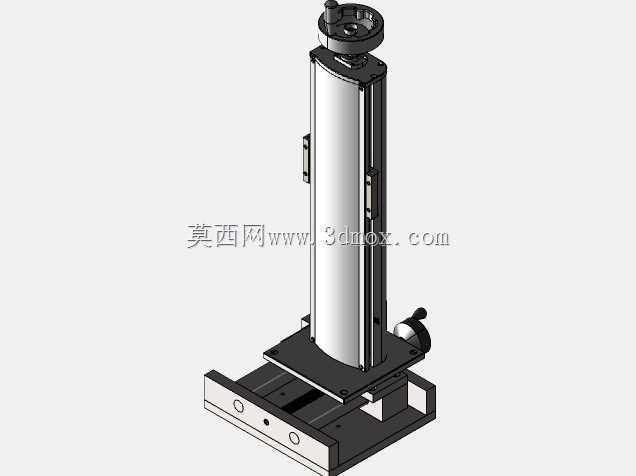

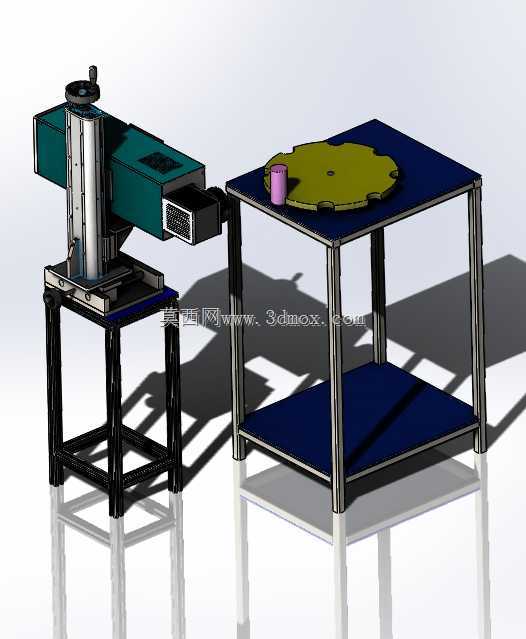

　　这款可调角度旋转打标设备，主要面向中小批量多规格工件的表面标识加工场景，常见于五金配件、电子元器件、小型塑胶件的生产车间工序段，可适配生产线旁的离线打标工位，也可单独作为独立工序设备完成工件的字符、二维码、图案标刻作业。设备整体分为激光打标主机、支撑机架、旋转载料工作台三个核心部分，其中激光主机安装在可调节高度的立式支架上，支架底部设置有手动调节的滑移结构，可配合底部控制板完成镜头焦点的微调，适配不同高度工件的打标焦距需求。不同于常规固定角度的激光打标设备，这款设备的激光发射端可实现90度到180度范围的角度调整，结构上采用90度自锁铰链替代普通铰接结构，调整到目标角度后可自动锁止，无需额外加装固定件，

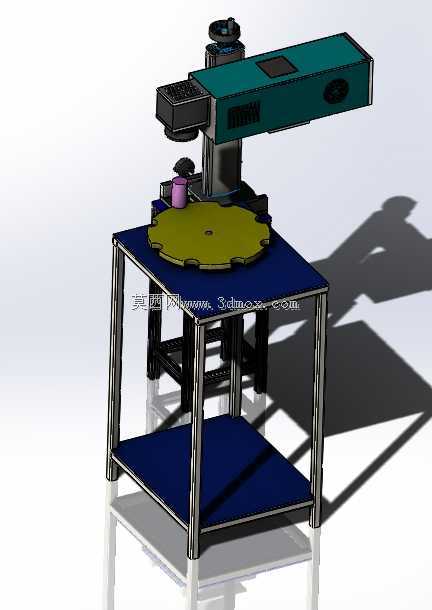

　　既可以完成水平朝下的平面工件打标，也可调整角度完成工件侧面、倾斜面的标刻作业，减少工件二次装夹的步骤。旋转载料工作台采用双层框架式机架结构，台面铺设耐磨防滑的蓝色垫板，下方设置置物层可临时存放待加工工件或工装夹具，台面上的多工位旋转盘可均匀排布多个待加工工件，打标过程中旋转盘按设定节拍转动，完成上料、打标、下料的循环作业，配合角度可调的激光头，可一次性完成工件多个面的标识加工，大幅提升单批次工件的加工效率。从安装边界来看，设备整体占地尺寸适配常规车间的工位布局，机架底部可配合脚轮或调平地脚完成固定，无需额外浇筑安装基础，接入常规工业用电与压缩空气即可完成部署。设计过程中重点考虑了手动调节的操作便利性，

　　所有调节结构的操作端都设置在操作人员站立可触及的范围内，焦点调节、角度锁止、转台启停的操作逻辑符合一线操作人员的作业习惯，避免了复杂的操作流程带来的误操作风险。激光主机的走线全部沿立式支架内部排布，外部无裸露线缆，既避免车间作业过程中线缆被工件剐蹭带来的安全隐患，也让设备整体外观更规整，日常清洁维护更便捷。载料转台的盘面采用可更换设计，可根据不同工件的外形尺寸更换对应定位孔位的转盘，适配圆柱类、方块类、异形件的装夹定位需求，无需对设备主体结构做改动即可快速切换加工品类。设备的支撑机架采用方管焊接结构，焊接后做去应力处理，长期承重不会出现变形偏移，保证激光头的位置精度，避免长期使用后焦点偏移带来的打标清晰度下降问题。

　　角度调节的铰链结构做了耐磨处理，铰接面镶嵌耐磨铜套，经过数千次角度调整测试也不会出现旷量，保证角度调整的重复定位精度，确保不同批次工件调整到相同角度时，打标位置的一致性满足工艺要求。在实际生产应用中，这类设备尤其适合多品种小批量的加工场景，无需复杂的数控编程调试，操作人员仅需根据工件类型调整好激光头角度与焦距，更换对应载料转盘即可快速投产，相比全自动在线打标设备，前期投入成本更低，换型调整速度更快，适合中小型加工企业的生产需求。
